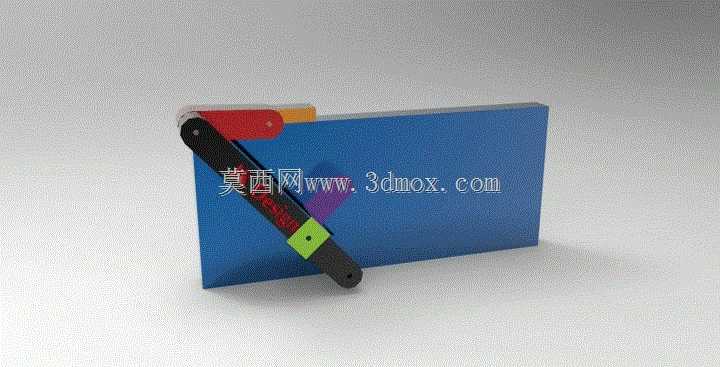

连杆式简易快速回位传动结构

这款连杆式快速回位结构，是面向轻载自动化工位、小型工装夹具、手动操作类机械装置开发的紧凑复位传动单元，核心解决小行程往复动作中，传统弹簧复位易疲劳、复位行程偏差大、侧向受力易卡滞的行业痛点，可广泛适配电子元器件装配工位的定位压头、小型检测设备的探针复位组件、包装机械的挡料拨杆、轻工设备的手动操作扳机等需要短距离快速归位的作业场景。整体结构采用多连杆铰接布局，通过不同长度连杆的铰接点位置匹配，将驱动端的直线或摆动输入，转化为执行端的定轨迹往复动作，同时依靠连杆的几何锁止特性实现到位后的自动回位，无需额外加装弹性复位元件，从根源上避免了金属弹簧长期使用后的弹性衰减、塑料弹性件老化断裂的问题，在无润滑的轻载工况下也能保持长期稳定的复位精度。设计阶段优先考虑了安装适配性，整体结构采用扁平化布局，所有铰接点均采用同轴销轴连接，主体安装面为平整的板式基座，可直接通过螺栓固定在各类设备的安装平板上，不需要额外加工复杂的安装槽位，横向安装边界控制在极小范围内，不会占用过多设备内部的排布空间，对于内部空间紧凑的小型自动化设备、便携式手动工具格外友好。功能层面，该结构的回位行程可通过调整末端连杆的长度进行小范围适配，铰接点处预留了微小的间隙余量，既可以避免加工误差导致的运动卡滞，也能在执行端受到轻微侧向冲击力时，通过连杆的微小形变抵消侧向载荷，保护核心铰接销轴不会出现弯曲变形。整个运动过程中，连杆的运动轨迹经过反复优化，不存在死点位置，驱动端仅需要施加很小的作用力即可带动执行端动作，撤去外力后可在极短时间内回到初始位置，复位重复精度可满足大部分轻工装配、检测工位的定位要求，不需要额外增加位置传感器检测复位状态，能有效降低设备的电控成本与布线复杂度。结构的受力路径经过合理规划，工作状态下的载荷主要通过连杆本体传递到安装基座，铰接销轴仅承受径向剪切力，没有额外的轴向载荷，对销轴的材质强度要求更低，常规的标准圆柱销即可满足使用需求，后期维护仅需要定期检查铰接处的磨损情况，不需要频繁更换易损件，大幅降低了设备的后期运维成本。
