行星齿轮箱曲柄总成传动结构设计

这款行星齿轮箱曲柄总成是动力传动系统里的核心集成部件，主要应用在需要大传动比、紧凑安装空间的动力传输场景中，常见于中小型工程机械的动力输出端、自动化生产线的分度传动单元、农用机械的行走驱动模块以及特种装备的扭矩转换机构里，能够在有限的安装空间内实现高扭矩的平稳传递，同时完成旋转运动到曲柄往复动作的转换衔接。

从实际用途来看，该总成一方面承担行星齿轮组的减速增扭功能，将输入端的高转速低扭矩动力转换为低转速高扭矩的输出动力，另一方面通过集成的曲柄结构，直接将齿轮输出的旋转运动转化为指定行程的往复摆动或直线驱动动作，省去了额外加装曲柄转换机构的安装空间，大幅提升了整套传动系统的集成度，减少了中间连接环节的功率损耗与故障点。

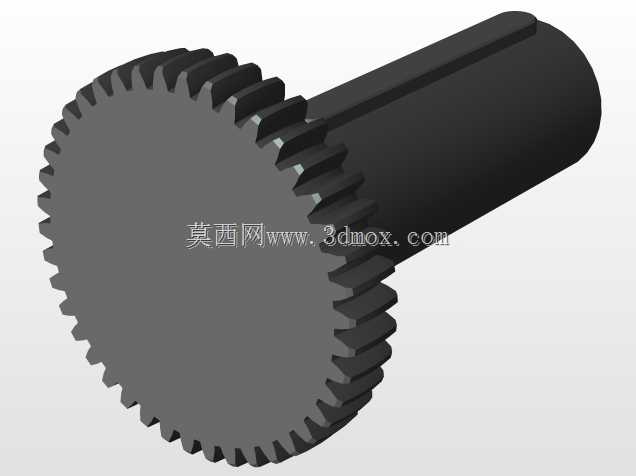

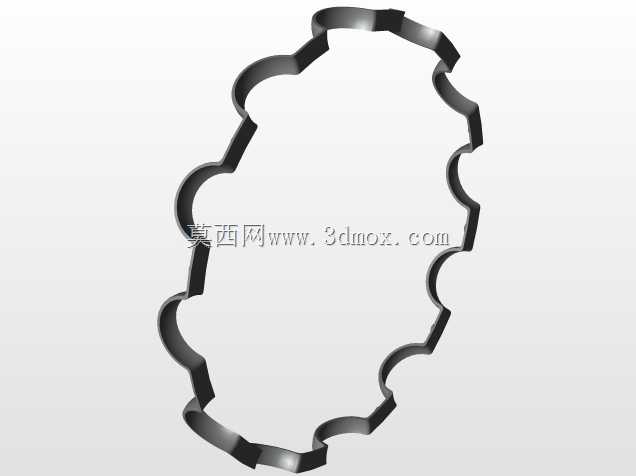

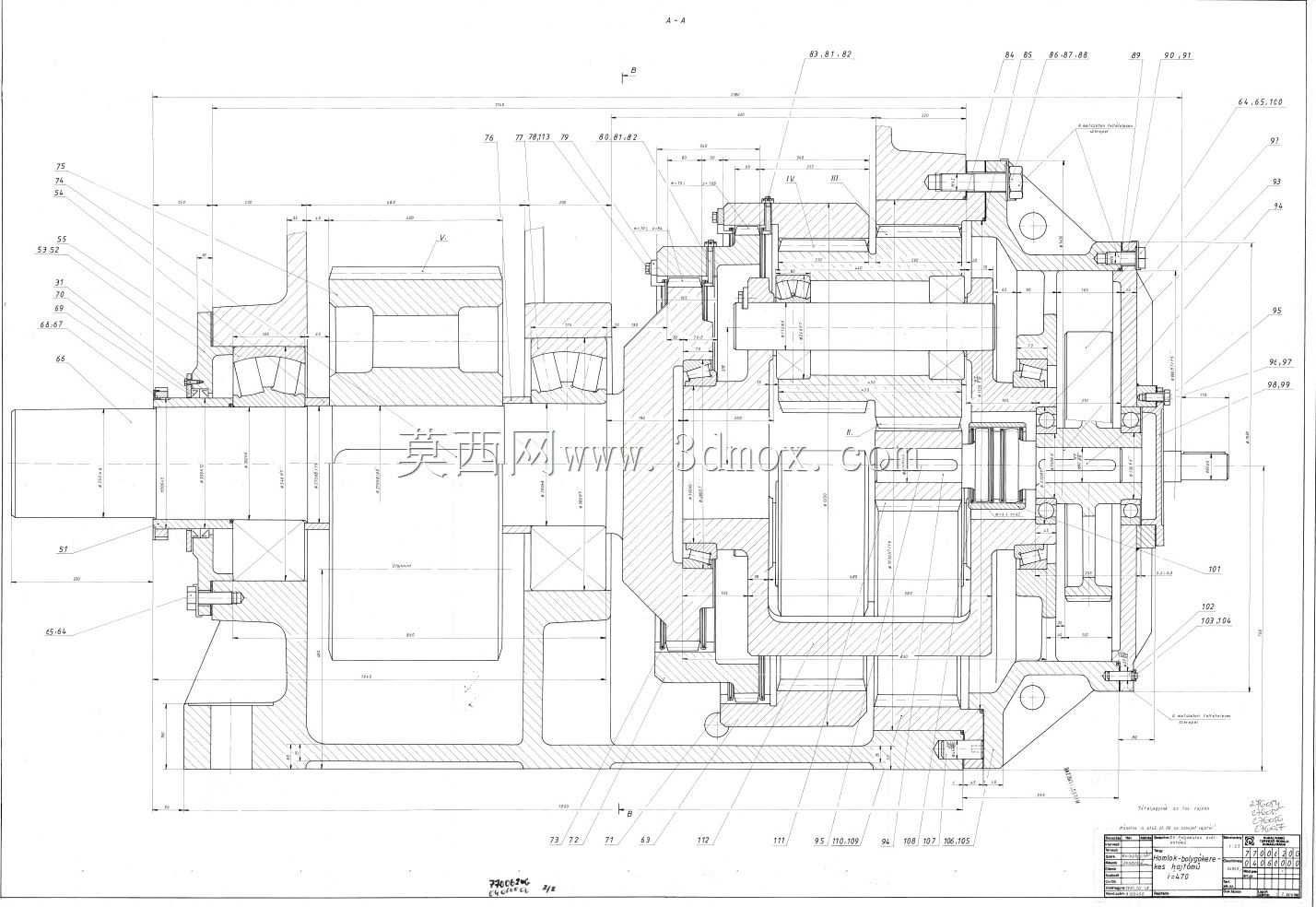

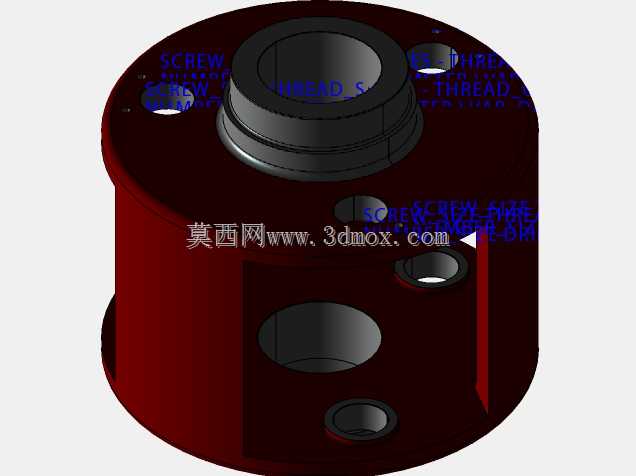

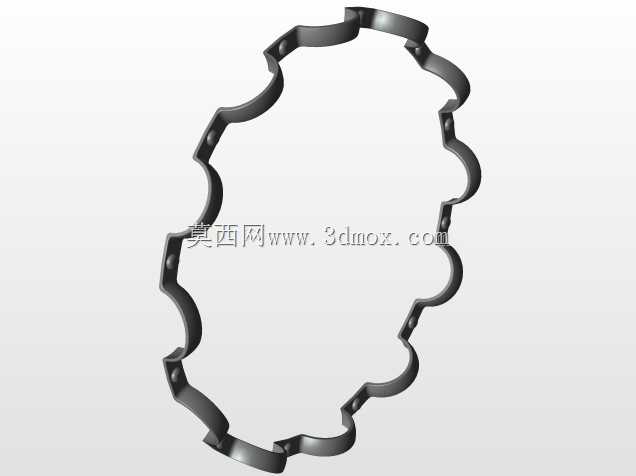

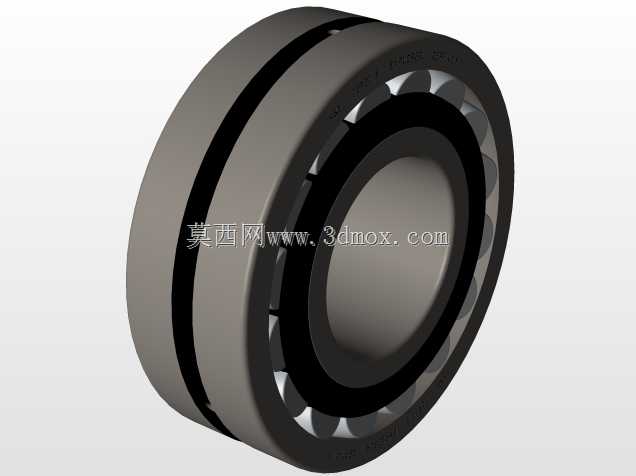

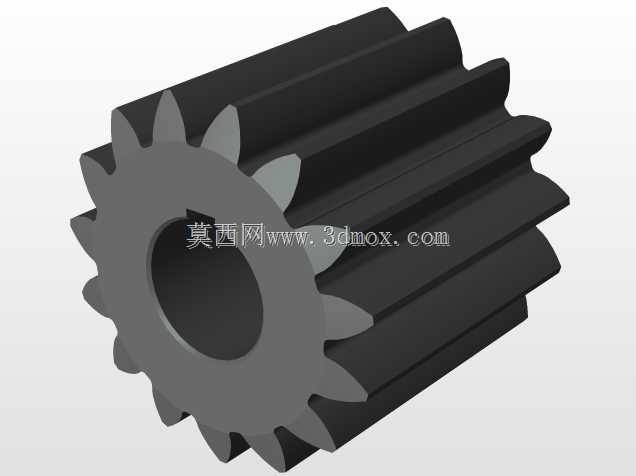

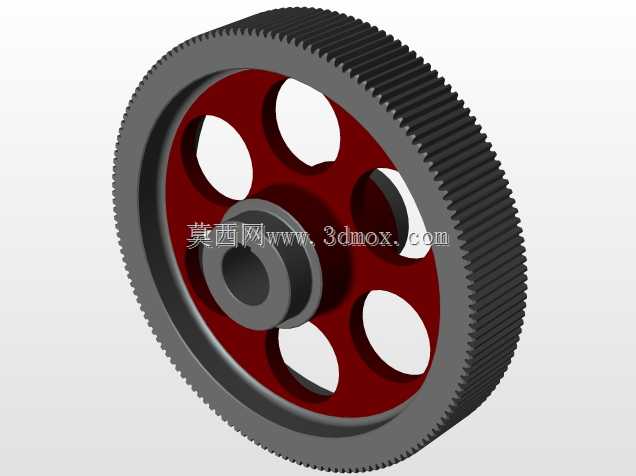

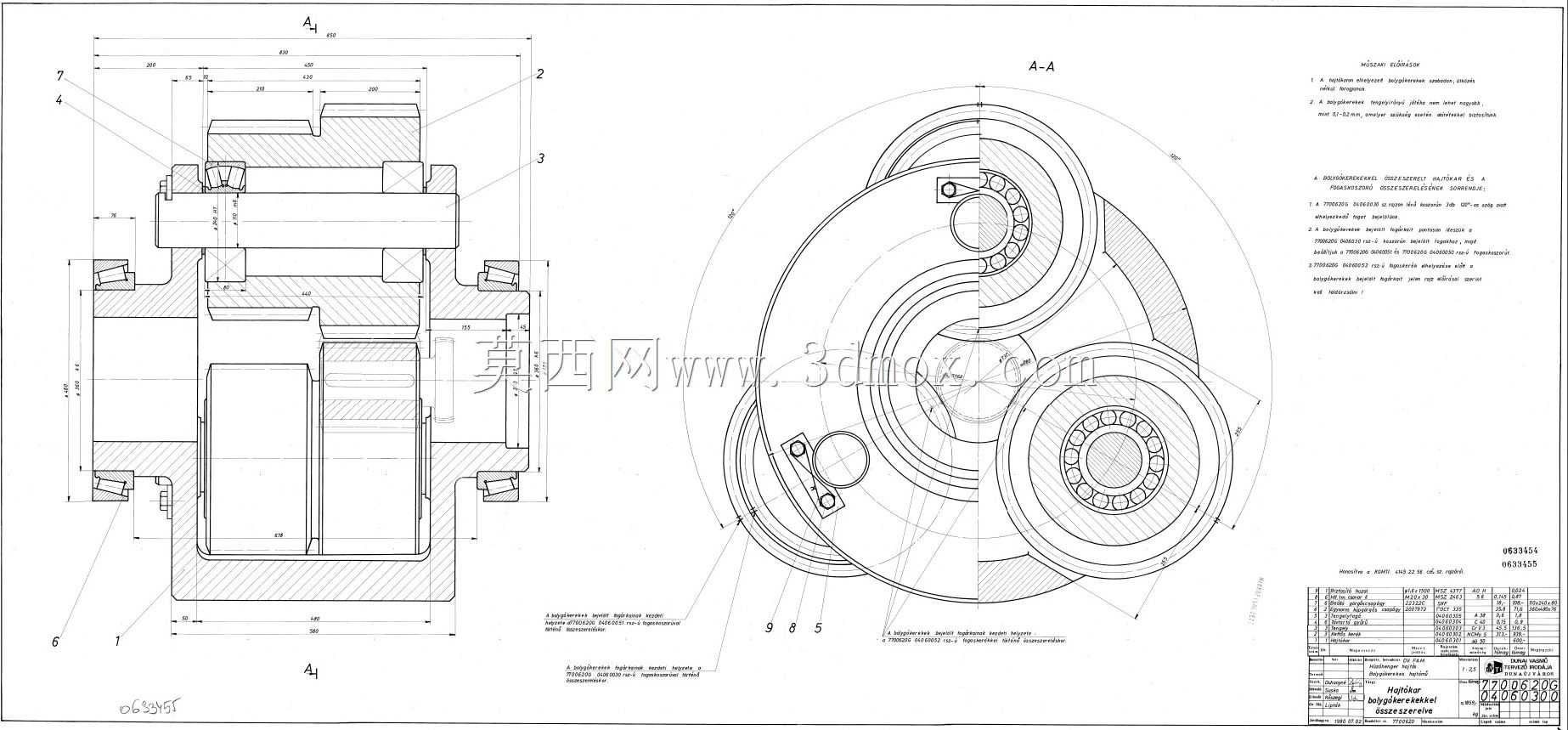

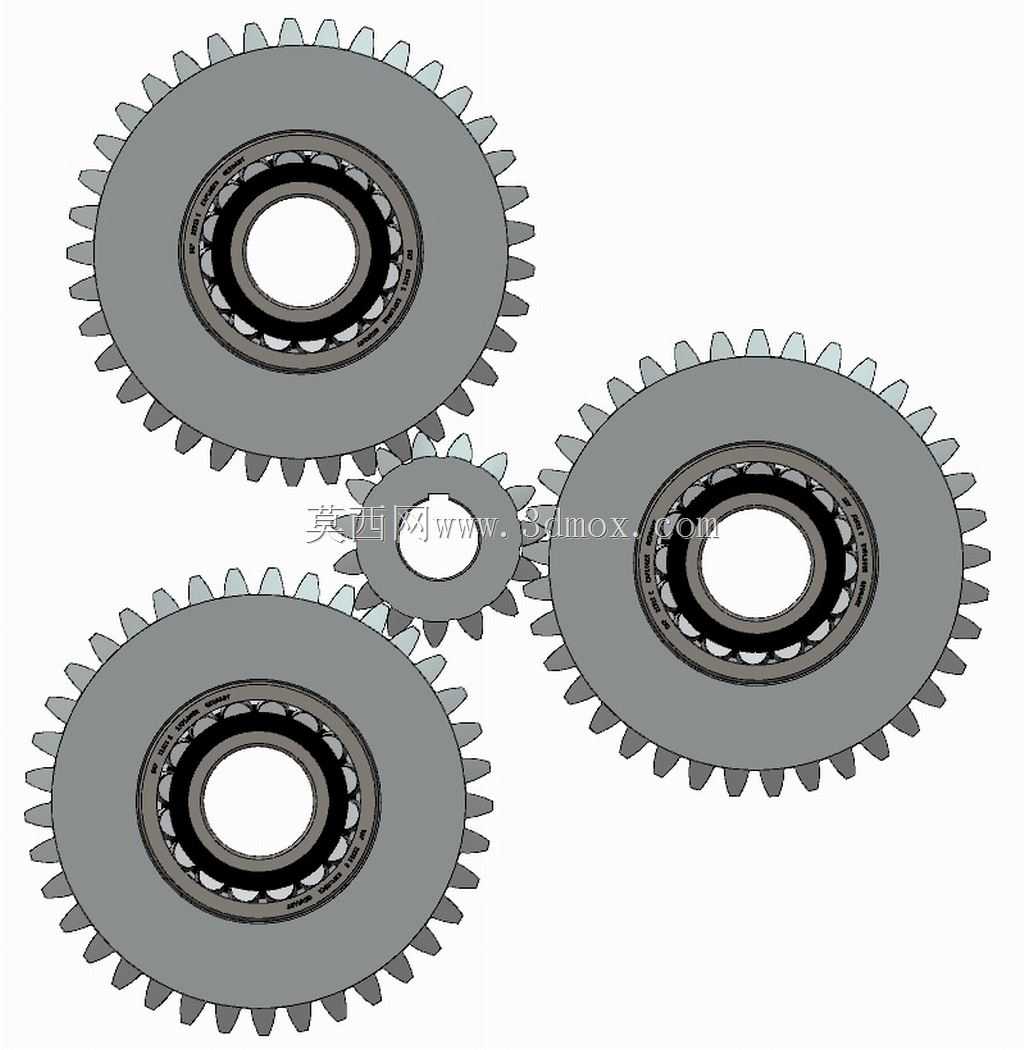

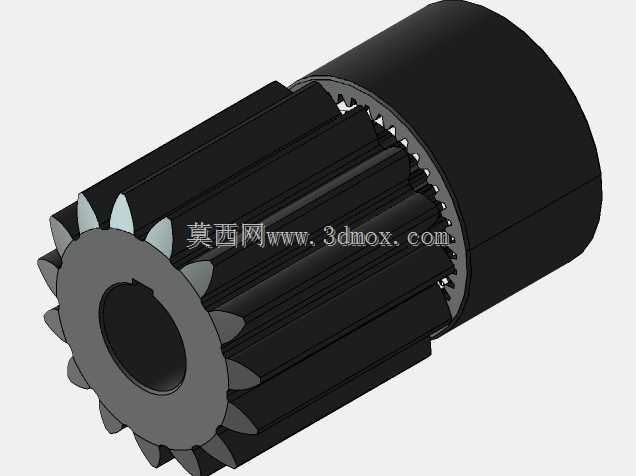

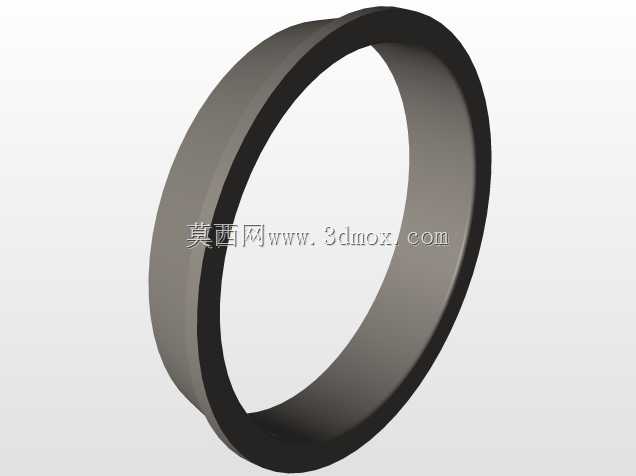

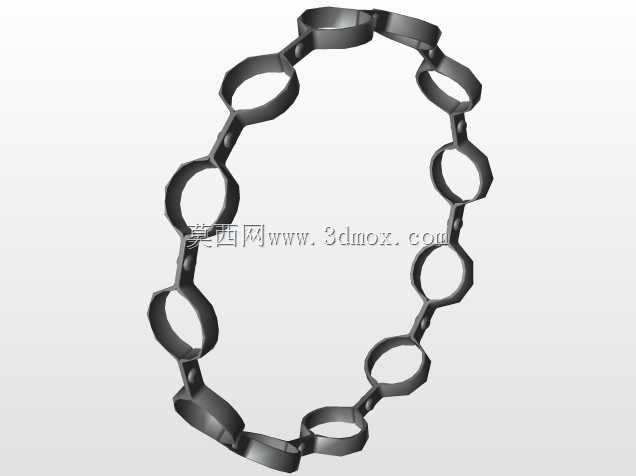

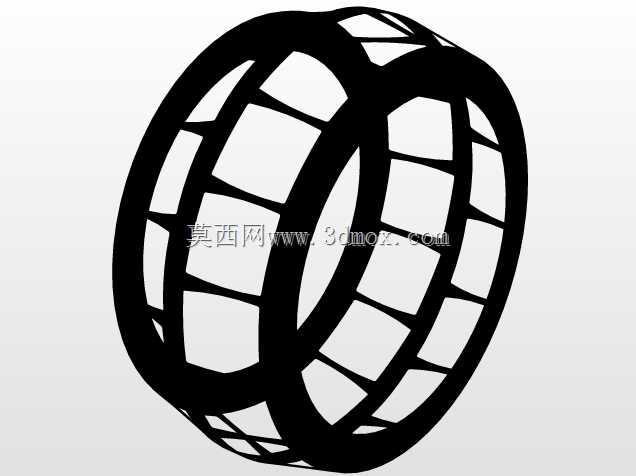

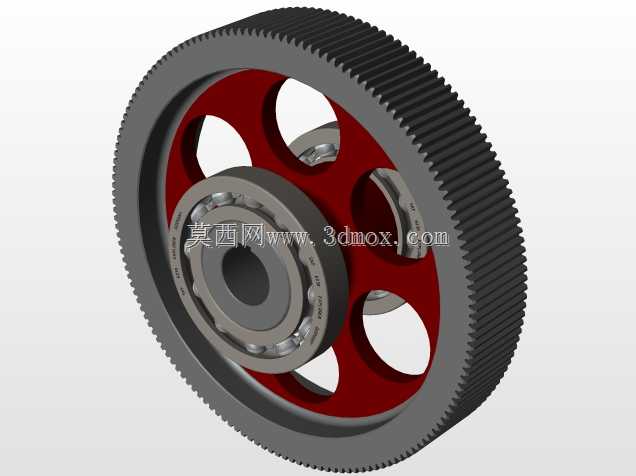

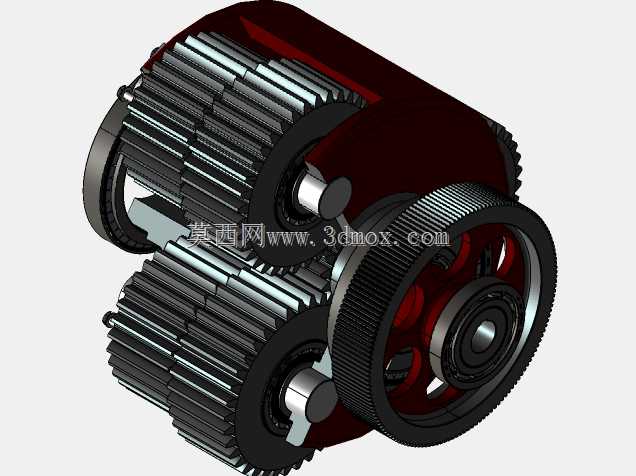

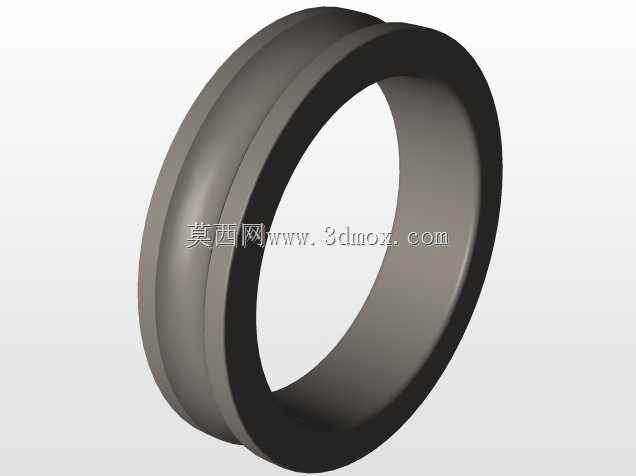

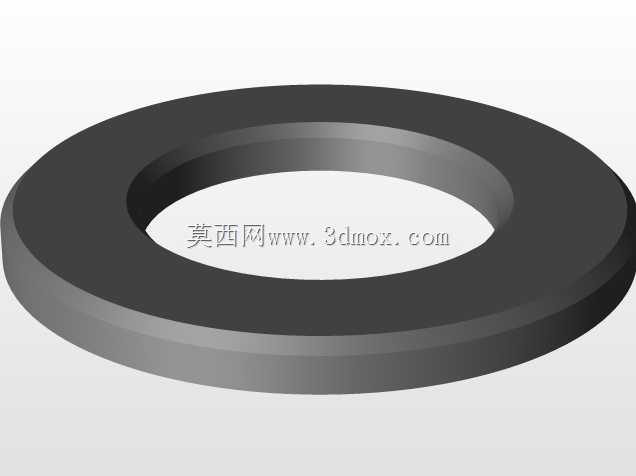

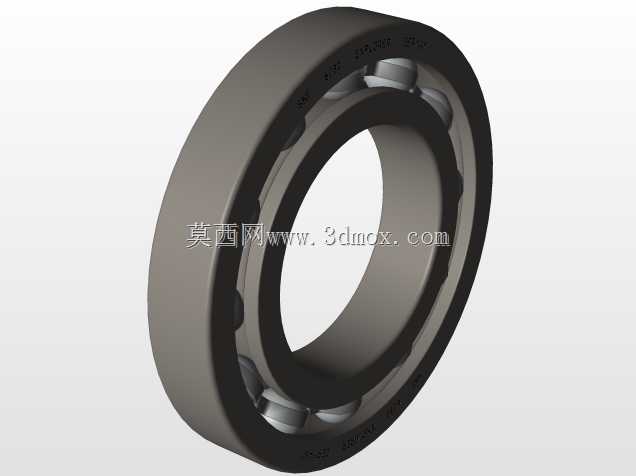

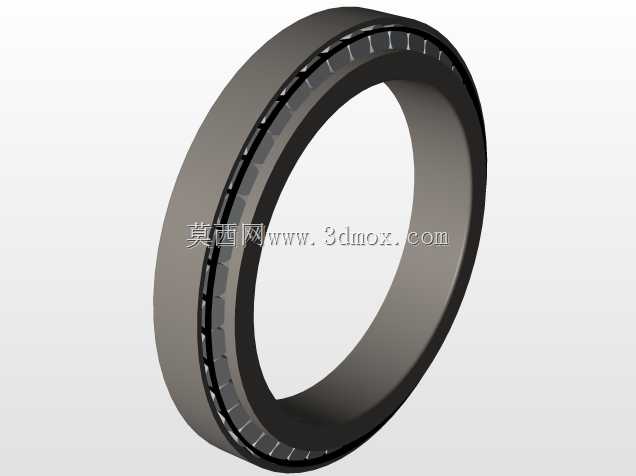

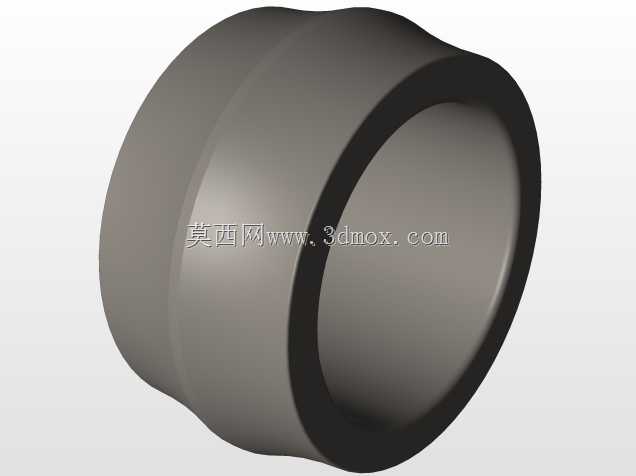

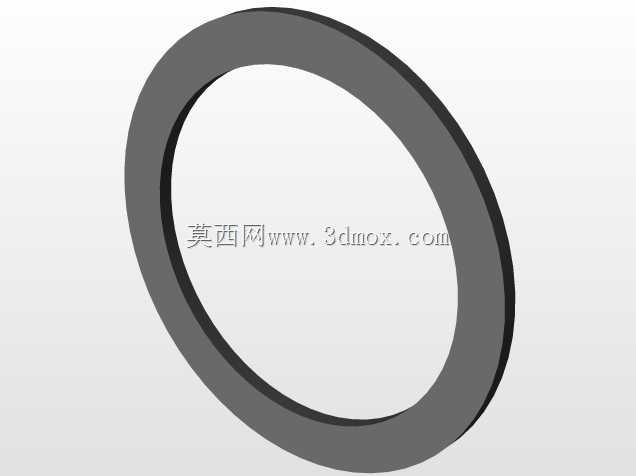

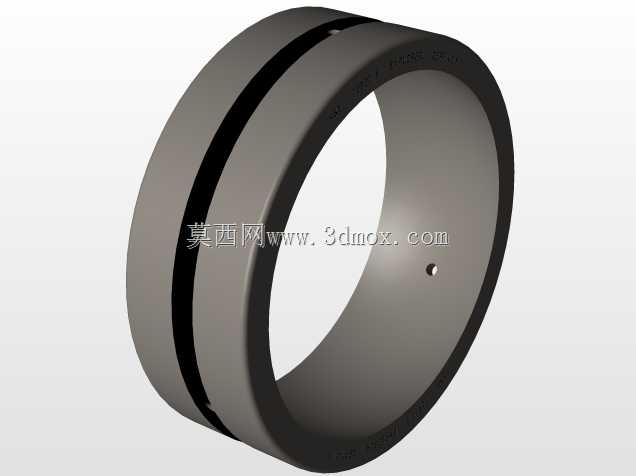

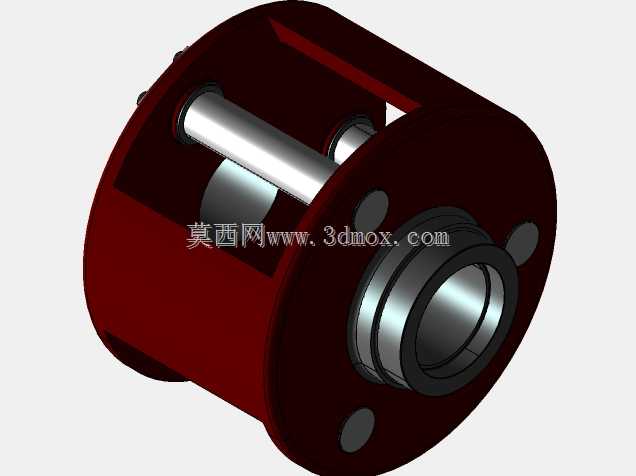

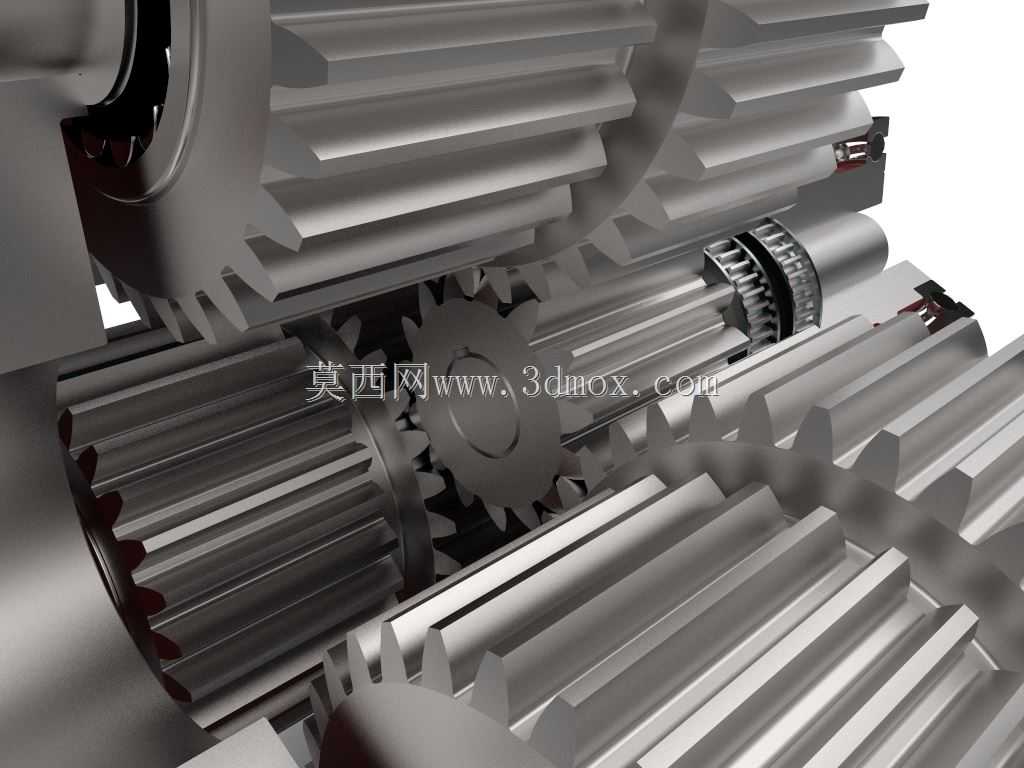

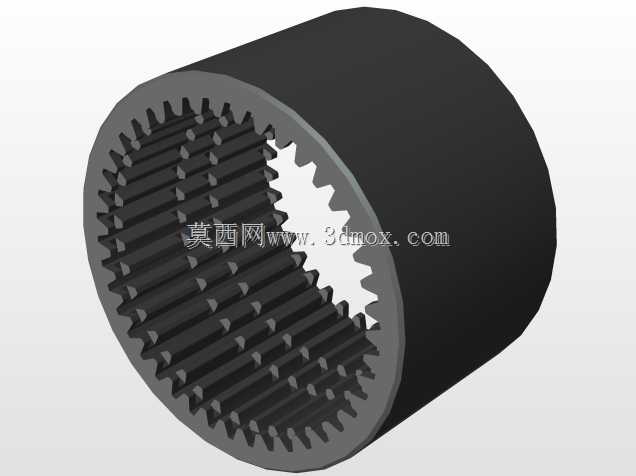

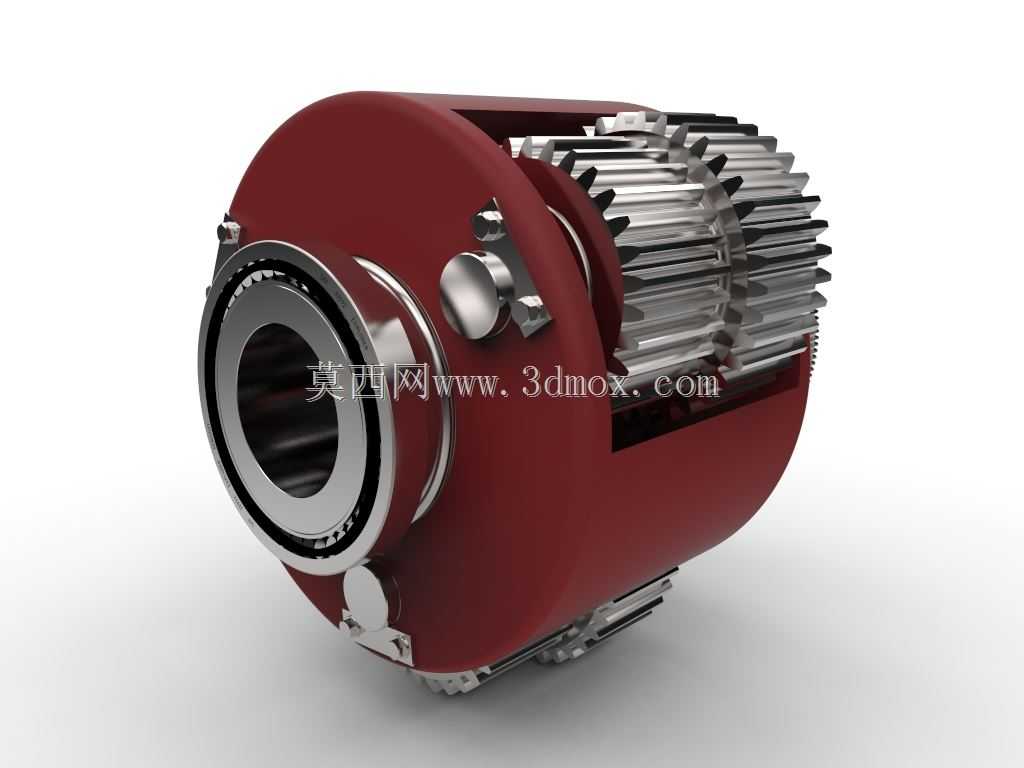

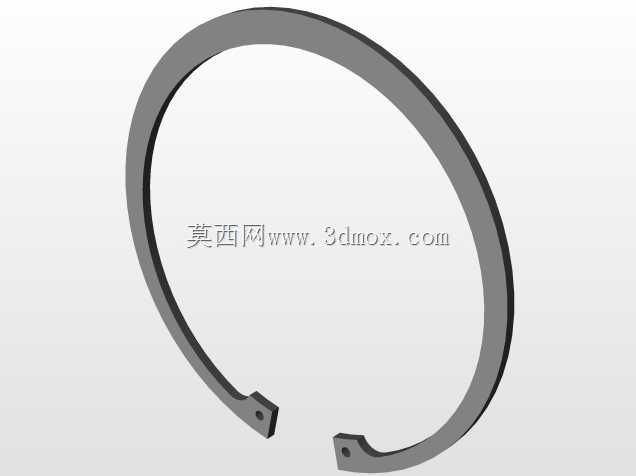

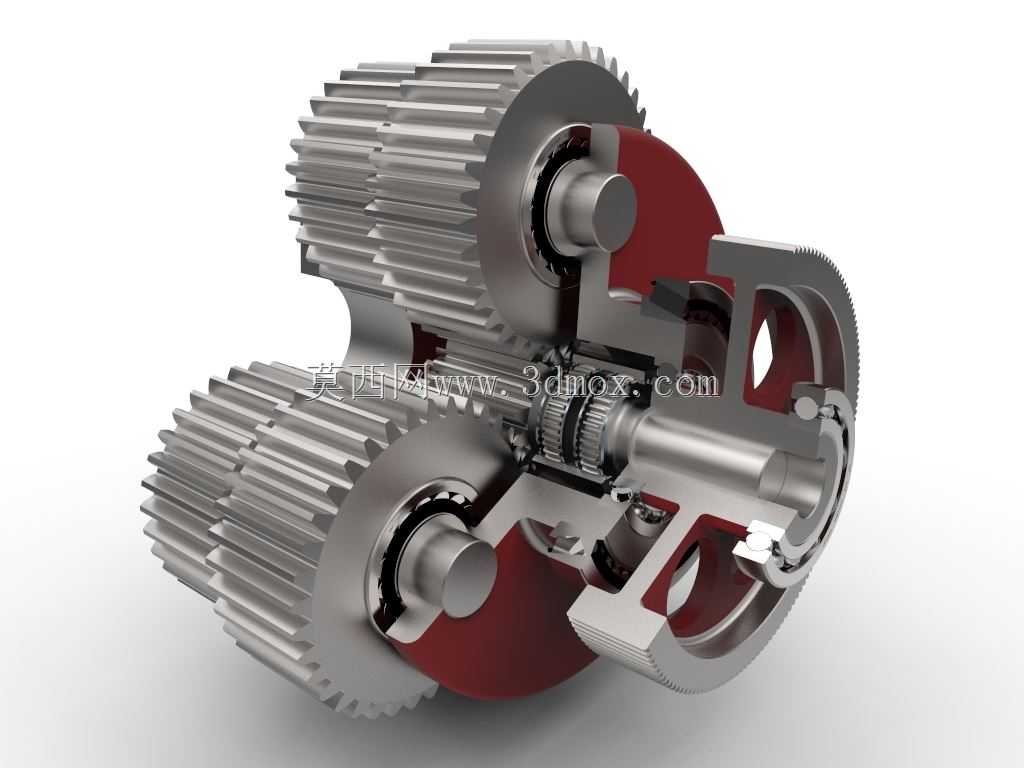

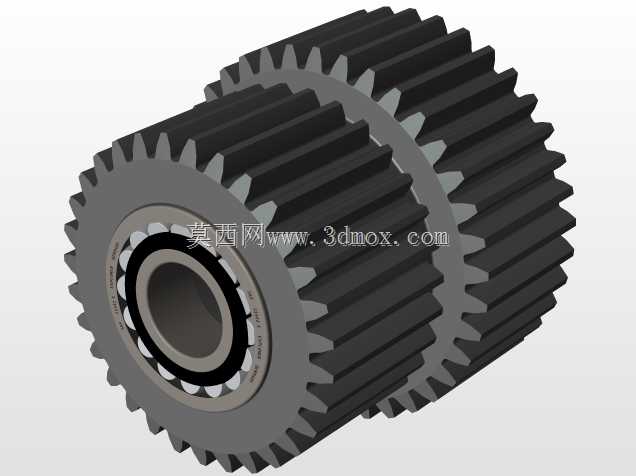

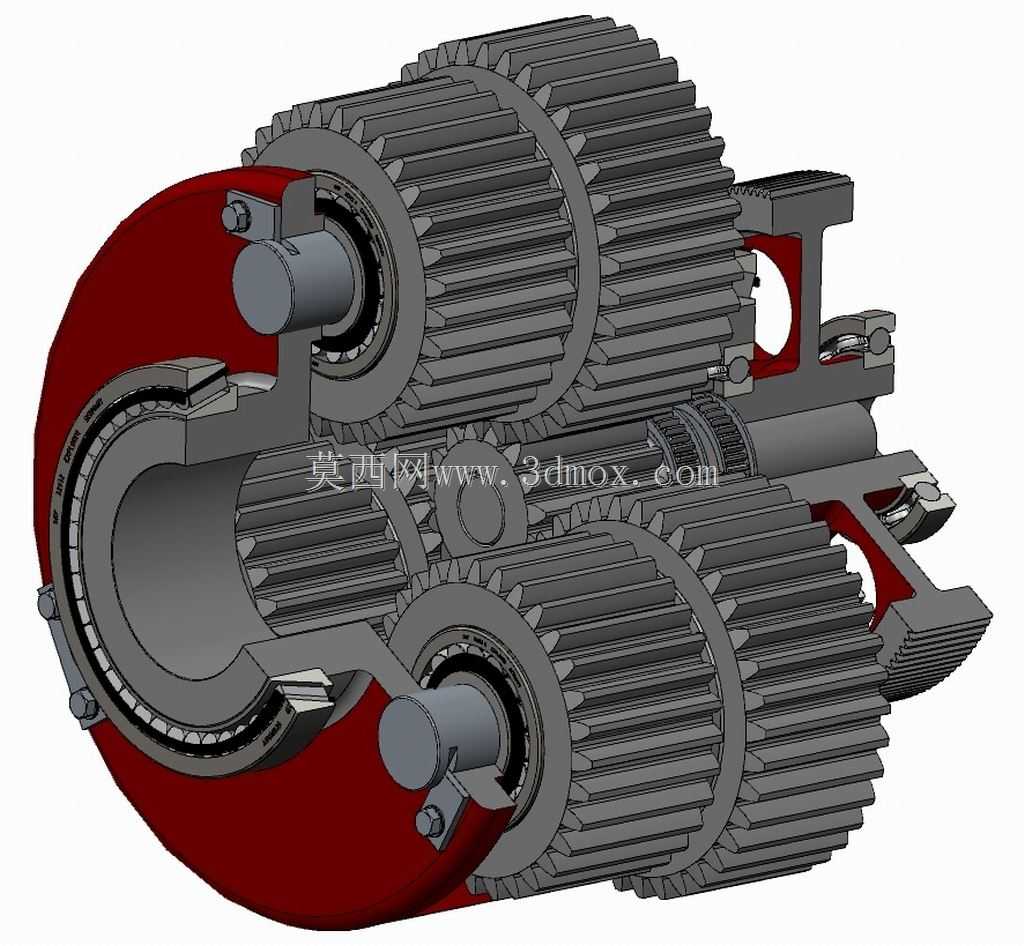

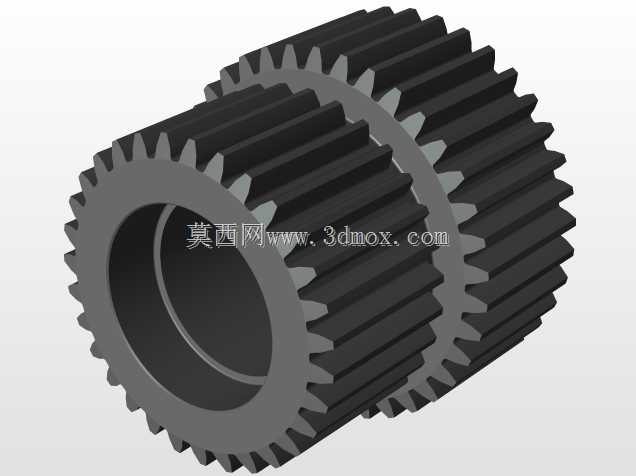

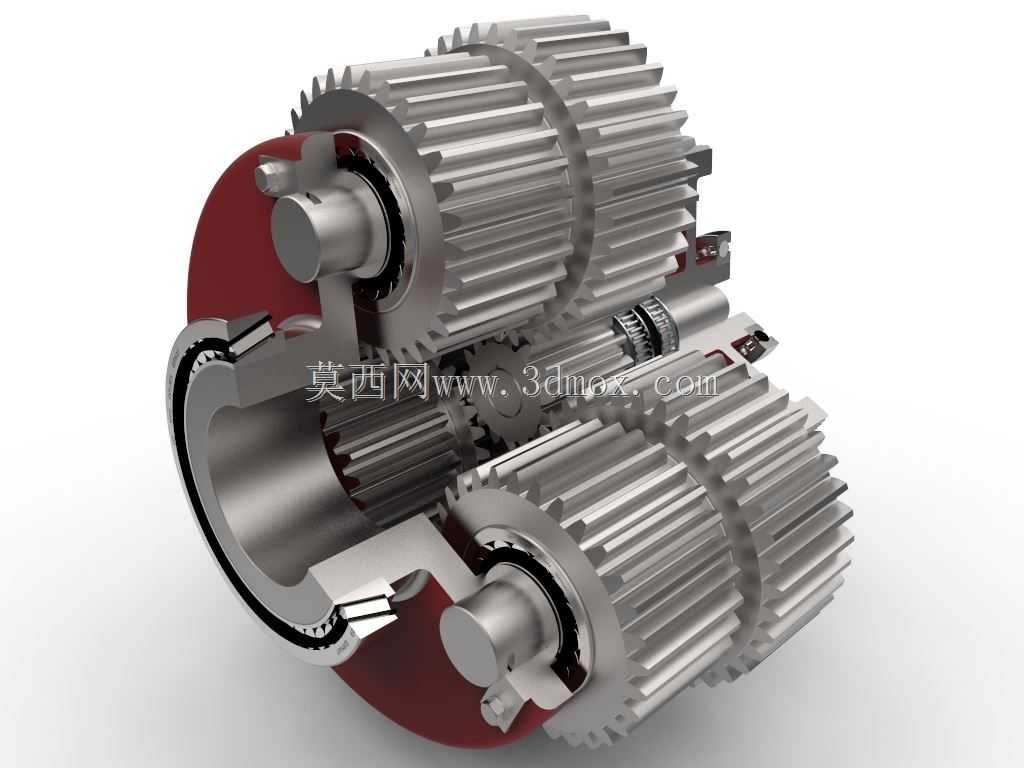

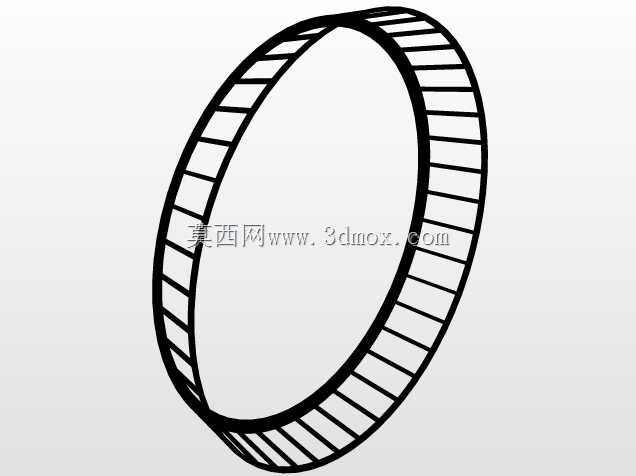

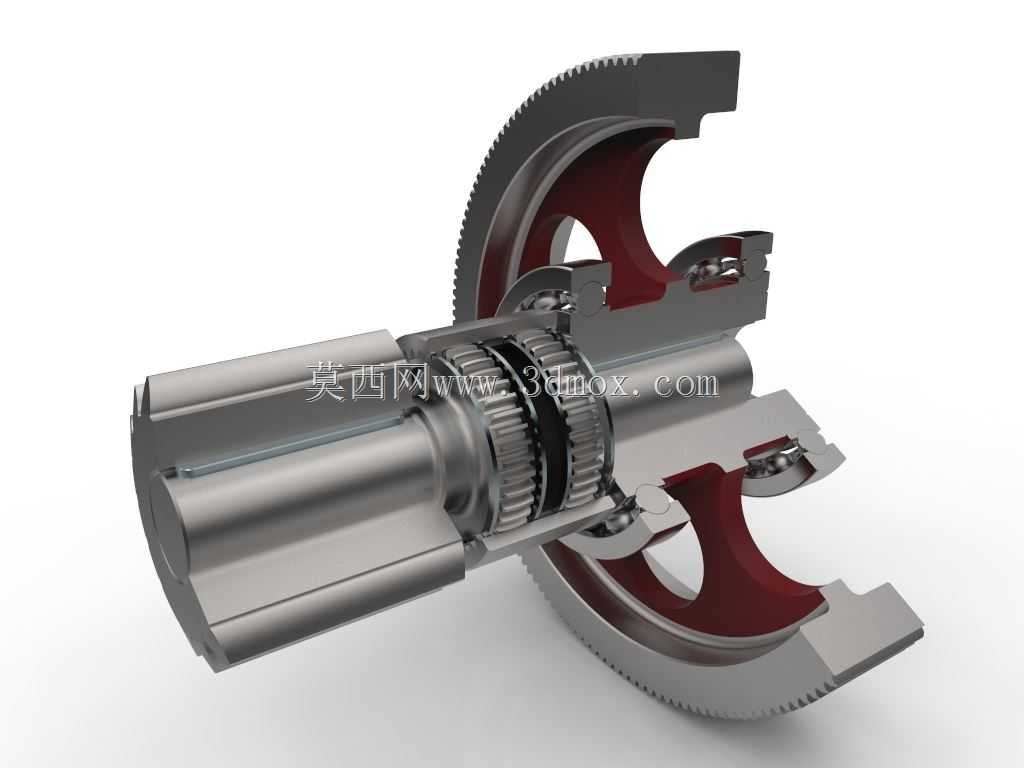

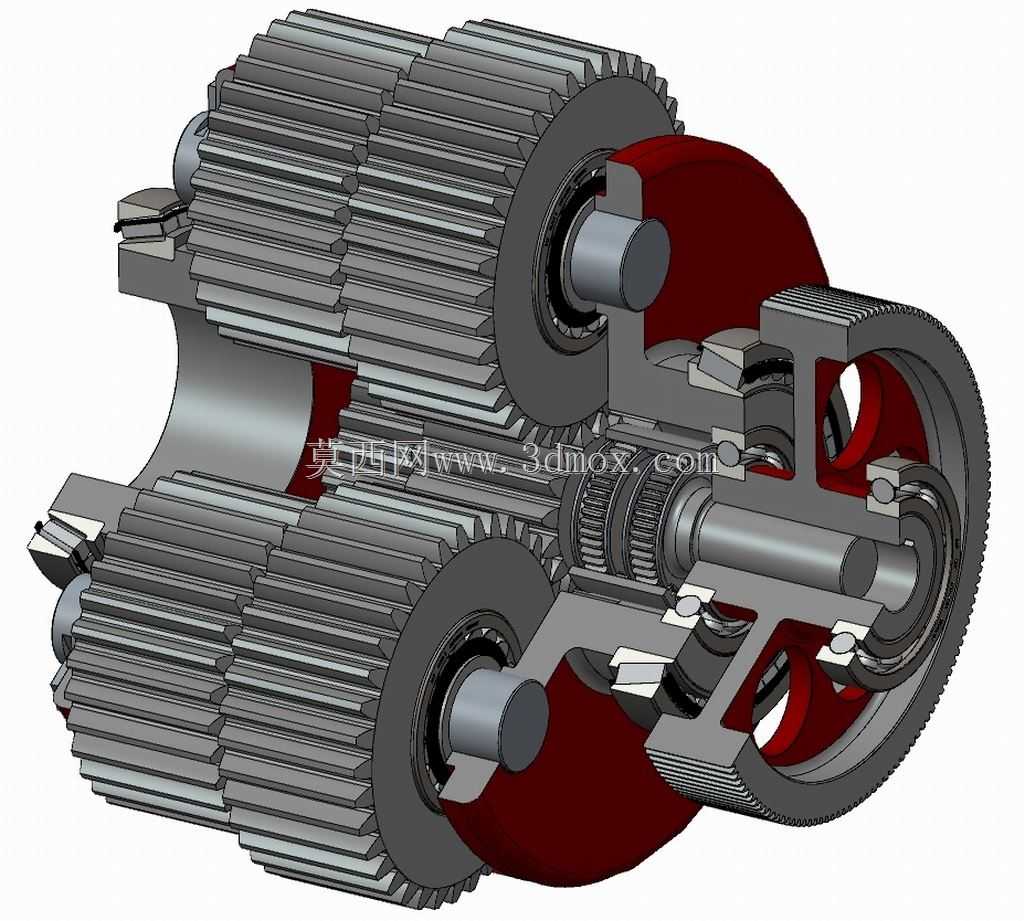

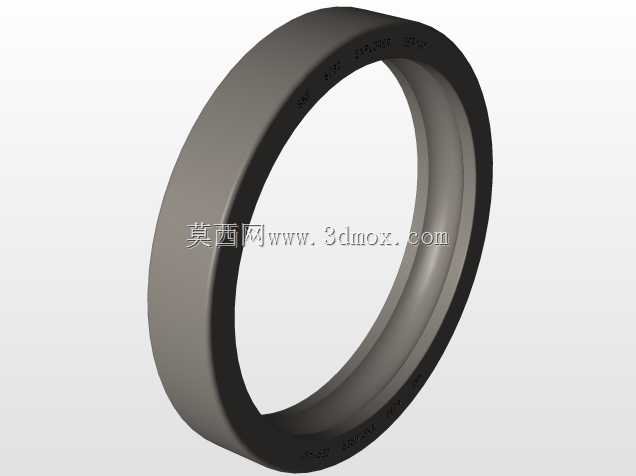

产品功能特性上，采用行星轮系的排布设计，多组行星齿轮同时啮合承载，相比传统定轴齿轮传动具备更强的抗过载能力，载荷均匀分布在各啮合齿面，单齿承受的接触应力更小，整体运行噪音更低，传动效率可保持在较高水平。集成的曲柄组件与输出端行星架采用同轴刚性连接，传动回程间隙小，动作定位精度更高，能够适配需要精准往复动作的工况需求。外壳采用部分剖视的结构设计思路，既可以直观展示内部齿轮啮合的传动逻辑，也在实际量产时通过封闭壳体实现内部润滑脂的密封存储，避免粉尘、水汽进入啮合面造成磨损，延长部件的整体使用寿命。

设计过程中优先考虑安装边界的适配性，整体采用同轴式布局，输入轴与输出轴保持同一轴线，最大径向尺寸控制在紧凑范围内，轴向安装长度适配常规中小型传动舱的预留空间，安装法兰的连接孔位采用通用标准间距设计，能够直接替换同规格的传统定轴齿轮箱加外置曲柄的组合结构，不需要对原有设备的安装基座做额外改造。输入端轴径、输出曲柄的连接孔径都按照通用传动接口尺寸设计，可适配不同规格的驱动电机与从动执行部件，安装对接的通用性较强。各齿轮的齿形经过修形优化，啮合过程中不会出现卡滞、冲击的问题，曲柄的偏心距经过精准计算，能够输出符合设计要求的动作行程，在额定载荷下运行平稳无异常振动，可满足长期连续运转的工况使用需求。
