虚拟Meca飞行模拟器运动仿真平台结构设计

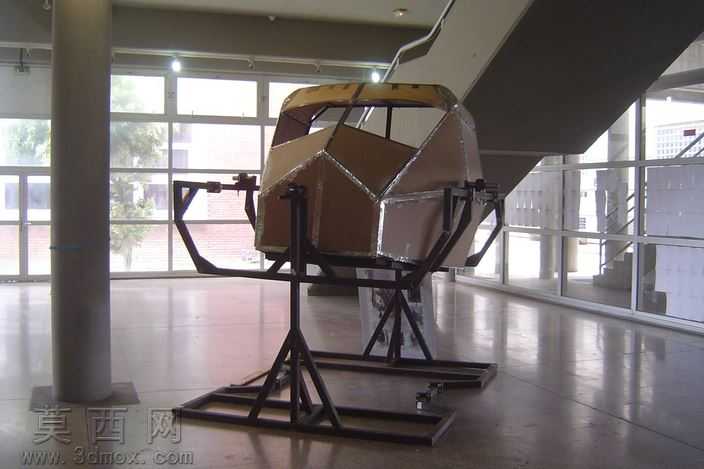

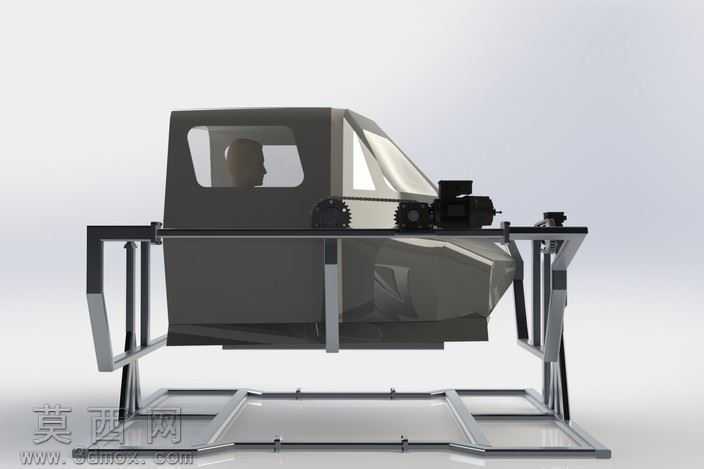

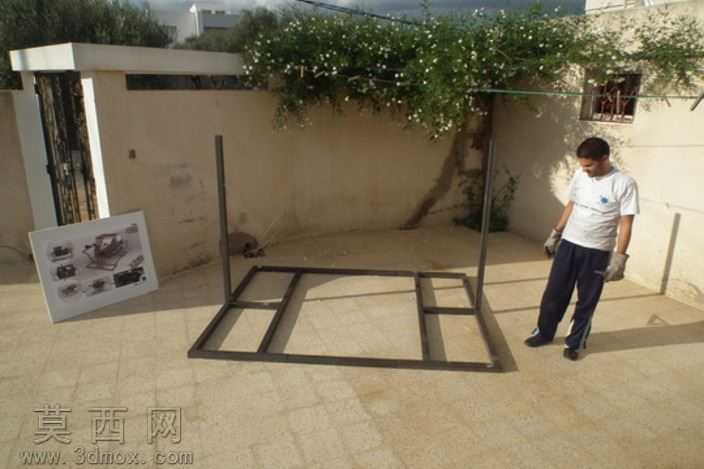

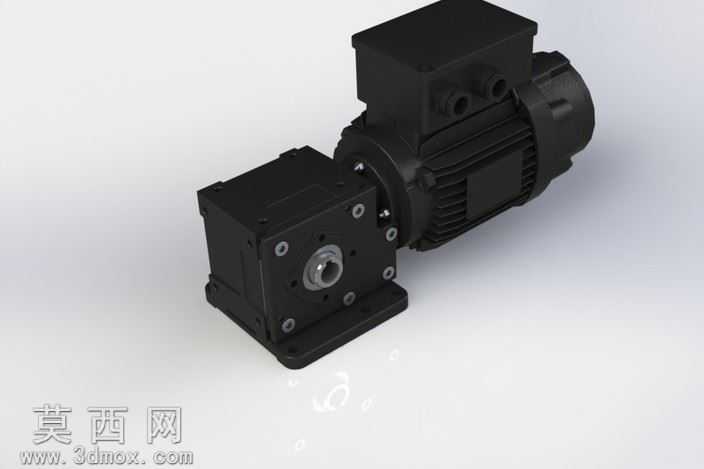

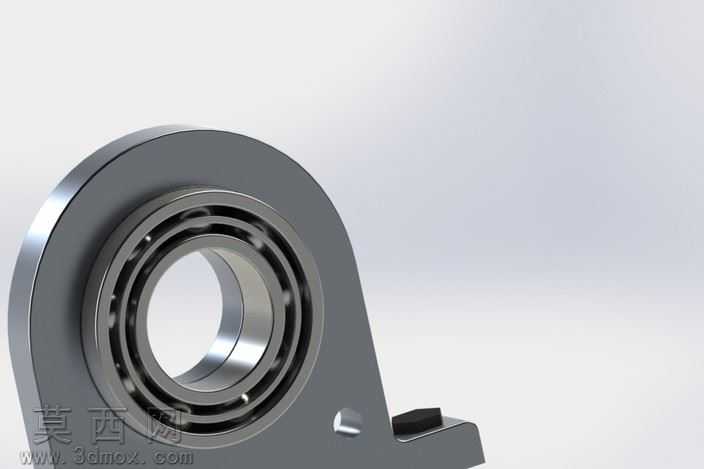

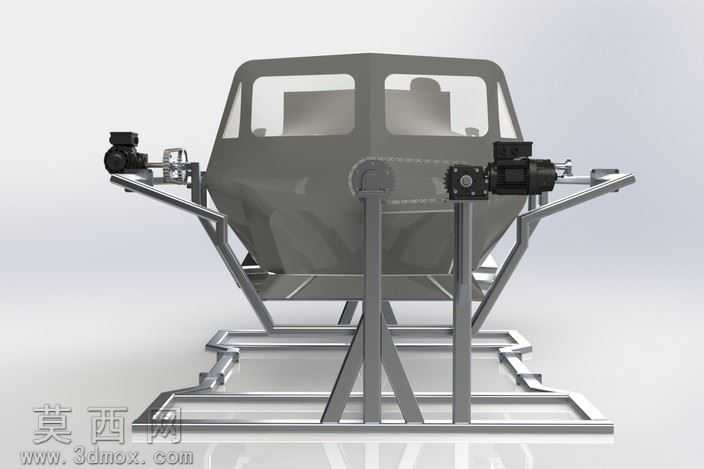

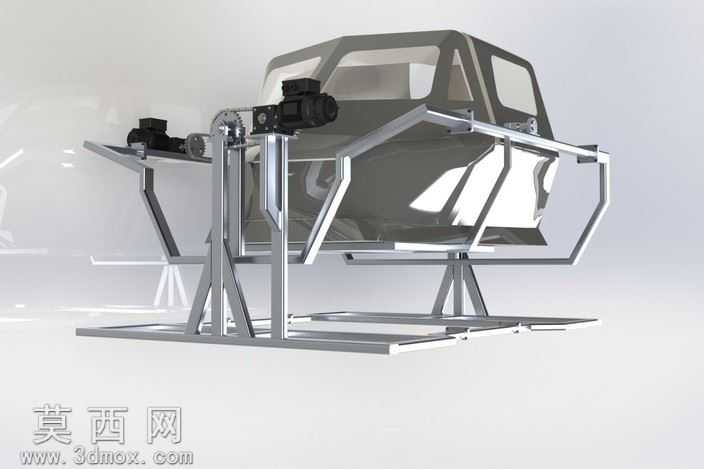

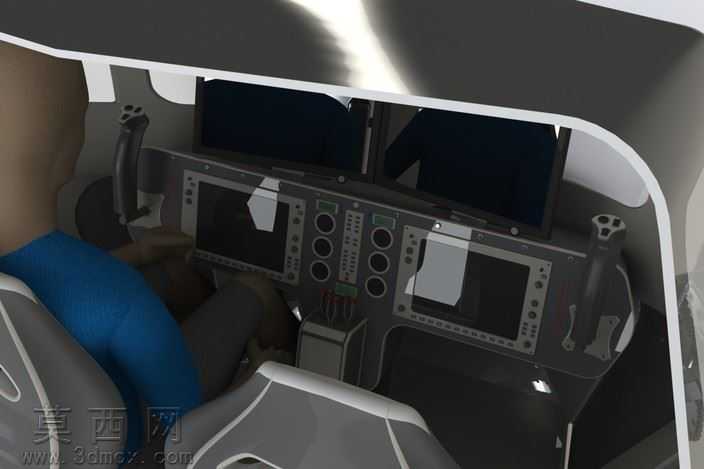

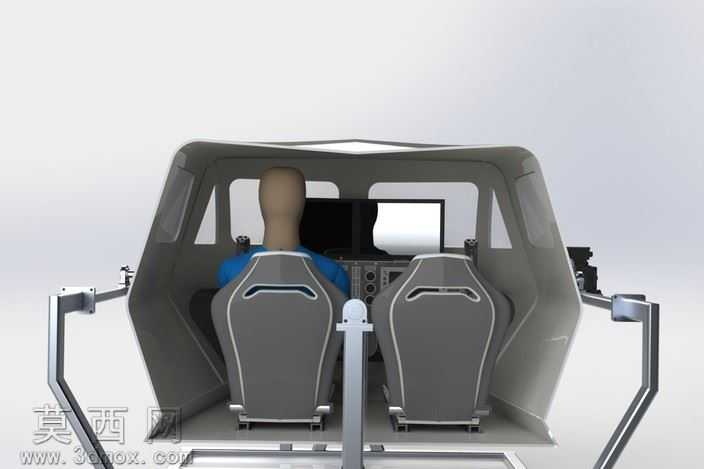

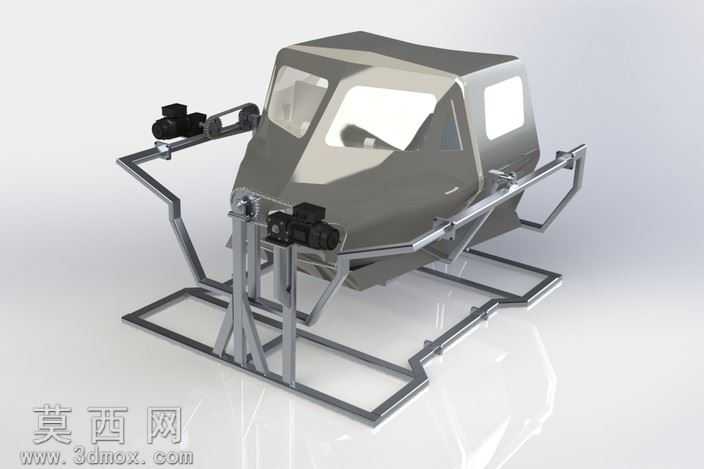

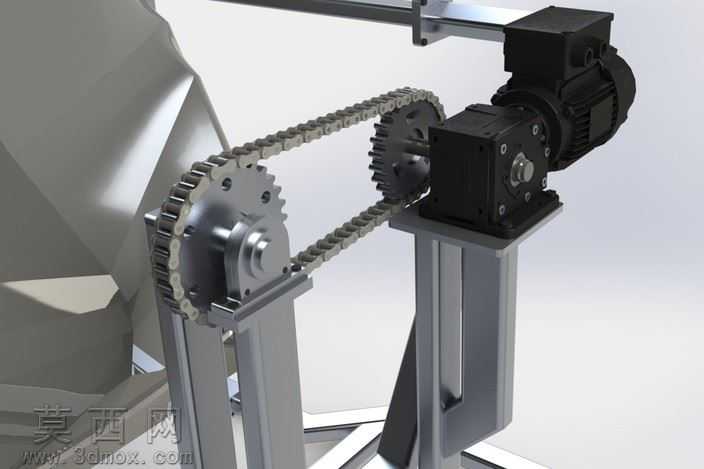

本作品为虚拟Meca飞行模拟器运动仿真平台的三维结构设计，整体建模过程严格遵循机械结构设计逻辑，采用自底向上的建模思路完成全结构搭建。首先针对底部支撑框架进行参数化建模，采用矩形管材拼接的框式承载结构，通过合理的斜向加强筋布局，保证整体底座的抗扭刚度与结构稳定性，框架各连接节点处预留标准装配孔位，符合实际机械加工的装配公差要求。中部的多自由度运动执行机构，采用多组铰接式连杆结构配合电动缸安装位设计，建模过程中对各铰接点的转动自由度进行了合理约束预留，能够实现俯仰、侧倾、升降等多维度的运动模拟，各连杆的截面尺寸经过结构强度校核，可稳定承载上部驾驶舱结构的载荷。上部驾驶舱壳体采用曲面建模完成整体造型，参考塞斯纳机型驾驶舱的轮廓特征进行优化设计，曲面过渡顺滑无破面，预留了观察窗、舱门的安装位置，壳体内部预留了操纵装置、显示设备的安装空间，整体造型兼顾仿真还原度与结构实用性。渲染阶段采用哑光金属材质赋予底部框架与连杆结构，还原金属构件的真实质感，驾驶舱壳体采用半哑光的航空级复合材料质感材质，搭配透明玻璃材质的观察窗，通过三点布光方案突出结构的层次关系，清晰展现各部件的装配关系与结构细节。设计过程中重点考量了运动机构的运动干涉问题，通过虚拟装配校验各运动部件在全行程范围内无碰撞干涉，电动缸的安装角度与行程参数经过匹配计算，能够精准还原飞行过程中的各类姿态体感，整体结构可直接对接主流飞行仿真软件，通过电缸驱动实现飞行姿态的实时模拟，为虚拟飞行训练提供高还原度的硬件载体结构方案，各部件的建模精度满足后续工程出图、样机加工的使用要求。
