V12汽车发动机曲柄连杆机构三维设计

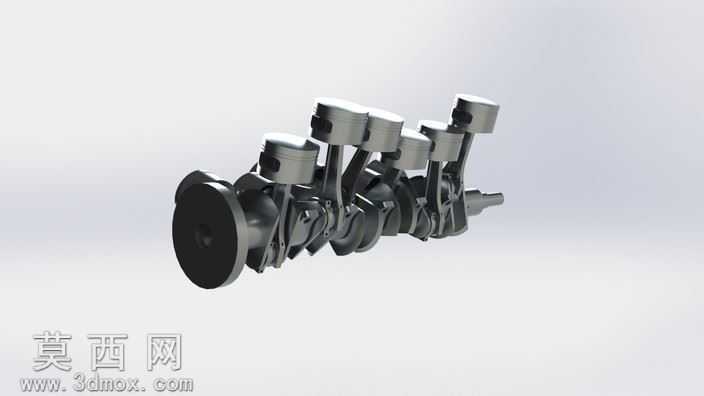

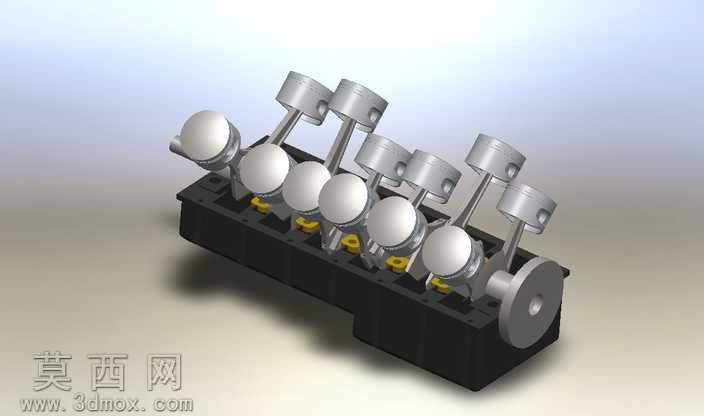

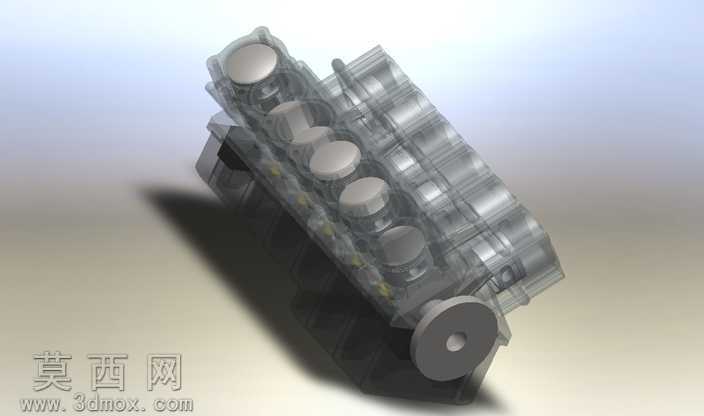

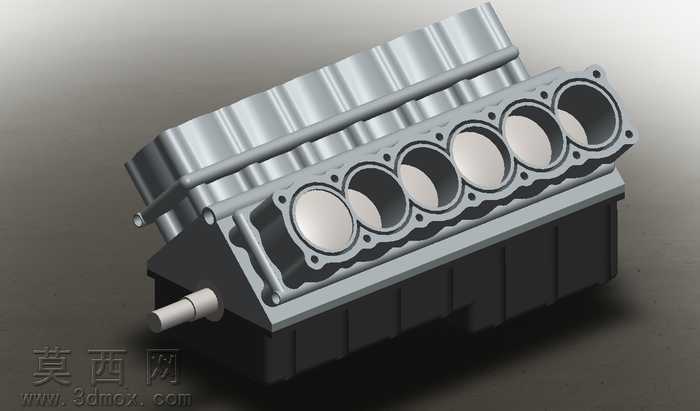

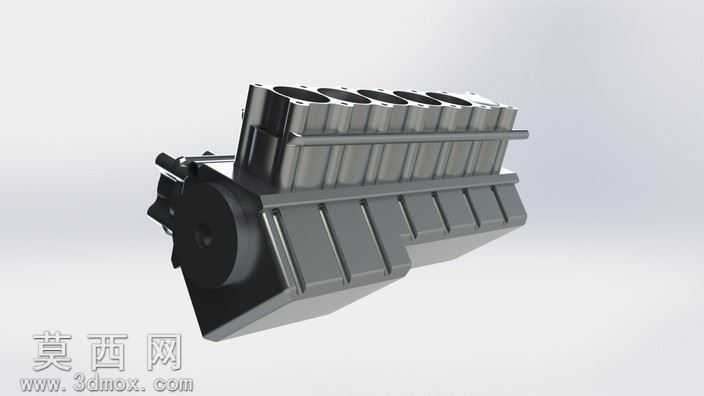

本作品为V12发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的结构逻辑，以SolidWorks为核心建模工具完成全参数化设计。建模初始阶段先完成曲轴主体的构建，依据V型12缸的点火间隔角与缸体排布角度，精准确定各曲柄销的相位夹角，通过旋转凸台命令生成曲轴主轴颈、曲柄销与曲柄臂的基础实体，对曲轴平衡块的轮廓采用样条曲线拟合，结合拉伸、切除命令完成平衡块的减重槽与安装定位结构，同时对曲轴油道孔采用螺旋扫描切除的方式完成内部油路的贯通设计，保证各润滑点位的油路连通逻辑符合实际发动机润滑要求。活塞组件建模时，针对V12发动机高转速运行的结构特性，活塞头部的燃烧室凹坑、气环槽、油环槽均按照内燃机设计规范设定尺寸公差，活塞销座的加强筋结构通过筋特征命令生成，保证活塞承受燃气爆发压力时的结构强度；连杆部分采用分体式建模思路，先完成连杆杆身的工字型截面拉伸，对连杆大头、小头的轴瓦安装面做精确的配合面切除，连杆螺栓的安装孔位与定位凸台严格按照装配对位关系设计，避免后续装配出现干涉问题。装配阶段采用自下而上的装配逻辑，先将各缸活塞与连杆通过活塞销完成子装配，设定活塞销与连杆小头的转动配合、活塞销与活塞销座的半浮动配合约束，再按照各缸点火顺序依次将连杆大头与对应曲柄销完成配合，添加曲轴主轴颈的同轴度约束，保证整根曲轴转动时各活塞的往复运动轨迹符合V型发动机的运动规律。材质与渲染环节，曲轴、连杆等受力部件赋予调质合金钢材质，调整金属材质的粗糙度与反射参数，还原锻钢部件的哑光金属质感；活塞部件赋予高硅铝合金材质，添加轻微的表面阳极氧化质感，区分不同部件的材质视觉差异；渲染时采用工作室柔光环境，添加柔和的环境遮蔽效果，清晰展现曲柄连杆机构各部件的装配关系与运动结构特征，同时配套制作了机构运行动画视频，可直观演示曲轴转动带动活塞往复运动的完整动力传递过程，清晰呈现V12发动机多缸协同运行的结构原理，可作为内燃机结构教学、动力机械设计参考的数字化三维素材。
