双层卧式燃气轮机油罐三维设计作品

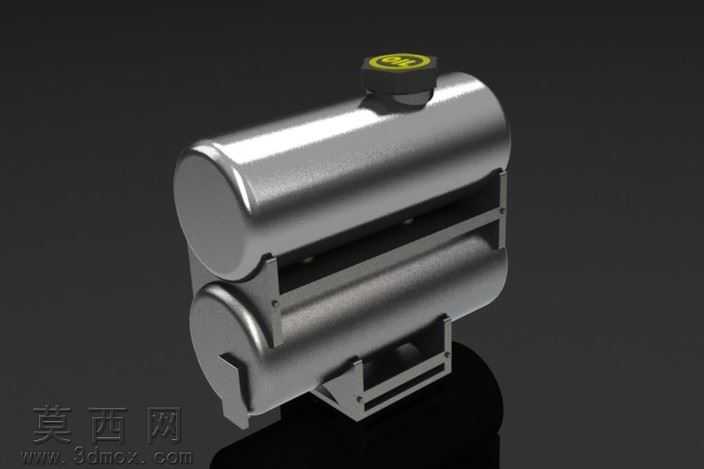

本作品为500x208x492mm规格的双层卧式燃气轮机油罐三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，先以基准轴、基准面搭建定位框架，再通过旋转凸台命令生成上下两层同轴的圆柱形罐体主体，罐体两端采用标准椭圆封头结构，通过放样折弯与薄壁拉伸命令完成封头与筒身的衔接，保证罐体承压结构的合理性。模型顶部设置带防滑纹理的注油口盖，注油口盖与罐体采用同轴配合，添加了螺纹连接的限位结构细节，还原真实注油口的密封装配逻辑。上下两层罐体之间通过冲压成型的金属支架连接，支架采用钣金模块绘制折弯轮廓，添加了安装定位孔与加强筋结构，底部支架设置了带安装槽的固定支座，可实现罐体在设备机架上的快速定位安装，所有连接部位均添加了焊接坡口的细节特征，还原实际加工的工艺特征。材质渲染阶段，罐体主体采用抛光不锈钢材质，调整金属粗糙度参数至0.1左右，添加环境反射贴图模拟金属表面的高光反射效果，支架部分采用哑光冷轧钢材质，粗糙度设置为0.6，区分不同部件的材质质感，注油口盖顶部添加黄色警示标识纹理，还原工业产品的标识设计细节。设计思路围绕学校燃气轮机项目的实际使用需求展开，双层罐体结构可实现燃油存储与余热回收的双重功能，卧式布局可降低设备整体重心，提升安装稳定性，所有结构尺寸均匹配燃气轮机的供油流量与安装空间要求，建模过程中对罐体壁厚、支架承重厚度均做了参数化关联，可根据实际使用需求快速调整尺寸参数，模型同时导出了STL通用格式，可兼容多数三维软件查看与二次编辑，整体模型结构完整，细节还原度高，可作为教学演示、项目方案展示的三维素材使用。
