常用紧固件零件集合三维建模作品

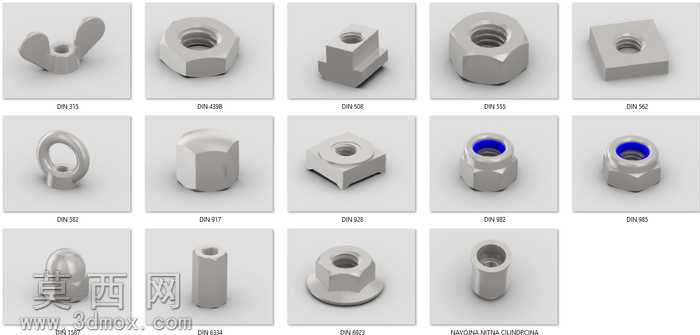

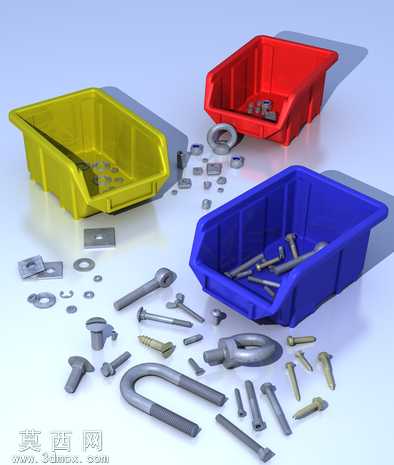

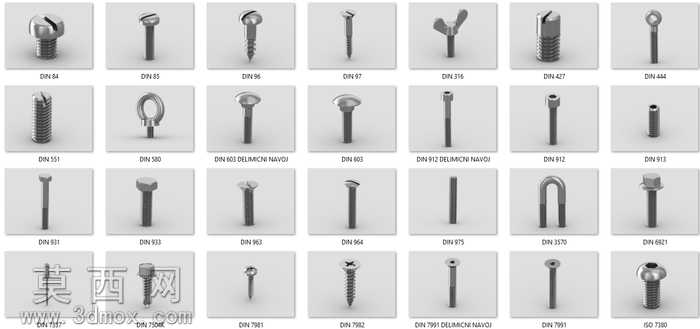

本套紧固件零件模型采用Creo Parametric软件完成全参数化建模，覆盖日常机械设计中最常用的螺栓、螺钉、螺母、垫圈四大类紧固件品类，每一类零件都严格遵循对应国标尺寸规范进行结构还原，建模过程中对螺纹牙型、头部槽型、垫圈倒角等细节特征做了精细化处理，避免了简化模型带来的装配干涉问题。建模阶段针对不同零件的结构特性采用差异化建模逻辑：外螺纹类零件先通过旋转特征构建螺杆基体，再采用螺旋扫描命令切除生成标准牙型螺纹，针对内螺纹零件则通过螺旋扫描生成切除实体完成螺纹结构制作，带槽型的螺钉头部先绘制对应槽型的截面草图，通过拉伸切除完成槽位结构，垫圈类零件则通过旋转特征快速生成带倒角的环形基体。模型搭建完成后，对所有零件做了装配分组，按照不同规格、不同类型归类到对应颜色的零件盒中，方便设计过程中快速检索调用。渲染阶段采用物理级材质渲染流程，为金属零件赋予了带细微磨砂质感的钢材材质，还原真实紧固件表面的镀锌、氧化处理质感，针对红、黄、蓝三色塑料零件盒，赋予了带轻微漫反射的硬质塑料材质，调整材质粗糙度参数模拟工业周转箱的表面磨砂效果，场景搭建时将零散紧固件自然散落在零件盒周边，还原车间零件分拣台的真实摆放状态，渲染过程中开启全局光照与环境遮蔽效果，让零件之间的投影更自然，金属表面的反光更贴合真实工业场景的光照环境。整套模型保留了完整的特征树与参数关系，设计人员可以根据实际使用需求直接修改尺寸参数生成对应规格的紧固件，也可以直接调用到装配体中完成整机的虚拟装配，大幅节省标准件重复建模的时间成本，模型中还对部分非关键特征做了合理的压缩处理，在保证外观展示效果与装配精度的前提下，降低了模型对硬件资源的占用，适配不同配置的设计工作站使用。
