轻量化拓扑优化带支架机械构件

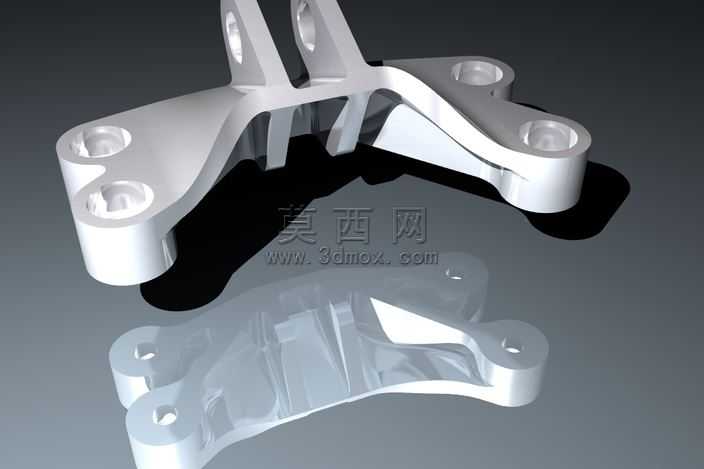

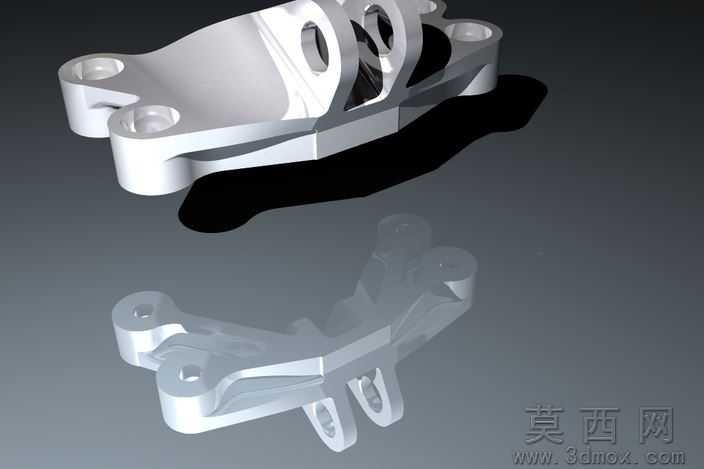

本作品为经过拓扑优化设计的轻量化带支架机械构件，整体采用参数化三维建模流程完成全流程设计，首先在建模阶段基于初始安装工况、载荷约束条件搭建基础实体框架，明确构件两端的安装孔位定位尺寸、中部承载区域的边界范围，确保初始模型完全匹配实际装配的空间要求。建模过程中通过参数化尺寸驱动完成多轮迭代，针对非承载区域的材料冗余部分做渐进式去除，在保证安装接口完全兼容原有装配需求的前提下，通过镂空、薄壁过渡、圆弧应力释放结构的设计，在不降低结构安全系数的前提下实现构件质量的大幅降低。渲染阶段采用金属哑光材质模拟实际机加工铝合金构件的表面质感，通过环境光遮蔽效果突出结构的镂空层次与曲面过渡细节，多角度展示构件的正反结构特征，清晰呈现安装孔位的沉头设计、连接臂的变截面过渡形态、中部加强筋的布局逻辑。结构设计上充分考虑力学传递路径，将主要承载路径上的材料做连续化保留，非承载区域通过大弧度镂空去除多余材料，所有转角位置均做圆角过渡处理，避免应力集中问题，同时兼顾构件的加工工艺可行性，不存在无法成型的倒扣或极端薄壁结构。设计思路围绕工业零部件轻量化需求展开，在满足静力学安全系数要求的核心前提下，最大化去除冗余材料，既可以降低构件自身重量、减少运动工况下的惯性负载，也能节约原材料消耗、降低加工成本，可适配于对重量有严格要求的机械装配场景，后续还可根据实际工况的载荷测试数据进一步调整材料分布，实现更优的减重效果。
