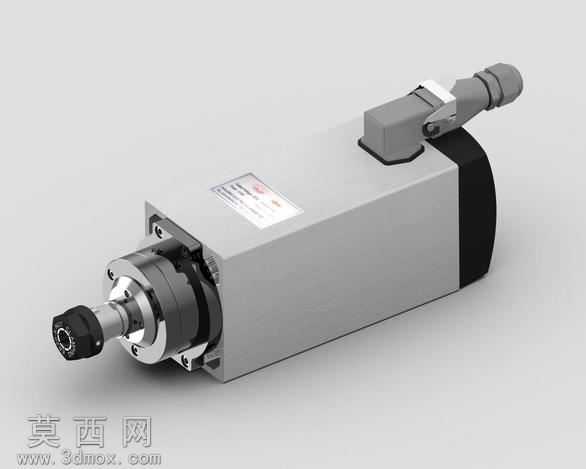

4kW风冷数控加工主轴三维结构设计

本模型为4kW功率规格的风冷数控加工主轴，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业主轴的实际尺寸比例与装配逻辑，完整还原了风冷主轴的各个功能模块。模型主体外壳采用长方体铸铝材质设计，建模时对壳体表面的散热筋结构做了精细化处理，通过阵列特征快速生成均匀分布的散热结构，同时赋予壳体哑光银灰色金属材质，还原铸铝件的表面质感，在渲染阶段调整材质粗糙度参数，模拟真实工业铸件的细微磨砂纹理，避免塑料感失真。主轴前端的夹头安装部位做了分层结构设计，从锁紧螺母、ER夹头座到轴承安装位依次建模，各部件之间保留合理的装配间隙，还原真实主轴的装夹结构，前端金属部件赋予亮面镀铬材质，通过调整反射参数突出机加工金属件的高光质感，与主体外壳的哑光质感形成层次区分。主轴尾部的接线盒与航空插头部位做了细节还原，接线盒的固定卡扣、标识铭牌都做了独立建模，铭牌区域添加了模拟的参数标识纹理，航空插头的锁紧结构、线缆弯折形态都做了写实处理，插头部位的灰色工程塑料材质调整了漫反射参数，还原工业塑料的哑光质感。整体渲染采用柔和的影棚布光方式，主光源从斜上方45度照射，突出主轴各部件的结构轮廓，辅助光源补亮暗部细节，避免出现死黑区域，地面添加微弱的反射效果，衬托主轴的工业质感。设计思路上围绕风冷主轴的实际功能展开，优先保证主体结构的准确性，外壳的散热结构、前端的装夹结构、尾部的接线结构三大核心模块比例协调，各部件的装配关系清晰，既可以作为数控设备设计的配套部件参考，也可用于主轴结构教学演示使用，模型整体布线规整，没有冗余的几何特征，方便后续进行结构拆解、工程图导出等二次操作。
