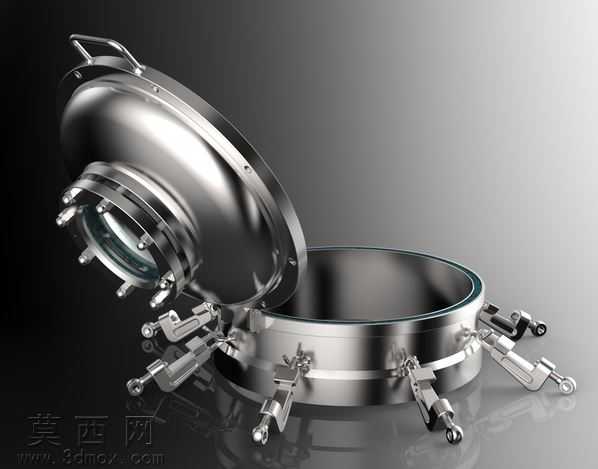

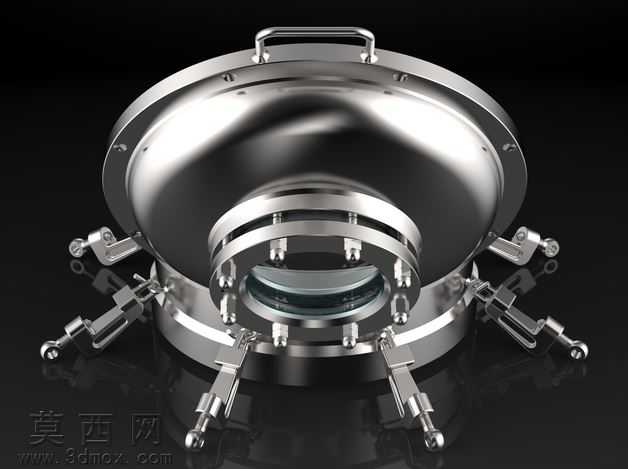

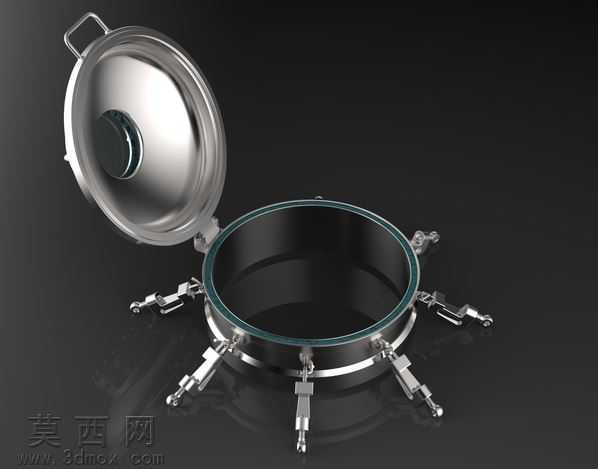

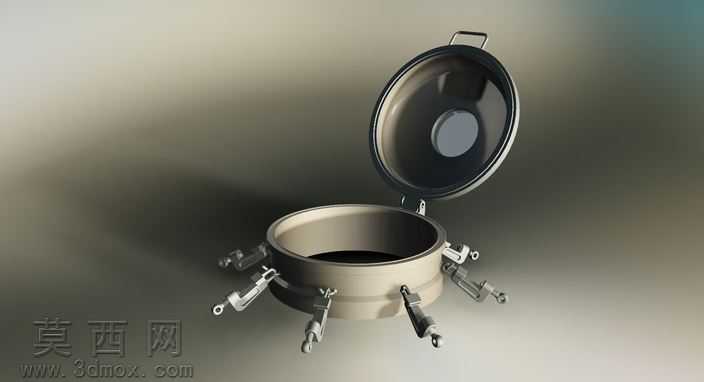

化工制药用带视镜快开承压人孔结构

本模型采用三维参数化建模方式完成全结构1:1复刻，建模过程中严格遵循压力容器人孔的通用设计规范，对每一处结构尺寸做了精准约束，保证各部件间的装配关系完全符合实际生产装配逻辑，无干涉错配问题。模型整体采用卫生级不锈钢材质设定，渲染阶段针对不锈钢镜面抛光表面做了专属材质调校，通过调整金属度、粗糙度参数，搭配多组柔光箱环境光布局，还原出不锈钢构件在洁净生产环境下的真实金属反光质感，对快开压杆的铰接转动间隙、视镜玻璃的透光折射效果、法兰密封面的细微加工纹理都做了精细化呈现，整体渲染效果写实度高，可直接用于设备方案展示、产品宣传物料制作。结构设计上，该人孔采用多组对称分布的快开压紧锁扣结构，无需额外工具即可快速完成启闭操作，锁扣端部设置防滑握柄结构，操作施力便捷；中部集成钢化玻璃视镜结构，通过多层压环与密封垫实现视镜与筒体的密封连接，无需开启人孔即可直接观察容器内部物料反应、运行状态；人孔盖顶部设置一体式提手结构，方便开启时提拉移动盖板，盖体与筒体间采用铰接定位结构，开启后盖板可沿铰接轴转动限位，避免开启过程中盖板磕碰移位；法兰连接部位设置均匀分布的螺栓定位孔，可与容器筒体实现精准对接，密封槽结构预留了标准密封件的安装位，可满足承压工况下的密封要求。设计过程中充分考虑化工、制药行业的卫生级使用需求，所有构件转角处均做圆弧过渡处理，无清洁死角，表面抛光处理的材质设定可满足洁净区设备的表面清洁要求，快开结构的设计大幅降低了设备检修、物料查看时的操作耗时，视镜集成设计减少了容器筒体的额外开孔数量，提升了筒体整体结构强度，模型各部件均做了独立参数化约束，可根据实际使用的压力等级、筒体尺寸快速调整对应参数，适配不同规格的化工反应釜、制药洁净罐体、检查井等设备的人孔配置需求。
