斜轴式轴向柱塞液压动力泵结构设计

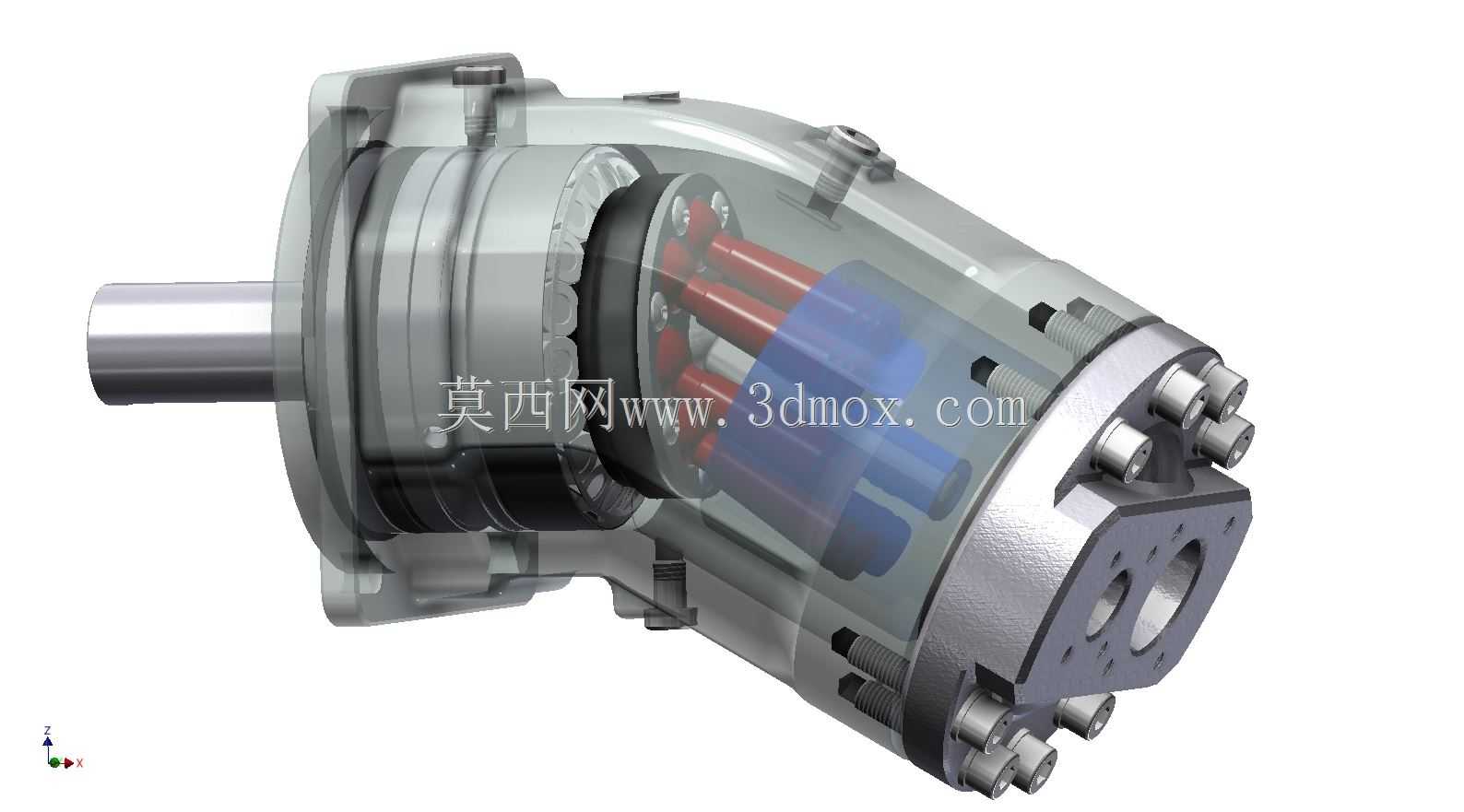

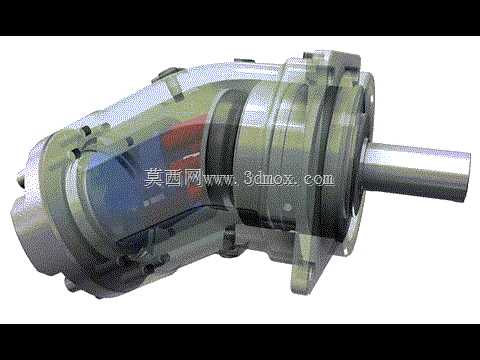

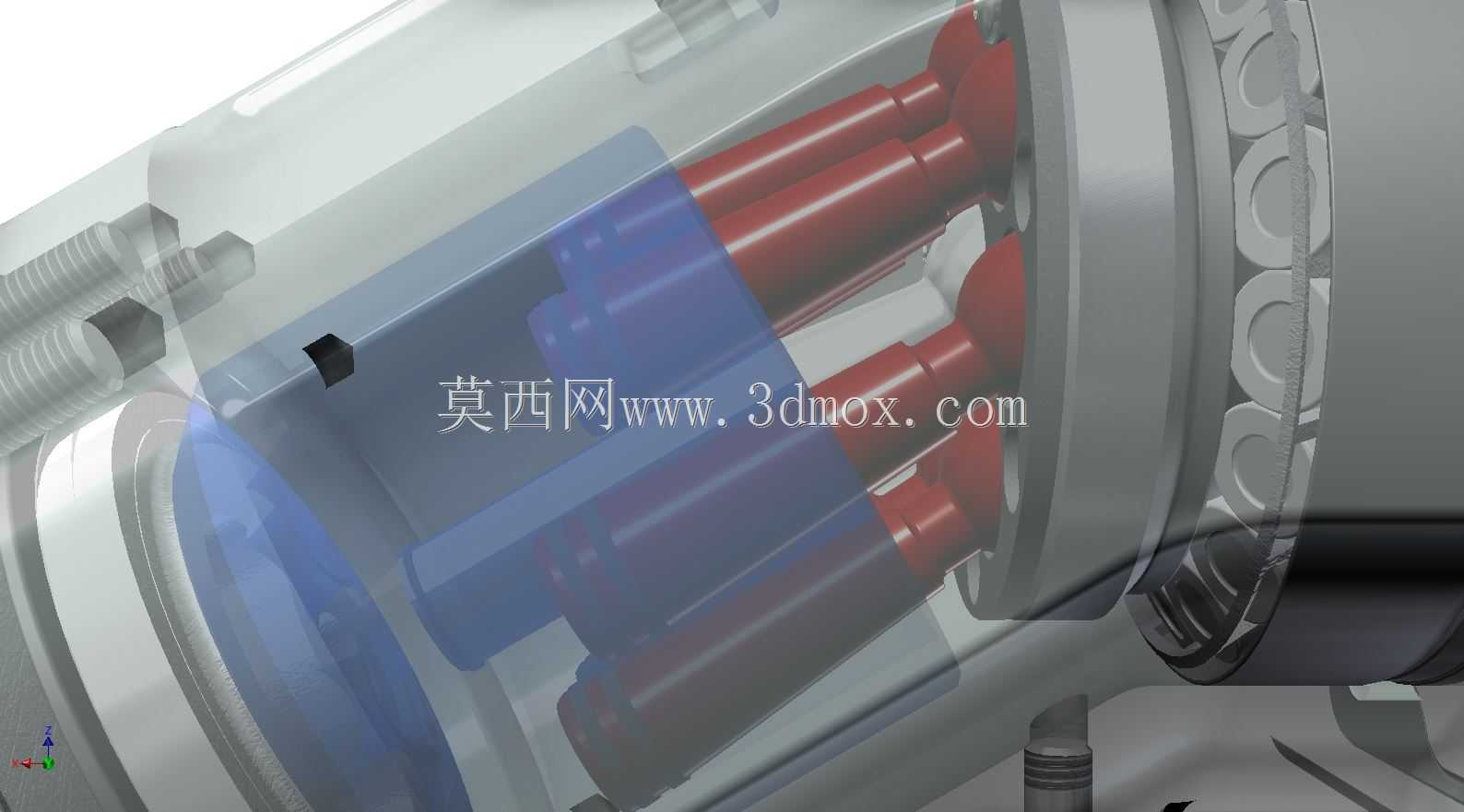

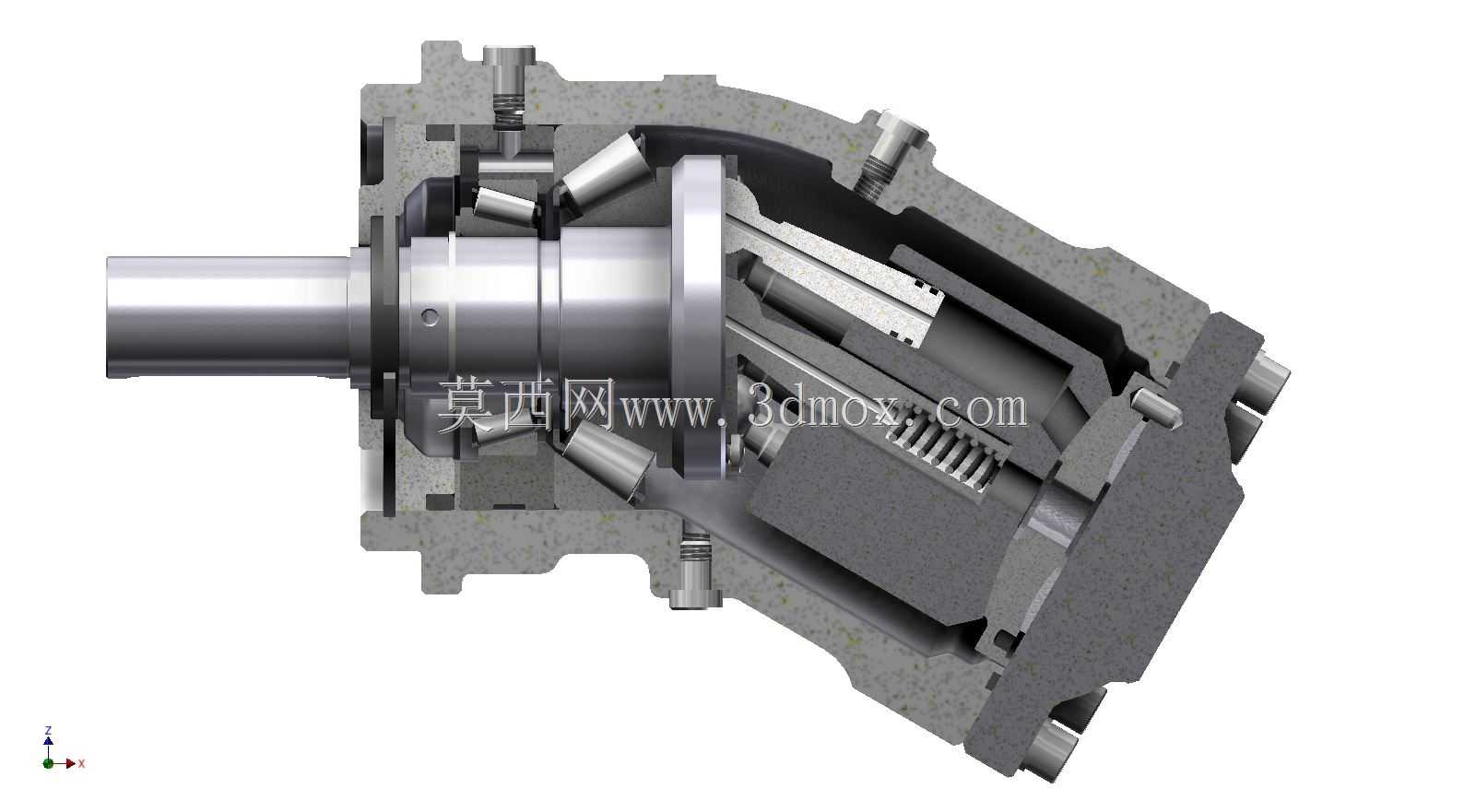

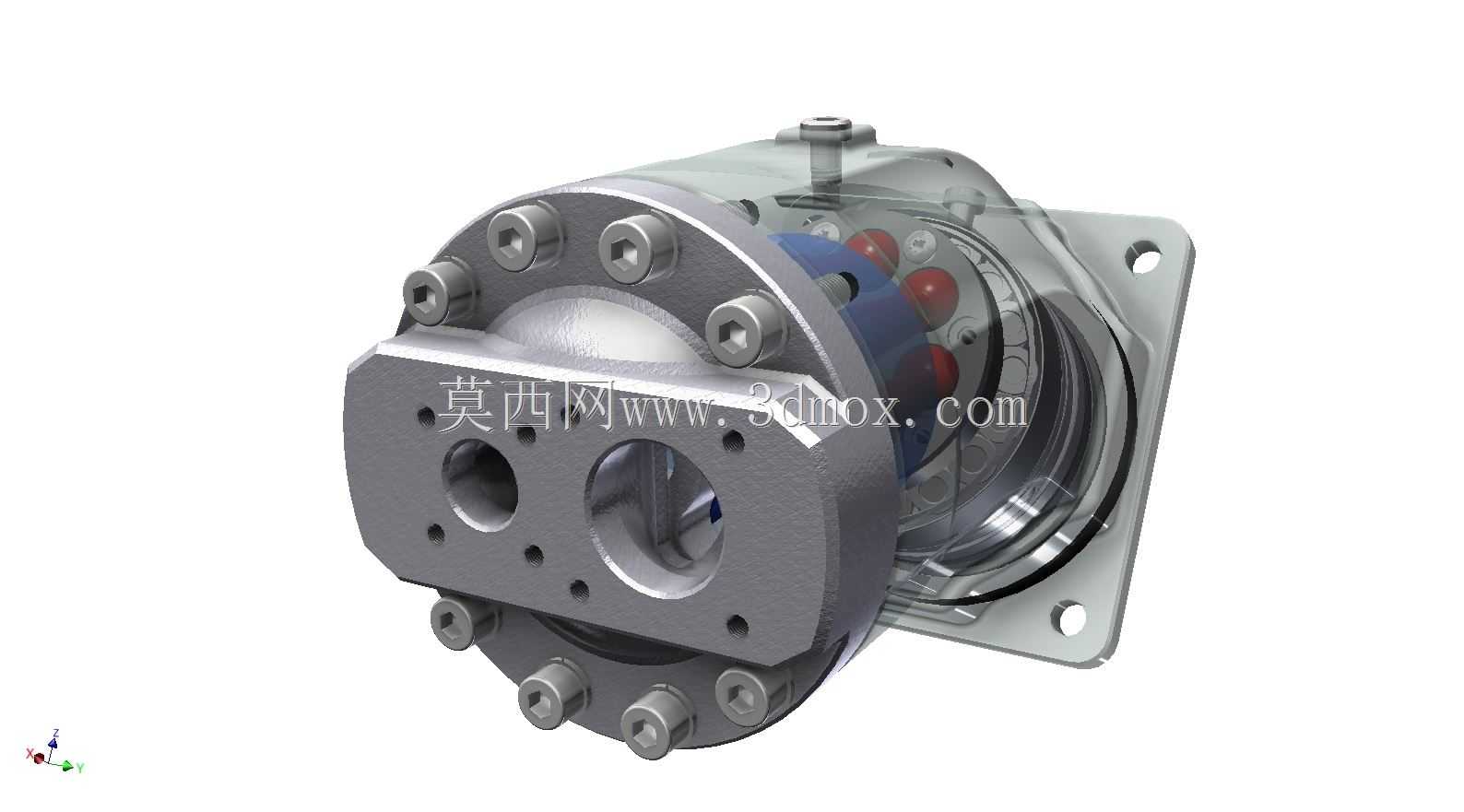

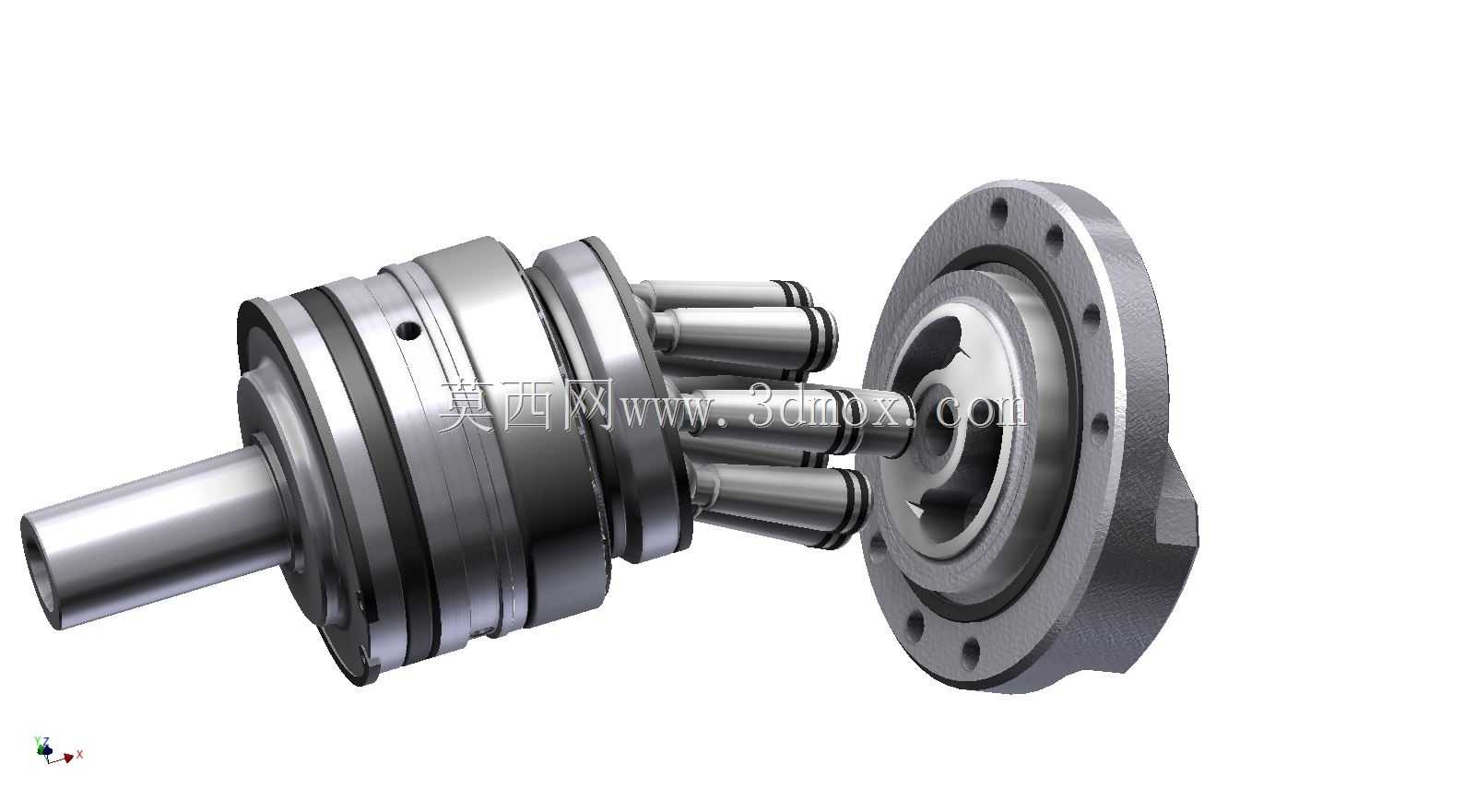

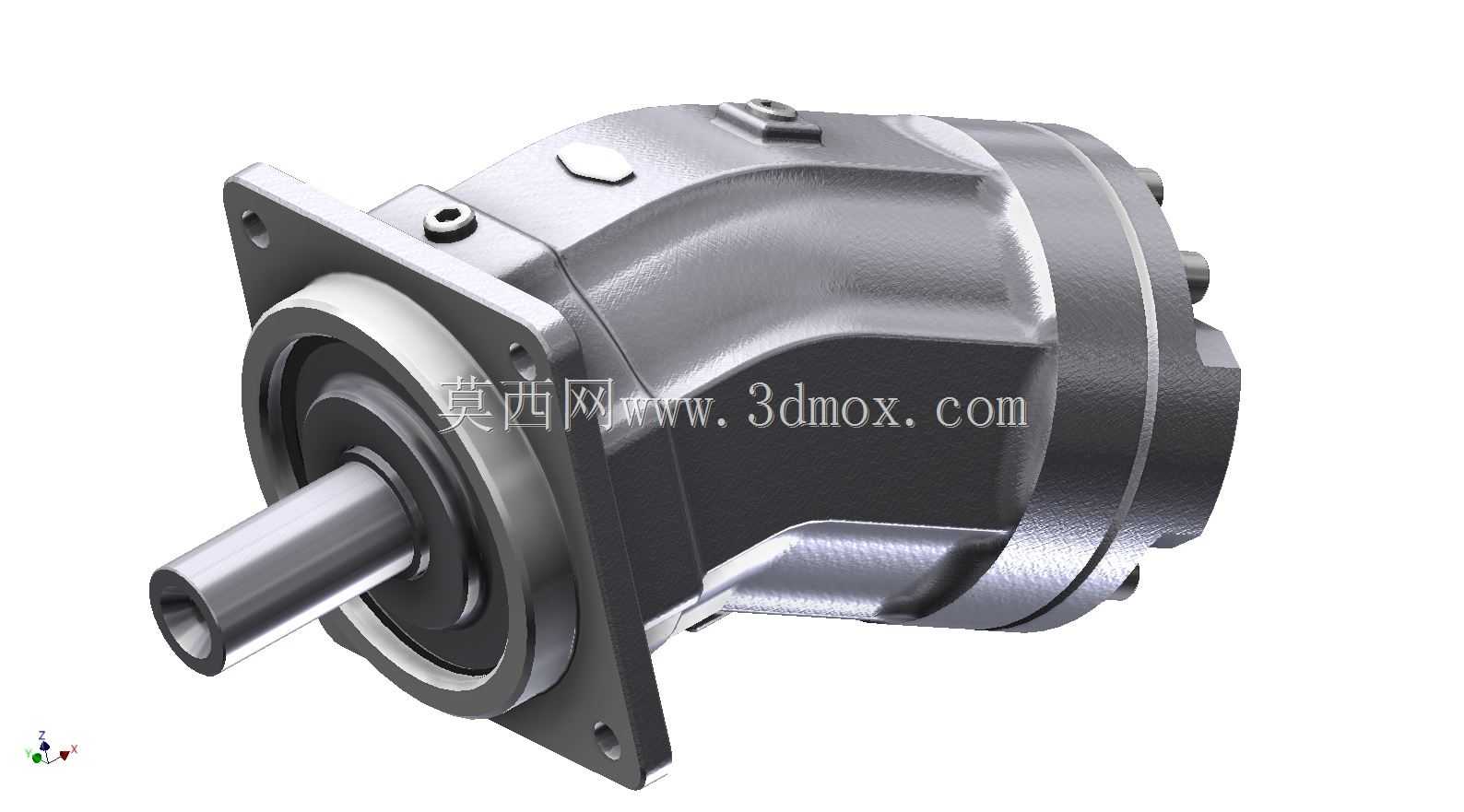

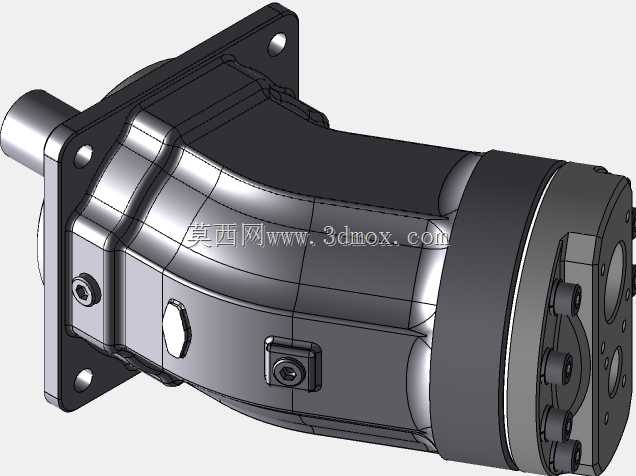

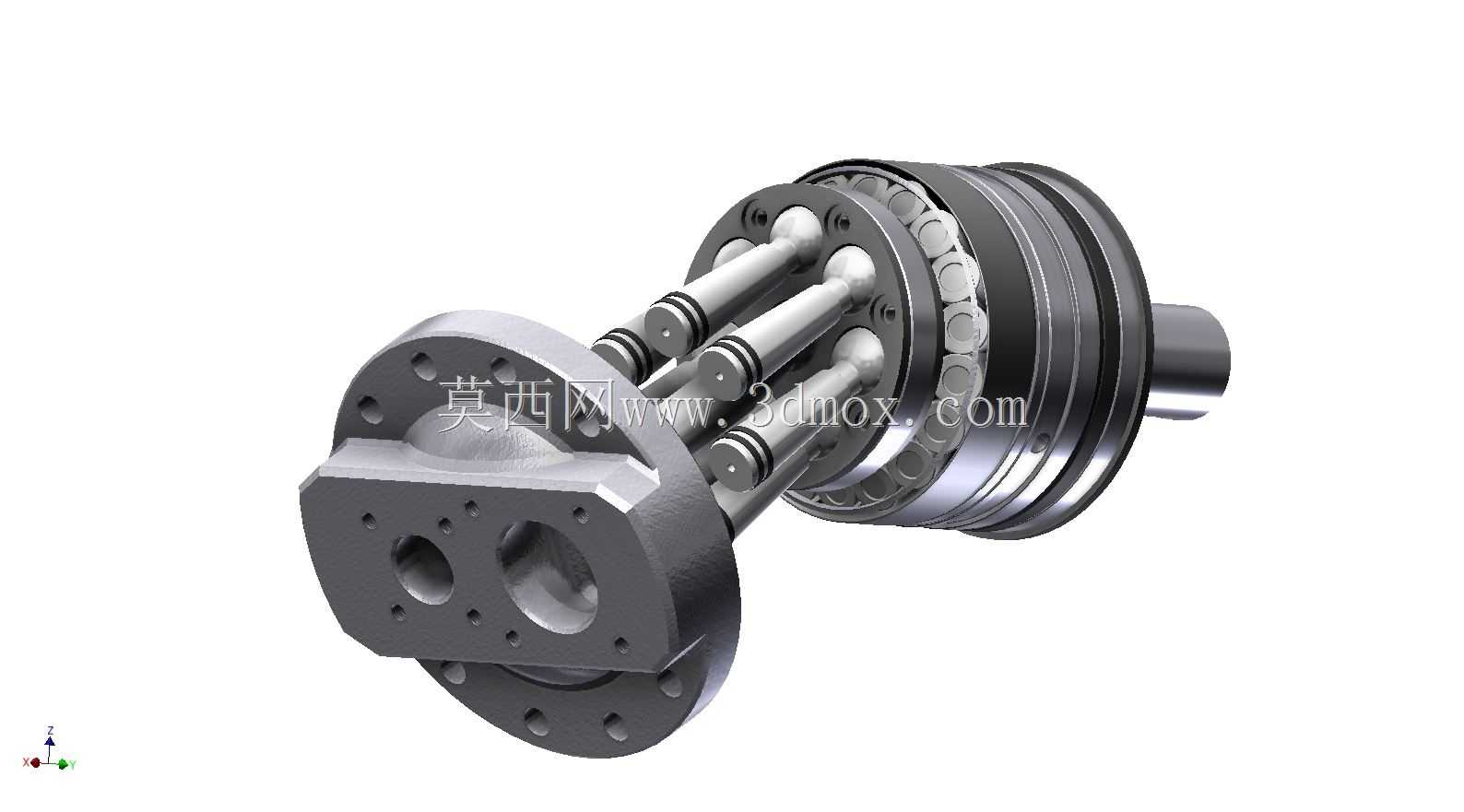

这款轴向柱塞液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械、重型矿山设备、冶金锻压装备、大型农业机械以及高端注塑机床的液压回路中，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压系统提供稳定的高压动力源，适配开式或闭式液压回路的不同工况需求。从实际用途来看，它可以为液压油缸、液压马达等执行元件提供高压油液，驱动设备完成举升、回转、行走、夹紧等重载作业动作，相比齿轮泵、叶片泵这类液压泵，它的额定工作压力更高，容积效率更稳定，在高压大流量的工况下长期运行也能保持可靠的性能输出，尤其适合负载波动大、连续作业时长高的工业作业场景。产品功能特性上，这款轴向柱塞泵采用斜轴式柱塞排布结构，缸体与传动轴之间存在固定倾角，柱塞在缸体柱塞孔内随传动轴旋转的同时做往复直线运动，通过柱塞腔的容积变化完成吸油与压油过程，内部设计有配流盘结构实现高低压油腔的精准隔离，避免高低压油液串腔，同时柱塞与缸体孔、配流盘与缸体端面之间都采用了高精度的摩擦副设计，配合合理的间隙补偿结构，能够在高压工况下自动补偿磨损量，长期保持较高的容积效率，泵体自带的密封结构可以有效防止油液外泄漏，同时避免外界杂质进入泵体内部污染油液。从设计思路来看，这款泵的整体结构围绕高压工况下的可靠性与运行平稳性展开，传动轴采用悬臂支撑结构搭配高强度轴承组，能够承受径向与轴向的复合载荷，缸体采用轻量化高强度合金材质，在保证结构强度的前提下降低旋转部件的转动惯量，减少高速旋转时的振动与噪声，进出油口采用标准化的法兰连接接口，能够适配不同通径的液压管路，泵体外壳设置有安装定位止口与固定螺栓孔，方便用户在设备机架上完成定位安装。外形尺寸与安装边界方面，这款泵的主体呈阶梯圆柱状结构，输出轴端为标准圆柱轴伸，搭配平键连接结构传递扭矩，安装法兰位于泵体靠近轴伸的一端，与设备安装面贴合后可以保证传动轴与原动机输出轴的同轴度要求，泵体的最大径向尺寸可以满足狭小安装空间内的布置需求，进出油口的位置设置在泵体尾部侧面，方便管路的走向布置与后期维护拆装，整体安装边界不会占用过多的设备布置空间，能够适配不同主机的安装空间要求，用户在配套设计时只需要预留出对应轴伸长度、法兰安装尺寸以及管路操作空间即可完成整机配套。
