台式小型砂带研磨打磨设备结构设计

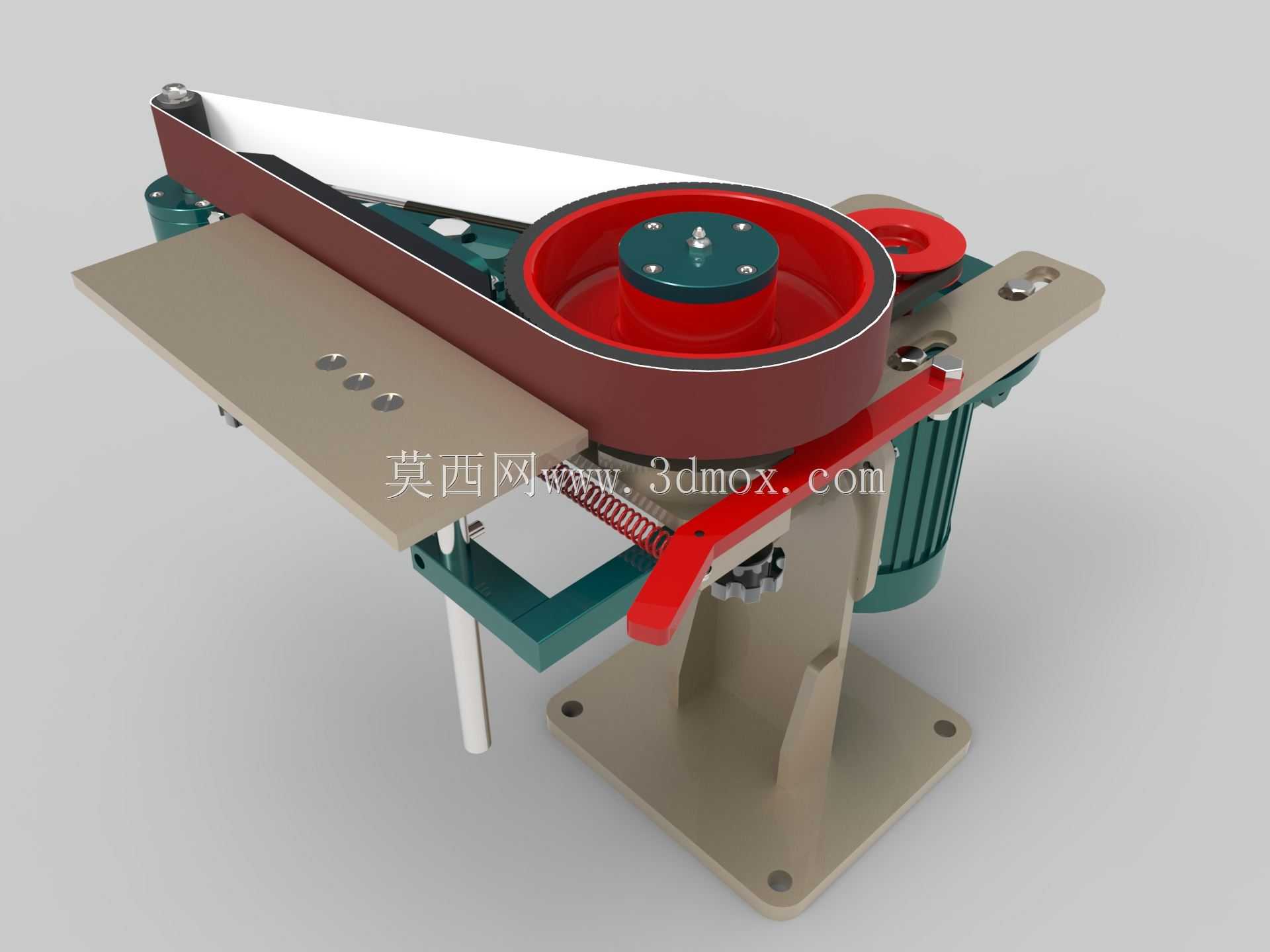

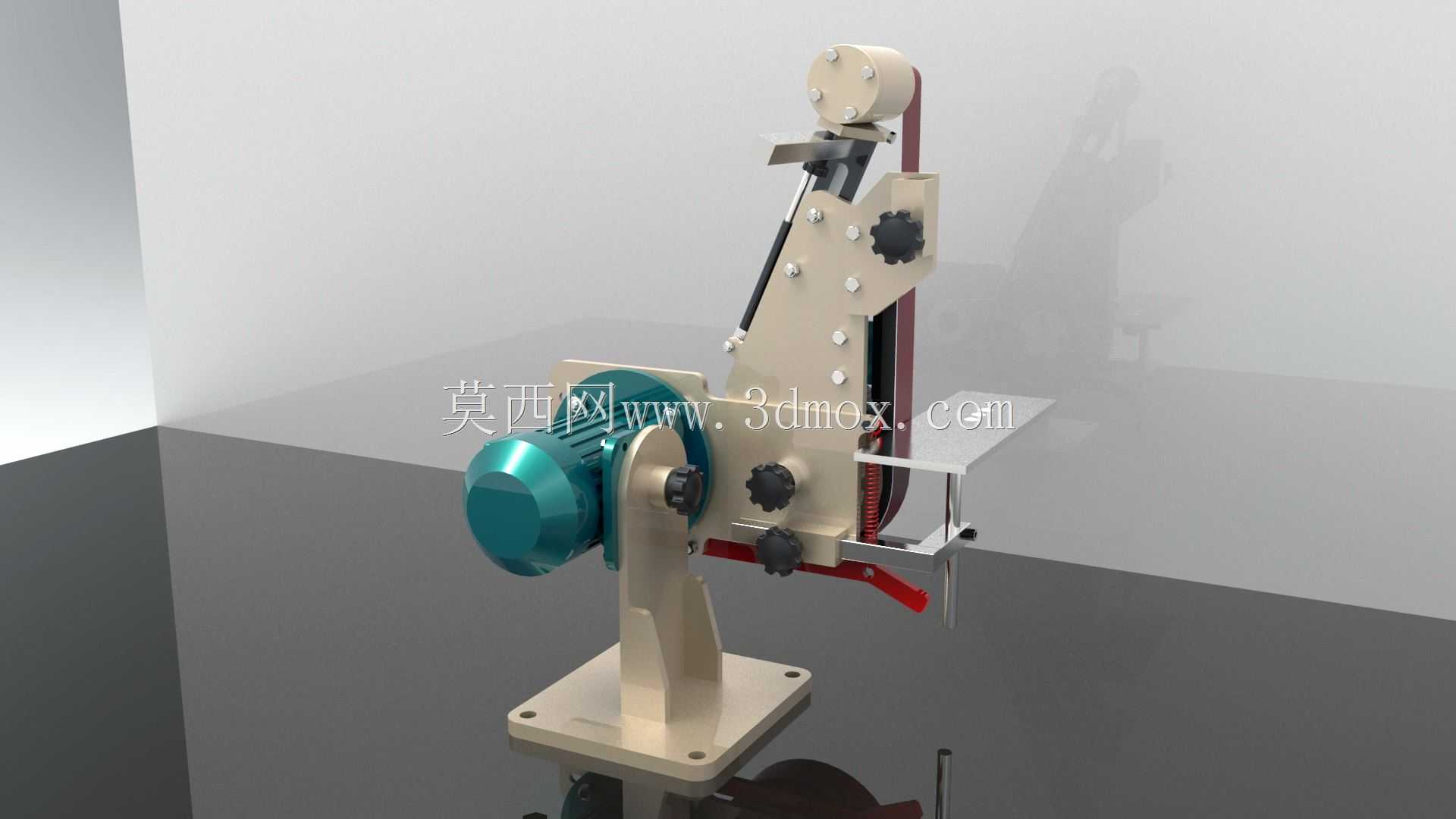

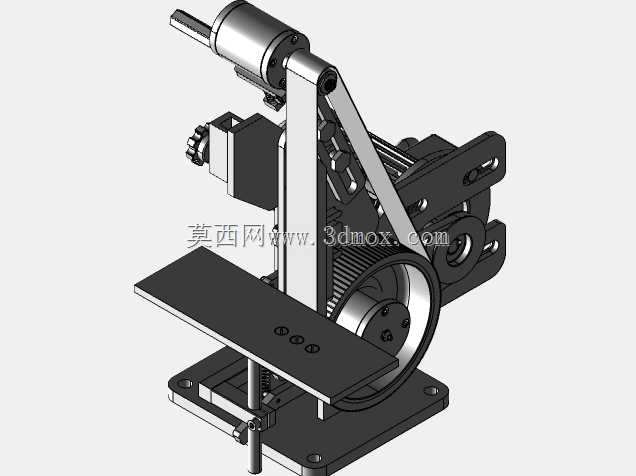

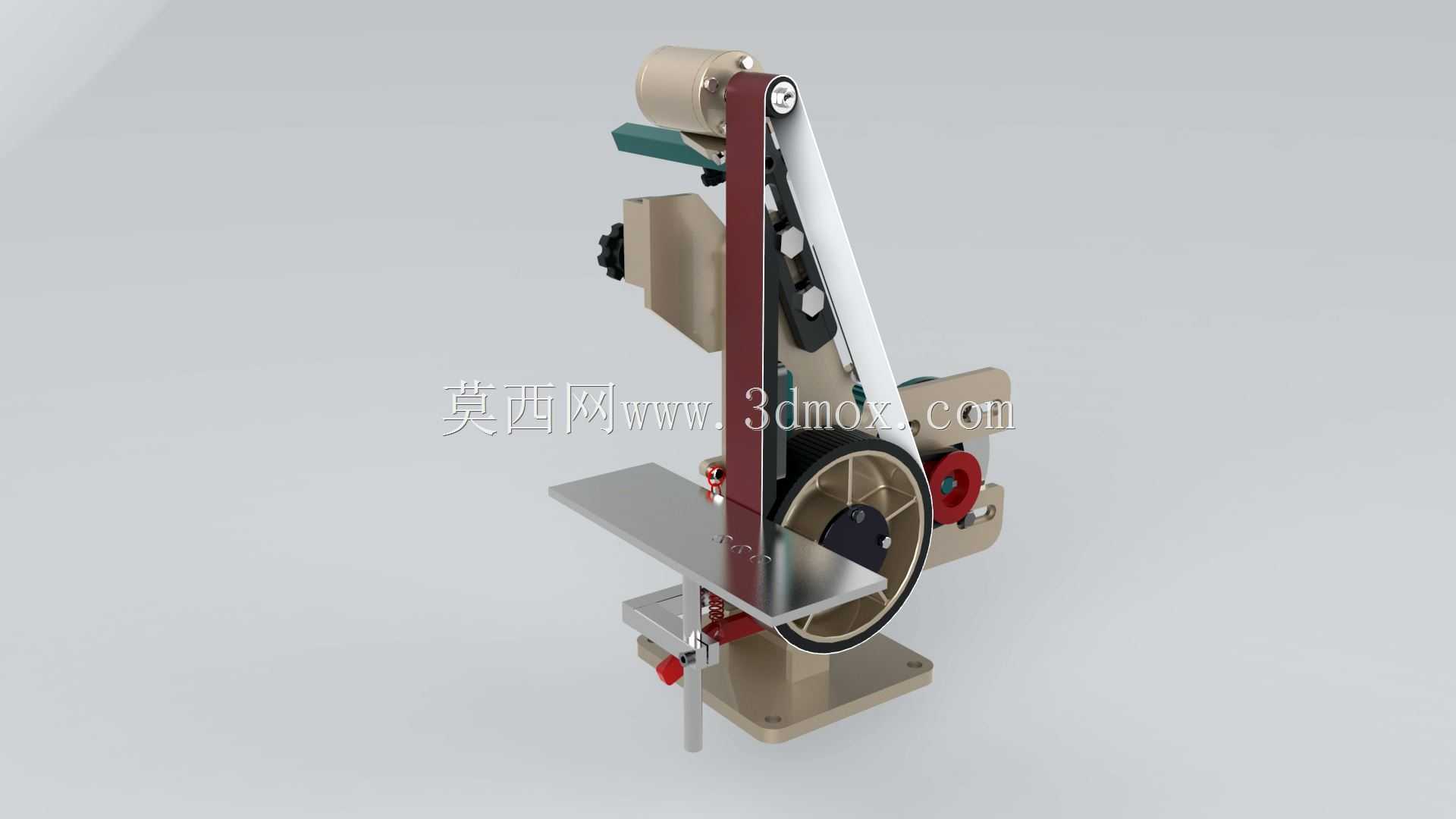

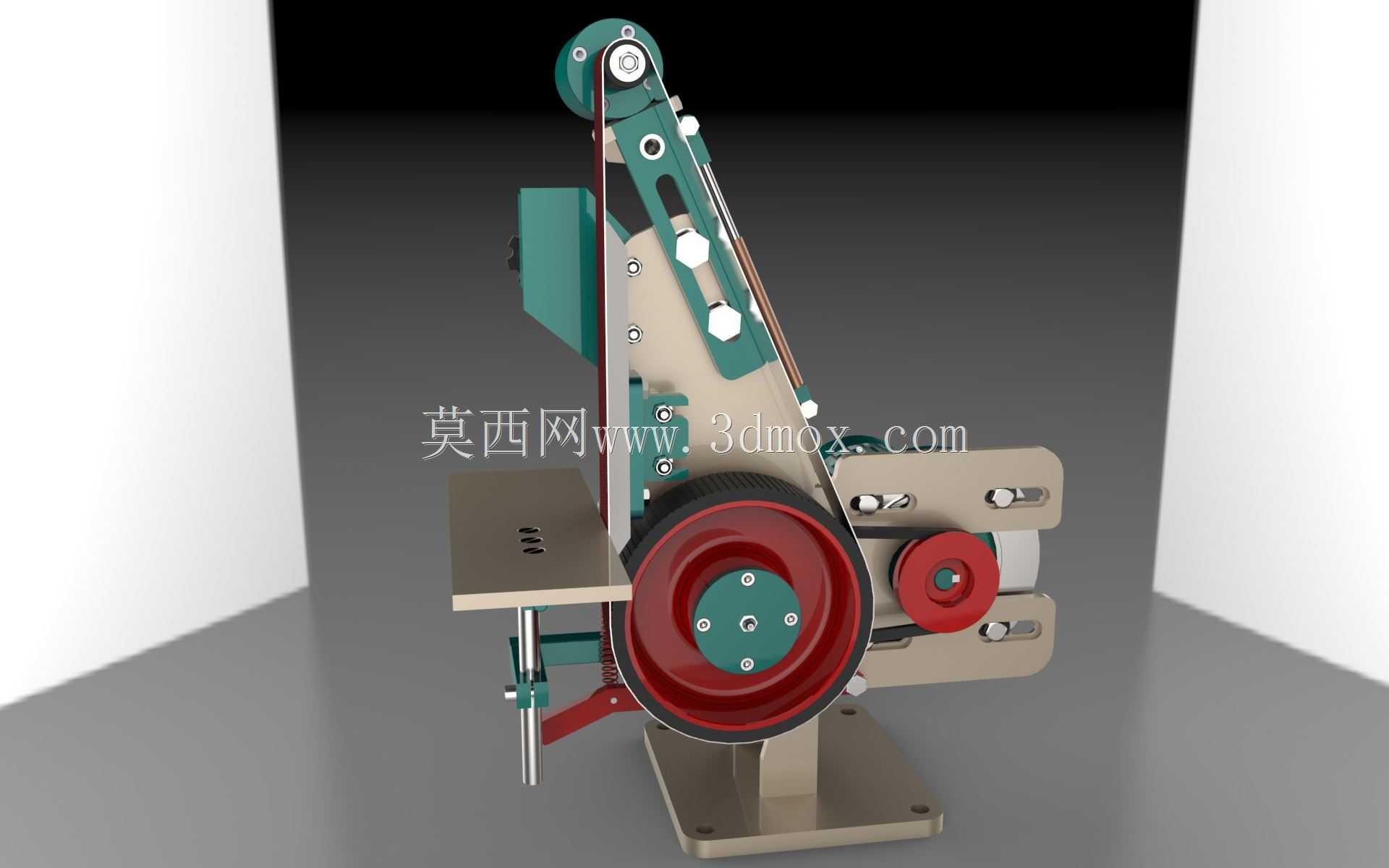

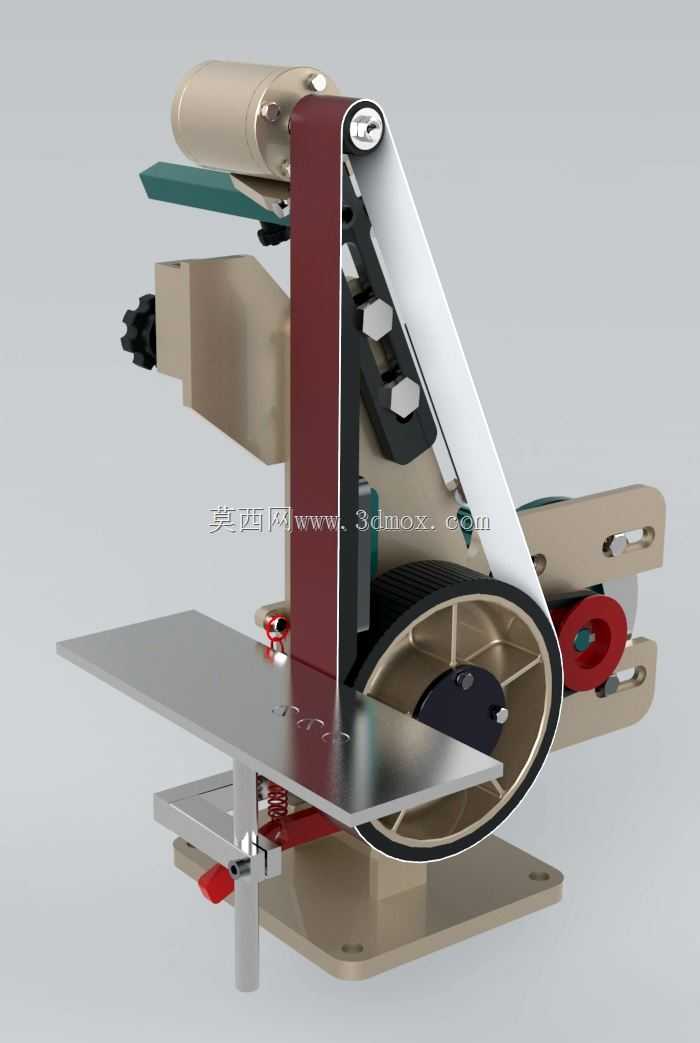

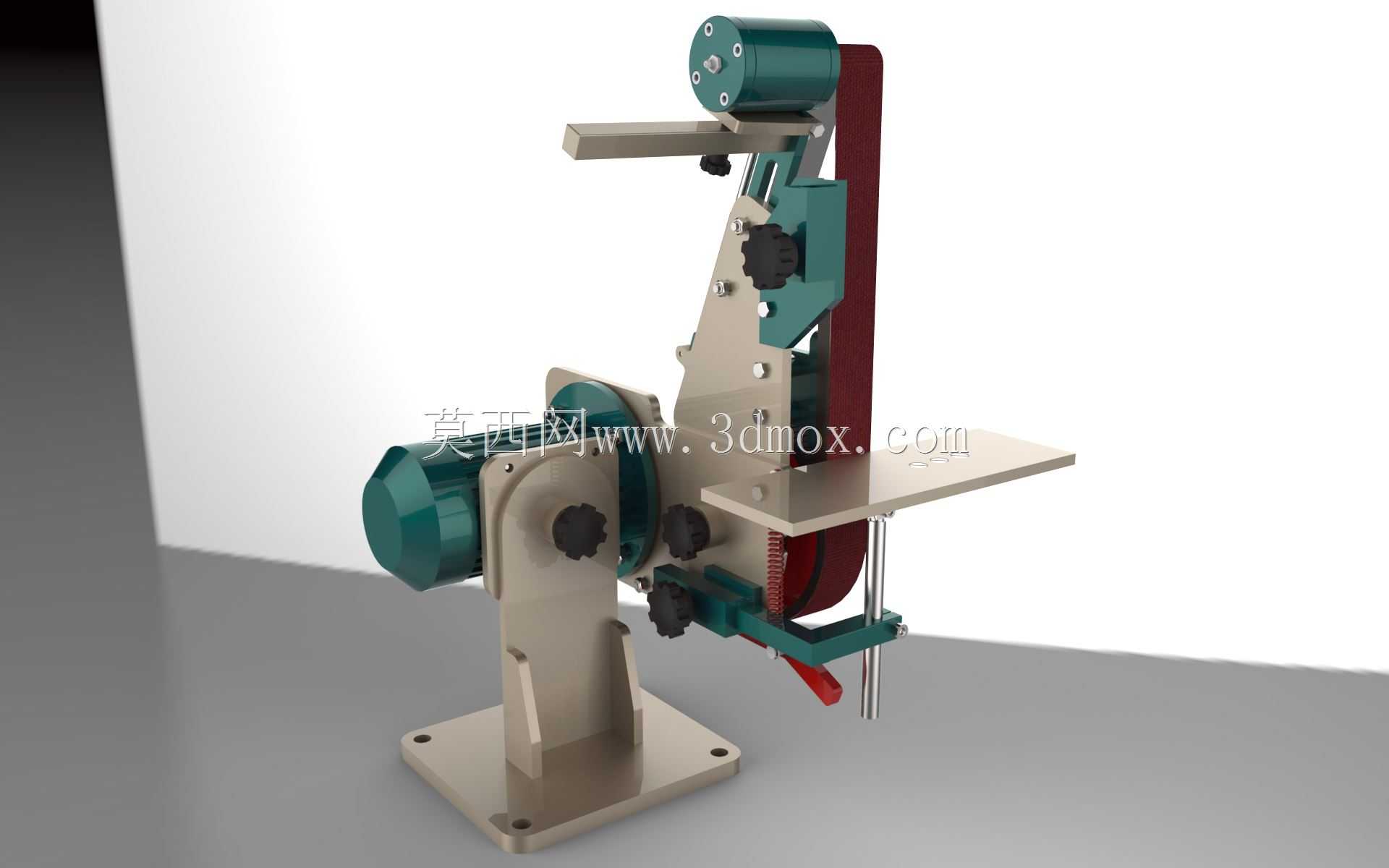

这款台式砂带研磨设备主要面向小型五金加工、机修车间、手工工坊以及精密零件修配场景设计，可完成金属工件的去毛刺、刃口打磨、焊缝整平、表面抛光以及小尺寸零件的外圆、平面修磨作业，适配日常维修、小批量零件加工、刀具修磨等多种作业需求，相比大型固定式磨床占用空间更小，部署灵活，可直接放置于常规工作台面使用，无需额外做地基固定。设备整体采用立式悬臂布局，底座为平整金属安装板，可通过螺栓直接固定在工作台面上，安装边界仅需预留底座周边十厘米左右的操作与维护空间，整体高度适配成年人站立操作的舒适高度，工作台托板高度可根据打磨需求做微调，适配不同尺寸工件的打磨作业。动力传递采用带轮减速结构，将驱动电机的高转速转换为砂带运转的合适线速度，既保证打磨效率，也避免砂带转速过高导致工件过热退火，张紧结构集成在悬臂支架上，可快速调整砂带张紧度，更换不同目数砂带时操作便捷，无需复杂拆装流程。设备的接触轮做了动平衡调校，运转时振动幅度小，长时间作业不会出现明显偏移，砂带背面设置有硬质支撑板，打磨平面工件时可获得平整的加工面，针对异形工件打磨也可利用砂带的柔性接触面完成弧面、不规则轮廓的修磨。侧边设置有工件靠架，打磨小型零件时可将工件靠在托架上稳定进给，避免手持工件出现打滑或打磨过量的问题，驱动部分做了安全防护设计，传动带轮外侧设置有护罩，避免作业时异物卷入传动结构，同时也能防止操作人员误触运转部件。整体结构兼顾了刚性与操作便利性，所有受力部件均采用金属材质加工，可承受长时间高频次打磨作业的负载，砂带的运行轨迹经过调校，运转时不会出现跑偏问题，日常维护仅需定期检查张紧度、更换磨损砂带即可，维护成本低，适配多场景下的灵活打磨作业需求。
