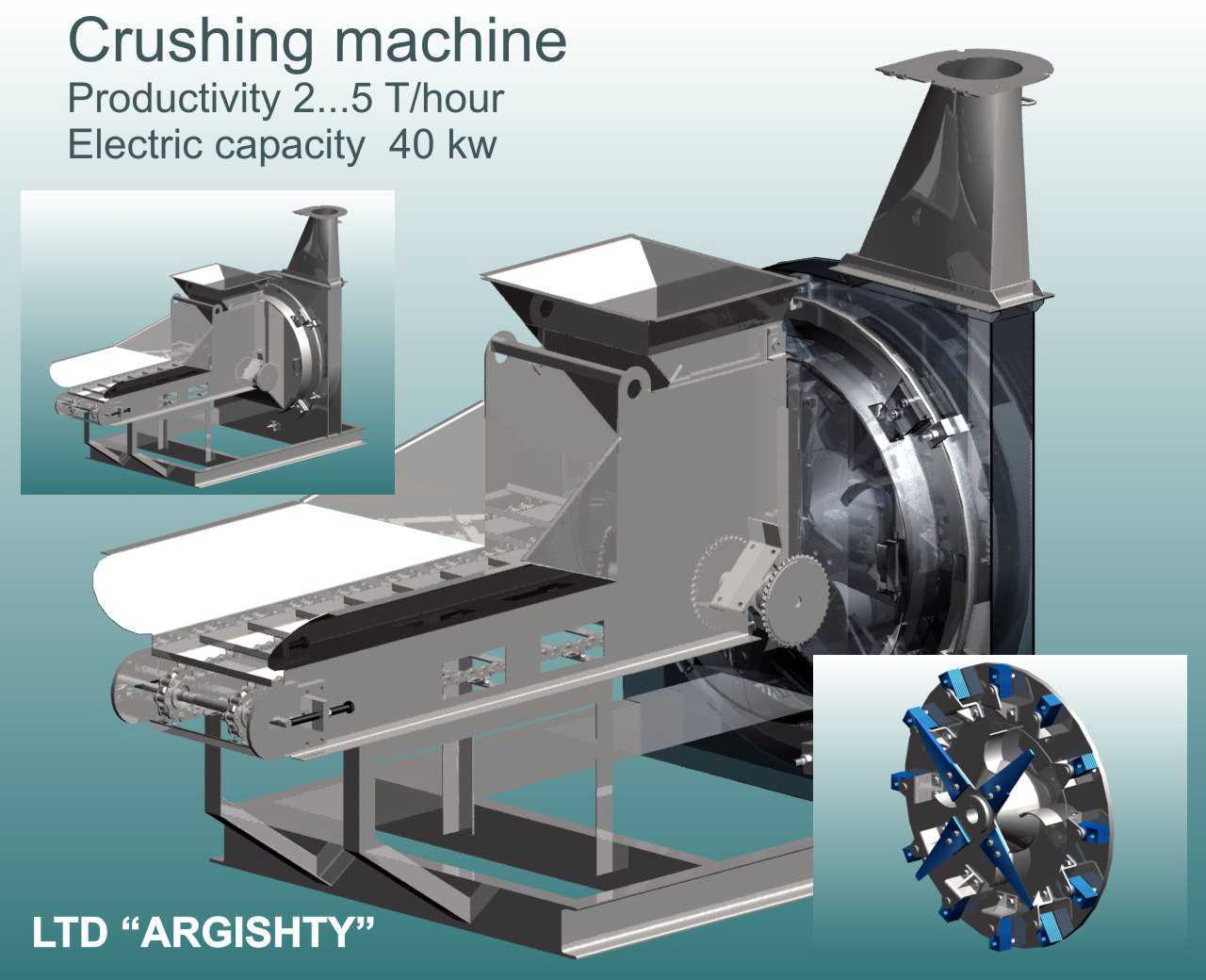

工业用锤片式物料粉碎处理设备结构

　　该破碎设备主要面向矿山砂石骨料生产、建筑固废资源化处理、生物质原料预处理等工业场景，可对中等硬度以下的脆性物料进行连续粉碎作业，入料粒度适配150mm以下的块状物料，出料粒度可通过调整内部筛网间隙控制在5-30mm区间，适配不同下游工序的物料粒径要求。设备整体采用卧式转子结构设计，上部设置倾斜式进料导料槽，导料槽角度设置为35度，既能够保证物料依靠自重顺畅滑入破碎腔，又可避免破碎过程中物料飞溅外溢，进料口法兰尺寸可对接常规皮带输送机的出料端，无需额外定制转接料斗，降低现场安装的改造成本。设备核心破碎部件为周向均布的锤片组件，锤片采用铰接方式安装在转子盘的销轴上，转子高速运转时锤片在离心力作用下向外甩开，通过冲击、剪切、

　　研磨的复合作用对进入腔体内的物料进行粉碎，铰接结构的设计可在锤片遇到不可破碎的硬质异物时产生避让，减少刚性冲击对主轴、轴承座等核心部件的损伤，延长设备整体使用寿命。破碎腔侧壁采用可更换的耐磨衬板结构，衬板通过沉头螺栓固定在腔体壁上，磨损后可单独拆卸更换，无需整体更换腔体壳体，降低后期运维的配件成本。设备下部设置带式出料输送机构，输送面与设备底座采用一体化焊接结构，输送辊筒的轴线与转子轴线保持平行，输送速度与转子转速做匹配设计，可将粉碎完成的物料连续均匀输出至下游输送设备，避免破碎腔底部出现物料堆积堵料的问题。设备驱动端采用皮带轮传动结构，电机安装位设置在设备底座的侧方预留平台上，中心距可通过滑轨调整，方便皮带安装与张紧度调节，

　　传动部位外侧设置可拆卸的安全防护罩，避免运转过程中人员接触转动部件引发安全事故。转子两端采用调心滚子轴承作为支撑，轴承座设置独立的润滑脂注油通道，可在设备不停机的状态下完成定期润滑维护，轴承座与设备底座之间采用定位销配合螺栓连接，保证长期运转过程中转子的同轴度，减少振动引发的结构疲劳。设备底座采用型钢焊接框架结构，底部预留12个M24的地脚螺栓安装孔，安装孔的位置尺寸适配常规混凝土基础的预埋螺栓布局，设备整体安装完成后进料口中心距地面高度为1850mm，出料输送端的落料点距地面高度为600mm，可直接对接常规高度的接料设备或输送线。设备侧面设置检修快开门，门体通过铰链与腔体连接，开启角度可达120度，日常更换锤片、

　　筛网或检查腔体内壁磨损情况时，无需拆卸上部进料结构即可完成操作，大幅缩短设备停机维护的时间。从结构设计逻辑来看，该设备将破碎功能与出料输送功能集成在同一底座上，整体结构紧凑，现场安装时仅需完成地脚固定、电机接线即可投入使用，无需额外搭建出料输送的支撑结构，适合中小型生产线的快速部署，同时各易损部件均采用模块化快拆设计，降低了一线运维人员的操作难度，在保证破碎效率的前提下，尽可能压缩了设备的占地空间与安装调试周期。
