钼精矿加工生产车间整体布局三维设计

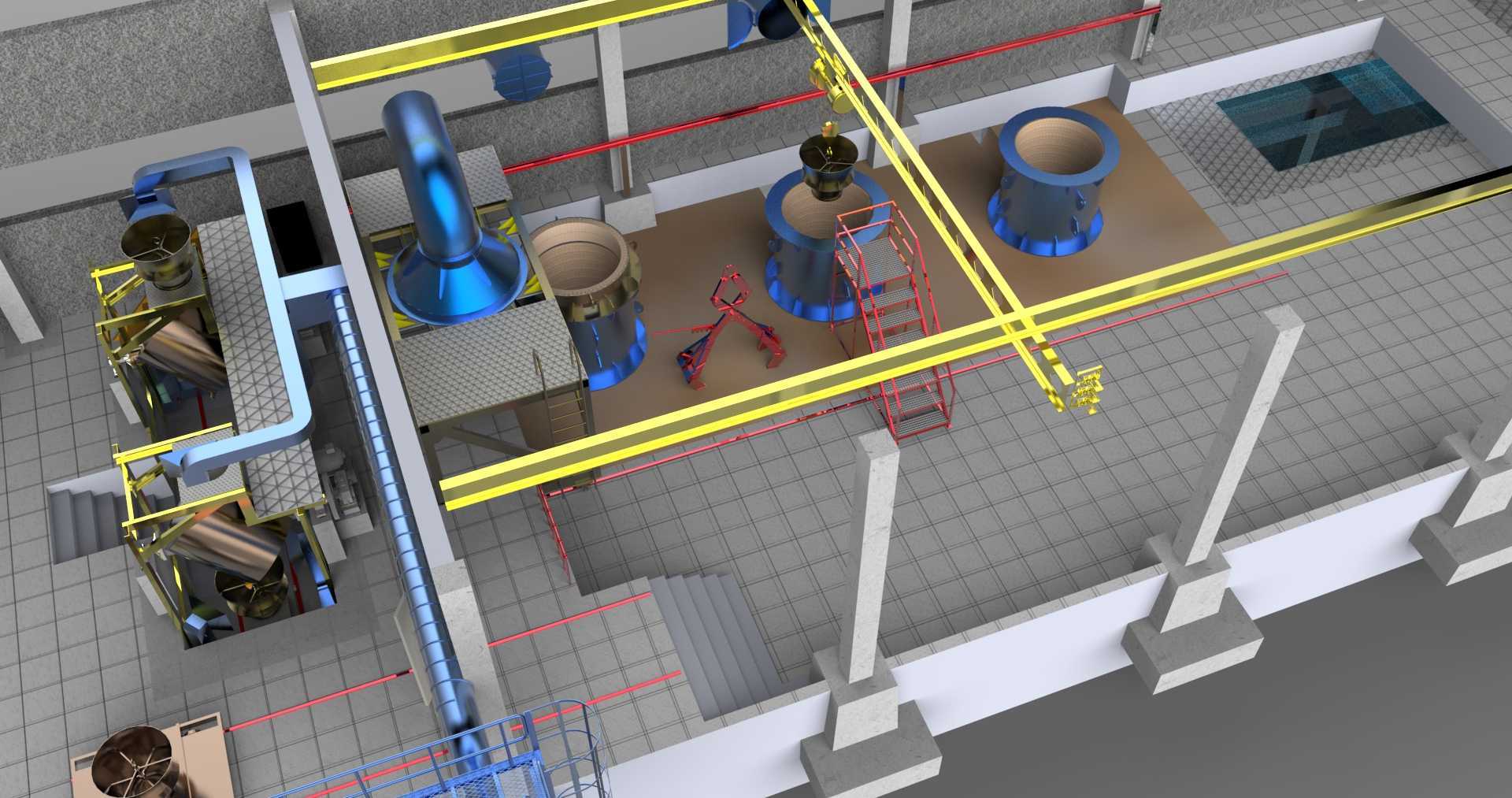

　　这套三维场景还原了钼精矿加工车间的完整生产布局，覆盖从原料预处理到精选产出的核心作业区域，建模时严格遵循有色选矿厂的设计规范，兼顾工艺流畅性与设备检修空间预留。场景内核心作业区布置了多台浮选柱类精选设备，设备沿厂房纵向排布，配套的矿浆输送管线采用分层架空设计，黄色管线为矿浆主输送管路，沿厂房柱距走向架设，红色管线为药剂添加支路，沿设备操作侧敷设，蓝色管路为生产供水管线，兼顾设备冷却与工艺调浆需求，管线排布时避开了设备吊装孔与检修通道，所有架空管线的支撑支架间距符合管路载荷设计要求，避免长期运行出现挠度变形。车间地面做了功能分区划分，设备安装区采用耐磨混凝土地面并做防腐处理，人员操作通道铺设防滑地砖，柱脚位置做了混凝土包脚防护，

　　避免物料转运过程中碰撞结构柱。场景左侧布置的是原料预处理及粗选给料设备，配套的爬梯、操作平台护栏高度符合工业安全规范，平台格栅板采用防滑设计，设备操作位预留了足够的操作空间，可满足日常巡检、设备易损件更换的作业需求。厂房内的楼梯位置结合人员动线设计，分别连通原料区、主作业区与成品输出区，避免不同工序的作业人员动线交叉。主作业区的浮选设备周边预留了1.2米宽的检修通道，设备顶部的起重作业空间无管线遮挡，可满足设备检修时的吊装需求。场景内的地坑区域做了安全防护边设计，配套的盖板承重满足日常巡检人员通行要求，地坑内布置的是矿浆循环泵类设备，预留了设备检修的抽拉空间。建模过程中对设备的安装边界做了精准校核，

　　每台核心设备的基础尺寸与实际安装要求一致，设备与墙面、柱体的间距满足安装施工与后期运维的最小空间要求，管线与设备接口的位置完全匹配实际工艺走向，避免出现安装干涉问题。车间内的辅助设施包括消防器材放置点、应急照明点位、物料临时堆放区，都按照选矿车间的安全设计规范布置，物料堆放区靠近成品输出通道，可减少转运距离。这套三维布局可用于选矿厂新建项目的方案评审、工艺动线优化，也可作为车间操作人员的岗前培训可视化素材，帮助相关人员快速熟悉车间内的设备分布、管线走向与作业风险点，在设计阶段就规避后期施工、运维阶段可能出现的布局不合理问题，比如管线交叉碰撞、检修空间不足、动线交叉影响生产效率等常见问题。
