星形手拧调节锁紧螺母结构设计

　　这类星形手拧螺母在日常设备装配、调试环节的出镜率极高，不管是小型试验台架的工装夹具、非标自动化设备的可调挡块、医疗器械的操作手柄锁紧，还是民用健身器材、户外装备的快拆调节结构，都能看到这类零件的应用。区别于普通六角螺母需要借助扳手才能拧紧的特性，这类带星形外缘的螺母完全可以徒手操作，不需要额外辅助工具，在需要频繁松紧、手动调节锁紧力的场景下，操作效率能提升数倍，也避免了工具拧动时对零件表面镀层的刮损。

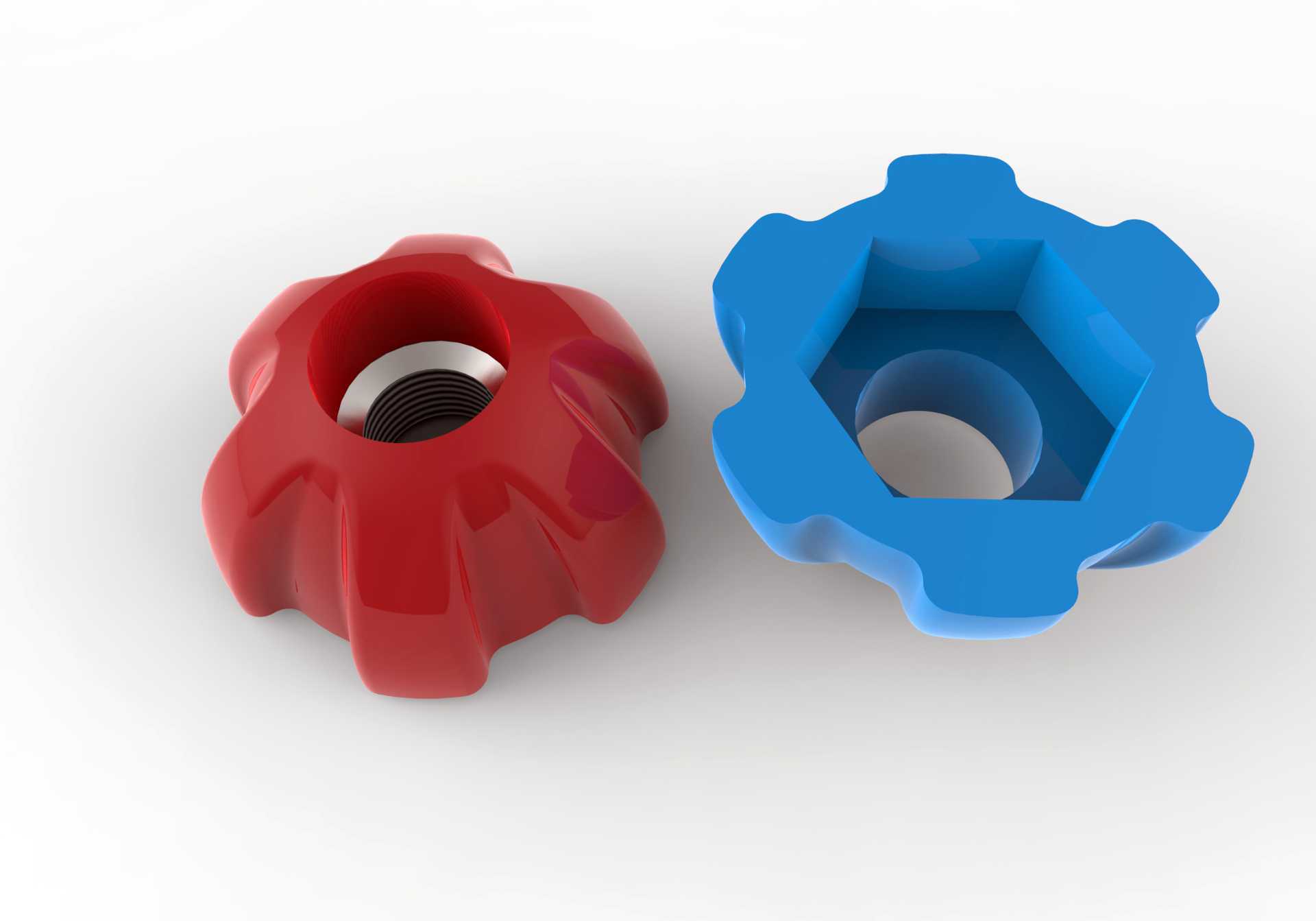

　　从结构设计逻辑来看，两款不同结构的手拧螺母分别适配不同的安装需求。红色款为内螺纹通孔结构，中心嵌装金属螺纹嵌件，外围是包覆式的星形防滑握持结构，这种嵌装设计的核心考量是兼顾握持手感与螺纹连接强度——如果整体采用硬质金属制作，冬季徒手操作时触感冰凉，且拧动时边角容易硌手，而外围采用工程塑料材质的话，既可以降低零件整体重量，也能通过塑料本身的阻尼感提升拧动时的摩擦力，内嵌的金属螺纹件则能保证反复松紧过程中螺纹不会出现滑牙、磨损的问题，连接强度完全满足中低载荷的锁紧需求。外缘的星形凸起做了圆弧过渡处理，每个凸起的弧度完全贴合人体指腹的受力曲线，拧动时手指不会出现打滑，即使手上沾有少量油污，也能施加足够的锁紧力矩。

　　蓝色款为内六角通孔的手拧旋钮结构，中心的六角孔可以直接套在六角头螺栓或者六角导杆上，不需要加工内螺纹，直接通过旋钮的旋动带动杆件做轴向位移，或者直接锁紧在杆件的对应位置，这类结构更多用在需要快速调节行程的场合，比如设备门板的快速压紧、导杆上限位环的位置调整，不需要旋转多圈螺纹，只需要将旋钮拧松后滑动到指定位置再拧紧即可，调节效率更高。外缘的星形结构和红色款采用了相同的握持弧度，但是整体壁厚做了加厚处理，因为这类无螺纹的旋钮在锁紧时需要承受更大的径向挤压力，加厚的壁厚可以避免锁紧力过大时出现外缘开裂的问题。

　　从安装边界尺寸来看，这类手拧螺母的外径通常控制在40mm到60mm之间，这个尺寸区间刚好适配成年人手掌的握持范围，外径过小的话手指捏持时发力困难，外径过大则会占用过多安装空间，在紧凑的设备结构中容易和周边零件产生干涉。中心的螺纹规格或者内六角规格可以根据实际安装需求做适配，常见的规格覆盖M4到M12的普通公制螺纹，以及对应规格的内六角孔，零件的总高度通常不超过20mm，安装后突出安装面的尺寸较小，不会因为突出过多造成磕碰或者勾挂。两款零件的底部都做了平整的接触面设计，锁紧时和被固定件的表面完全贴合，不会出现压痕或者受力不均的问题，接触面的边缘做了微小的倒角处理，避免安装时刮伤被固定件的表面涂层。

　　在实际选型应用中，需要根据使用场景的载荷大小、操作频率选择对应的结构，如果是需要长期固定、不需要频繁拆卸的位置，选择内嵌金属螺纹的款式即可，连接稳定性更强；如果是需要频繁调节位置、快速松紧的场景，选择内六角通孔的旋钮结构，调节操作更便捷。两款零件的星形外缘都做了均匀的受力分布设计，每个凸起的受力角度经过反复验证，不管是顺时针拧紧还是逆时针拧松，手指的施力方向都能和凸起的受力面垂直，不会出现滑脱的情况，即使是戴薄手套操作，也能顺利完成拧动动作。
