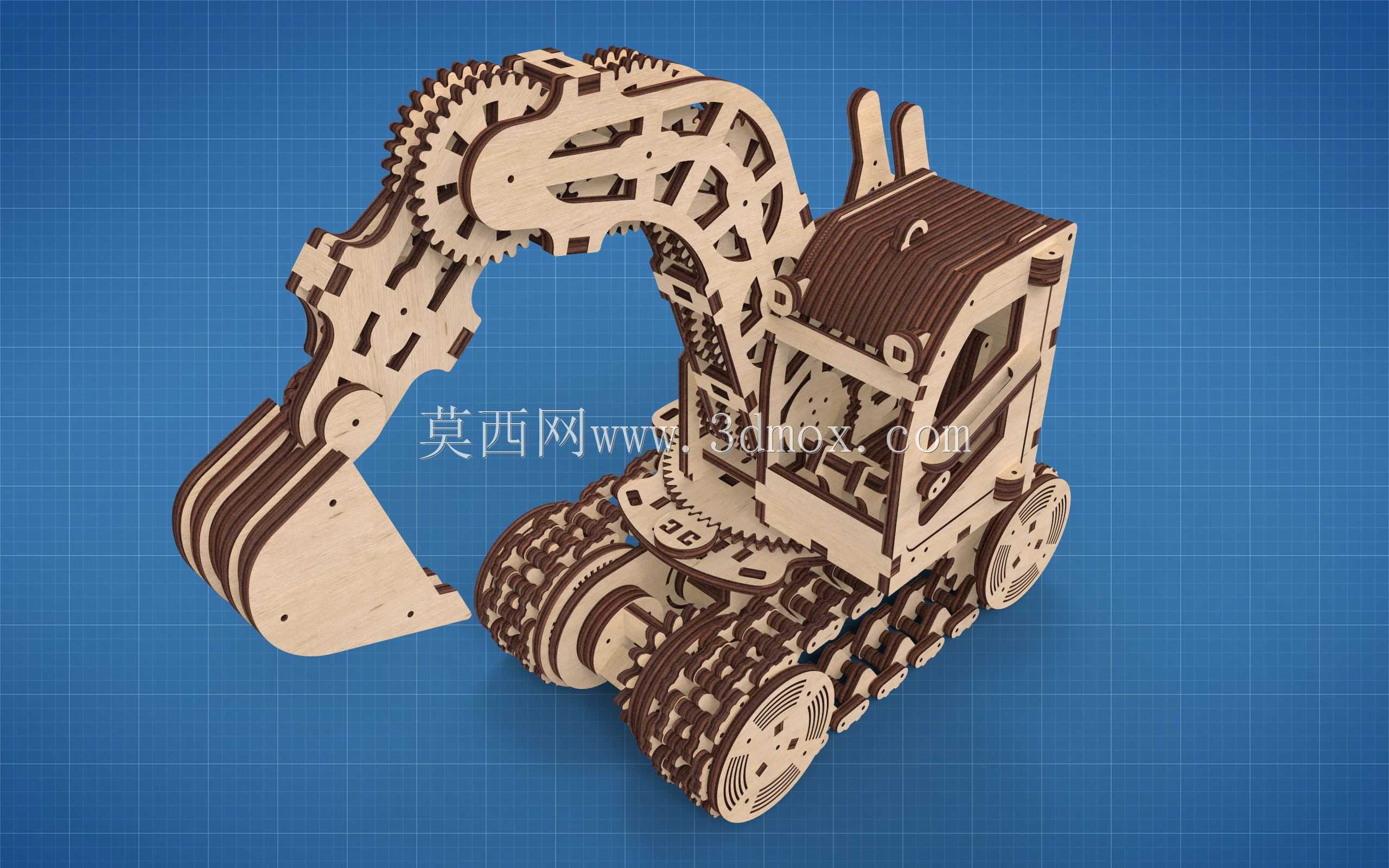

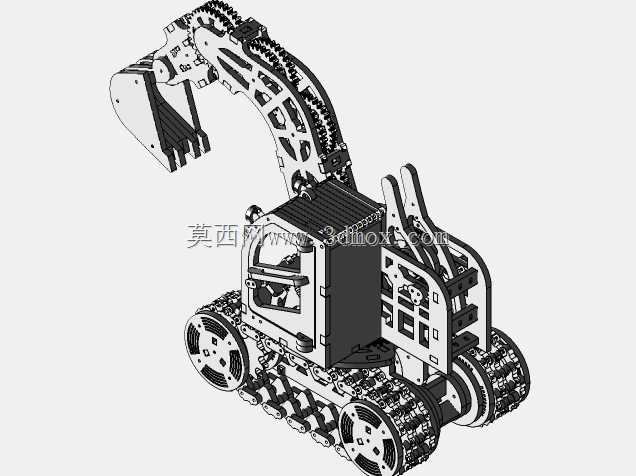

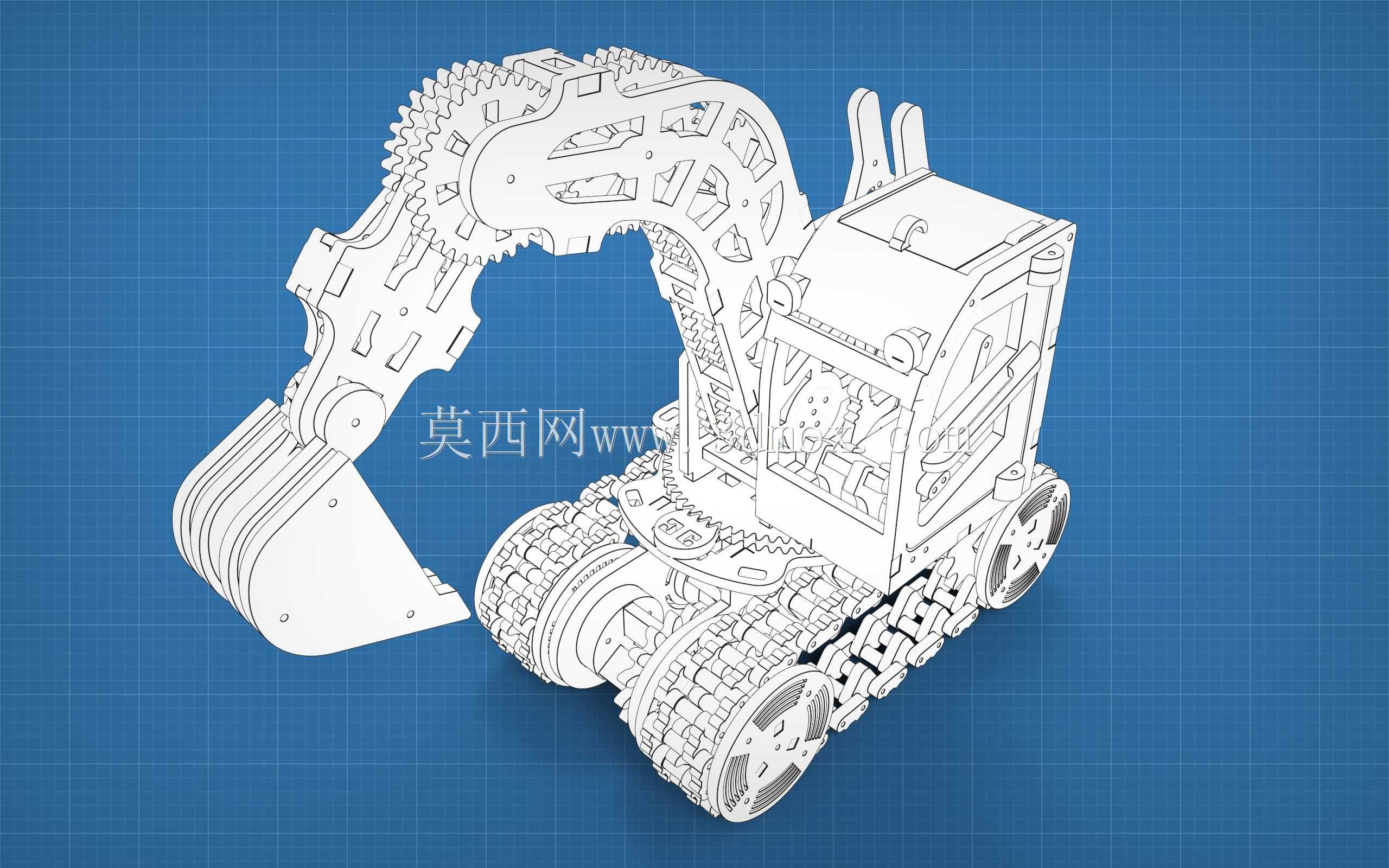

木质拼插齿轮传动履带式挖掘机摆件

这款木质拼插挖掘机作品，核心面向益智玩具、文创摆件、科教演示三大应用场景，既可以作为青少年机械结构启蒙的实操拼装载体，也能作为桌面工艺陈设品，还可用于中小学科创课堂的机械传动原理演示教具，帮助学习者直观理解齿轮啮合、履带行走、机械臂联动的基础机械逻辑。从实际用途来看，它摒弃了传统塑料玩具的一体成型结构，采用全板材拼插咬合的无胶装配设计，使用者可以通过逐件拼装的过程，完整观察从行走机构到作业臂的全部传动链路，在动手过程中建立对工程机械结构的具象认知，拼装完成后可通过手动驱动实现履带行走、动臂抬升、挖斗收放的联动动作，兼具动手趣味性与机械知识性。在功能特性上，作品采用多层胶合板激光切刻成型，所有零件依靠榫卯结构与卡位槽实现紧密配合，无需额外粘接剂或紧固件即可完成整机组装；传动系统采用多组渐开线圆柱齿轮啮合传递动力，从履带驱动轮到动臂关节齿轮组，每一级传动的齿形都经过适配调整，保证手动驱动时动作顺滑无卡滞，挖斗、动臂、机身的连接部位都设计了限位卡位，避免动作超程造成结构松脱，履带部分采用分片式链节拼合，既还原了真实履带挖掘机的行走结构特征，也保证了拼装完成后整机移动的流畅度。设计思路上，作品以真实履带式挖掘机的结构比例为参考做了适配木质加工的简化优化，在保留挖掘机核心识别特征——履带行走底盘、可弯折动臂、挖斗作业端、驾驶室造型的基础上，将原本复杂的液压传动结构替换为纯齿轮机械传动，既适配平板板材的切割加工特性，也降低了拼装难度；整体结构做了等比例缩放，所有零件都排布在标准幅面的胶合板上，板材利用率达到九成以上，切割时无多余废料产生，零件边缘的切缝宽度控制在0.1mm以内，保证拼插时的松紧度适中，既不会过松导致结构散架，也不会过紧造成拼装时零件断裂。从外形尺寸与安装边界来看，拼装完成后的整机长度约220mm，宽度约110mm，高度约160mm，整体尺寸适配常规桌面摆放，所有突出的挖斗、天线等结构都做了圆角处理，避免尖锐边角划伤使用者；底盘的履带接地宽度为95mm，接地长度为120mm，保证摆放时的稳定性，手动驱动时不会出现侧翻情况，动臂抬升的最大仰角为45度，挖斗收放的角度范围为0到60度，所有活动部件的运动边界都做了结构限位，不会出现零件脱出的问题，整机拼装完成后无需额外支撑即可稳定放置，适配书架、桌面、展柜等多种陈设场景。
