等径直通卡套式液压管路连接接头

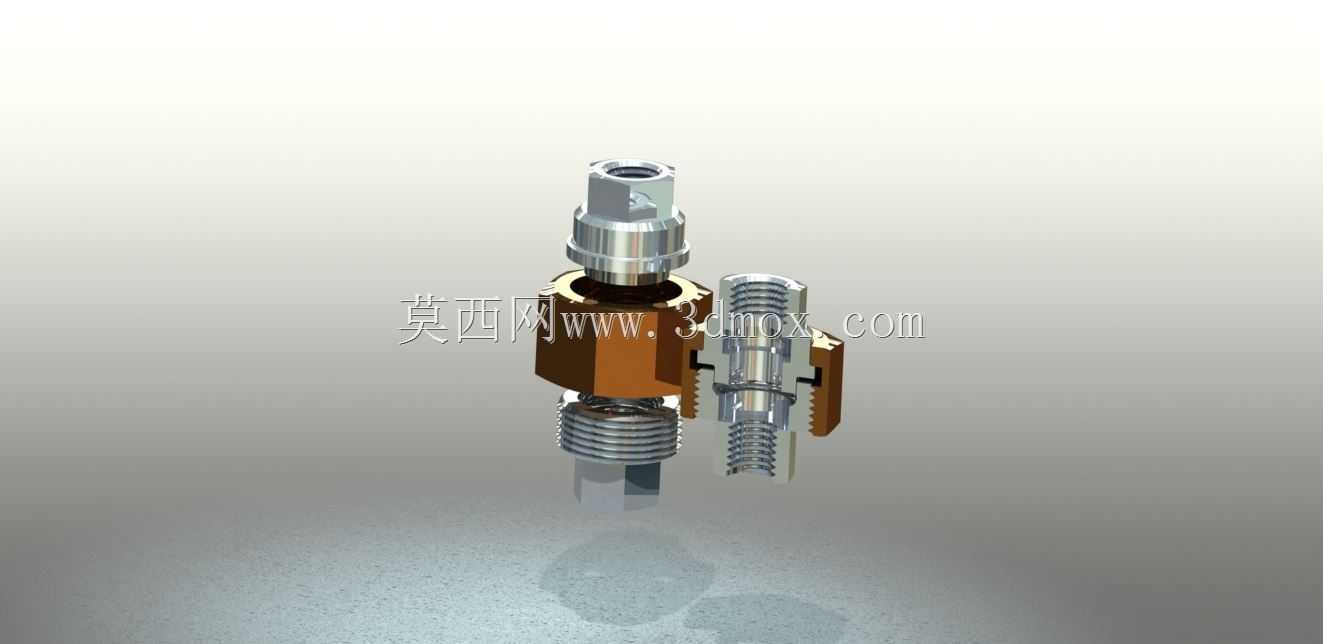

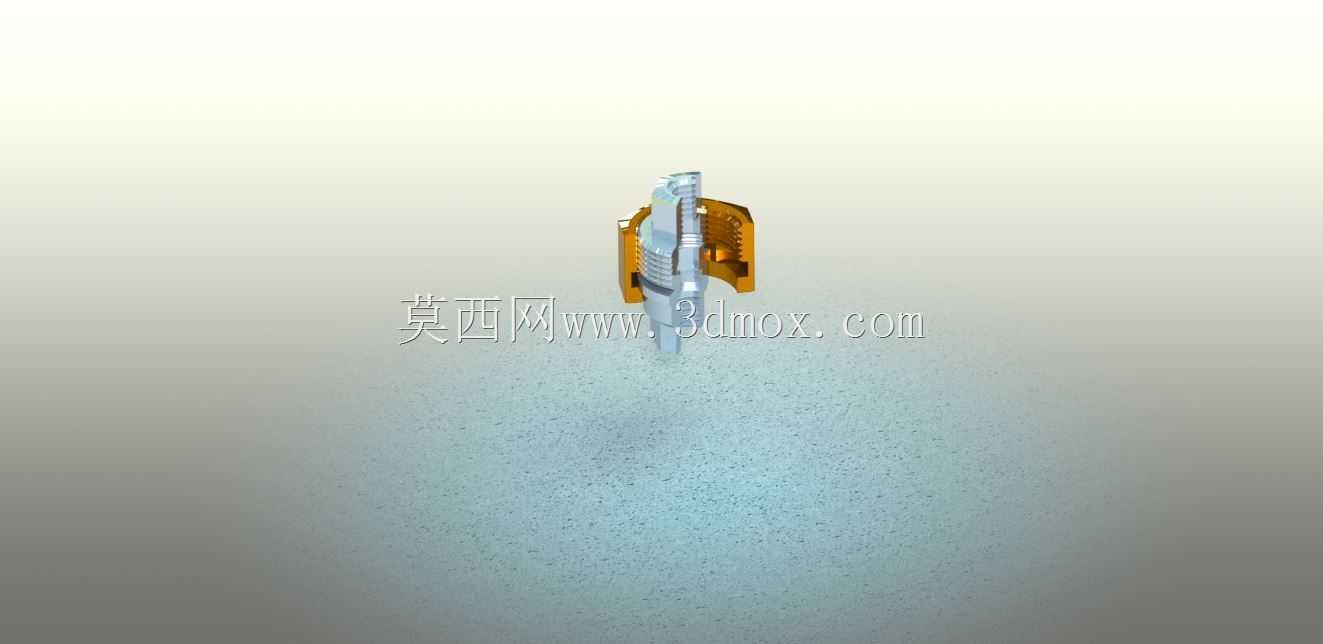

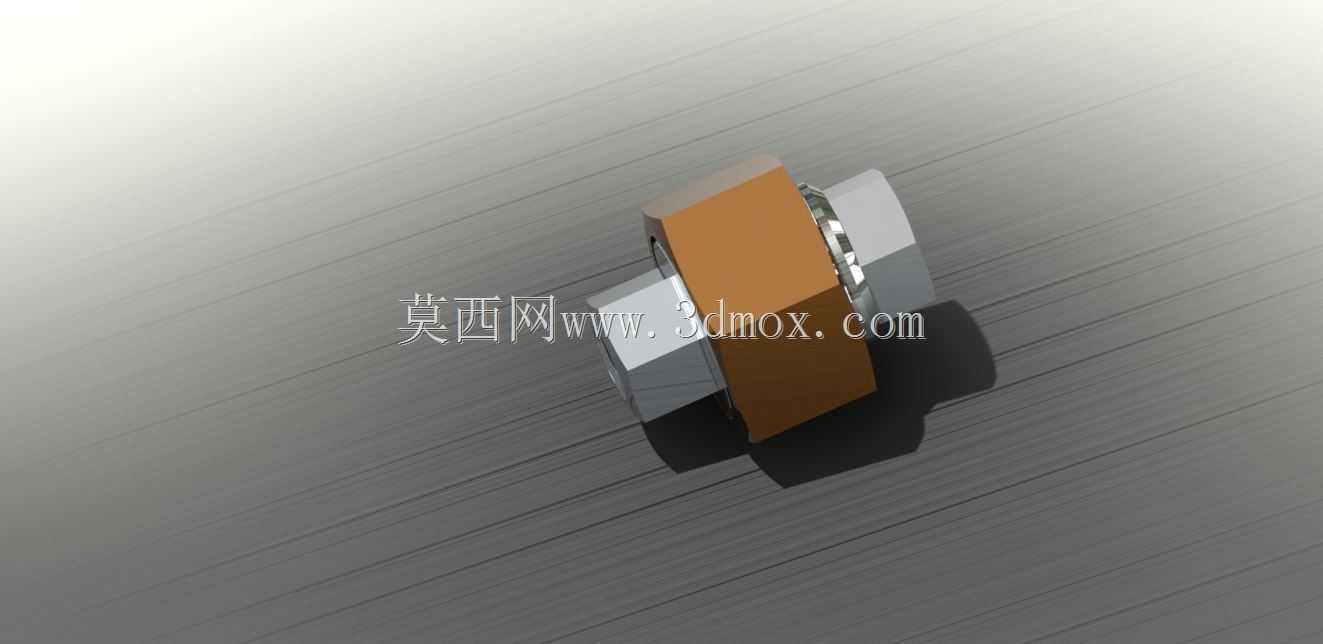

　　在流体输送管路系统的布设与运维环节，管路连接部件的可靠性直接决定整套系统的运行稳定性，这类直通式硬管连接接头，是中低压液压、气动、工业给排水、洁净流体输送场景中应用频次极高的基础连接件，主要承担两段同外径硬管的对接导通功能，无需对管路端部做扩口、焊接等预处理，安装便捷且密封性能稳定，可适配金属硬管、硬质工程塑料管路等多种管路材质的连接需求。从结构设计逻辑来看，该接头采用对称式三段组合结构，中间段为六角形主体结构，两侧对称设置卡套压紧螺母，六角主体的对边尺寸严格遵循通用管路连接件的扳手操作空间标准，确保安装时普通开口扳手、活动扳手均可顺利卡合，不会出现打滑、操作空间不足的问题；两侧的压紧螺母与主体之间内置金属卡套与密封结构，

　　当螺母按标准扭矩旋紧时，卡套会均匀嵌入管路外壁形成环形咬合密封，同时配合端面密封结构实现双重密封，可承受常规工况下的管路压力波动，避免出现渗漏、管路脱开等故障。在实际工程应用中，这类接头常被用于液压站油路布设、车间压缩空气管路改造、小型设备冷却循环管路连接、实验室流体试验台搭建等场景，相比焊接式接头，它无需动火作业，在防爆车间、狭小设备内部等不允许动火的安装场景下优势明显；相比扩口式接头，它对管路端部的加工精度要求更低，现场安装时仅需保证管路切口平整、无飞边即可完成装配，大幅降低现场施工的难度与工时消耗。从安装边界尺寸来看，接头的整体轴向长度根据适配管路的外径做匹配设计，以常用的适配外径10mm硬管的规格为例，

　　接头总长度控制在32mm左右，两侧螺母的最大外径为18mm，中间六角主体的对边尺寸为14mm，安装时仅需在管路对接位置预留出扳手操作的径向空间即可，无需额外预留过长的管路调整余量，可有效压缩管路布设的整体占用空间，适合在设备内部紧凑空间内完成管路对接。设计过程中需要重点考量几个核心维度：首先是主体与螺母的螺纹配合精度，采用公制细牙螺纹，配合公差控制在6H/6g级别，既保证旋合顺畅，又避免螺纹间隙过大导致的密封失效；其次是卡套的硬度匹配，卡套硬度需略低于被连接管路的硬度，确保旋紧时卡套可以顺利嵌入管路外壁形成有效咬合，同时不会出现卡套碎裂、管路被压变形的问题；再者是流道的同轴度设计，接头内部的通径与适配管路的通径保持一致，

　　流道过渡位置做圆弧倒角处理，避免出现通径突变导致的流体阻力增大、局部紊流等问题，尤其在液压系统中，平滑的流道可以减少压力损失，降低系统运行的能耗。在日常运维过程中，这类接头的可拆卸性优势十分突出，当需要调整管路走向、更换局部管路段时，仅需松开两侧的压紧螺母即可将接头拆下，卡套若出现磨损可单独更换，无需整体报废接头，可有效降低管路系统的运维成本。需要注意的是，安装时需严格控制螺母的旋紧扭矩，扭矩过小会导致卡套咬合不足、密封失效，扭矩过大则会导致卡套过度变形、螺纹滑牙甚至管路被压裂，不同通径规格的接头都有对应的标准扭矩值，现场施工时需参照对应参数操作，同时管路插入接头的深度需达到设计要求，确保卡套咬合位置处于管路的有效壁厚区域，避免咬合在管路端部导致连接强度不足。针对有腐蚀防护需求的应用场景，这类接头还可根据输送介质的特性选用304不锈钢、黄铜、镀锌碳钢等不同材质，适配水、液压油、压缩空气、弱腐蚀性流体等多种介质的输送需求，覆盖绝大多数工业管路连接的通用场景。
