散热器热流仿真分析结构设计方案

　　在工业电子、功率器件配套的散热系统开发环节，热流分布的合理性直接决定散热效率上限，这套散热器结构的热流分析模型，完全围绕实际工况下的热量传递路径搭建，可直接为散热结构的迭代优化提供量化参考。从实际应用场景来看，这类带热流仿真验证的散热器结构，多用于高功率密度的工控电源、伺服驱动模块、大功率LED阵列以及新能源车载电控单元的散热配套，这类场景的核心痛点是局部热流集中导致的器件结温超标，传统经验式设计往往会出现局部热阻过大、散热冗余浪费的问题，通过热流轨迹与温度场的耦合分析，能精准定位热量堆积的核心区域。从结构功能特性来看，这套散热结构采用立柱式支撑搭配横向散热翅片组的布局，热流从热源接触端进入散热基体后，沿导热立柱向翅片区域传导，

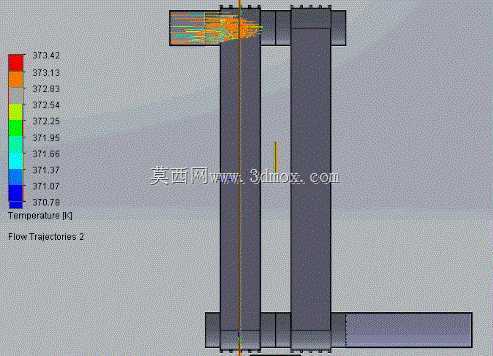

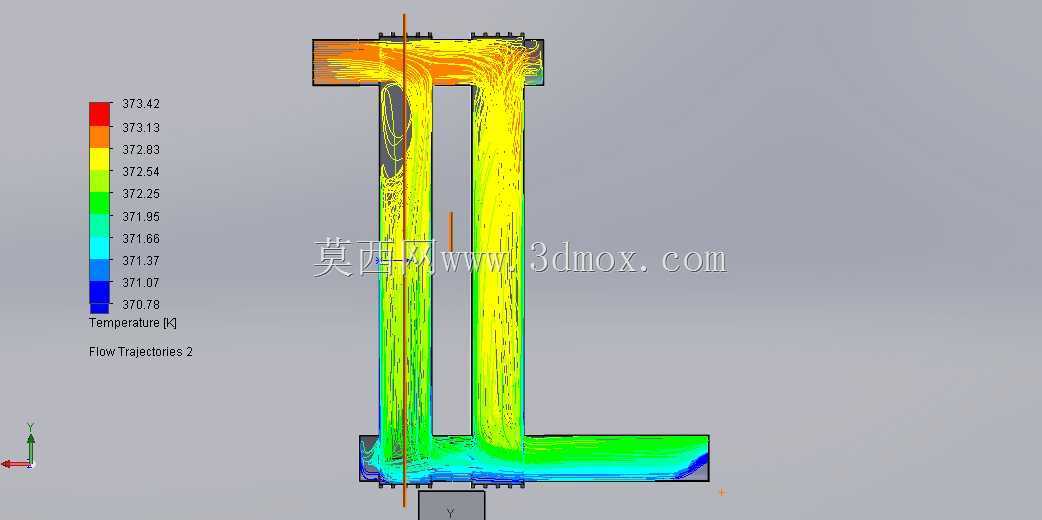

　　仿真结果中呈现的温度梯度分布，清晰展示了不同区域的热流密度差异：靠近热源安装位的翅片根部热流密度最高，温度梯度变化最陡，随着热流向翅片末端传递，温度逐步均匀降低，流道区域的气流轨迹也匹配翅片排布方向，避免了气流短路导致的散热盲区。设计思路上完全遵循热阻最小化原则，首先确定热源的安装基准面，保证热源与散热基体的接触面积最大化，减少接触热阻；导热立柱的截面尺寸根据热流总量计算确定，保证导热路径上的横截面积足够承载最大热流密度，避免立柱本身成为导热瓶颈；翅片的间距、高度参数结合对流换热系数优化，既保证足够的换热面积，又不会因为翅片过密导致风阻过大，降低对流换热效率。外形尺寸与安装边界方面，这套结构的安装基准位于底部的安装法兰面，

　　法兰上预留的安装孔位匹配标准功率器件的安装孔距，可直接适配市面主流的大功率模块安装尺寸；整体结构的外轮廓尺寸严格控制在配套设备的安装腔体内，横向翅片组的延伸长度不超出设备内部的风道边界，立柱的高度匹配内部器件的堆叠高度，不会与周边的电容、电路板等元器件产生安装干涉；散热结构的进出风方向完全匹配设备内部的风道走向，保证冷却气流能完整冲刷所有翅片表面，不会出现气流绕流导致的换热效率下降。从热流仿真的结果来看，结构最高温度点位于热源接触的中心区域，温度沿导热立柱向翅片端逐步递减，翅片末端的温度差控制在合理区间，说明整个导热路径的热阻分布均匀，没有出现局部热流拥堵的问题；流道内的气流轨迹分布均匀，没有出现大面积的气流滞止区，

　　翅片表面的换热系数分布一致性较好，能保证长期运行下的散热稳定性。在实际选型适配时，可根据不同的热耗功率，按比例缩放翅片高度、立柱截面尺寸，同时匹配对应的冷却风速，就能适配不同功率等级的散热需求，这套结构的热流分析数据也能为后续的结构轻量化优化提供依据，在保证散热能力满足要求的前提下，去除热流密度较低区域的冗余材料，降低整体结构重量与材料成本。
