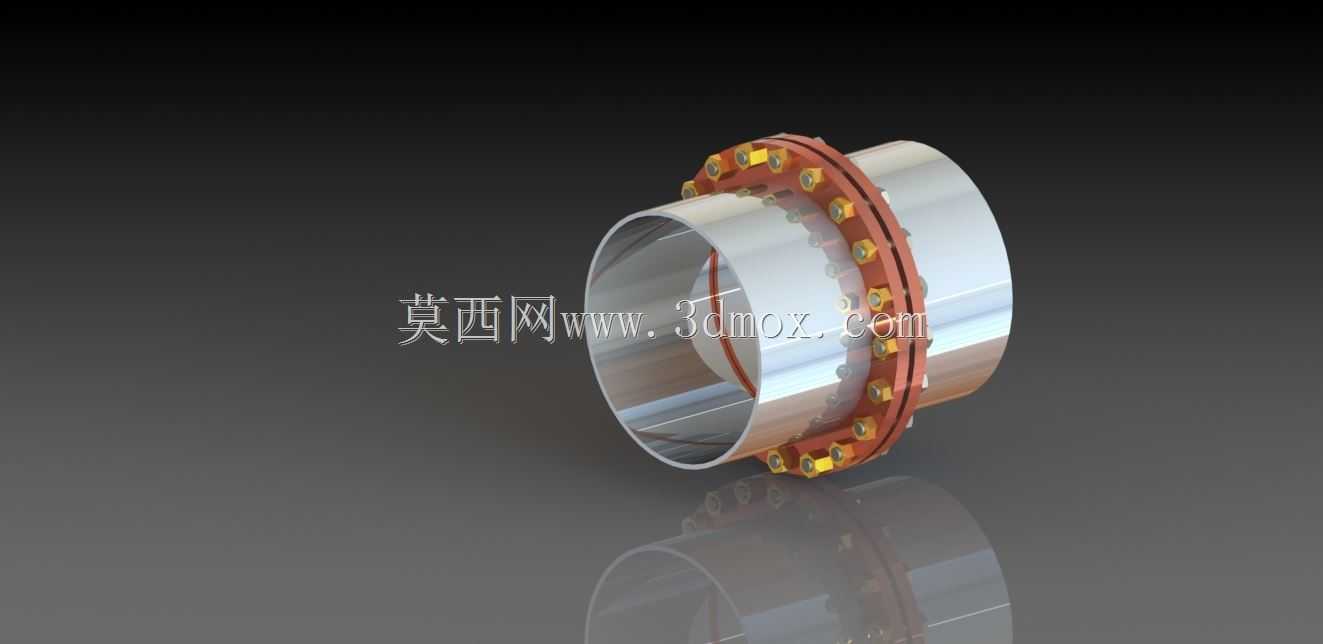

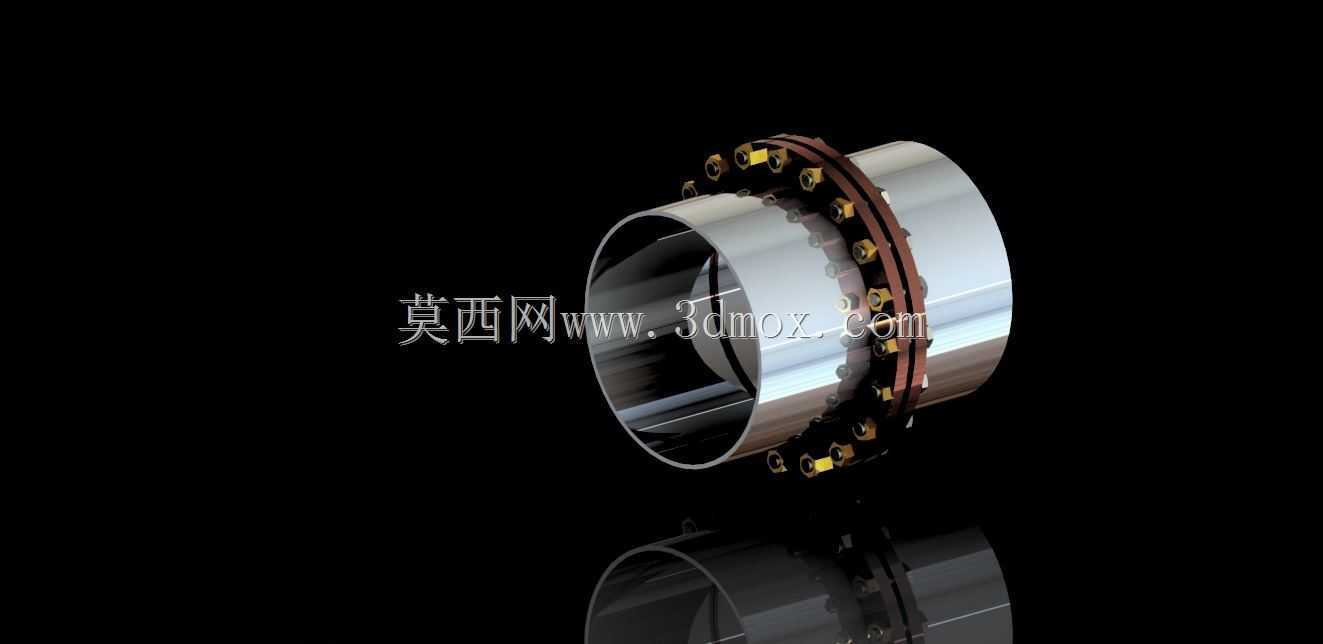

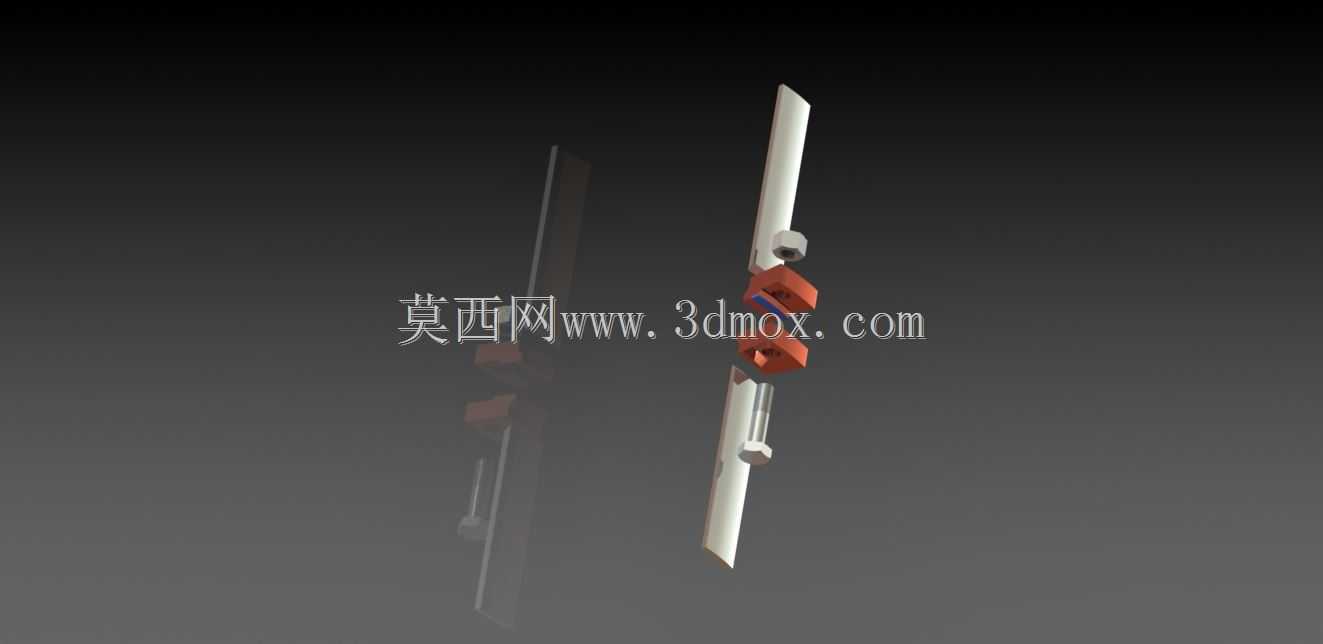

大口径管道对接用带螺栓紧固法兰连接件

　　在市政给排水长输管线、化工介质输送管网、工业循环水系统的管路布设场景中，两段同口径金属管道的刚性密封对接，核心依托法兰连接结构实现，这类结构不需要对管道端部做复杂的螺纹加工或焊接坡口处理，仅通过周圈均匀排布的紧固件施压，就能让两段管道的对接端面形成稳定的密封面，同时兼顾可拆卸性，方便后期管路检修、阀件更换时的拆装作业。这款法兰连接结构适配公称通径416mm、壁厚8mm的金属管道，设计阶段首先考虑的是大口径管路的受力均匀性，周圈螺栓的排布间距经过严格核算，避免局部压紧力不足导致的介质渗漏，同时也不会因为螺栓排布过密增加不必要的安装工作量。法兰盘的密封面采用突面结构，适配常规的非金属密封垫片，在0.6-1.6MPa的常规管路压力工况下，

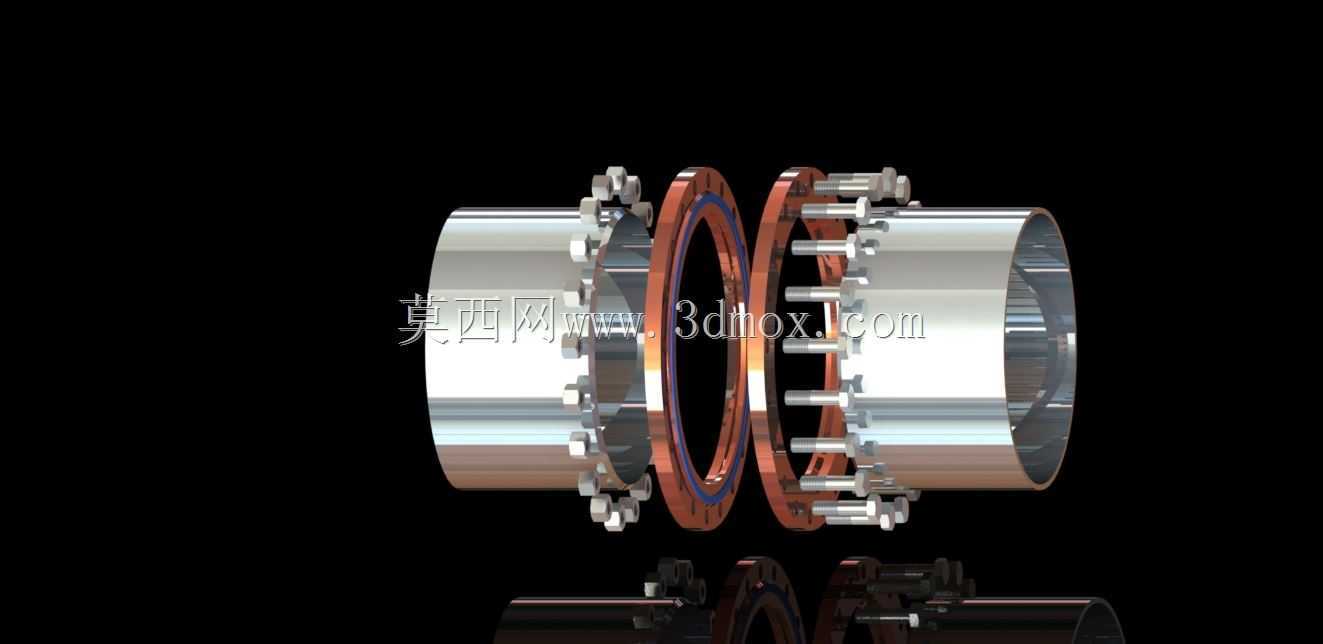

　　能保证密封面的比压均匀分布，不会出现局部压溃或者密封间隙。从安装边界来看，法兰盘的外径尺寸匹配对应螺栓的安装操作空间，现场安装时不需要额外扩挖管廊的操作空间，使用常规的扭矩扳手就能完成周圈螺栓的对称紧固，紧固过程中遵循对角分次拧紧的工艺要求，就能让密封垫片的压缩量控制在合理区间，既不会因为压缩量过大导致垫片失去回弹性能，也不会因为压缩量不足出现渗漏。结构设计上，两片法兰分别与两端管道采用环缝焊接固定，焊接位置预留了足够的焊脚高度，保证管路在承受轴向拉力、径向弯矩的时候，法兰与管道的连接位置不会出现开裂失效。周圈配套的螺栓与螺母采用等长设计，紧固后螺栓露出螺母的长度控制在2-3个螺距，既满足防松要求，

　　也不会因为螺栓过长占用额外的管路空间，避免和周边的管架、保温层产生干涉。在实际工况应用中，这类法兰连接结构不仅能输送常温的清水、循环水，也适配一定温度的化工流体、蒸汽介质，只要根据输送介质的腐蚀性、温度参数更换对应材质的法兰、螺栓和密封垫片，就能覆盖绝大多数工业管路的对接需求。不同于小口径管道的丝接、卡压连接，大口径管道的法兰连接在安装时需要先调整两段管道的同轴度，保证两片法兰的密封面平行度偏差在允许范围内，再穿入螺栓进行预紧，这款法兰的螺栓孔采用跨中排布设计，能有效避免安装时螺栓孔对位偏差的问题，降低现场安装的调整难度。从长期运维的角度来看，法兰连接的可拆卸特性让管路的后期改造成本大幅降低，当管路需要增设分支、更换故障阀件时，

　　只需要拆卸对应位置的法兰螺栓就能完成作业，不需要对整段管道进行切割，大幅缩短检修停机的时间。设计过程中也充分考虑了管路运行时的热胀冷缩补偿余量，法兰连接位置允许存在微小的轴向位移，配合管路的伸缩节使用，能有效吸收管道的热变形量，避免温度应力集中导致的管路变形或者密封失效。对于三维建模从业者来说，这类法兰结构的建模需要重点关注螺栓孔的周向阵列角度、法兰盘的厚度与密封面的尺寸匹配，以及螺栓紧固件的装配间隙，保证模型在做装配干涉检查、管路应力仿真的时候，能真实反映实际结构的受力状态，为现场安装、管路布设提供准确的三维参考。
