SG90微型9g舵机高精度结构设计

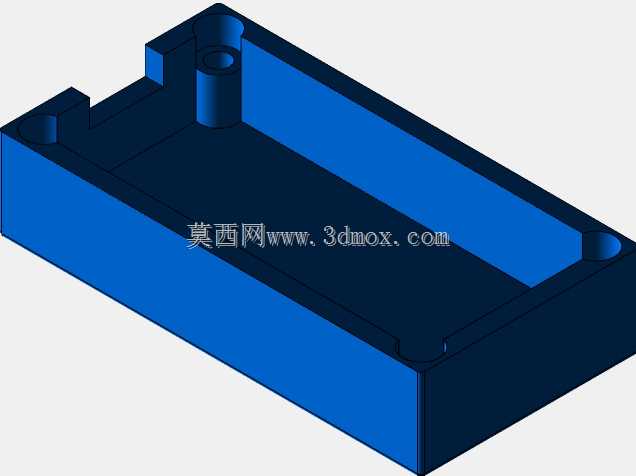

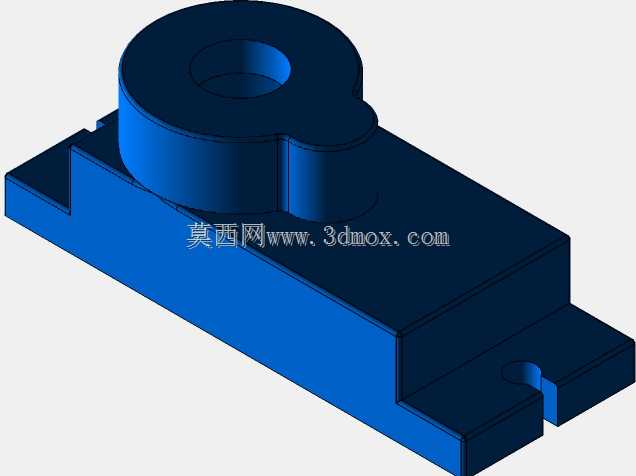

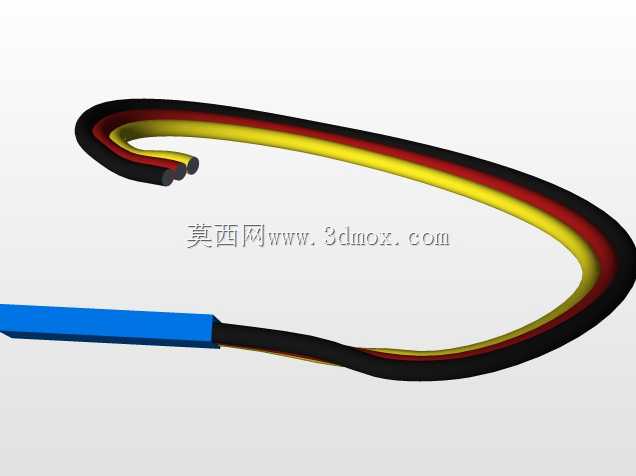

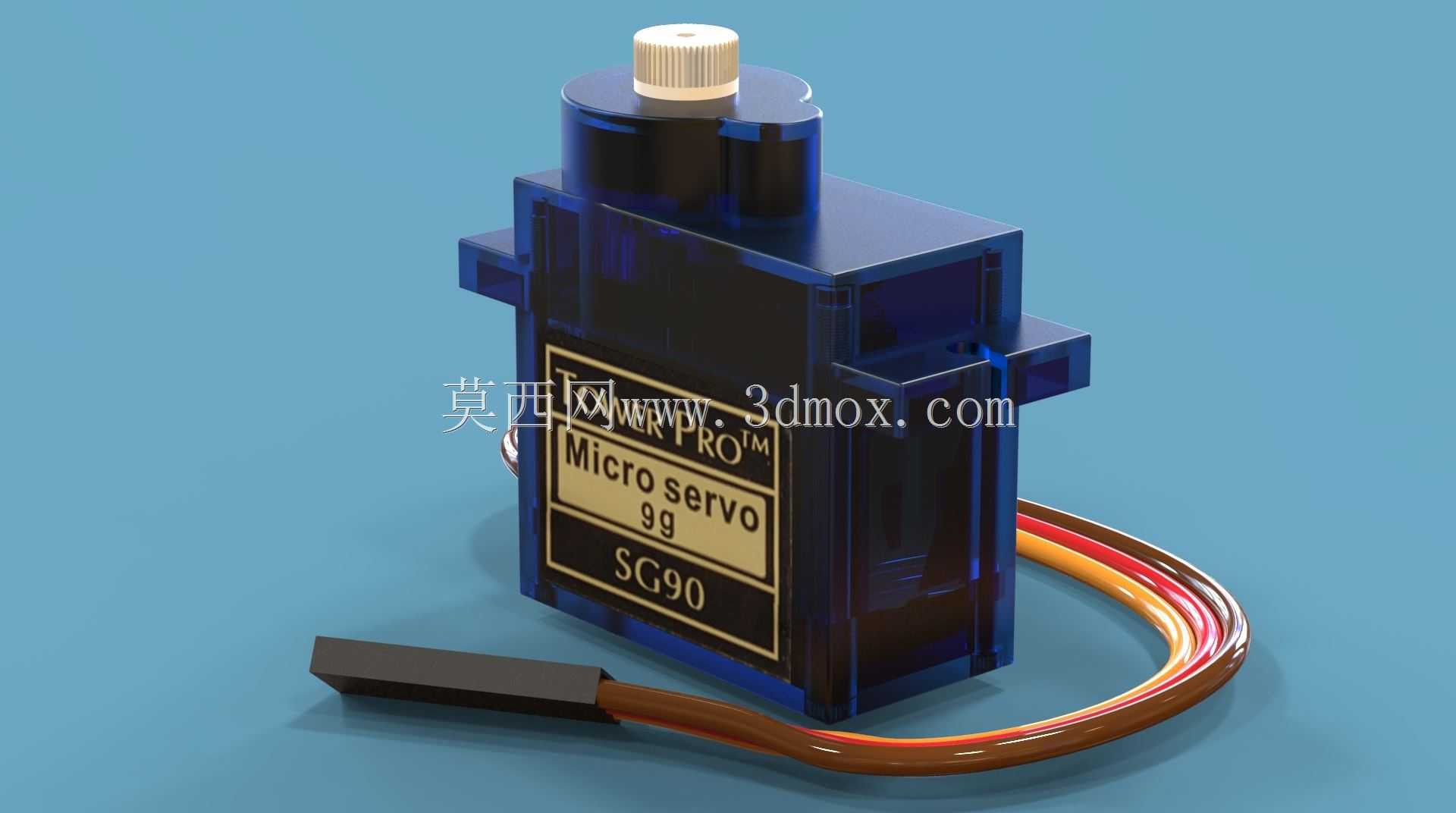

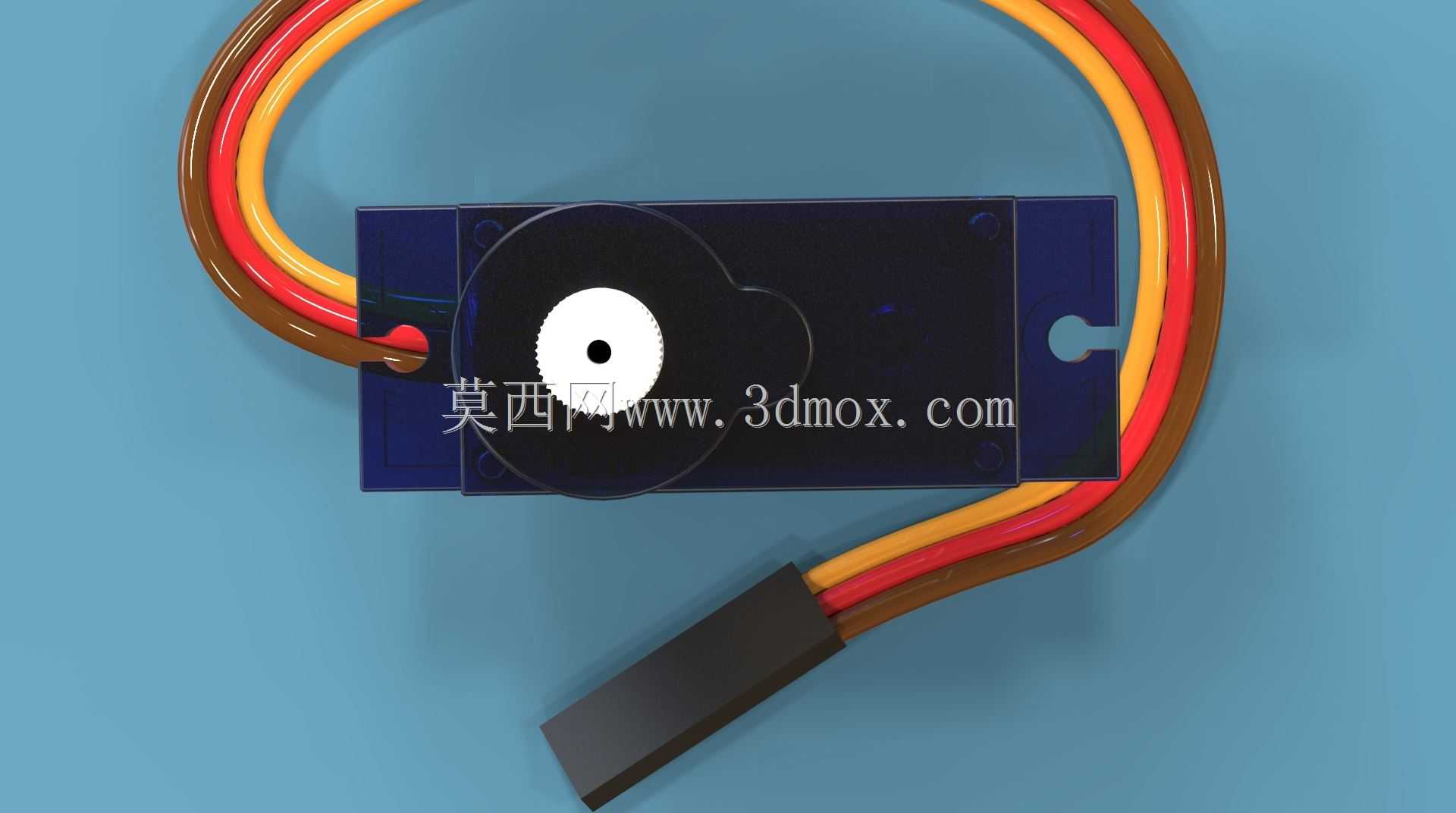

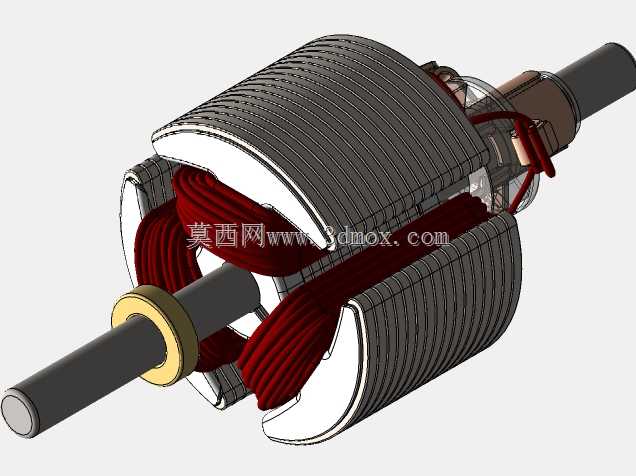

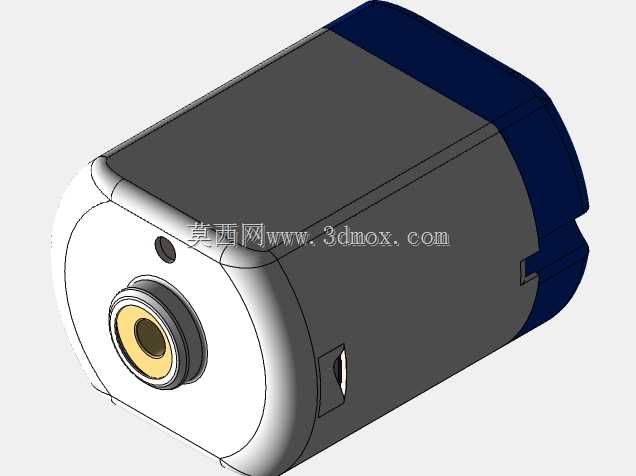

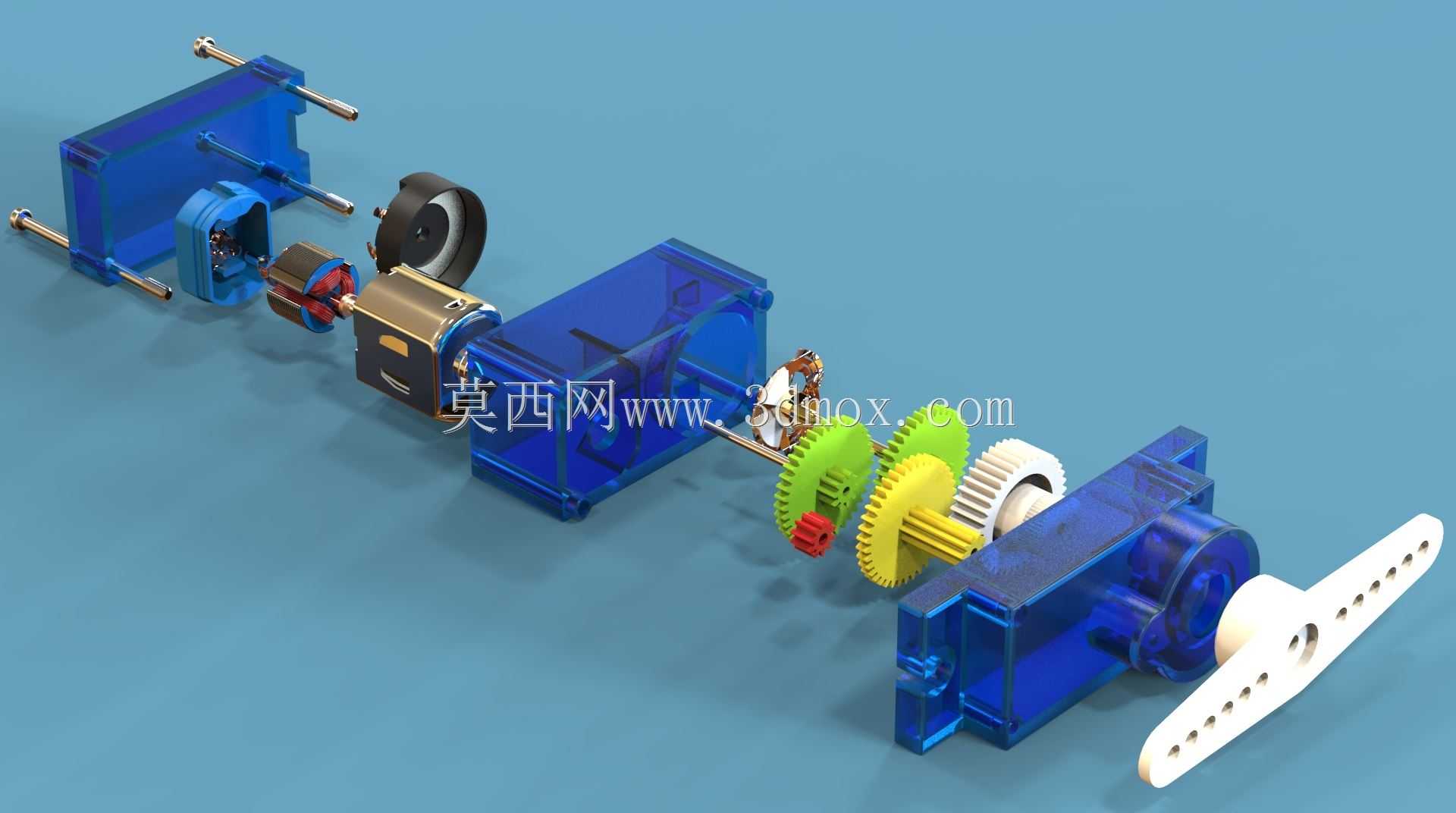

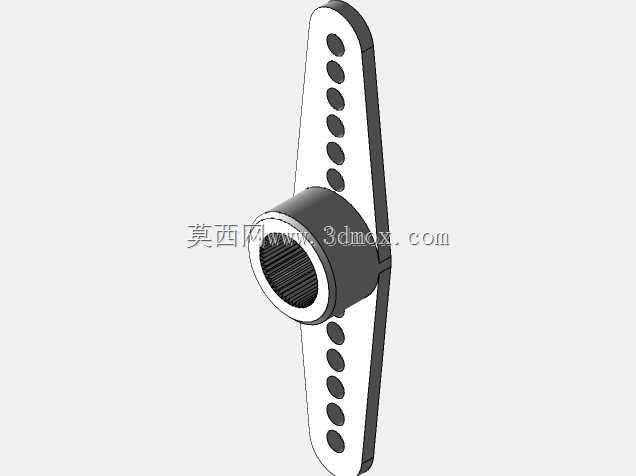

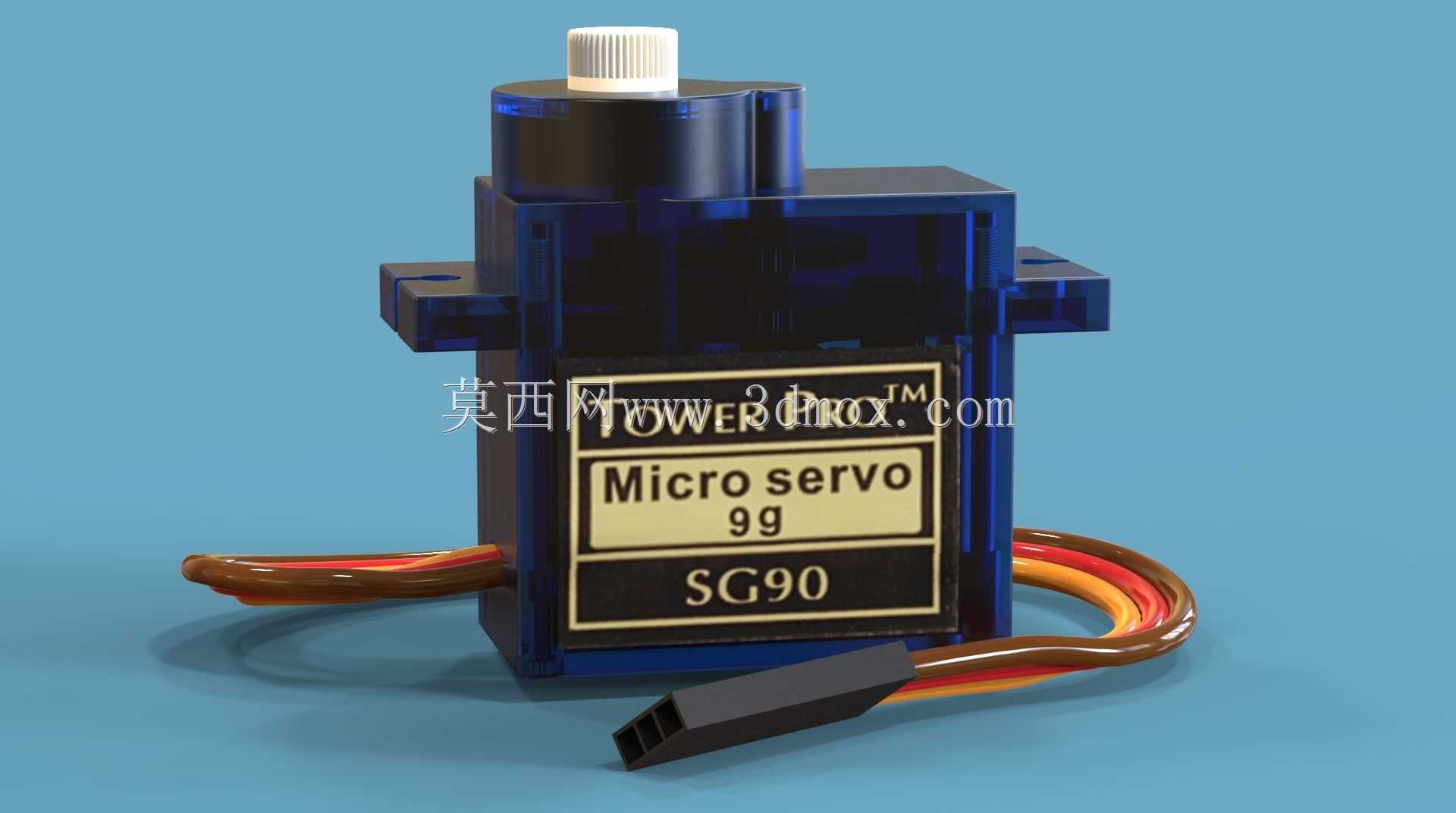

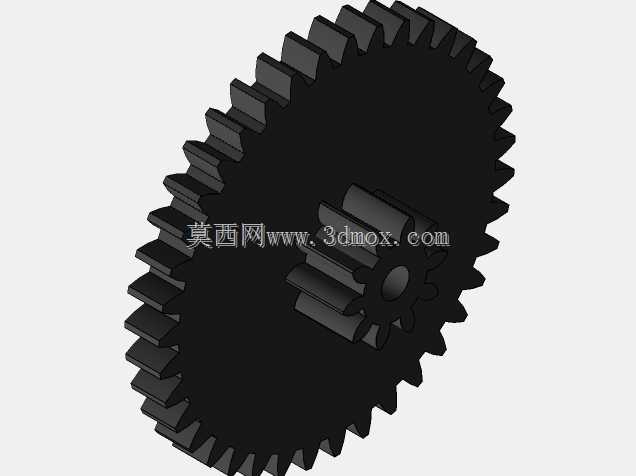

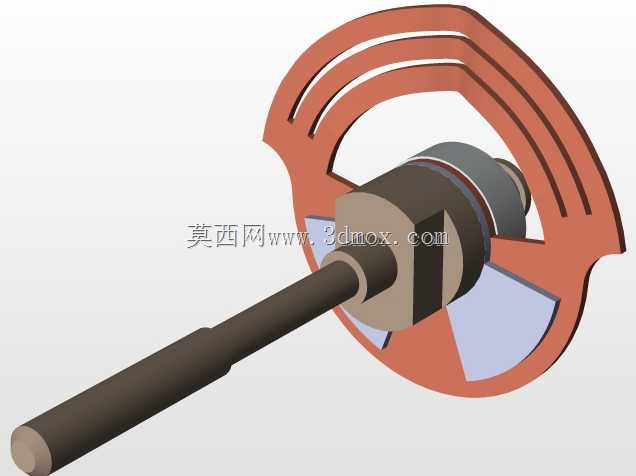

这款微型9g舵机是小型运动控制场景中应用极为广泛的执行部件，在航模领域可用于固定翼舵面控制、小型多旋翼姿态调整、遥控车转向与油门控制，在桌面级小型机器人项目中可作为机械臂关节驱动、仿生机器人肢体动作执行单元，也可用于小型智能门锁开关控制、微型云台角度调节、科教类DIY创客项目的动力输出端，适配各类对安装空间、自重有严格限制的低负载角度控制场景。该舵机核心功能是接收PWM控制信号，输出指定角度的扭矩转动，标准状态下可实现0-180度范围内的角度精准定位，内部集成直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，无需额外搭配复杂驱动模块即可直接通过通用控制信号完成角度指令执行，空载状态下转动响应速度快，定位重复精度可满足多数小型消费级、科教类项目的使用需求。在设计层面，这款舵机的结构完全还原量产实物的装配逻辑，外壳采用上下扣合式结构，两侧预留带安装孔的固定耳，安装孔位间距符合微型舵机的通用安装规范，可直接适配市面上绝大多数标准9g舵机的安装支架与固定位；顶部输出轴采用标准齿形设计，可匹配通用的塑料舵盘、金属摇臂等外接配件，出线端采用三线排布设计，分别对应电源正、电源地与信号输入，线长预留满足常规布线需求，接插件采用标准杜邦接口规格，可直接与常用控制板的舵机接口插接。外形尺寸上，该舵机主体长宽高控制在极小范围内，不含输出轴与出线的主体部分可嵌入狭窄安装空间，自重仅9g，不会给搭载平台带来过多负载负担，安装边界上两侧固定耳的安装孔中心距、输出轴中心到安装面的高度、输出轴伸出长度均严格遵循通用9g舵机的行业通用尺寸，可直接替换同规格其他品牌的9g舵机，无需修改原有安装结构。外壳采用半透明深蓝色塑料材质的设计还原，可隐约观察内部齿轮组的排布结构，标签区域清晰标注产品型号与参数标识，输出轴顶端的调节旋钮结构也做了完整还原，整体结构可直接用于安装干涉校验、机构运动仿真、产品装配演示等场景，帮助设计者在项目开发阶段提前验证舵机与周边结构的适配性，避免实际装配时出现空间干涉、安装位不匹配等问题。
