汽车零部件检测用定位检查夹具设计

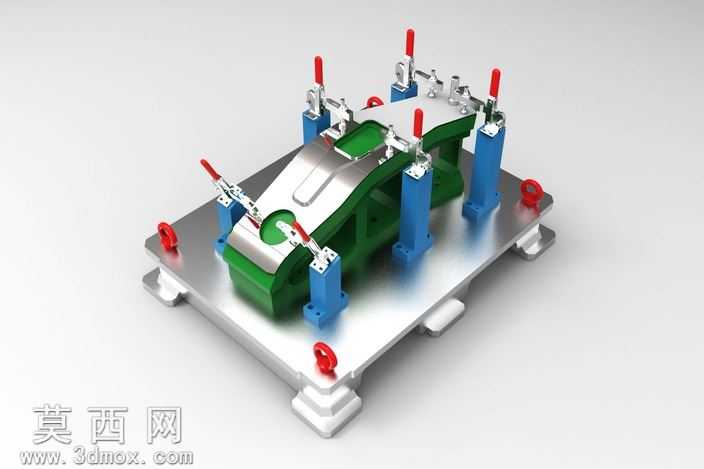

本检查夹具为汽车覆盖类零部件尺寸检测专用工装，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循检具设计的基准统一原则，以工件的RPS定位点为核心搭建整体装配结构，确保检测过程中工件定位精度稳定可控。模型渲染阶段采用工业级写实渲染方案，底座部分赋予拉丝不锈钢金属材质，还原真实工装底板的金属质感与表面细微拉丝纹理；支撑立柱采用哑光蓝色硬质阳极氧化铝材质表现，模拟工业标准夹具支撑件的表面处理效果；顶部快速夹钳部分分别赋予红色防滑塑料手柄材质、镀镍金属夹臂材质，清晰区分不同功能部件的材质差异；被检测工件部分分别赋予绿色树脂检具型面材质、银色冲压钢板材质，直观呈现工件与检具型面的贴合关系。结构设计上，整体工装采用方形加厚底板作为承载基础，底板四角设置带防滑垫的调平支撑脚，可适配检测平台的平面度误差，保证工装放置平稳；底板边缘对称布置四个红色吊环螺钉，满足工装整体吊装转运的使用需求；六组立式支撑定位柱沿工件型面轮廓均匀分布，每组支撑柱顶部集成可调式定位销与快速压紧夹钳，定位销与工件基准孔采用小间隙配合设计，确保工件放置时定位精准无偏移，快速夹钳采用肘节式压紧结构，操作省力且压紧力稳定，可避免检测过程中工件出现窜动；检具型面部分按照工件理论数模做偏置处理，预留标准检测间隙，可配合塞尺快速完成工件型面轮廓度的检测。设计过程中充分考虑人机操作合理性，所有夹钳手柄的操作高度与操作角度均经过优化，操作人员无需过度俯身或抬手即可完成工件的装夹与拆卸动作；同时对所有运动部件做了干涉检查，确保夹钳开合过程中不会与工件、支撑结构发生碰撞，整体结构紧凑，功能分区清晰，完全满足工业现场零部件快速尺寸检测的使用需求，建模过程中所有零件均采用参数化特征建模，后续可根据不同规格的工件快速调整支撑位置、定位销尺寸，具备良好的设计复用性。
