级进冲压工装模具三维结构设计

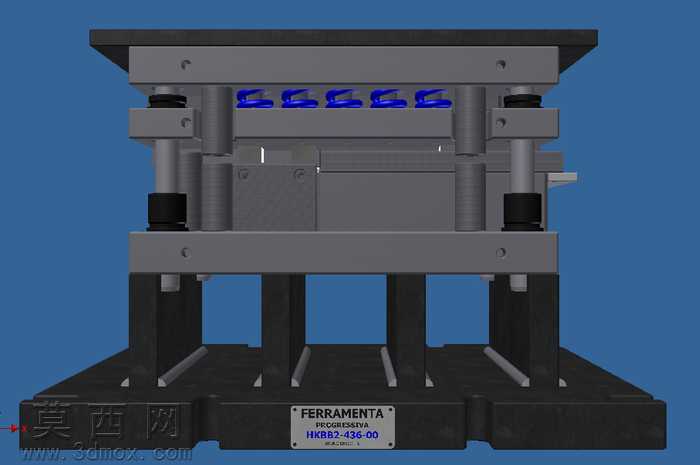

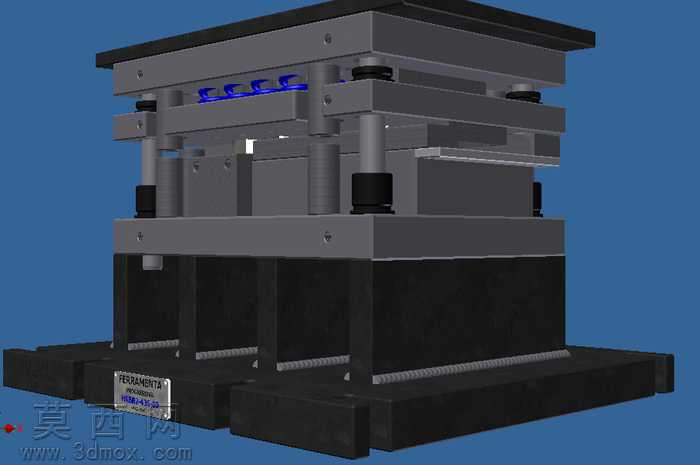

本作品为级进冲压工装模具的完整三维建模成果，建模过程严格遵循冲压模具的实际生产设计逻辑，在三维建模环境中完整还原了整套模具的上下模座、导柱导套导向组件、凸模固定结构、凹模镶块、卸料弹性组件、定位挡料结构以及底部安装基座的全部细节。建模阶段采用自顶向下的设计思路，先搭建整套模具的整体装配骨架，确定上下模的开模行程、导柱导套的配合精度、各冲压工位的排布间距，再逐一完成单个零件的特征建模，所有零件间的装配约束完全匹配实际模具的装配关系，不存在干涉错位问题，可直接用于装配干涉检查与开模仿真验证。材质渲染阶段针对不同模具部件的实际材质属性做了对应设置：上下模座、固定板、基座等结构件采用调质模具钢的哑光深灰金属质感，还原钢材经磨削加工后的细腻表面纹理；导柱导套等精密导向部件设置了镀铬高光亮面金属材质，体现其高精度加工的光滑表面特性；弹性卸料组件中的弹性元件采用黑色聚氨酯橡胶材质，还原弹性元件的哑光非金属质感；铭牌区域单独做了分色处理，清晰呈现模具的标识信息。结构设计上，该套级进模采用四导柱精密导向结构，保证上下模合模时的对位精度，避免冲压过程中出现凸凹模啃模的问题；卸料板采用独立弹性压料结构，可在冲压前压紧待加工料带，防止料带窜动影响冲压精度，同时在开模时完成料带与凸模的分离，避免包模问题；多工位排布的设计可在一套模具上依次完成多道冲压工序，无需多次周转定位，大幅提升五金冲压件的生产效率；底部基座设置了标准T型槽结构，可直接匹配常规冲床的工作台安装尺寸，无需额外做安装适配。整套模型的结构细节完整覆盖了生产用级进冲压模具的全部功能模块，各部件的尺寸比例、配合间隙均参考实际冲压模具的设计规范设置，可用于模具结构教学、新员工培训、冲压工艺方案验证等场景，能够直观展现级进冲压模具的工作原理与内部构造，帮助相关人员快速理解多工位级进模的运作逻辑。
