带微动开关的电动抽屉滑轨组件

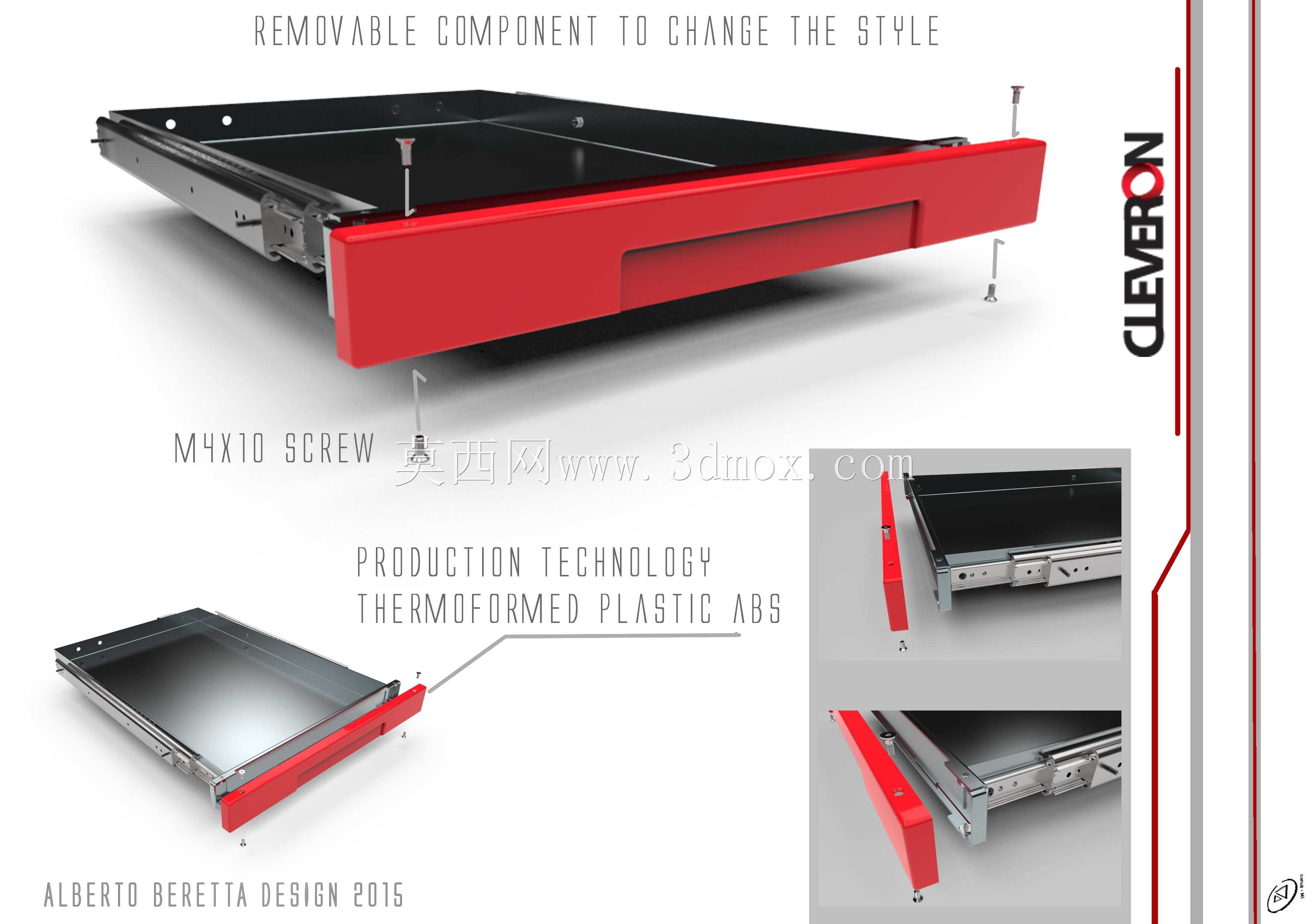

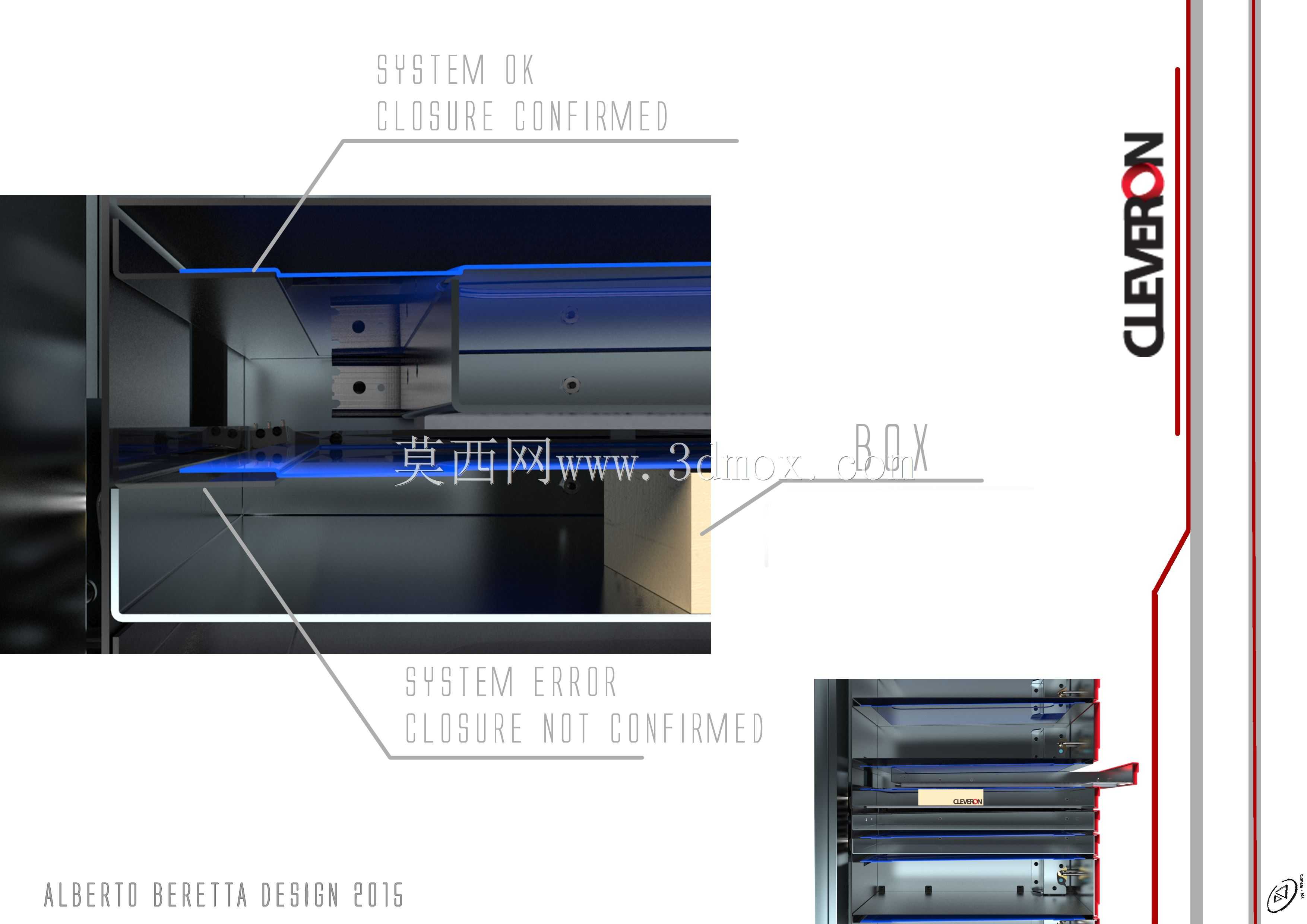

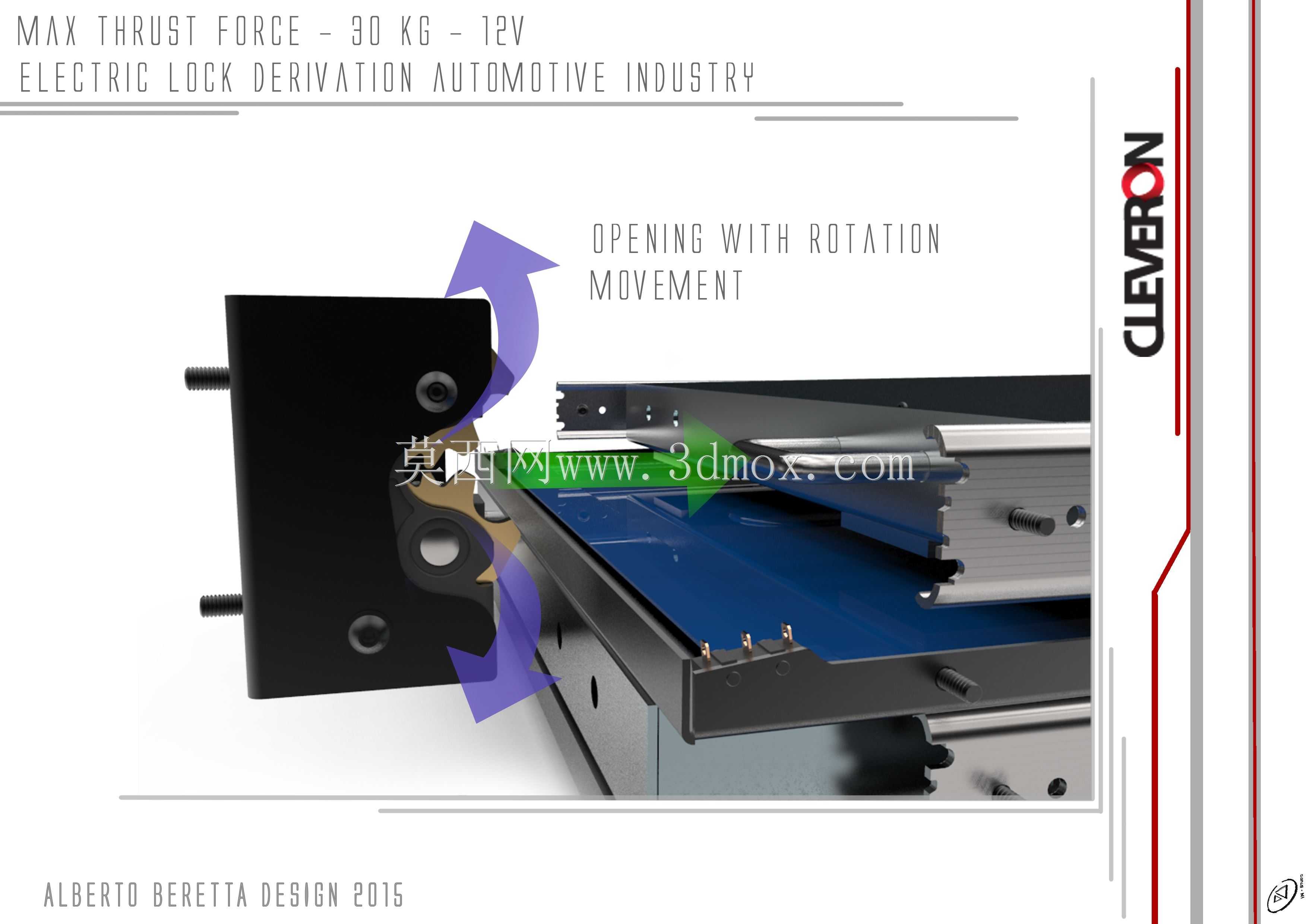

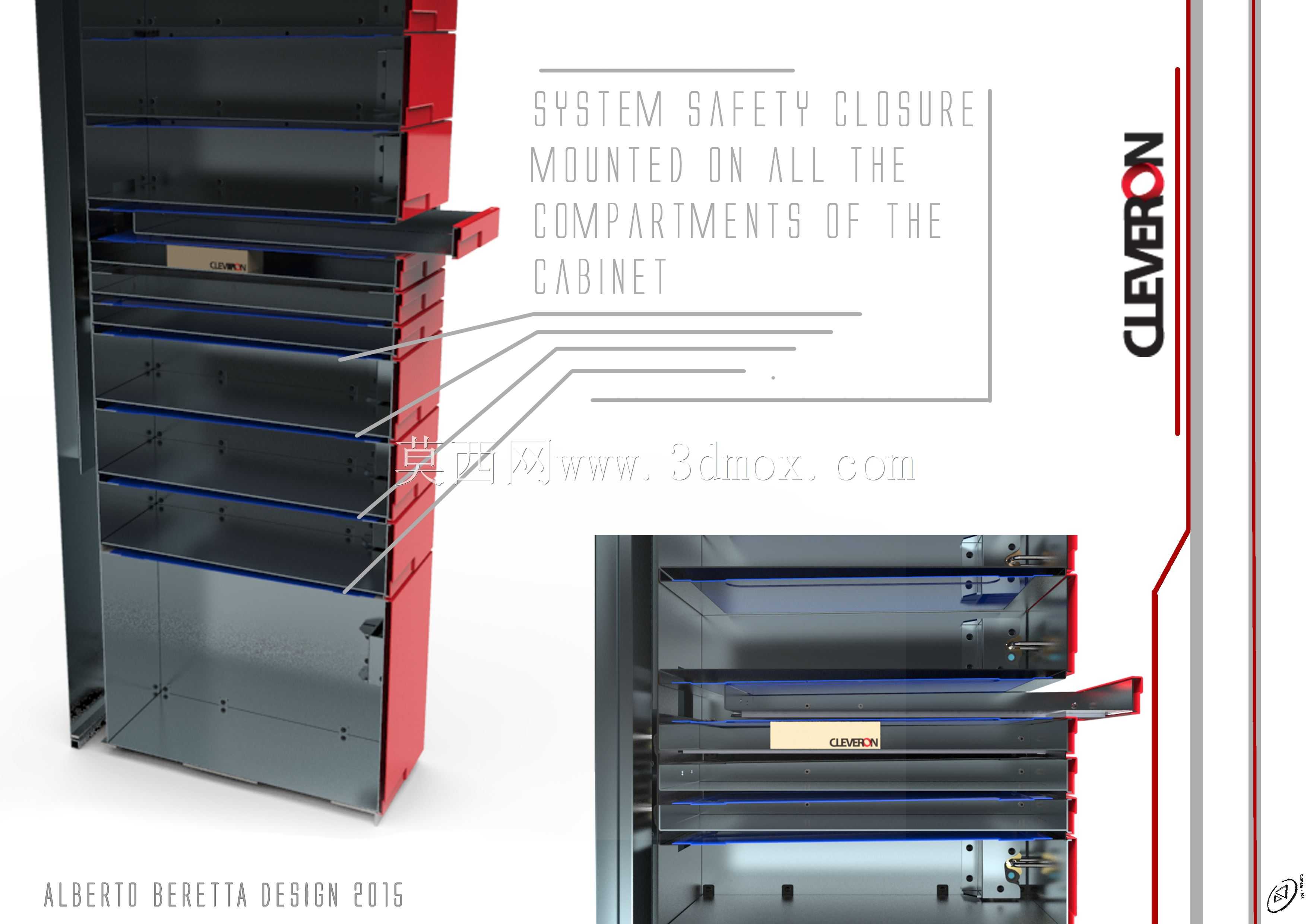

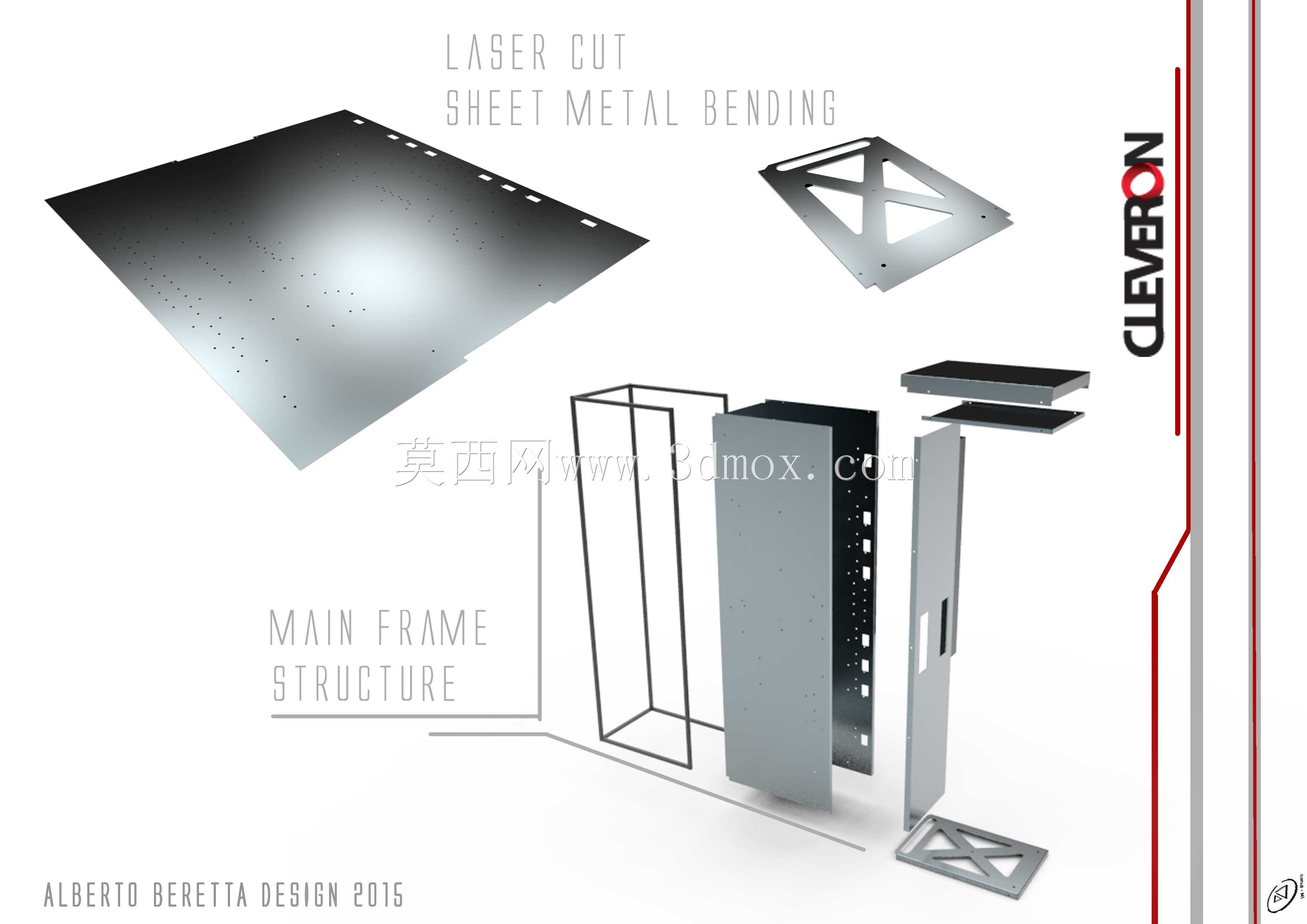

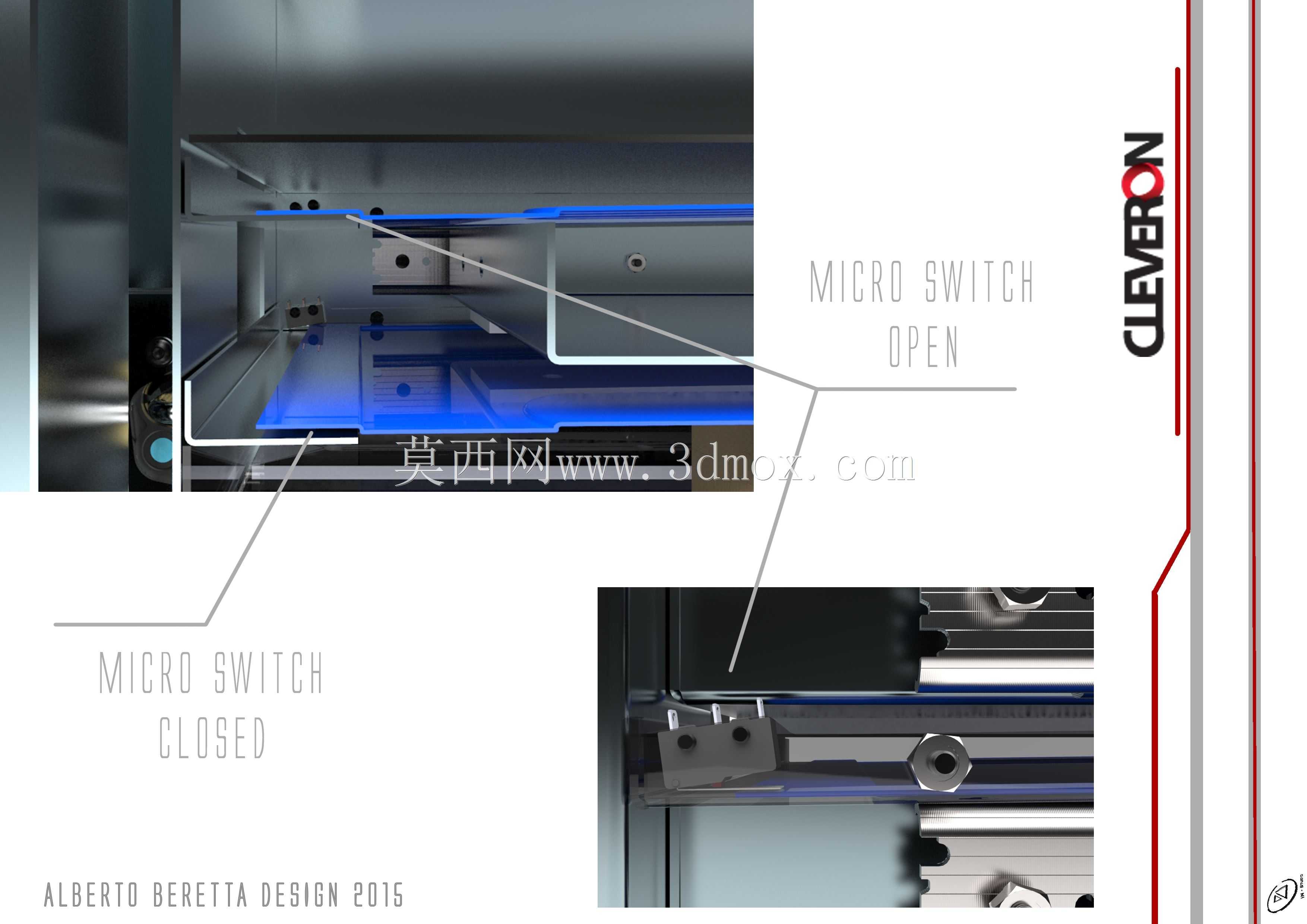

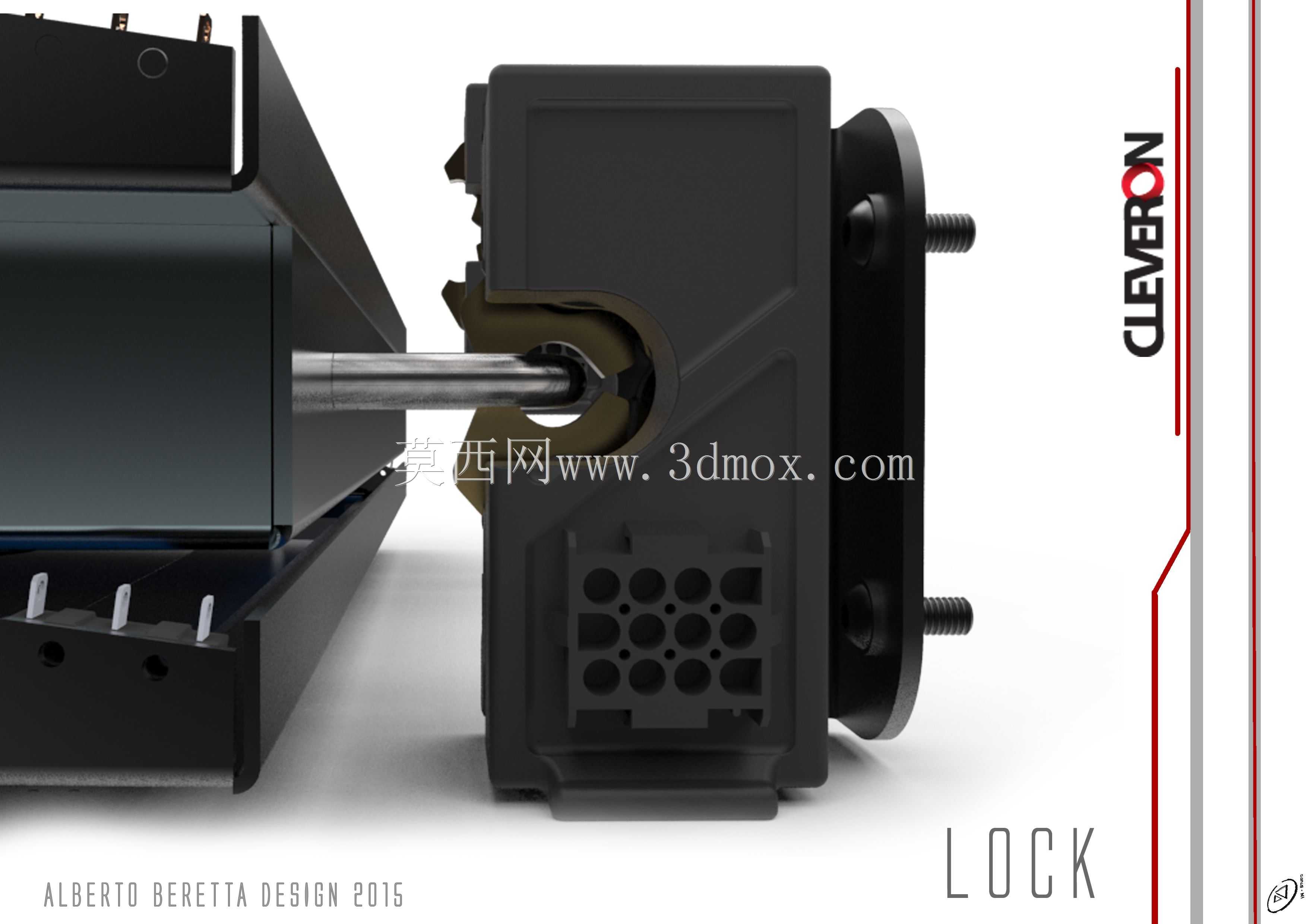

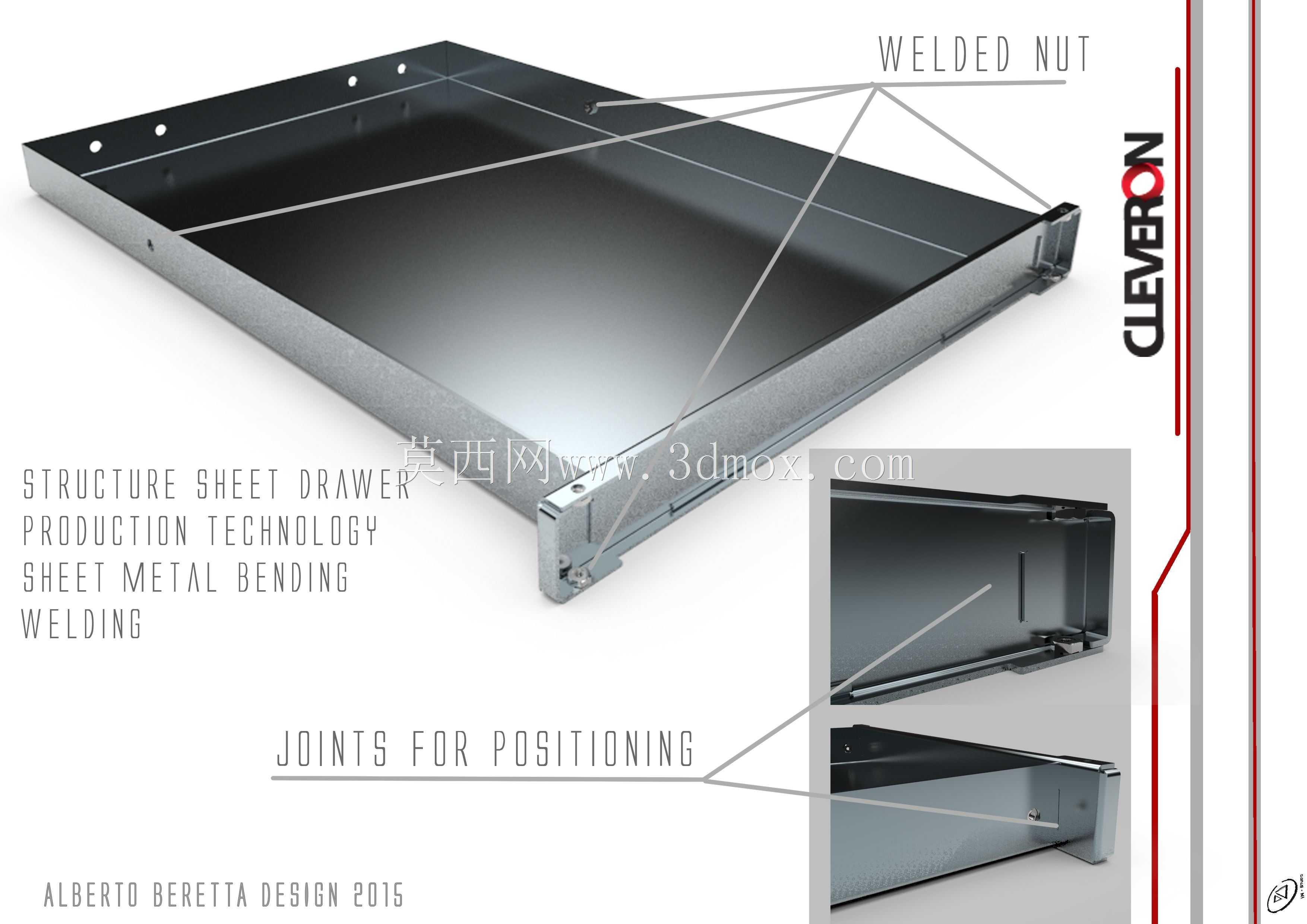

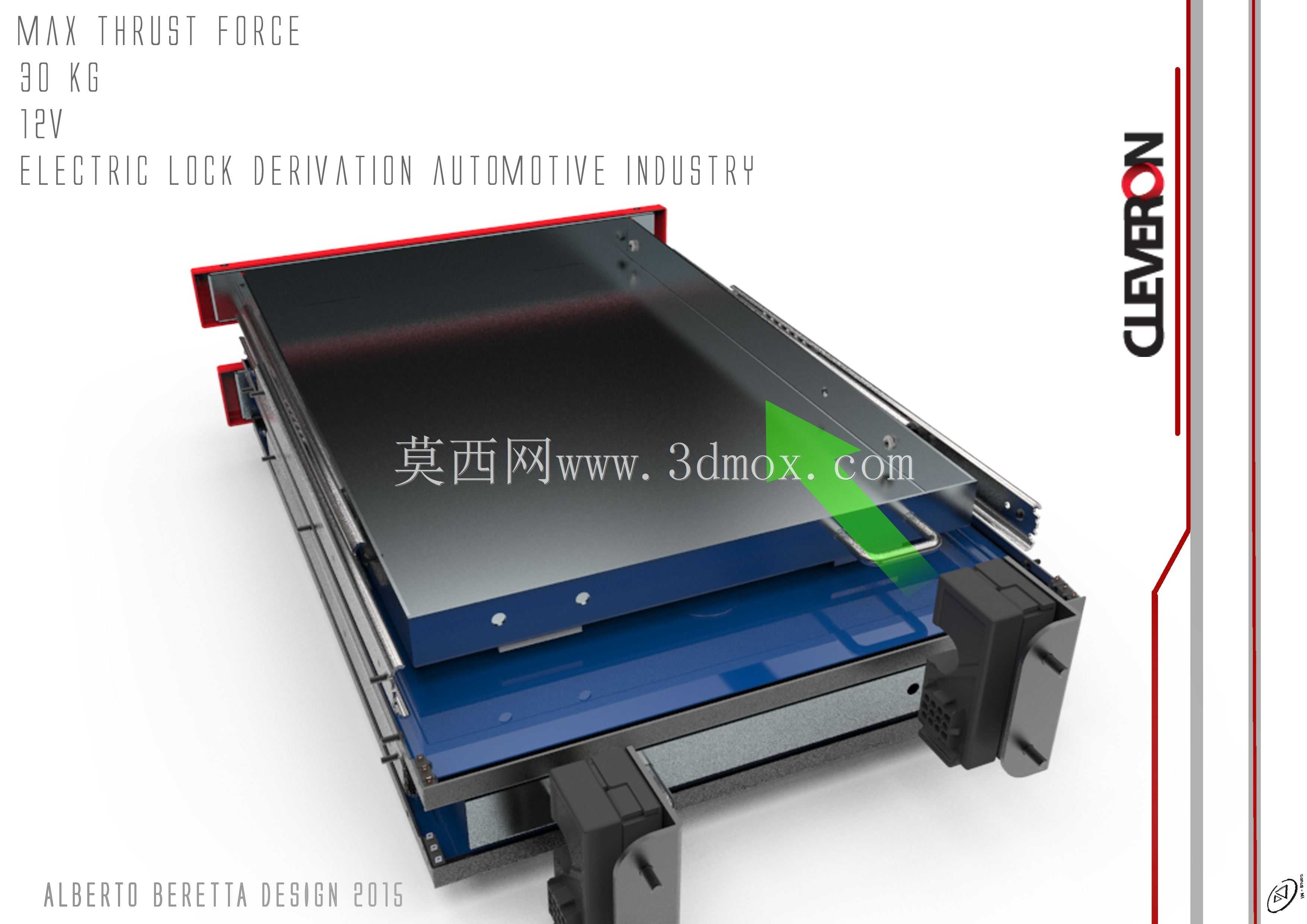

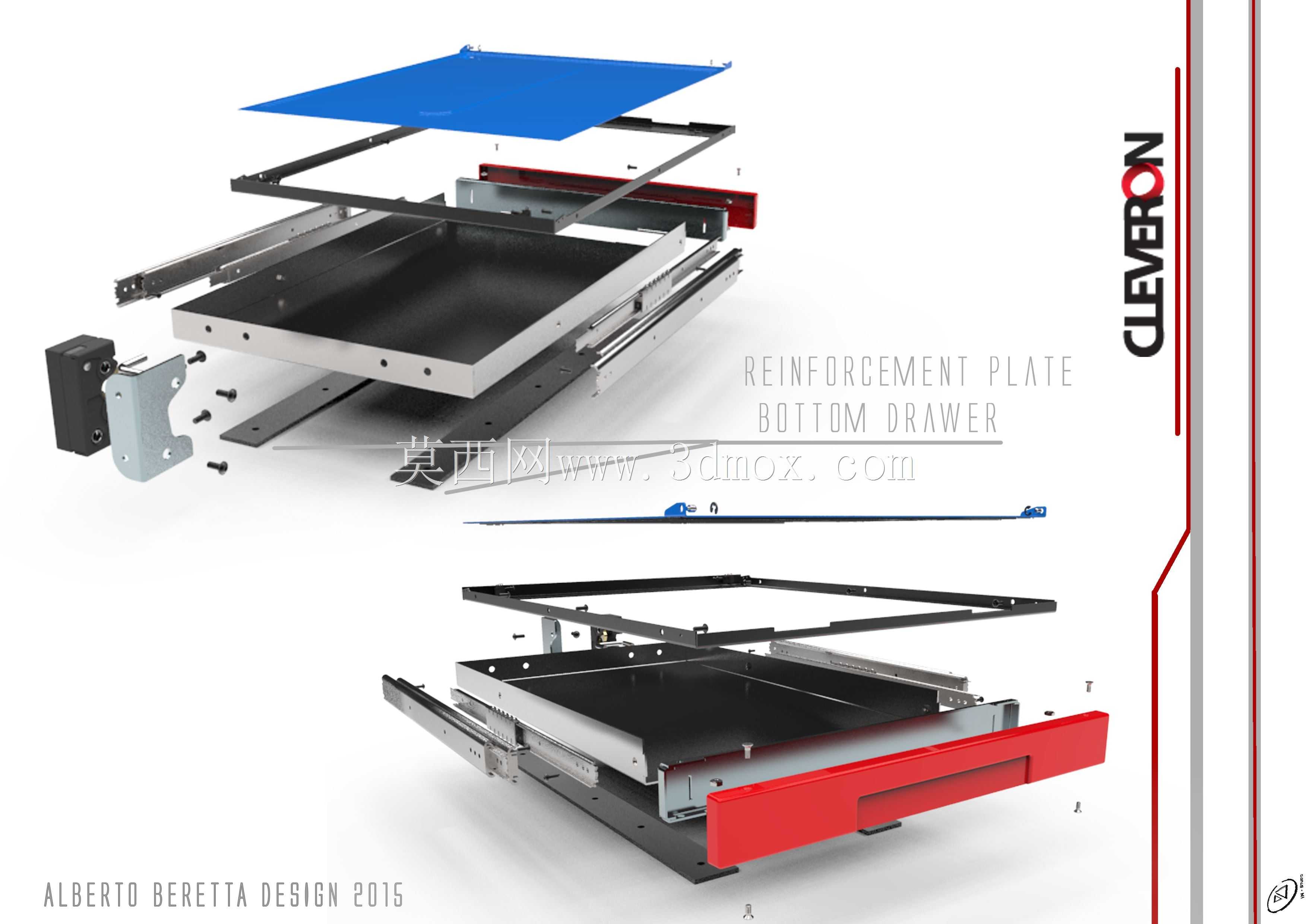

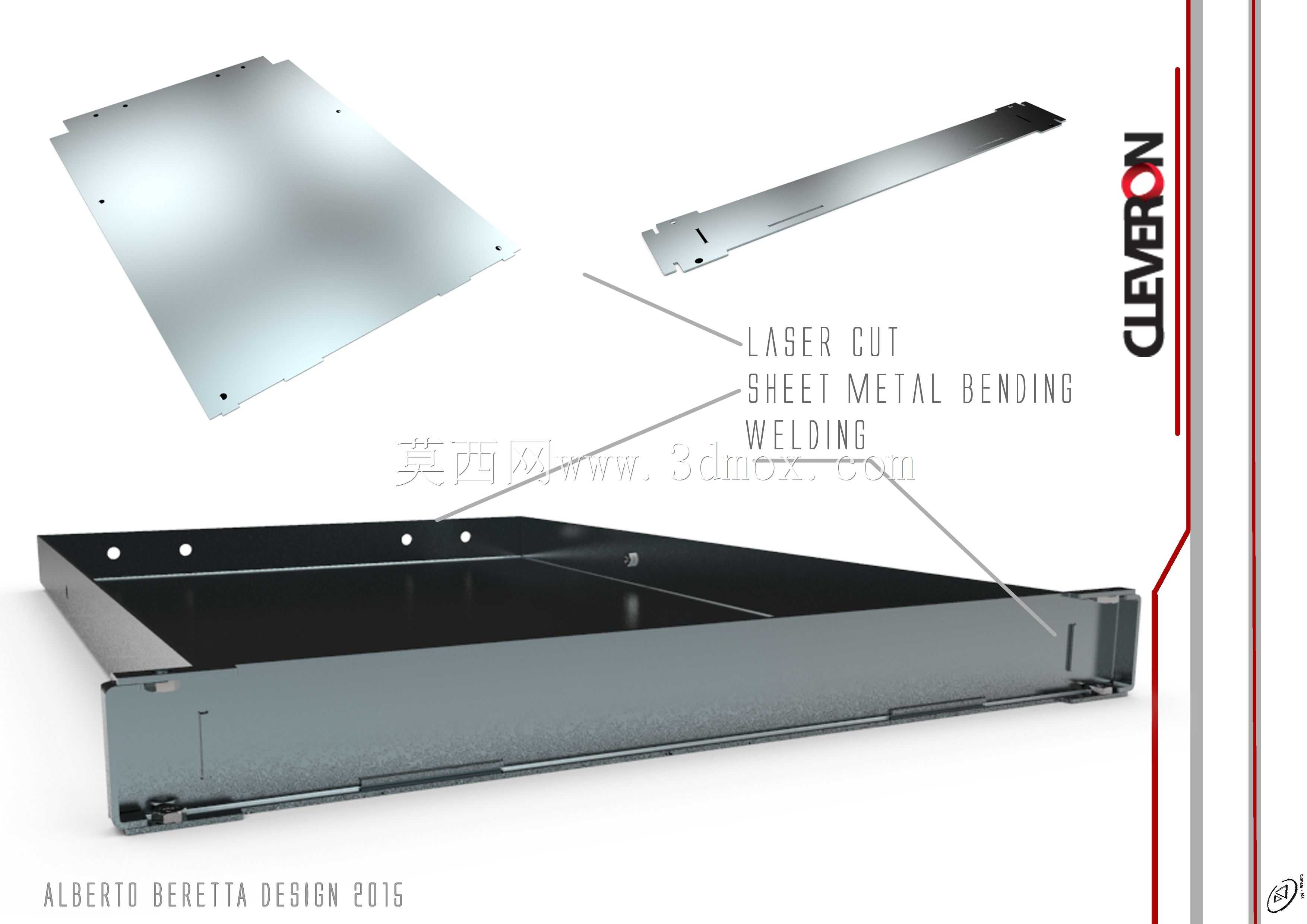

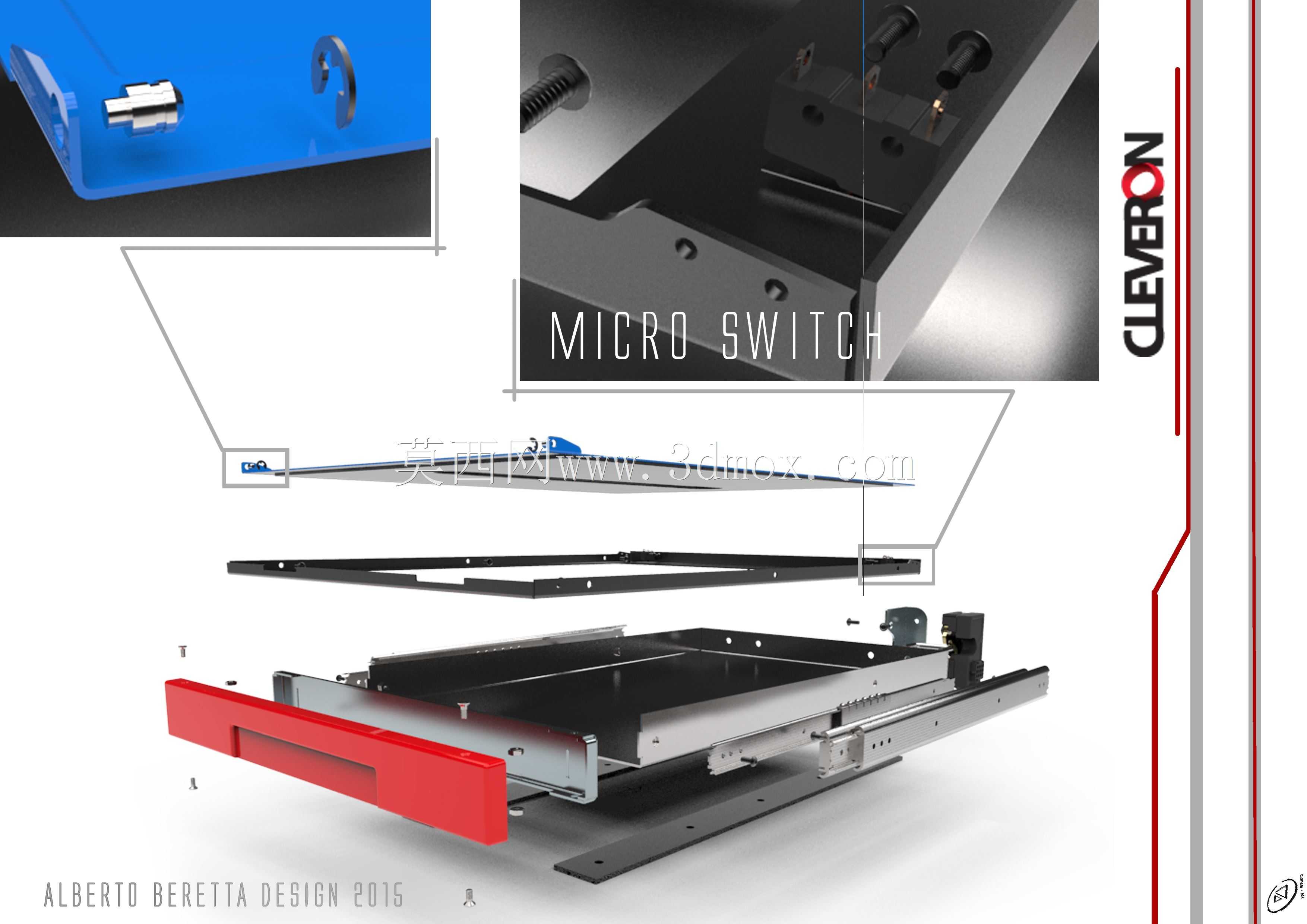

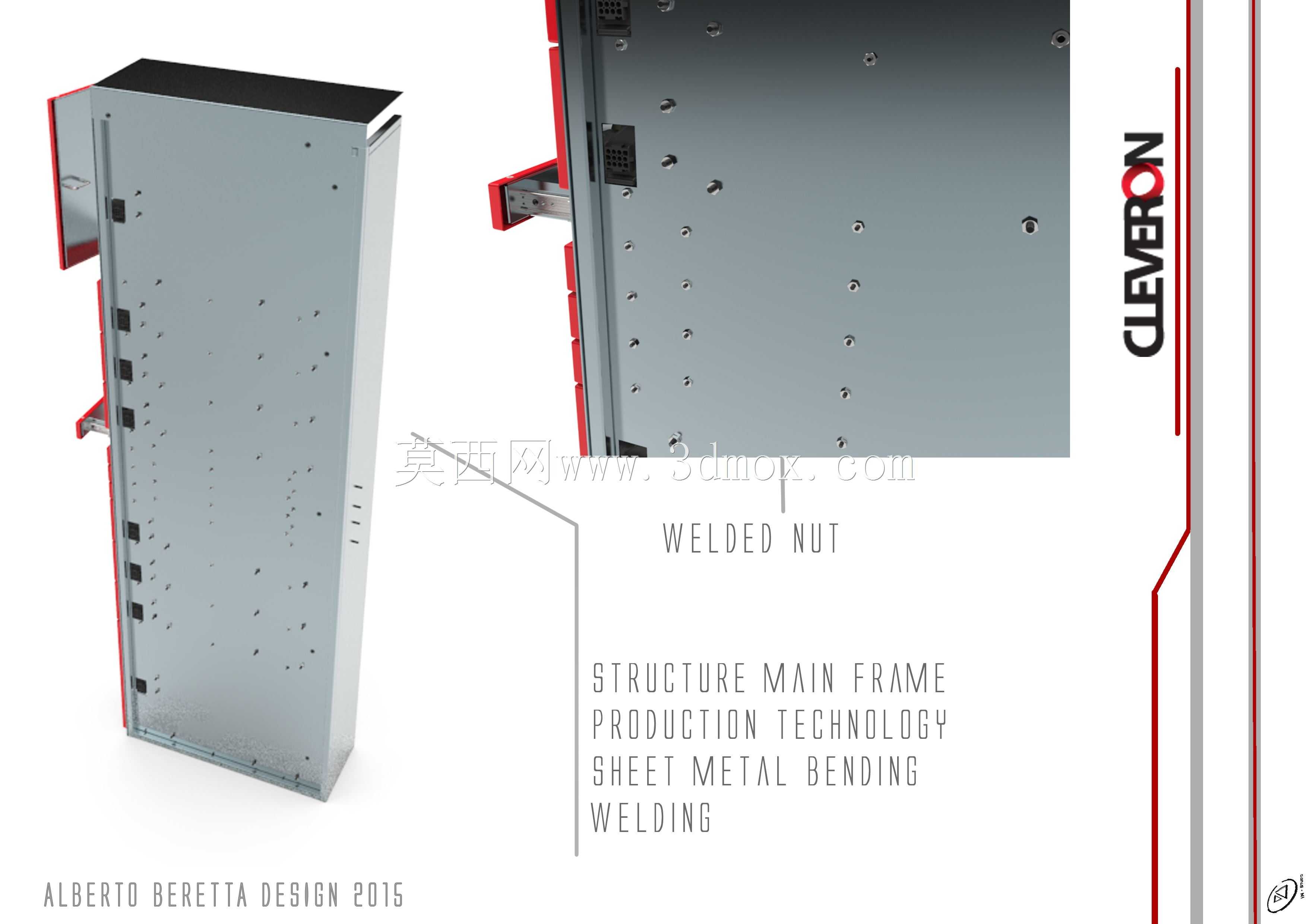

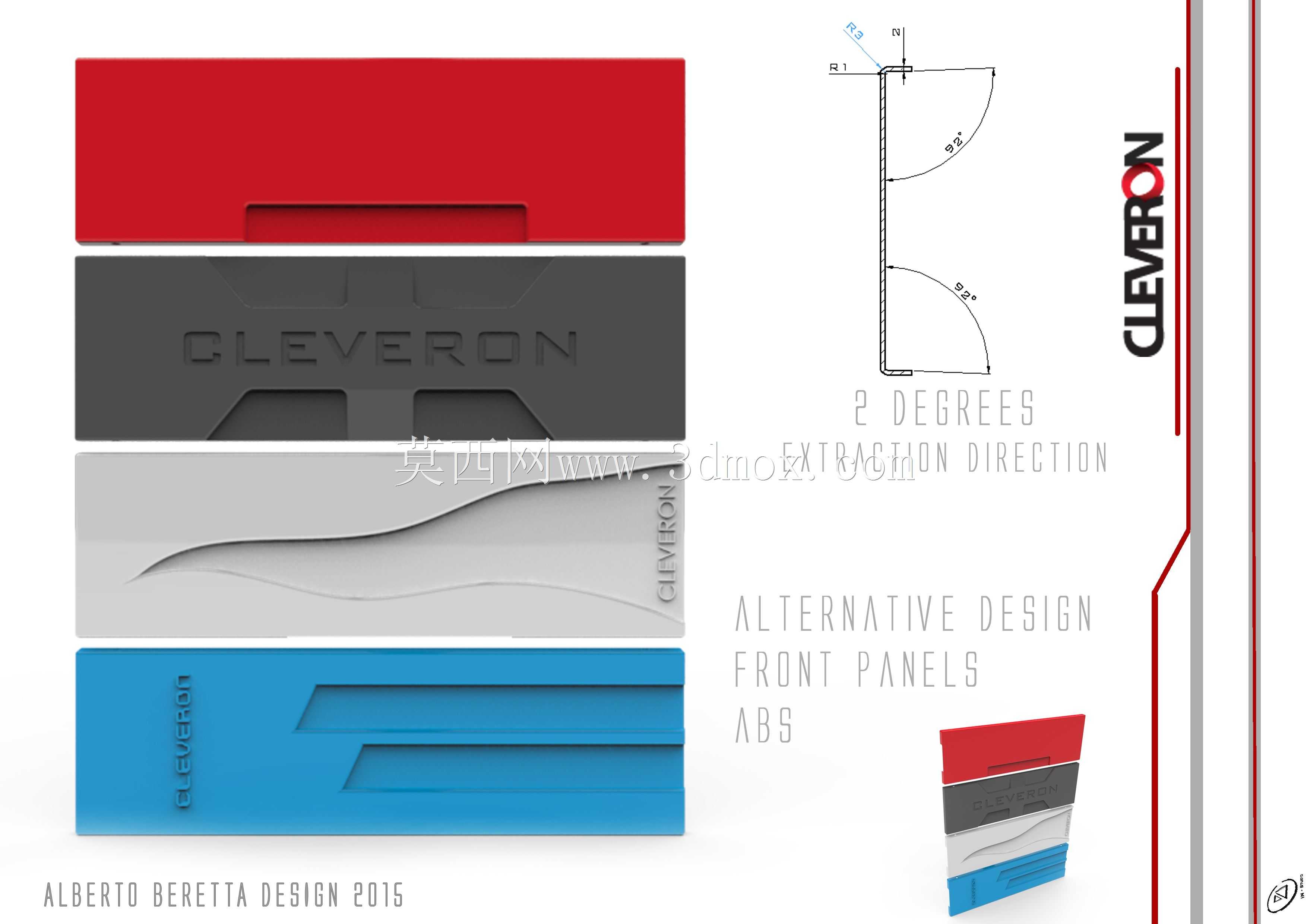

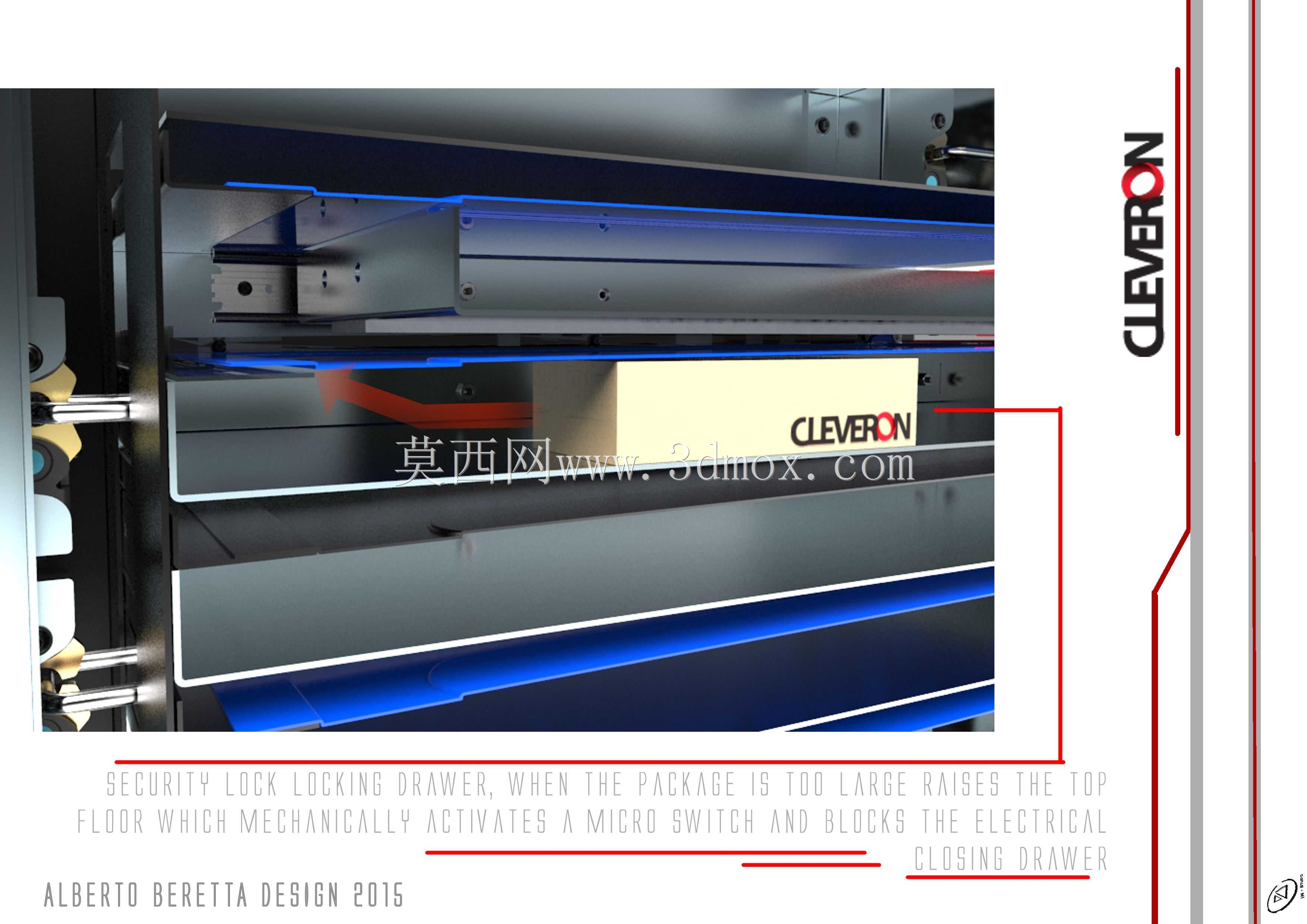

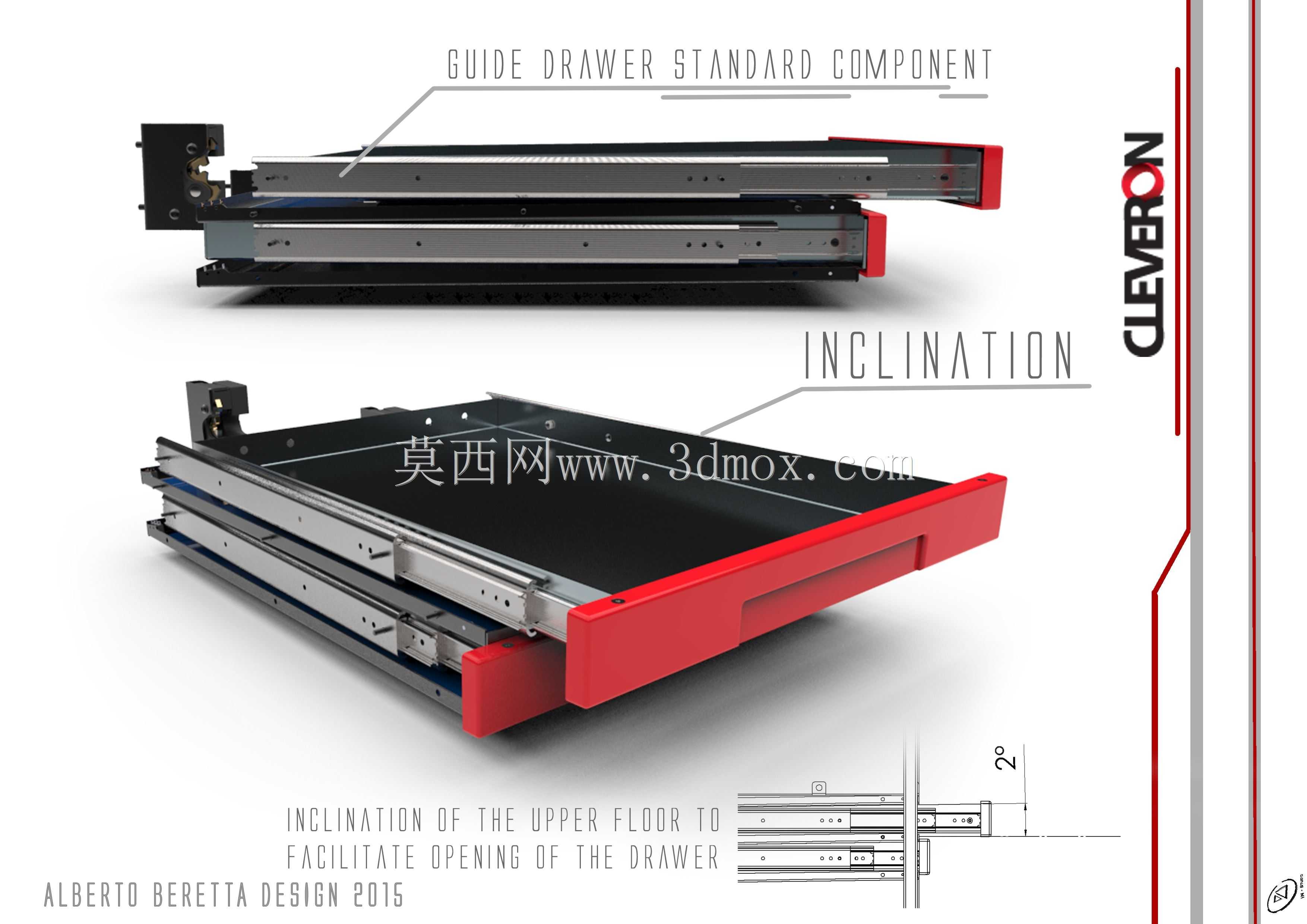

该电动抽屉滑轨组件主要面向工业仓储柜、工具存储柜、车载储物单元等需要大承重自动抽拉的应用场景，可替代传统手动抽屉结构，解决重载抽屉抽拉费力、定位不准、易夹手的使用痛点，尤其适配需要频繁存取重型工件、工具物料的工位储物场景，也可移植到特种车辆的车载储物舱、自动化立体库的低层抽拉货位中使用。整套组件以三节重载滑轨作为承载基础，搭配电动驱动模组实现抽屉的自动伸出与收回，额定伸出行程可达150mm，常规状态下可承载50kg的储物重量，在加装配套加强支架后可额外提升20kg承重能力，适配不同载重需求的储物场景。设计过程中采用板材弯曲与焊接工艺作为金属主体的成型方案，塑料部件采用板上热成型工艺制作，所有拼接位置采用焊接螺母作为连接载体，减少现场装配的复杂工序，所有钣金零件均适配激光切割下料工艺，塑料热成型模具预留了统一的安装基准，可快速完成不同规格抽屉的适配改型。组件内置的微动开关作为行程检测与安全触发元件，分别安装在抽屉完全收回、完全伸出的极限位置，同时在抽屉前端加装接触式触发支架，当支架受到外力挤压时可立刻触发驱动回路断电，避免抽屉伸出过程中碰撞人员或障碍物，解决了电动抽屉运行过程中的安全防护问题。整套滑轨组件的安装边界与常规工业重载三节滑轨保持一致，不需要对原有柜体的安装孔位做大幅修改即可完成替换，竖板与内置的五金紧固件均采用市场通用的标准零部件，降低了后期维护的备件采购成本，所有结构件均做了圆角钝化处理，避免装配和使用过程中出现锐边划伤的问题，驱动模组采用隐藏式安装在滑轨内侧，不会占用抽屉内部的储物空间，同时可避免灰尘、碎屑进入驱动结构影响运行寿命。
