可3D打印IDSA纪念徽章原型结构设计

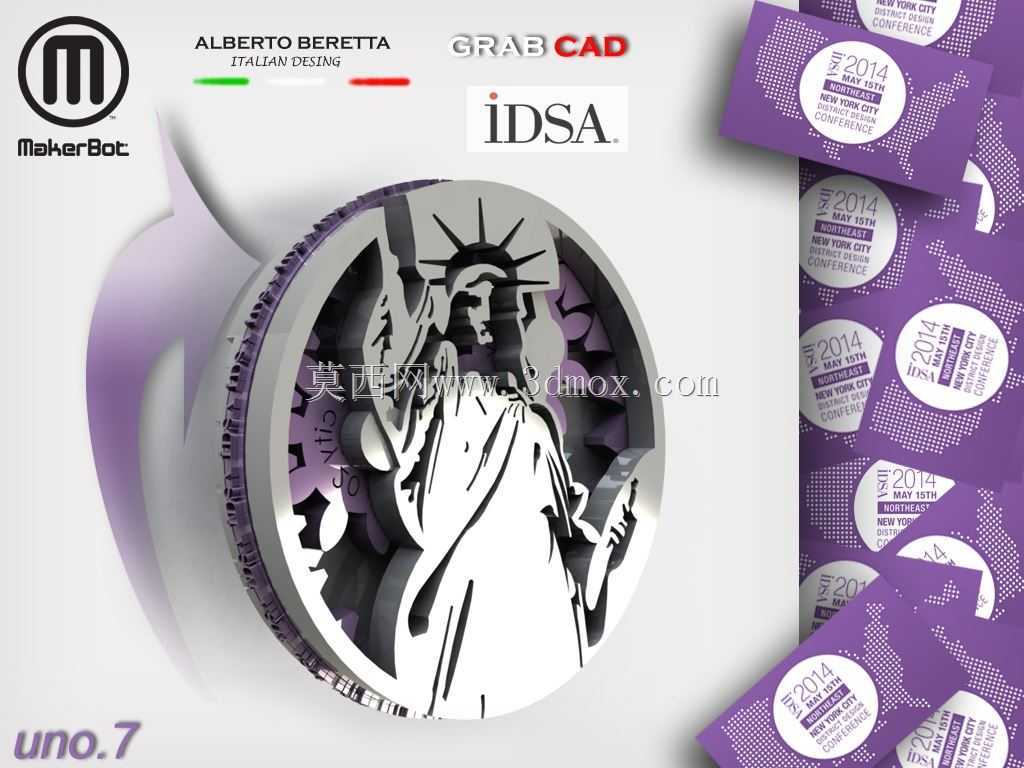

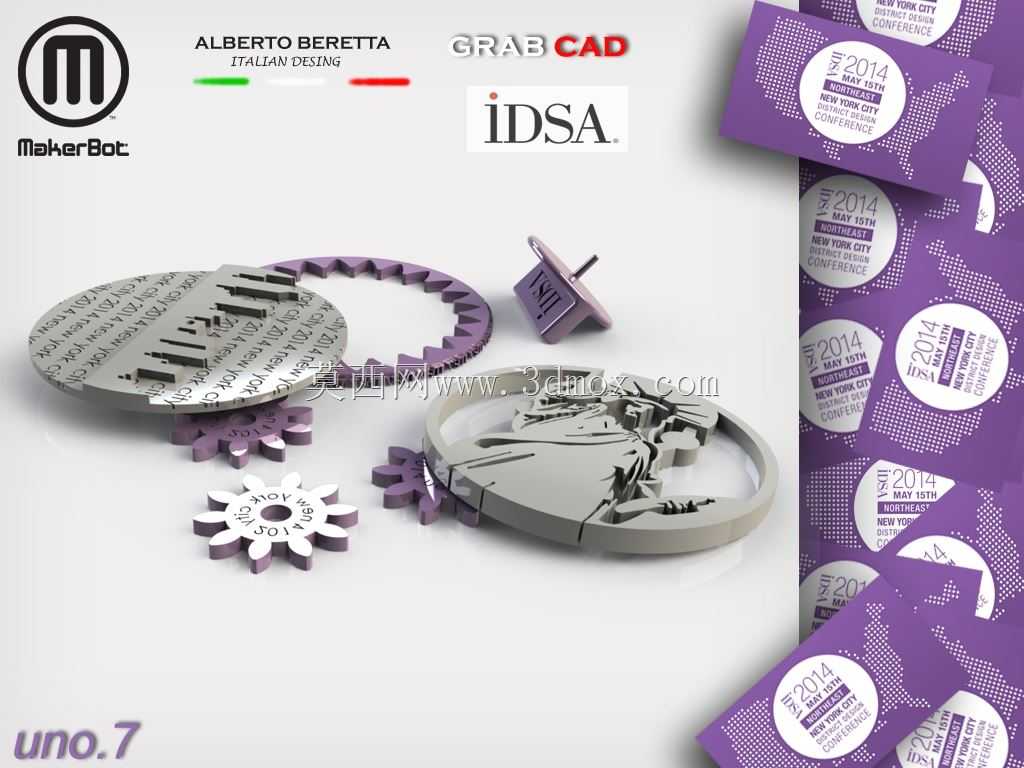

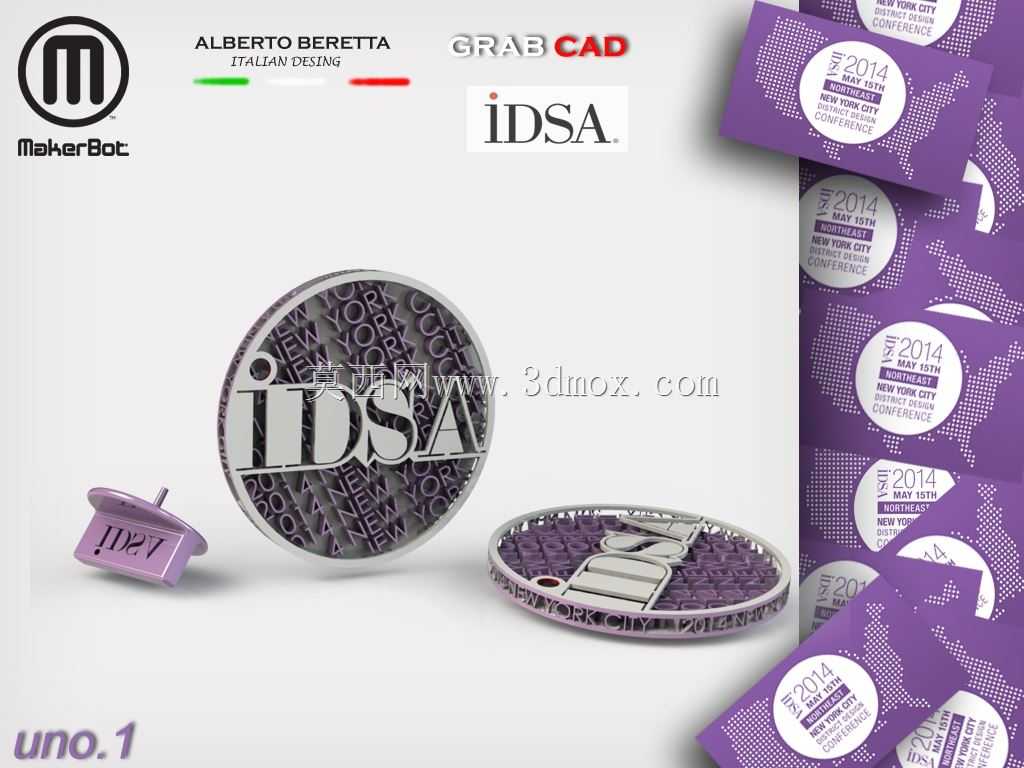

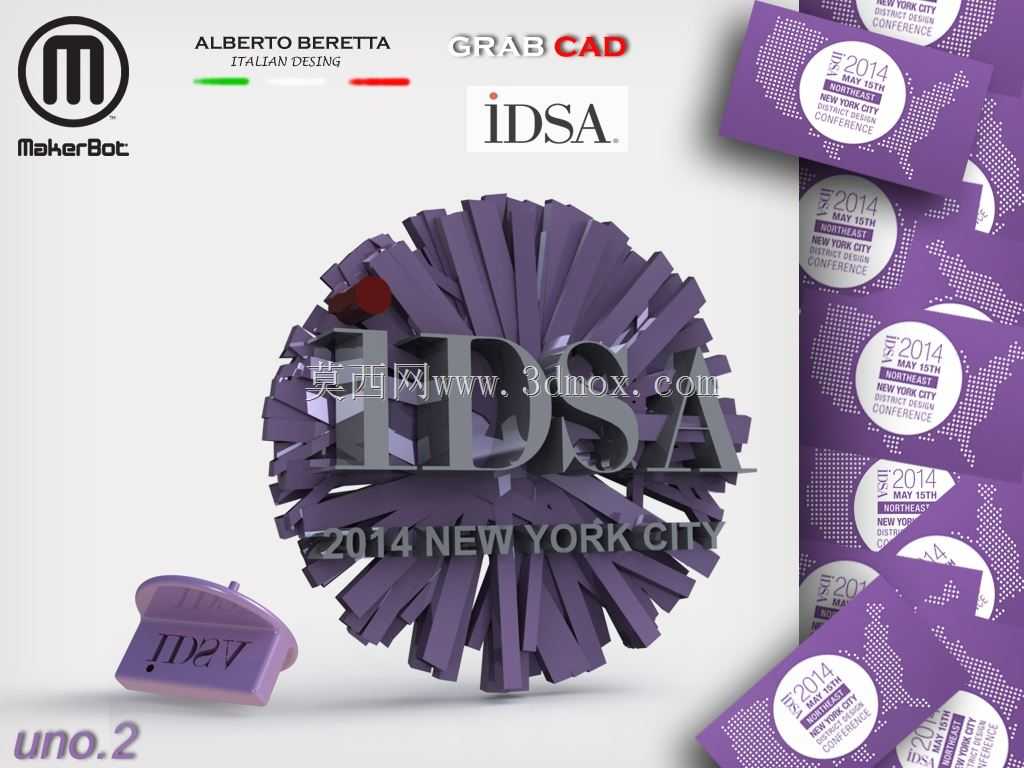

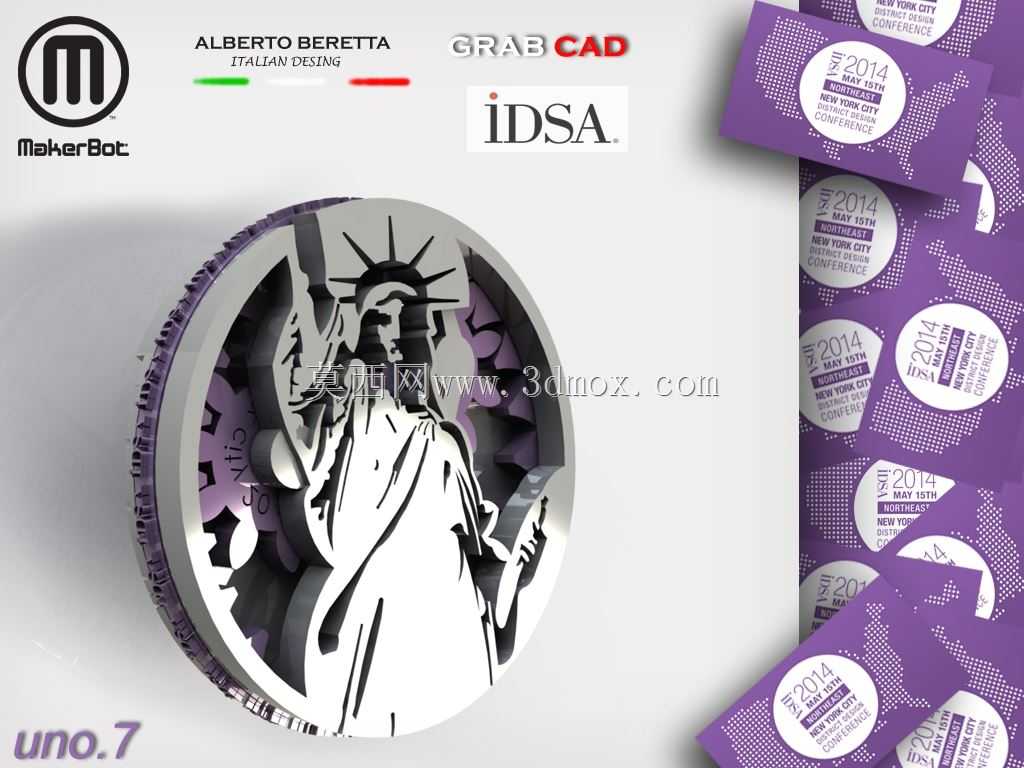

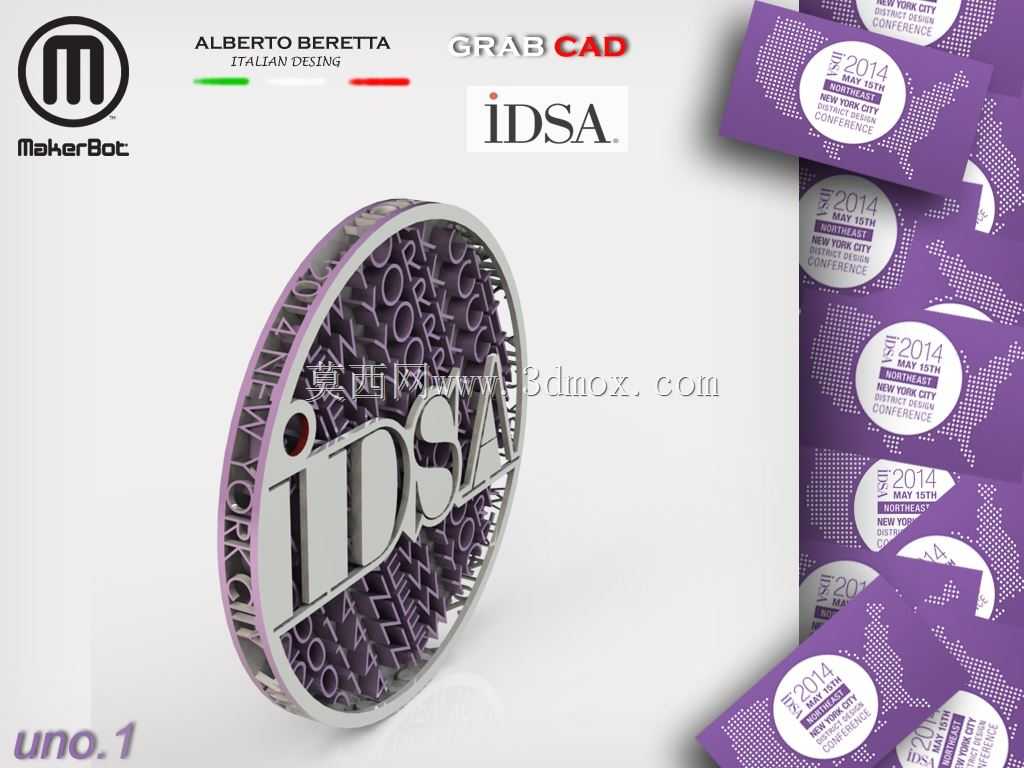

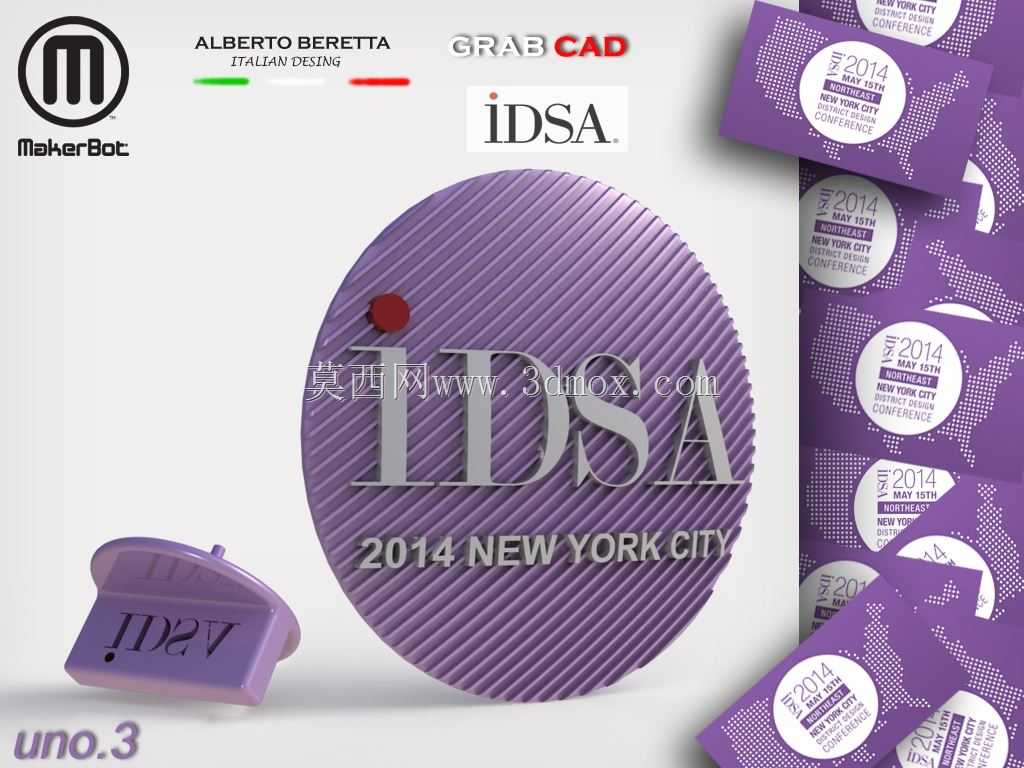

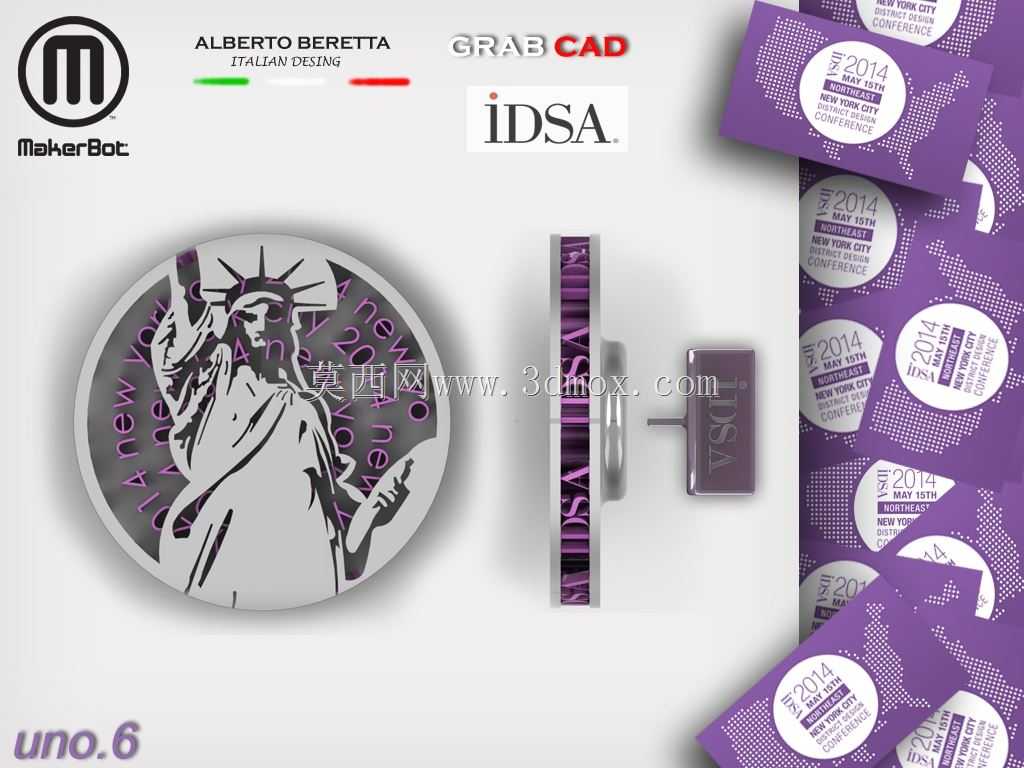

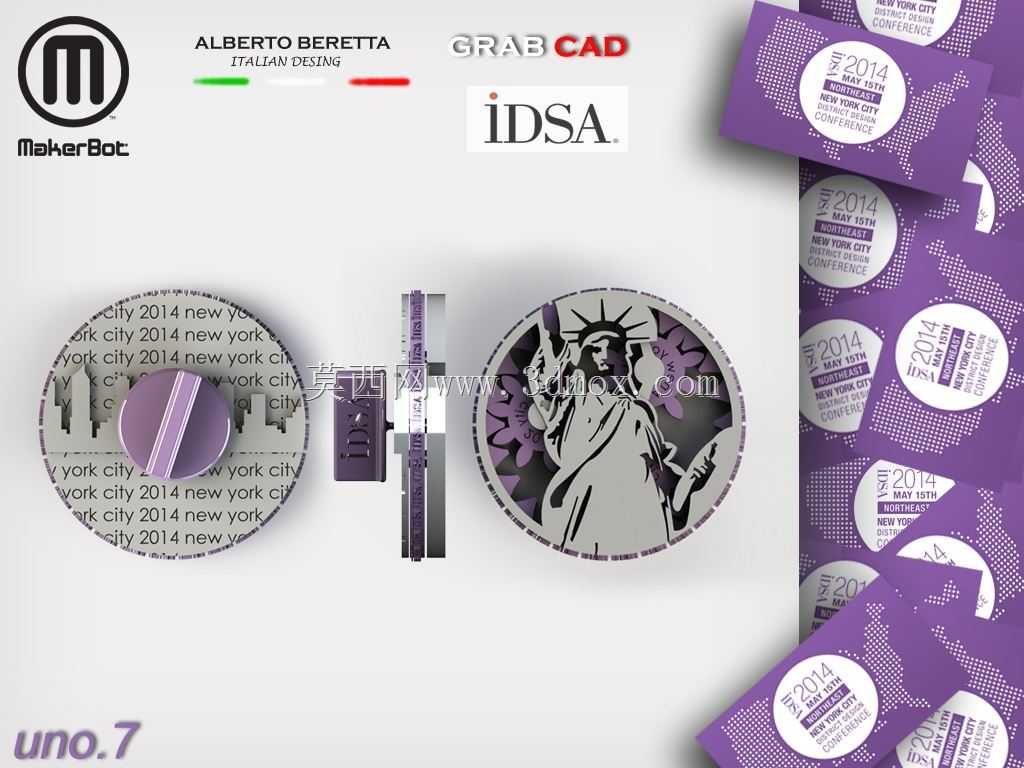

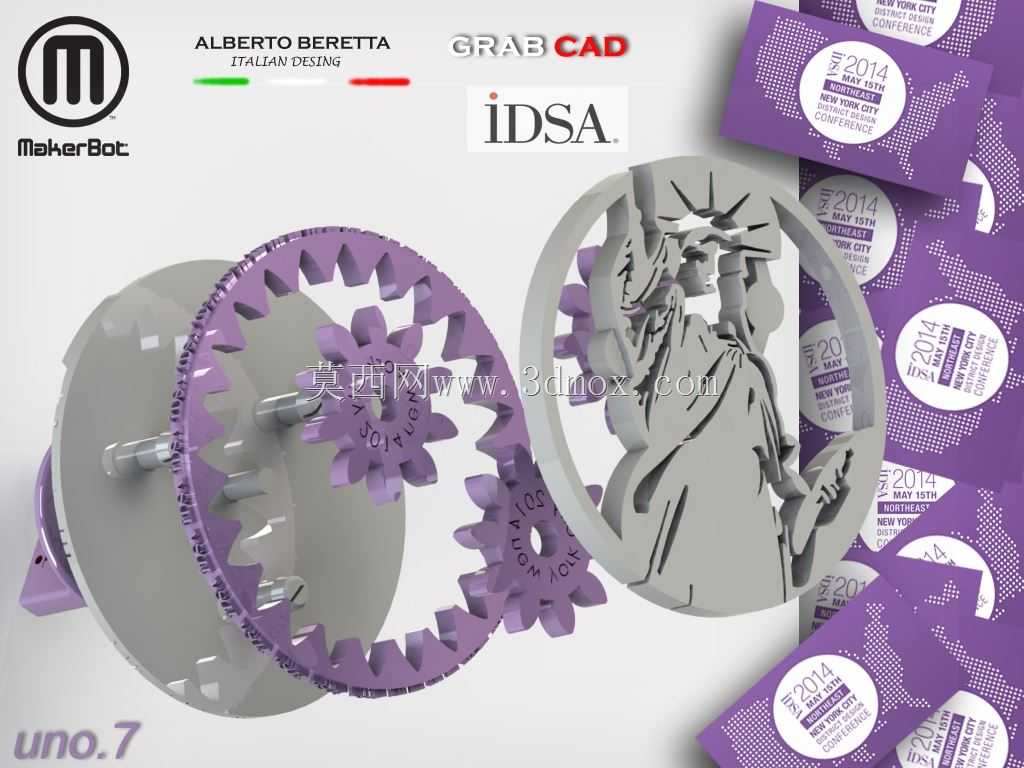

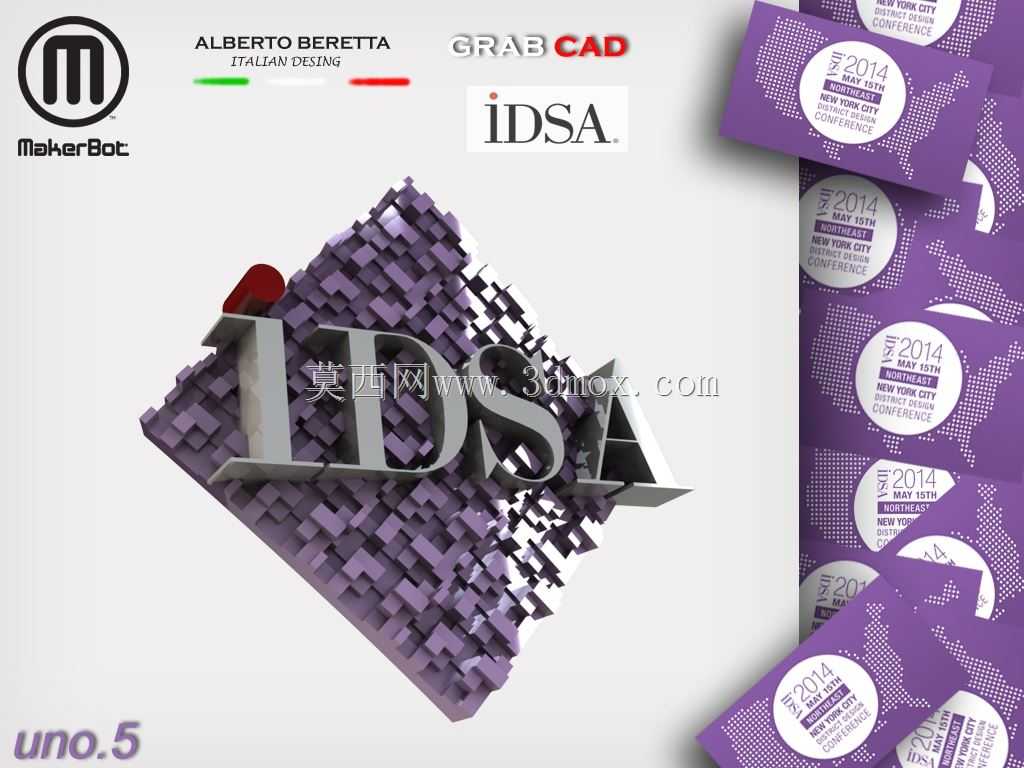

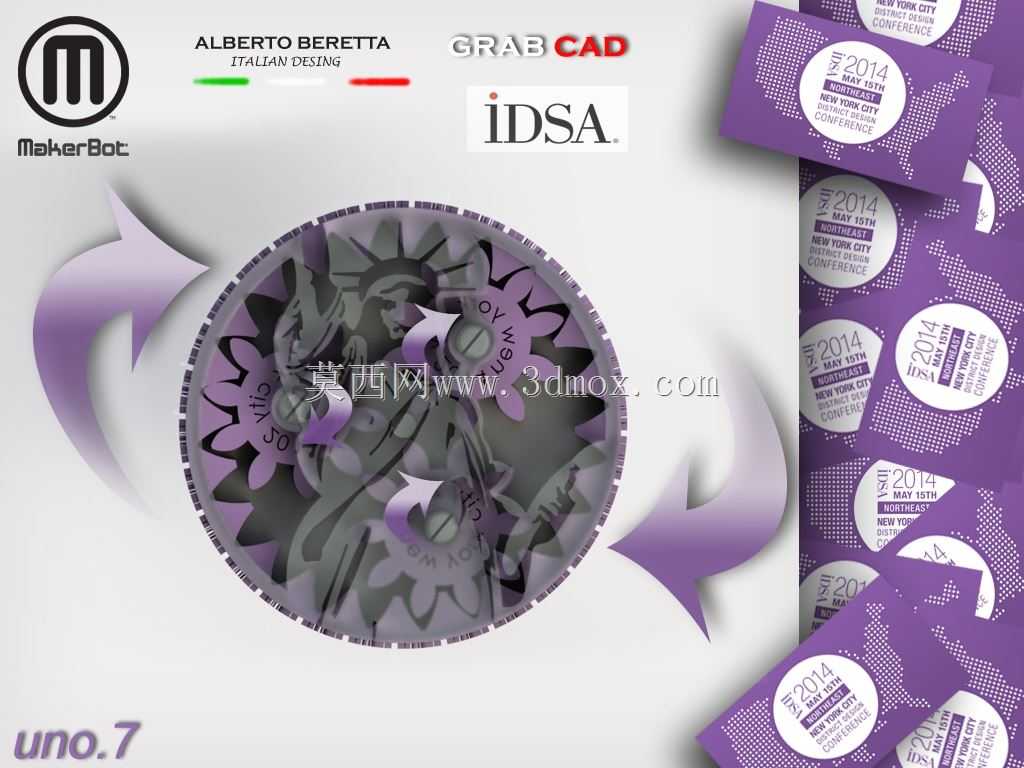

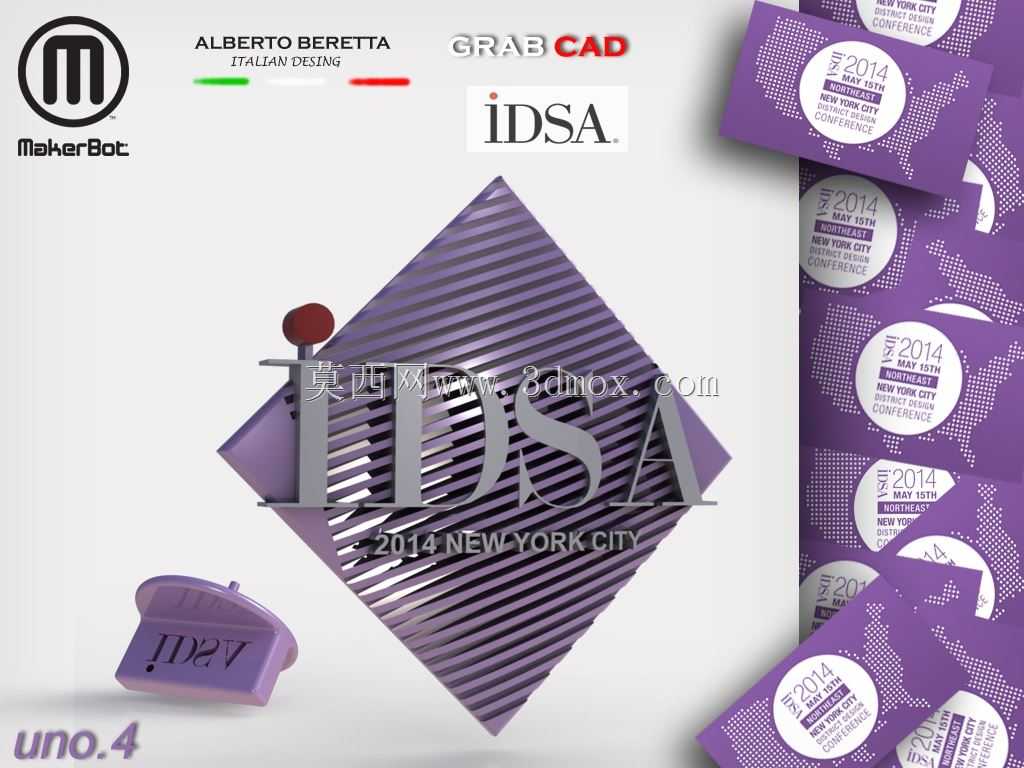

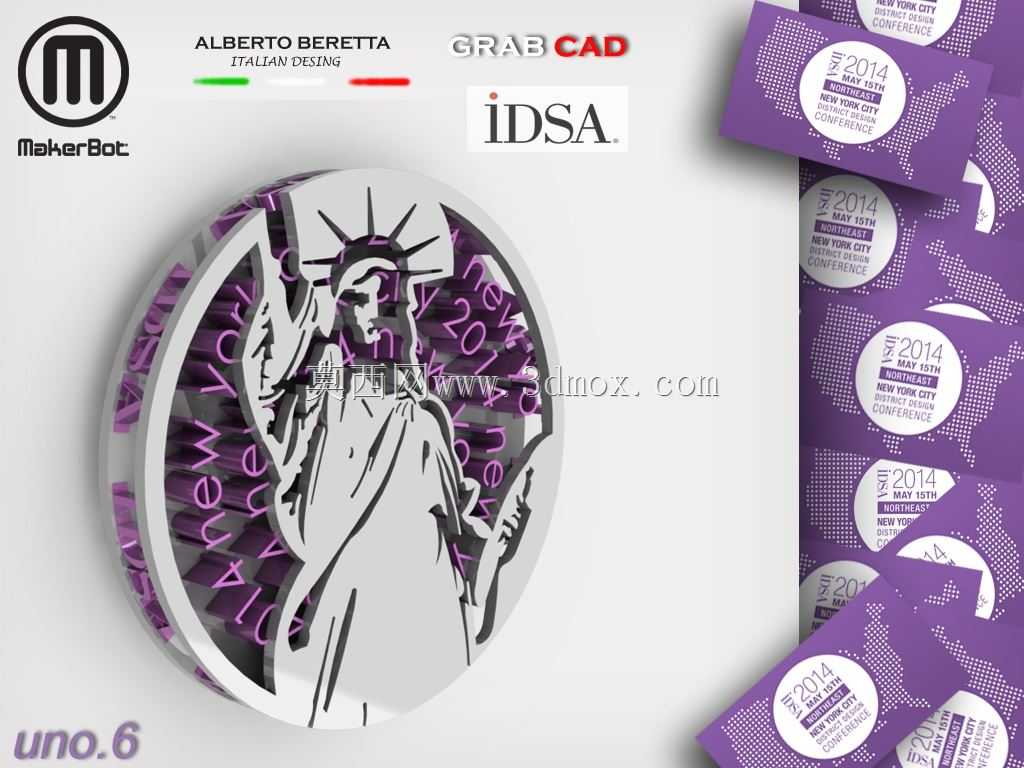

这类小型标识徽章的应用场景覆盖行业展会、社团纪念、品牌活动等多个线下场景，作为随身佩戴的标识类配件，其核心用途是在活动现场快速区分参会人员身份，同时承载活动纪念属性，相比传统批量冲压制作的徽章，可打印的原型结构能够快速完成小批量定制，适配临时活动的快速交付需求，省去开模的周期与成本投入。从功能特性来看，该组徽章原型在结构设计上优先考虑了FDM与光固化3D打印的成型特性，所有外露边角均做了0.2mm的圆角过渡，避免打印过程中出现尖角翘边、层间剥离的问题，徽章背面预留了标准别针的安装卡槽，卡槽宽度适配市面通用的10mm长度安全别针，卡槽深度1.2mm，安装后别针底座完全嵌入徽章基体，不会出现凸起硌蹭衣物的情况，同时卡槽两侧设计了0.3mm的倒扣结构，别针卡入后无需额外粘接即可实现临时固定，后续点胶加固时也不会出现移位问题。设计思路上，整套徽章的外轮廓尺寸控制在30mm到45mm区间，厚度统一为2.5mm，既保证佩戴时不会因为过重拉扯衣物，也能避免厚度过薄导致打印时出现结构变形，徽章表面的标识浮雕高度设置为0.4mm，这个高度既能够保证标识图案的辨识度，用手触摸时有清晰的凹凸触感，又不会因为浮雕过高增加打印支撑的去除难度，所有浮雕的侧壁均做了5度的拔模斜度，光固化打印时可以直接无支撑成型表面，省去后期打磨的工作量，大幅降低后处理的时间成本。安装边界方面，徽章背面的别针安装位距离徽章上边缘8mm，距离左右两侧边缘的距离均大于5mm，保证别针固定后佩戴时的受力点在徽章重心偏上位置，佩戴后不会出现徽章歪斜翻转的情况，徽章整体的外轮廓没有尖锐外伸结构，所有突出结构的宽度均大于2mm，避免打印过程中出现结构断裂，同时佩戴时也不会勾刮衣物纤维。针对不同打印设备的适配性，设计时将所有结构的最小壁厚控制在1.5mm以上，即使用0.3mm层厚的普通FDM打印机也能顺利打印出完整结构，不会出现薄壁填充不足的问题，表面的文字线条最细处为0.8mm，满足常规3D打印设备的最小成型精度要求，无需高精度工业级设备即可制作出清晰的表面细节。在实际使用场景中，这类打印完成的徽章原型既可以直接作为活动临时使用的标识件，也可以作为翻模制作批量徽章的母模，原型表面的粗糙度控制在Ra6.3以下，经过简单打磨抛光后即可直接用于硅胶模翻制，相比手工雕刻的母模，三维建模输出的原型尺寸一致性更好，翻模后的成品偏差可以控制在0.1mm以内，整套七个原型的安装接口尺寸完全统一，不同图案的徽章可以通用同款别针配件，减少配件备货的种类，降低小批量制作的物料管理成本。结构上还考虑了后期表面处理的需求，徽章基体的平面度公差控制在0.1mm以内，表面喷涂、电镀处理时可以平稳放置在治具上，不会出现晃动导致的涂层不均问题，浮雕图案的沟槽宽度最小为1mm，后期填色操作时普通0.5mm笔尖的马克笔即可顺利完成上色，不会出现颜料溢出沟槽污染表面的情况。
