可壁挂倾斜式反重力电池收纳盒结构设计

做结构设计这几年，经手的小型储能配件外壳不少，这次的反重力电池收纳结构，最初是针对墙面零散电池收纳的痛点做的方案——很多车间工具墙、桌面工位旁的垂直立面，之前要么用磁吸条粘电池容易滑落，要么普通塑料盒只能平放占台面，尤其是2070规格的动力型电池，单节重量不低，常规挂盒用久了容易脱胶掉件。

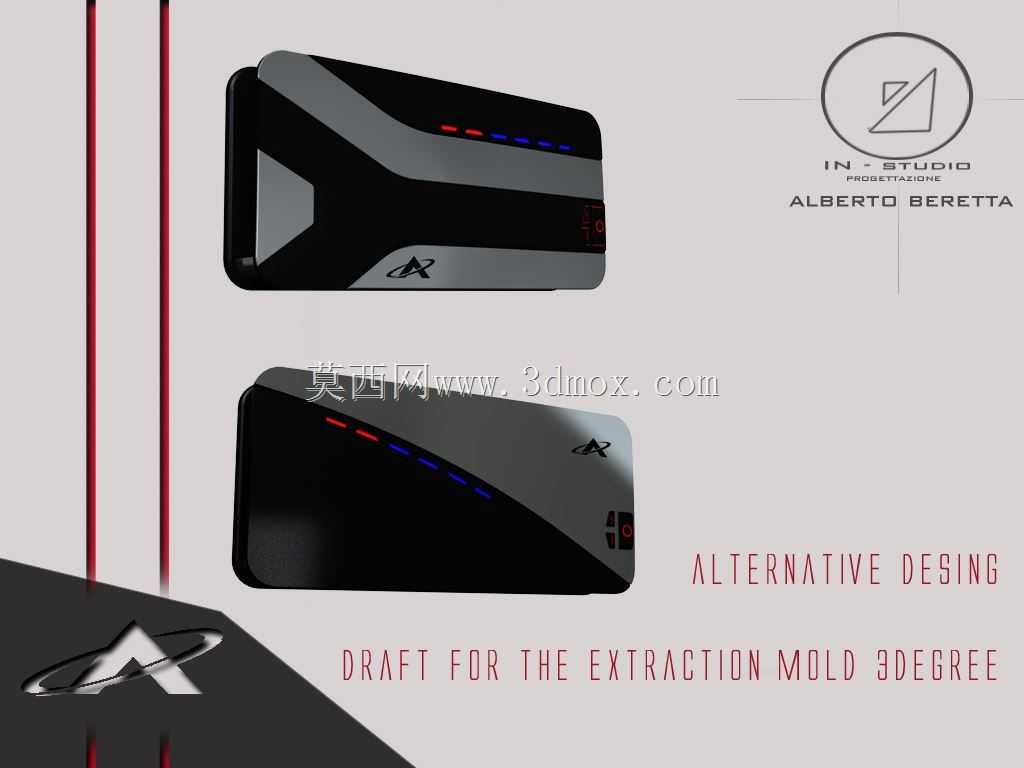

这个结构的核心设计点，是把安装基面做了三度的倾斜角，别小看这几度的倾角，当盒子固定在垂直墙面上时，电池自身的重力会顺着倾斜方向压向盒体的内侧挡边，不需要额外的卡扣或者磁吸结构，就能靠重力分力把电池牢牢卡在槽位里，取放的时候只需要顺着倾斜方向抽出即可，比带按扣的收纳盒操作效率高不少，适合生产线旁快速取换备用电池的场景。

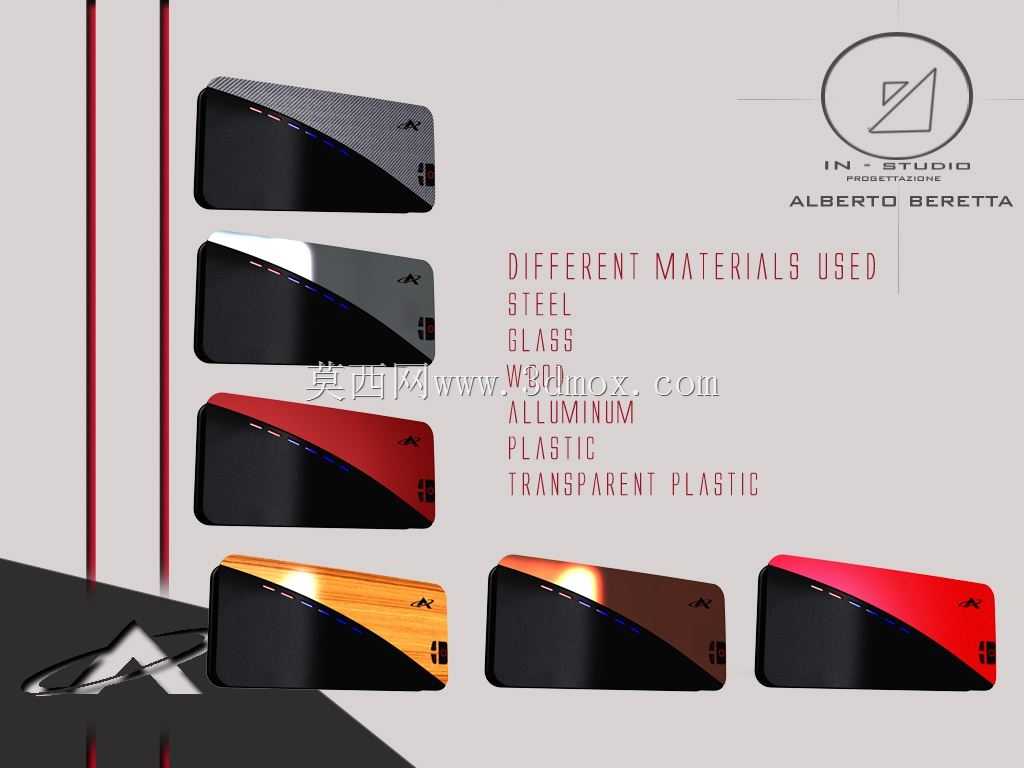

材质选用ABS是经过多轮验证的，首先ABS的打印成型收缩率稳定，做FDM打印原型的时候不需要做太多的尺寸补偿，壁厚设置在1.8mm的时候，既能承受整盒六节2070电池的总重量，安装在墙面的时候不会因为长期承重出现蠕变变形，同时打印的时候不需要加太多支撑，拆开支撑之后的表面粗糙度能达到Ra6.3左右，后期如果做量产开模的话，这个壁厚也刚好符合注塑件的充模流动要求，不会出现缺胶或者缩痕的问题。

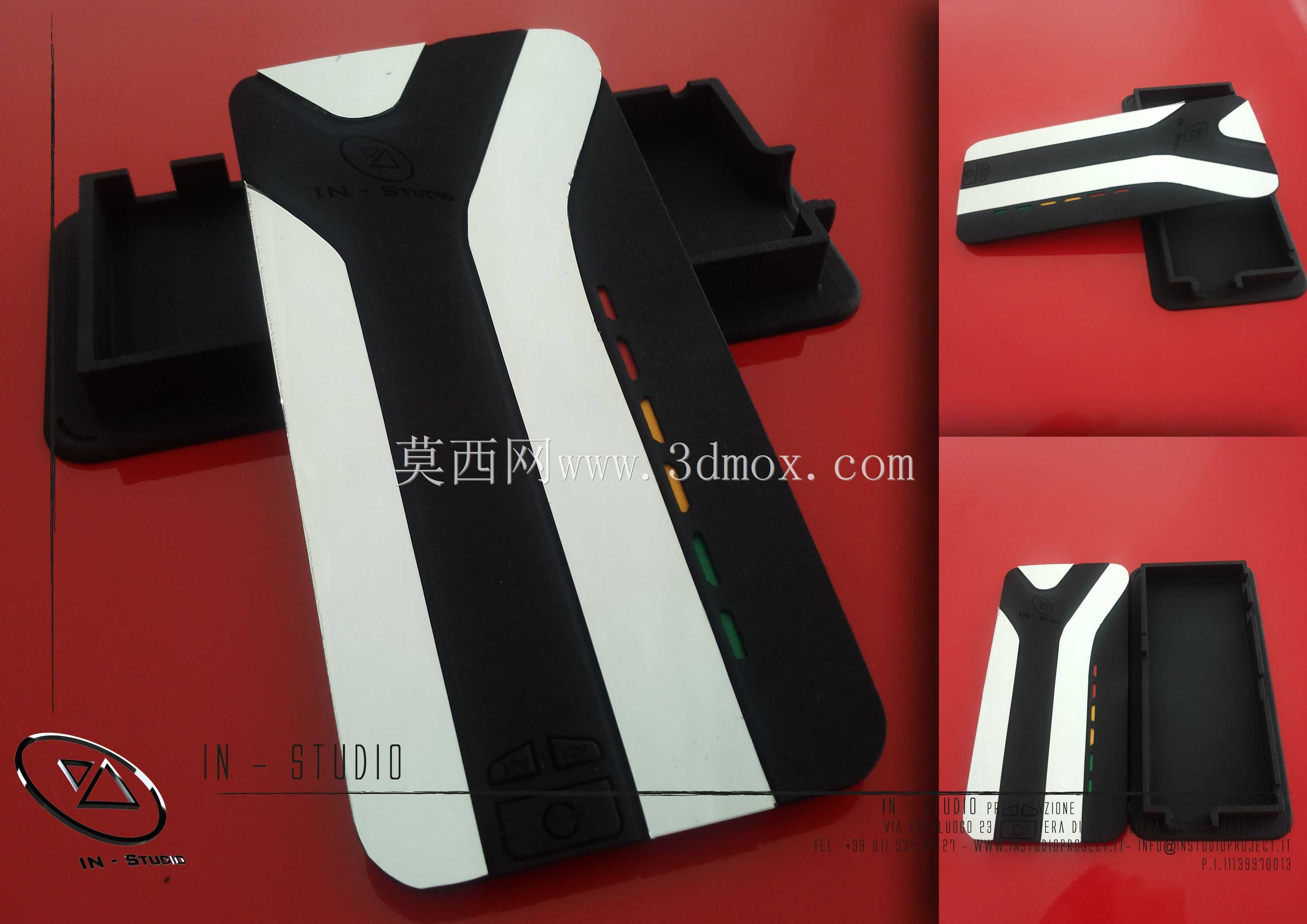

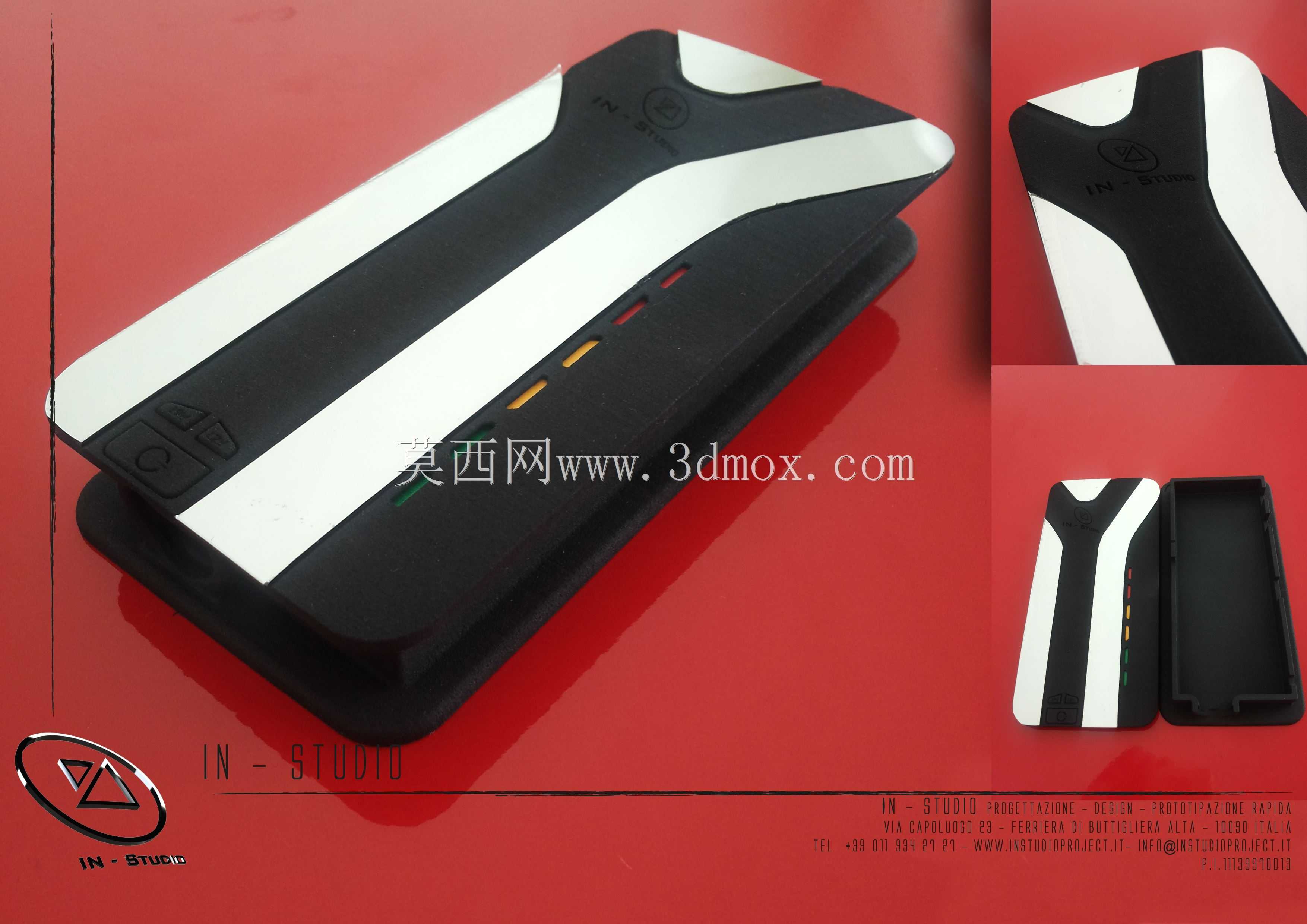

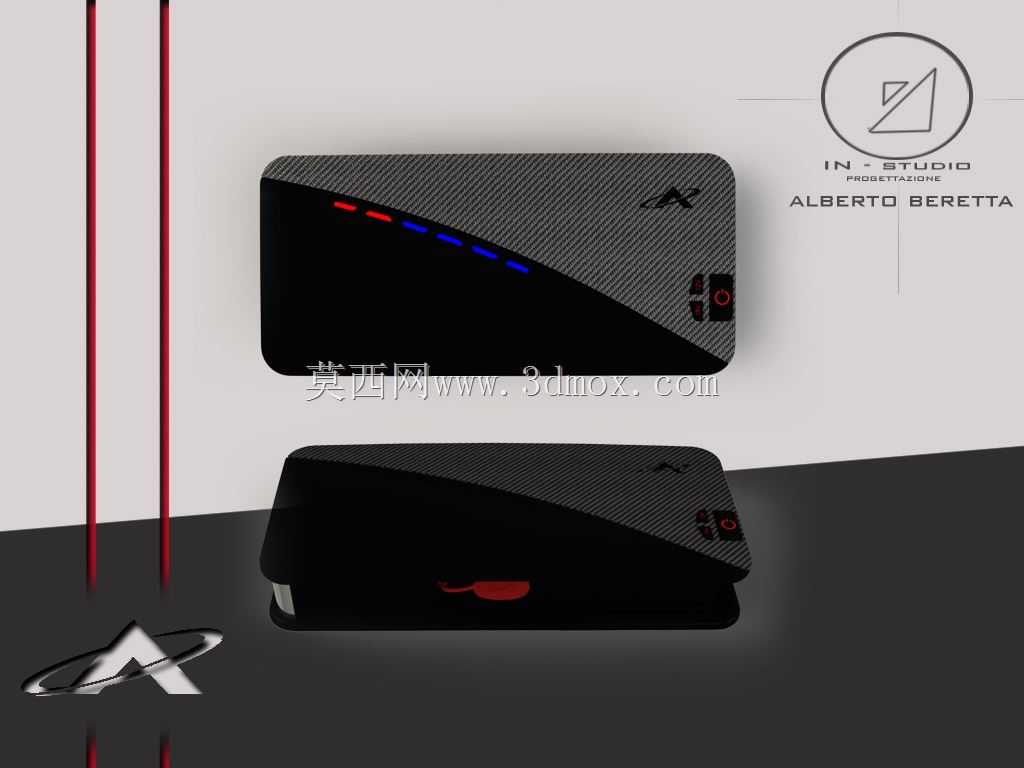

外形上做了黑白分色的装饰条设计，不是单纯为了好看，白色的凸条刚好是内部电池槽的加强筋位置，把加强筋延伸到外表面做装饰，既省掉了额外做外观纹理的工序，也能从外部直观看到内部筋位的走向，安装的时候能快速对准墙面的固定点位，避免打螺丝的时候打到内部的电池容纳腔。盒体的边角全部做了R2的圆角过渡，一方面是打印的时候不会出现尖角翘边的问题，另一方面日常取放电池的时候不会刮破手套，车间里用的工装配件，边角倒钝是必须考虑的安全细节。

安装边界上，盒体背部做了两个挂孔，孔距是标准的60mm，刚好匹配市面上常见的无痕钉、膨胀螺丝的安装间距，挂孔做了葫芦形设计，上部的大孔能轻松套过螺丝头，下滑之后卡进下部的窄槽，不需要把螺丝全部拧下来就能拆装盒体，后期清理或者换位置的时候很方便。盒体内部的电池槽尺寸，是按照2070电池的最大外径做的0.3mm间隙配合，不管是带包皮的成品电池还是套了热缩膜的组装电池，都能顺利放进去，不会出现卡滞或者晃荡的情况，槽位底部做了1mm的凸台，电池放进去之后尾部不会直接贴到盒底，留了一点散热间隙，哪怕是刚从设备上拆下来的有余温的电池，也不会因为闷在盒里影响使用寿命。

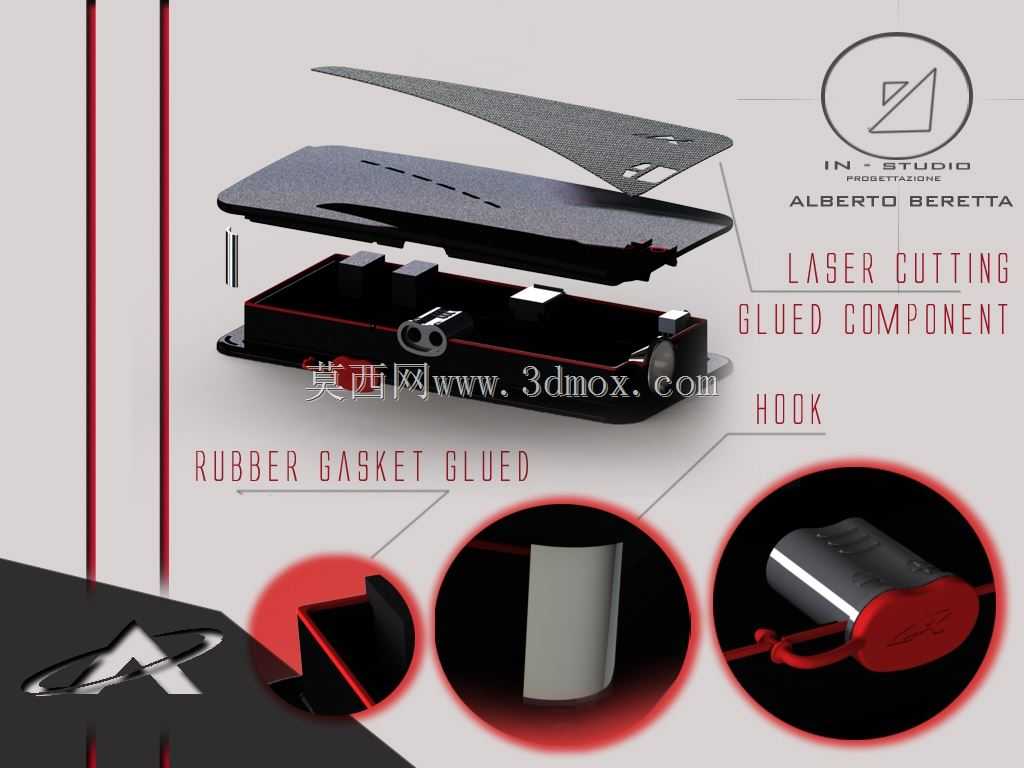

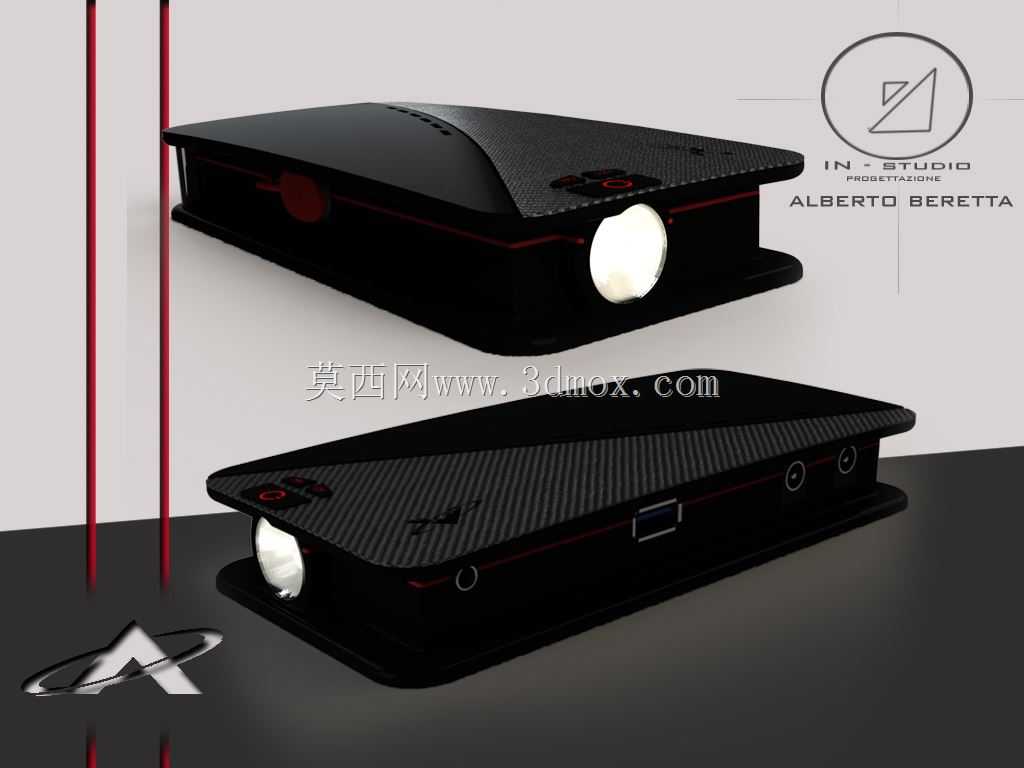

之前做过同类型的平放式电池盒，放在桌面上经常被工具碰掉，电池滚得满地都是找半天，这个壁挂倾斜的结构，除了车间工具墙用，也适合装在桌面工位的侧板、设备控制柜的侧壁上，备用电池随用随取，不占水平操作空间。设计的时候还预留了不同配置的拓展空间，比如如果需要装带触点的充电版本，只需要在盒体底部的预留槽里加弹簧触点就行，不需要改动整体的外形和安装尺寸，原型打印的时候已经把预留槽的位置做了减薄处理，后期改装的时候只需要用美工刀就能轻松切开，不需要重新打印整个盒体。盒盖的配合做了0.2mm的止口，扣上之后不会因为轻微的晃动散开，同时没有做卡扣结构，靠止口的摩擦力就能固定，打开的时候只需要从侧边的缺口轻轻一撬就能掀开，更换内部配件或者清理灰尘都很方便。

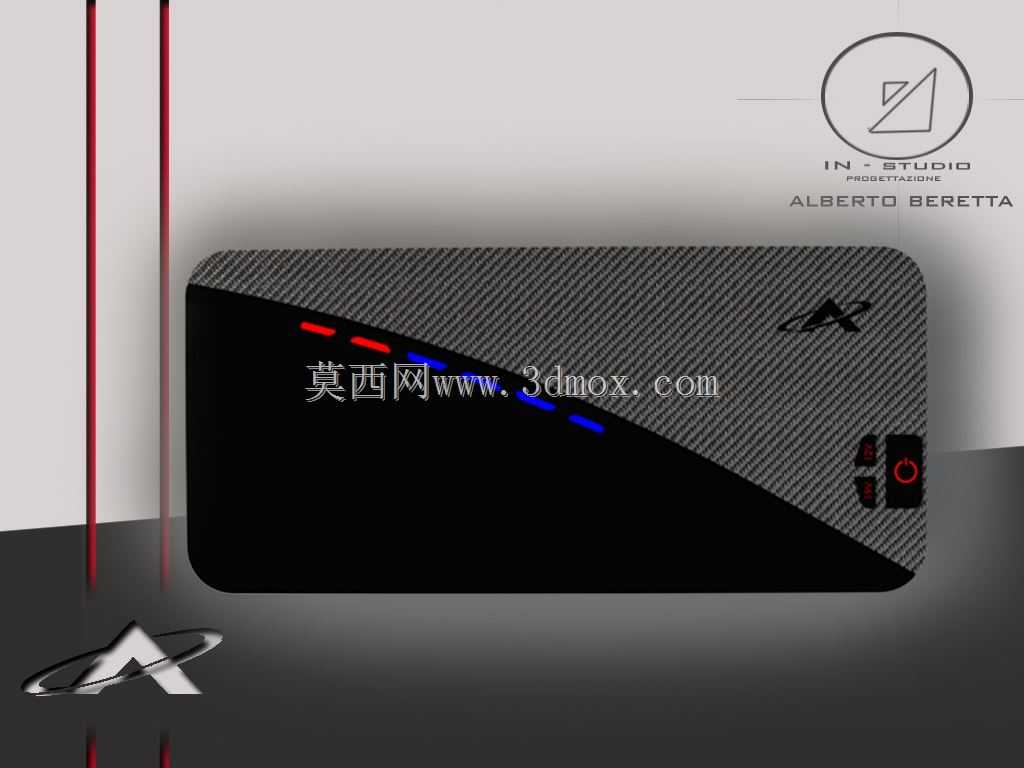

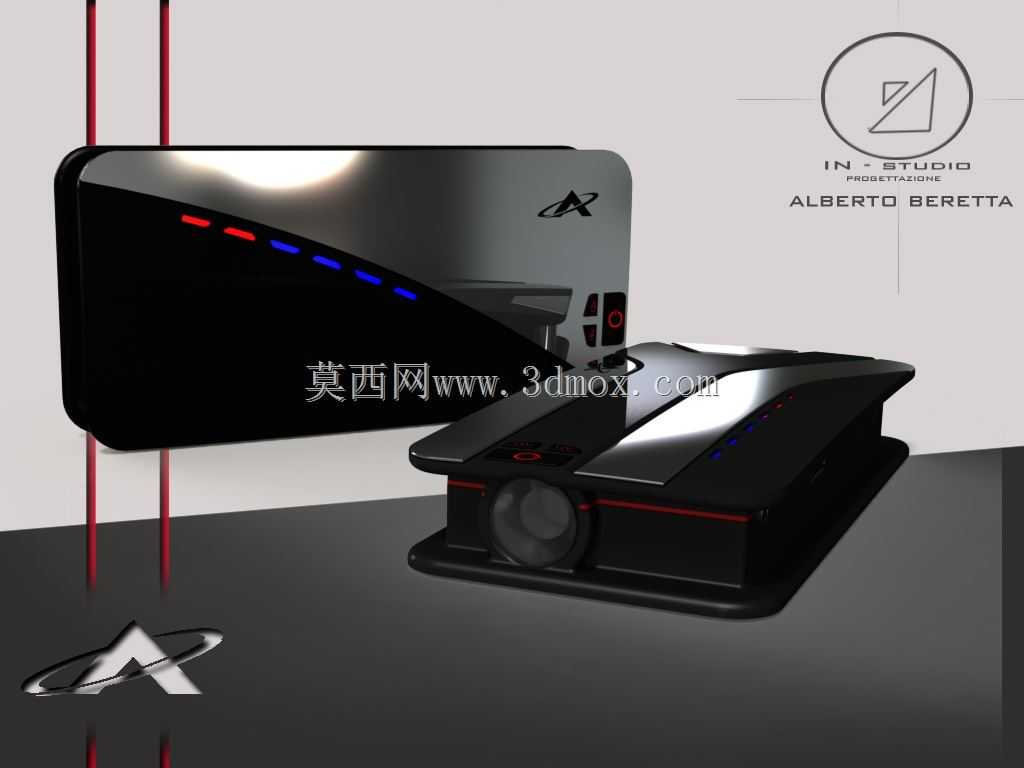

从实际测试的情况看，用ABS材料打印的原型，装满足额重量的2070电池，挂在垂直墙面上连续放置三个月，没有出现倾斜滑落、盒体变形的情况，三度的倾角刚好平衡了取放的顺畅度和固定的可靠性，倾角再大的话取放的时候电池容易自己滑出来，倾角太小的话重力分力不够，碰一下就容易掉，这个角度是经过十几次调整测试之后确定的最优值。表面的指示灯位预留槽，是给带电量显示的版本留的，后期如果要做带充电指示的款，直接把指示灯板嵌进预留槽里就行，外表面和装饰条齐平，不会凸出来刮到东西。整体外形没有突出的尖锐结构，哪怕是安装在人员走动比较频繁的通道旁的墙面上，也不会刮到过往人员的衣物或者工具，符合车间工装的安全设计要求。
