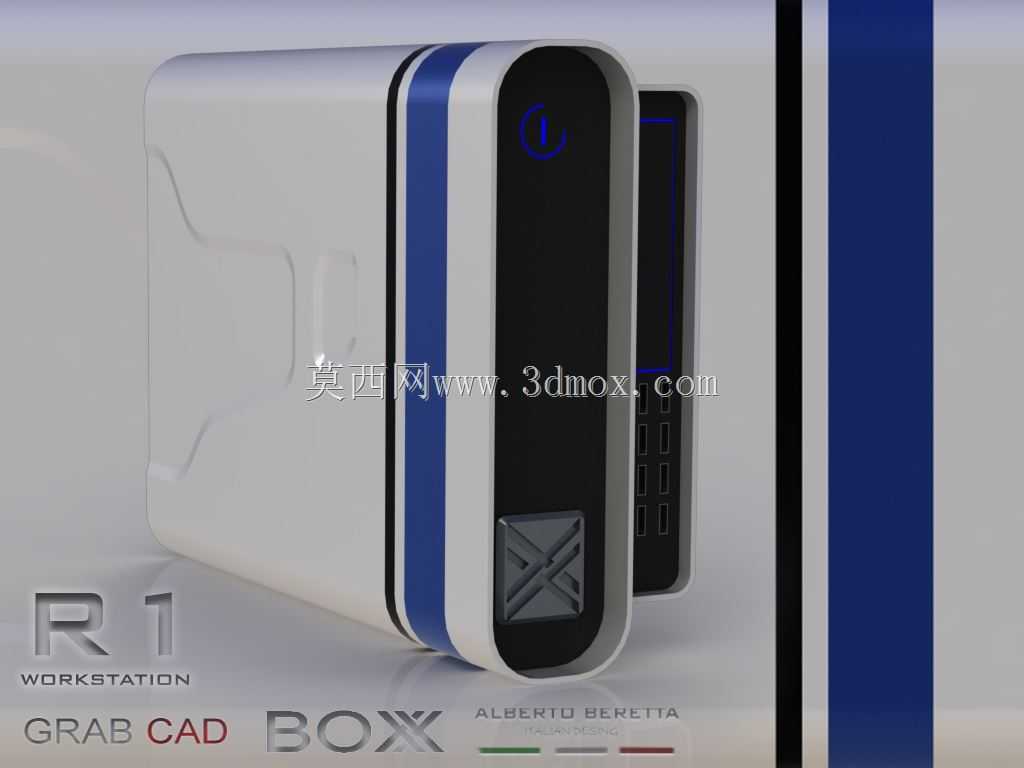

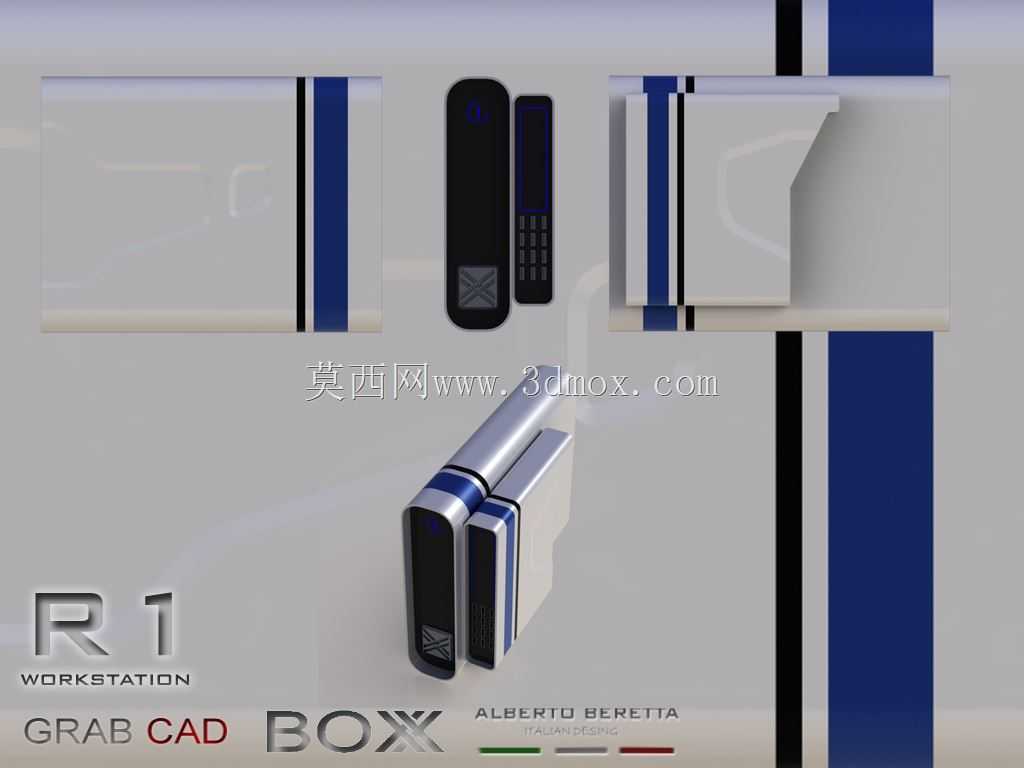

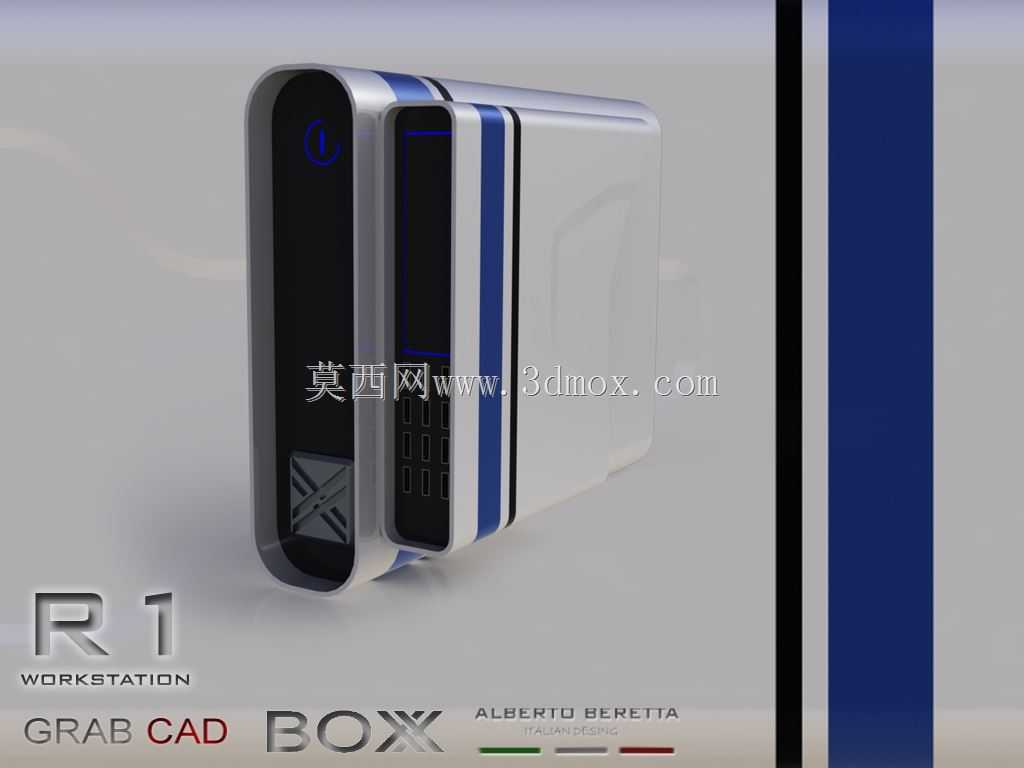

模块化工作站R1结构设计方案

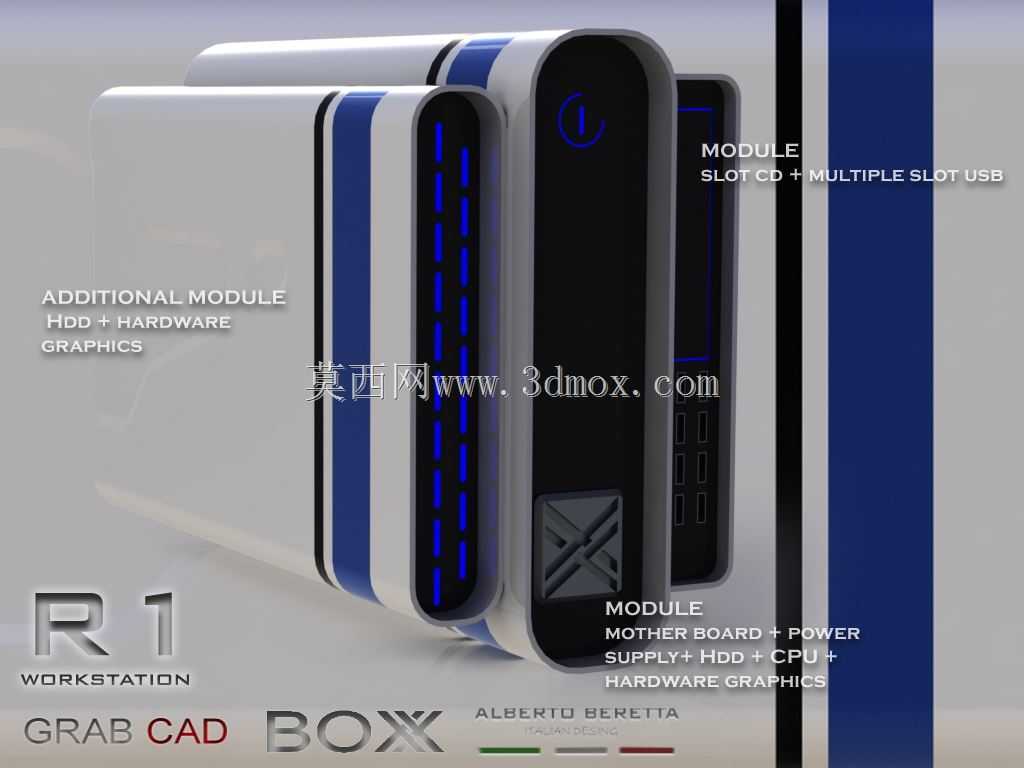

　　在工业现场的计算单元部署场景中，传统工作站往往采用一体化焊接或整机组装的结构形式，面对不同算力需求、不同外设扩展要求的工位，往往需要整机更换，不仅造成硬件资源的浪费，也给现场运维、硬件升级带来了不小的阻碍。这套模块化工作站的结构设计，核心就是围绕按需配置的核心需求展开，将计算单元、存储单元、供电单元、扩展接口单元全部做独立模块化拆分，每个单元都采用统一的安装接口标准，现场人员可以根据实际工位的算力负载、存储容量需求、接口扩展需求灵活选配对应的模块单元，不需要更换整套设备，就能完成工作站的性能调整。从实际应用场景来看，这类模块化工作站既可以部署在工业生产线的中控工位，承担产线设备的数据采集、运行状态监控、生产指令下发的计算任务，

　　也可以部署在设计研发工位，承载三维建模、工程仿真、图纸渲染的算力需求，甚至可以根据现场的防尘、散热需求，灵活搭配不同的前面板防护模块、散热模块，适配多粉尘、高环境温度的复杂工业现场环境。在设计思路上，整个结构优先考虑安装维护的便捷性，所有模块单元都采用快拆式的安装结构，不需要借助复杂的专用工具，就能完成单个模块的拆卸与更换，单个模块出现故障时，只需要替换对应故障单元即可，不需要拆解整台设备，大幅缩短现场故障排查与修复的时间。外形尺寸上，整个工作站采用标准的机架式安装边界设计，宽度适配标准19英寸工业机柜的安装孔位，深度控制在常规机柜的兼容范围内，高度根据选配模块的数量可以灵活调整，既可以单独放置在工作台面作为台式工作站使用，

　　也可以直接上架安装到标准工业机柜中，和其他工业服务器、网络设备统一部署，不需要额外定制安装支架。结构细节上，每个模块单元的连接部位都做了定位导向设计，安装时可以通过导向结构快速对准接口，避免硬插造成接口针脚损坏，模块之间的连接除了数据与供电的接插件之外，还设计了独立的机械锁止结构，设备运行过程中不会因为现场的振动、碰撞出现模块松脱、接触不良的问题。外壳结构采用高强度的钣金折弯成型，表面做耐磨的喷塑处理，日常使用中不容易出现划痕、掉漆的问题，前面板的标识区域做了模块化的卡槽设计，可以根据每个工位的设备编号、功能标识灵活更换标识牌，方便现场的设备资产管理。散热结构的设计上，每个独立模块都预留了对应的通风风道，整机装配完成后，

　　风道形成从前面板进风、后面板出风的贯通式流道，不会因为模块堆叠造成局部热量堆积，用户也可以根据自身的散热需求，选配不同风量的散热风扇模块，在高算力负载场景下搭配高转速风扇保证散热效率，在低负载、对噪音有要求的办公场景下搭配低转速静音风扇，平衡散热效果与运行噪音。安装边界方面，设备底部预留了台式放置的防滑脚垫安装位，上架部署时可以快速拆卸脚垫，安装配套的机柜挂耳，不需要额外对壳体做二次加工，侧面预留了安全锁孔，可以搭配物理防盗锁使用，避免公共办公区域、开放生产现场的硬件部件丢失。从结构强度来看，整个壳体的钣金厚度经过选型验证，在堆叠安装、上架承重的场景下不会出现壳体变形，模块之间的安装间隙控制在合理范围内，既保证安装拆卸的顺畅度，也不会因为间隙过大造成灰尘轻易进入设备内部，前面板的接口区域可以选配防尘挡片，在闲置的接口位置安装挡片，进一步提升设备在多粉尘环境下的防护能力。
