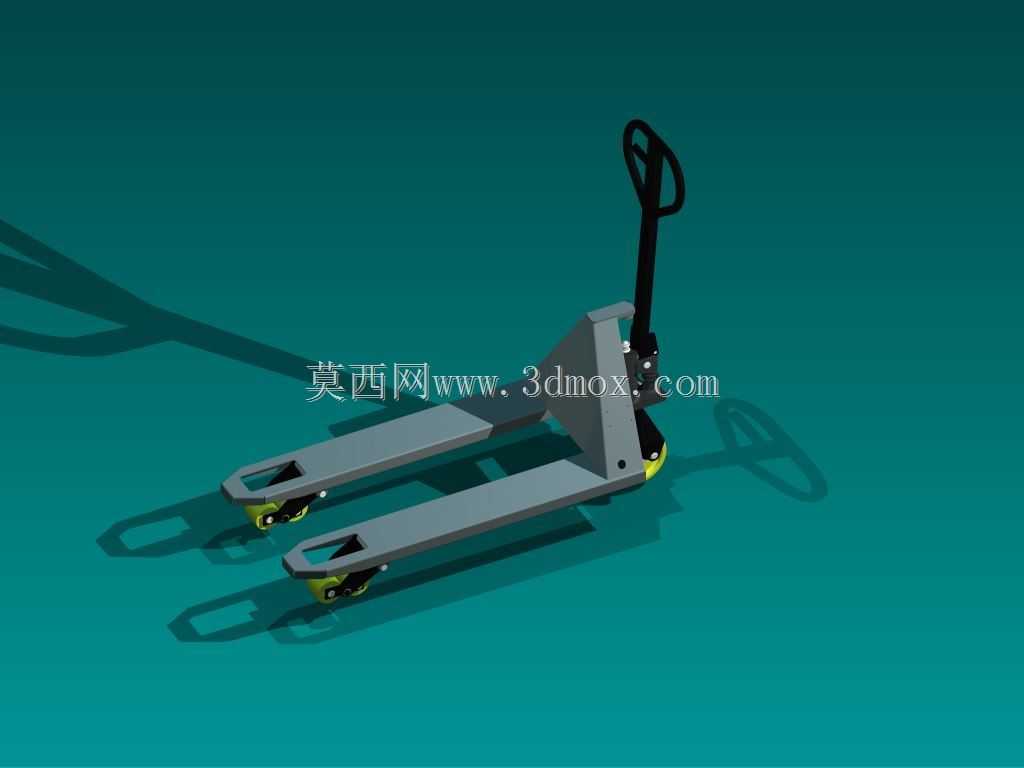

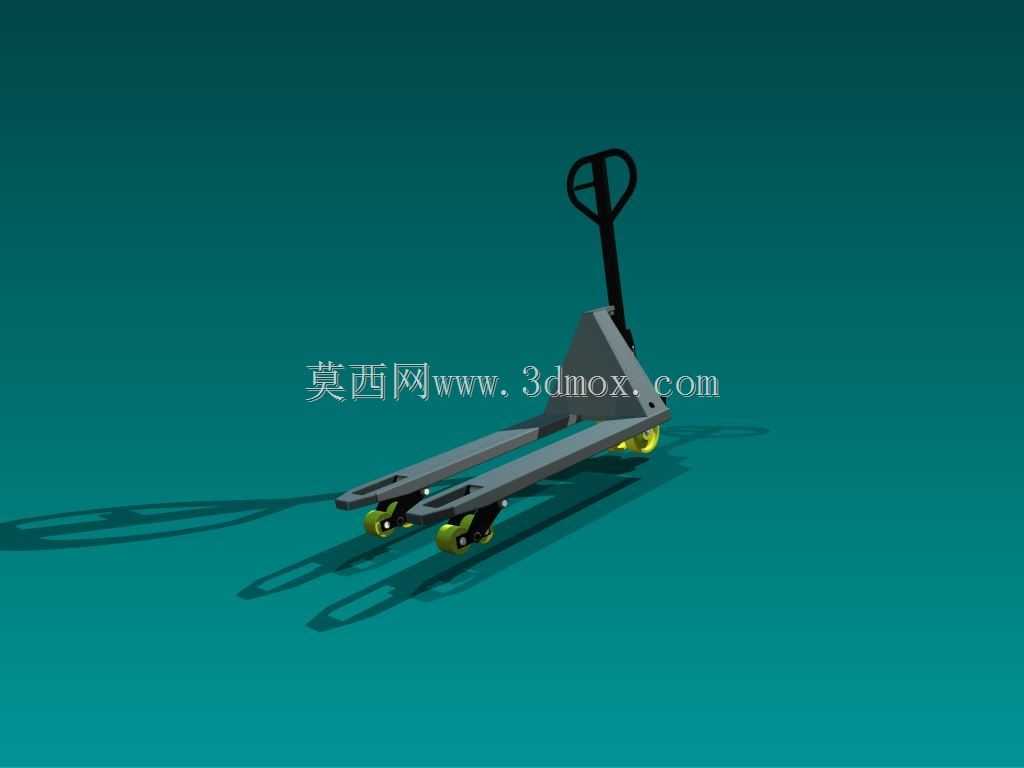

仓储物流手动液压搬运托盘车结构设计

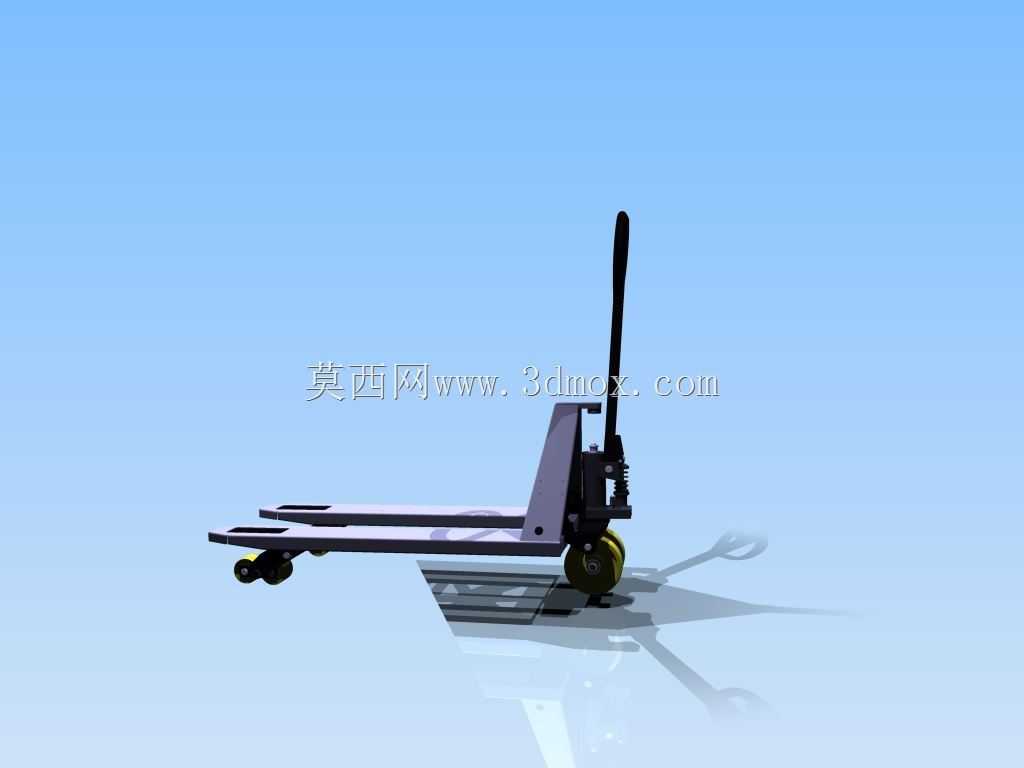

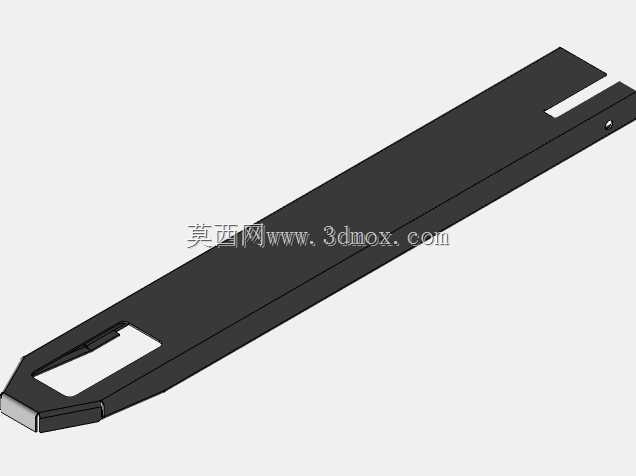

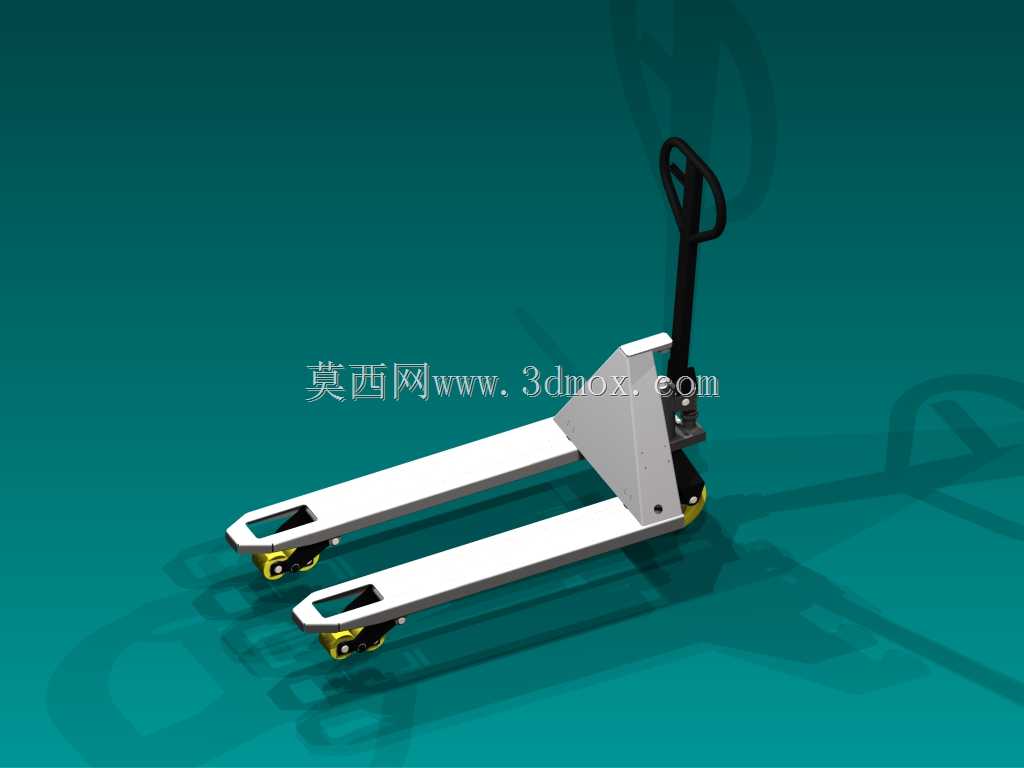

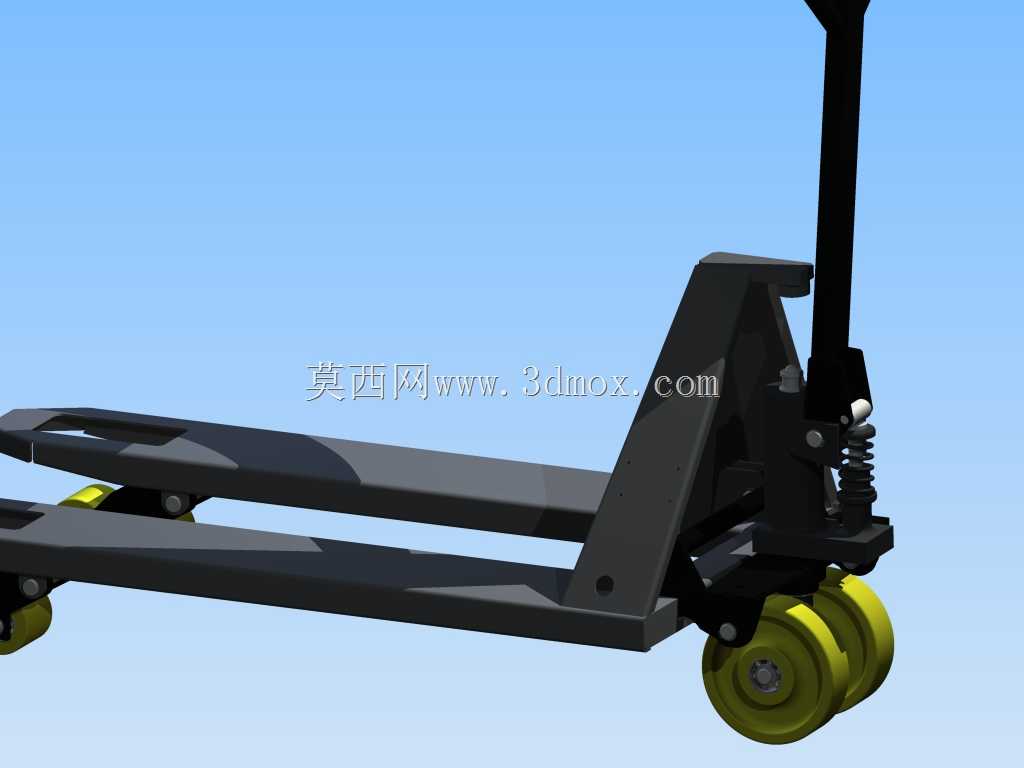

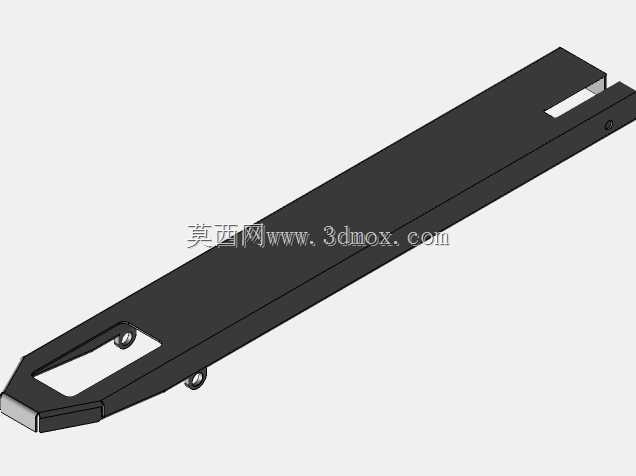

这款手动液压搬运托盘车是仓储物流场景中应用极为广泛的短距离货物搬运设备，常见于生产车间物料周转、电商仓库货品转运、商超后场补货、物流网点装卸货等场景，能够适配绝大多数标准规格的木质、塑料、钢制仓储托盘，无需额外外接动力源，单人即可完成操作，极大降低了短距离重载搬运的人力成本，是中小体量仓储场景中不可或缺的基础搬运工具。该设备的核心用途是承载并转运堆放在标准托盘上的成件货物，通过液压顶升结构将托盘连同货物抬离地面，依靠人力牵引完成水平移动，到达指定位置后通过泄压结构平稳降下货叉，完成货物的就位摆放，全程无需额外吊装或辅助搬运设备，操作门槛极低，经过简单培训的作业人员即可熟练使用。在功能特性设计上，这款设备采用了集成式液压泵站结构，将顶升油缸、泄压阀、操作杆联动结构整合在车体中部的主体支架上，操作杆兼具转向控制、液压顶升、泄压降落三重功能，向上扳动操作杆即可驱动油缸顶升货叉，下压操作杆上的泄压拨片即可控制货叉平稳下降，转向结构采用大角度回转设计，能够在狭窄的仓储通道内完成灵活转向，适配宽度有限的作业空间。货叉部分采用了高强度型钢一体成型设计，叉体厚度经过精准计算，能够顺利插入标准托盘的进叉间隙，同时保证满载状态下叉体的形变处于安全范围内，不会出现叉体弯折导致的货物倾翻风险；前轮采用双轮并排的承重轮设计，搭配后部的转向支撑轮，既保证了重载状态下的承重稳定性，也能在不平整的车间地面上顺畅通行，轮体采用高耐磨聚氨酯材质，行走过程噪音低，不会对环氧地坪等仓储地面造成划伤。设计思路上，这款设备优先考虑了作业可靠性与操作便捷性，整体结构没有冗余的复杂部件，所有受力部位都做了加强筋结构处理，液压部件采用密封式集成设计，能够适应仓储场景中多尘、偶尔有少量液体泼溅的作业环境，日常维护仅需定期给转动轴点加注润滑脂、检查液压油液位即可，维护成本极低。在外形尺寸与安装边界上，这款设备的货叉长度适配主流的1200mm标准托盘，叉体外侧宽度符合通用托盘的进叉间距要求，整车最小转弯半径经过优化，能够在宽度1.8米以上的通道内完成转向作业，顶升高度满足常规托盘离地搬运的需求，降下状态下的叉体高度能够适配绝大多数低进叉间隙的托盘，作业过程中不会与托盘底部结构发生剐蹭，整车重心经过合理配平，满载状态下推行过程平稳，不会出现翘头或侧倾的风险，能够充分保障作业过程中的人员与货物安全。
