龙门式三轴木工数控刨床结构设计

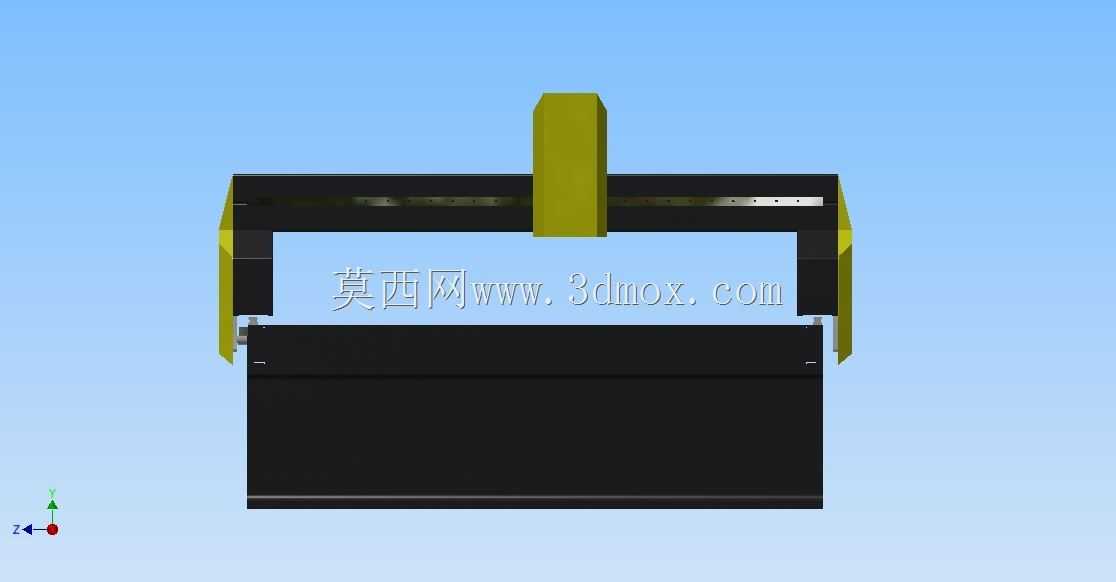

这款龙门式三轴数控刨床主要面向实木板材加工、定制家具生产、木构件预制等木工加工场景，可适配各类软硬实木、人造板材的平面刨削、定厚加工、简单型面铣削作业，能够替代传统手工平刨、压刨完成高精度的批量木材加工任务，在中小型家具厂、木作工坊、建材加工车间都有广泛的适配空间。设备实际用途覆盖实木拼板定厚找平、家具部件基准面加工、装饰木料粗精加工、工艺木件外形铣削等多个环节，相比传统木工刨床，三轴联动的结构可实现X、Y、Z三个方向的自动走刀，无需人工反复推送料件，既降低了木工操作的安全风险，也能大幅提升加工面的平整度与尺寸一致性，减少后续砂光工序的工作量。产品功能特性上，采用龙门跨架式的主体结构，横梁搭载可沿横向移动的竖向切削主轴，工作台沿纵向完成进给运动，整体传动路径短、结构刚性强，可承受大切深刨削时的切削冲击力，加工过程中震动小，能有效避免木材崩边、起毛的问题；主轴采用可升降的滑座结构，可根据待加工木料的厚度快速调整切削深度，适配10mm到200mm厚度区间的木料加工需求，走刀速度可根据木材硬度灵活调整，加工硬木时降低走刀速度保证切削平稳，加工软质人造板时提升走刀速度提高加工效率。产品设计思路围绕木工加工的实际痛点展开，整体采用对称式龙门布局，两侧立柱与底部床身刚性连接，横梁采用加厚型钢质结构，避免长行程加工时的横梁下挠问题；切削区域预留了充足的排屑空间，加工产生的木屑可自然下落至工作台下方的排屑槽，无需额外增设复杂的排屑管路即可维持加工区域整洁；操作侧预留了足够的上下料空间，操作人员可从设备正面完成木料装夹、定位、对刀等操作，符合木工车间的作业习惯。外形尺寸与安装边界方面，设备整体采用方正的龙门式轮廓，横向跨距可适配最大1200mm宽度的板材加工，纵向行程可满足2400mm长度木料的一次性走刀加工，整体占地宽度约1.8米、长度约3米，安装时仅需在地面预留水平硬化基础，无需额外做预埋地基，设备四周预留0.8米以上的操作维护空间即可满足日常上下料、刀具更换、设备检修的需求，适配多数中小型木工车间的场地条件。
