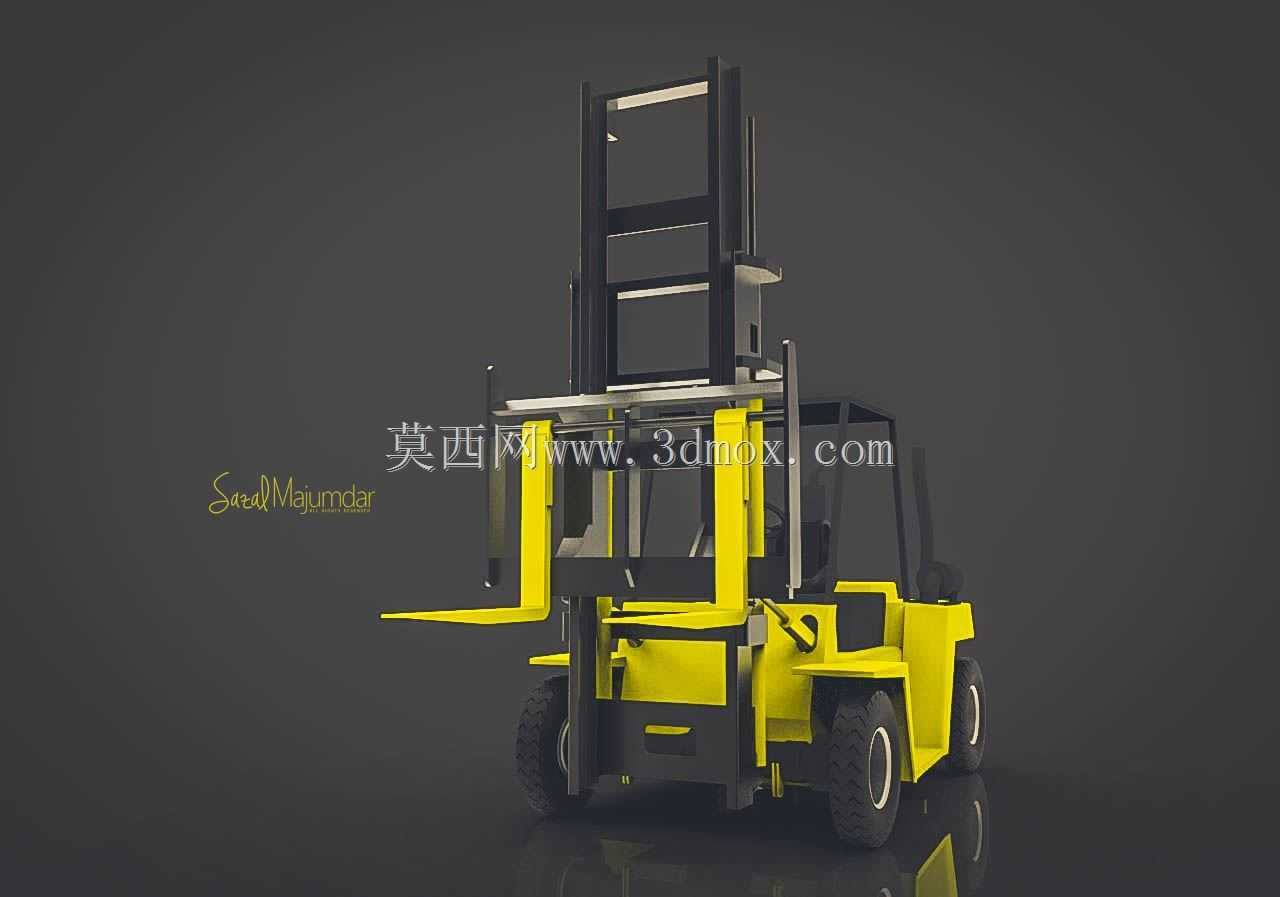

平衡重式内燃叉车整机结构三维设计

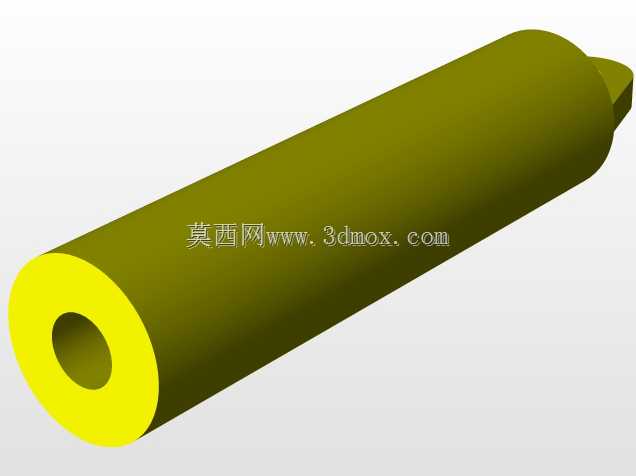

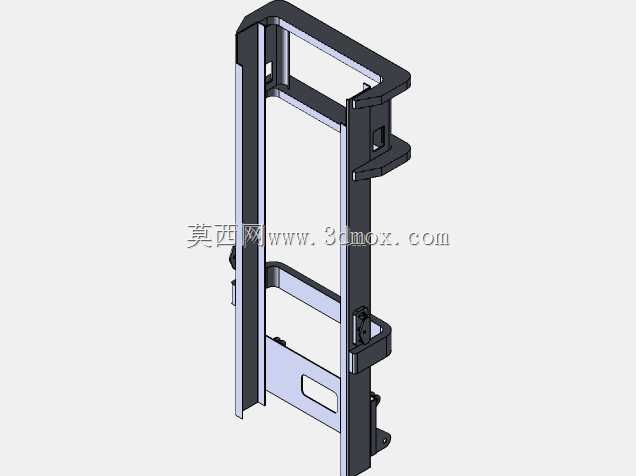

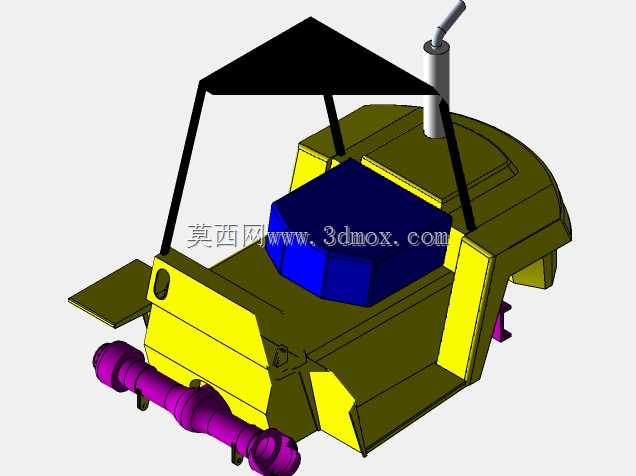

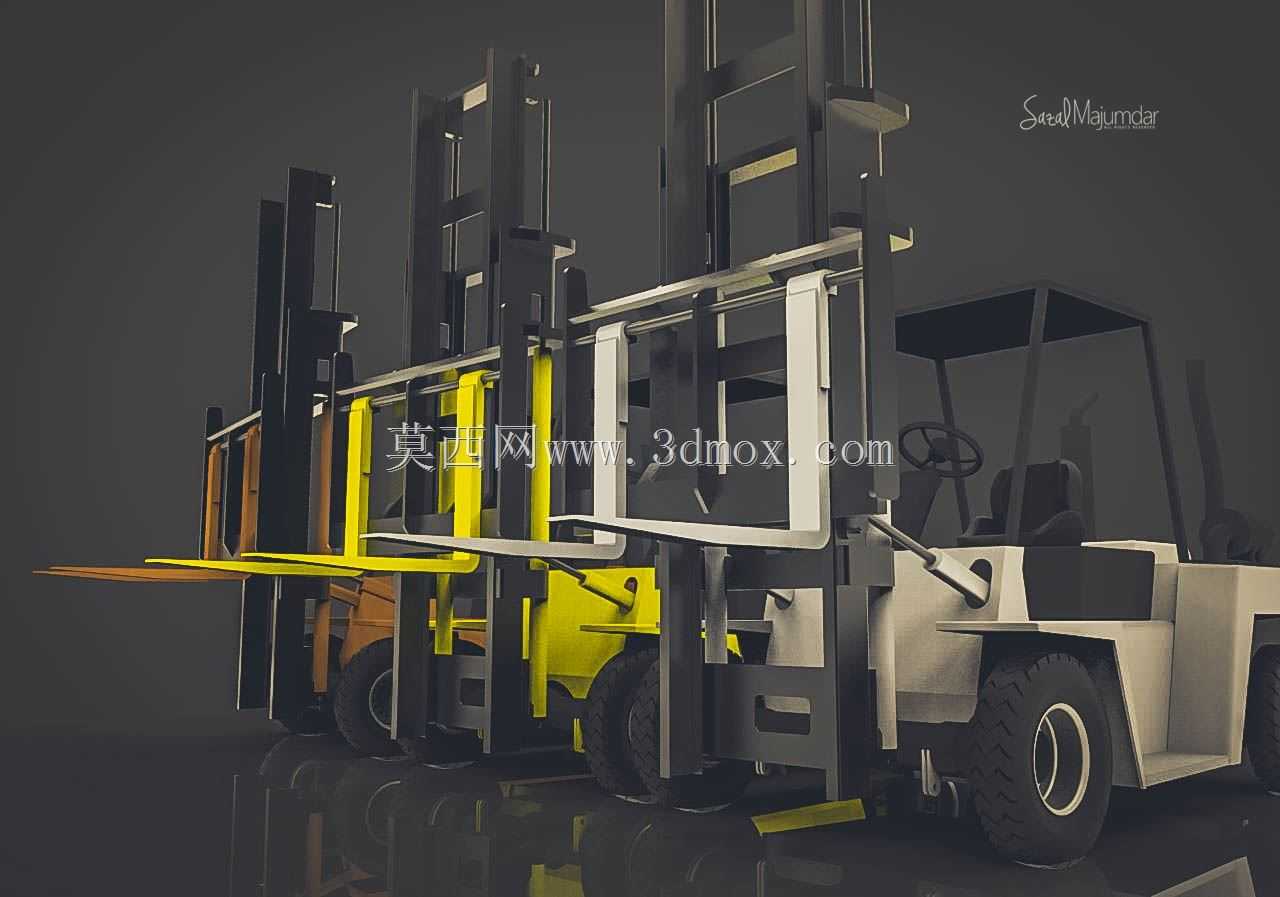

这款平衡重式叉车的三维设计，完全围绕厂内物流装卸、仓储货物转运、车间物料周转的核心应用场景搭建，覆盖了从零部件装配关系到整机作业边界的全维度设计考量。在实际工业场景中，这类叉车主要承担成件托盘货物的堆垛、短距离转运、装卸货作业，可适配仓库、生产车间、物流堆场、港口货场等多种平整硬化作业场地，能够完成从地面取货、举升堆高到低位放货的全流程作业，配合不同属具还可拓展非托盘货物的搬运能力，是厂内物流体系中应用最广泛的机动装卸设备。从功能特性来看，设计中完整还原了叉车的核心作业结构：前部的起升门架采用两级伸缩结构，可满足常规仓储堆高的举升行程需求，货叉可沿门架导轨平稳升降，配合门架的前倾后仰动作，能够在取货时前倾方便叉取托盘，载货运输时后倾保证货物稳定性，堆垛时微调角度精准对位货位；后部的平衡重块结构完全按照载荷匹配原则设计，抵消前部货物载荷带来的倾覆力矩，保证整机作业时的纵向稳定性，避免满载举升时发生前倾风险。整机的动力舱、驾驶室、转向桥、驱动桥的布局完全遵循实际叉车的设计逻辑，驾驶室预留了符合人机工程的操作空间，可适配方向盘、操纵杆、座椅等操作部件的安装，转向轮采用大转角设计，保证叉车在狭窄仓库通道内也能完成转弯作业，最小转弯半径的设计边界完全符合中小吨位平衡重叉车的通用场地适配要求。在设计思路上，整个模型从实际作业需求出发，首先明确额定载荷下的载荷中心距参数，以此为基础推导门架强度、平衡重重量、轮距轴距的匹配关系，所有部件的安装边界都严格遵循真实叉车的装配逻辑：起升油缸的安装位置、链条的排布走向、轮胎与轮罩的间隙、转向系统的传动连接都完全还原实车结构，没有出现干涉错位的问题。外形尺寸方面，整机的总长、总宽、总高都参考了3吨级内燃平衡重叉车的通用参数，护顶架高度满足常规仓库的净空通行要求，货叉长度适配标准1200mm*1000mm工业托盘，最小离地间隙满足厂内硬化路面的通行需求，不会出现底盘剐蹭地面的问题。整个模型的结构拆分清晰，能够直观展示叉车的动力传递路径、液压起升原理、转向逻辑，既可以作为物流装备选型的可视化参考，也可用于叉车操作培训、结构原理讲解的演示载体，还原了工业叉车从设计到实际应用的全链路逻辑，充分考虑了不同作业场景下的使用限制与功能需求。
