室内木门执手插芯锁具结构设计

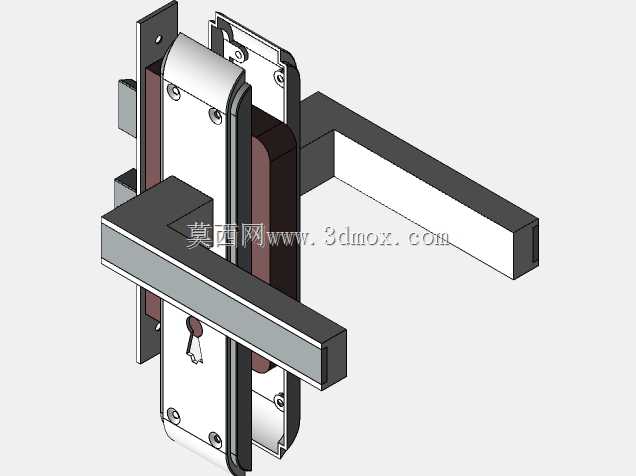

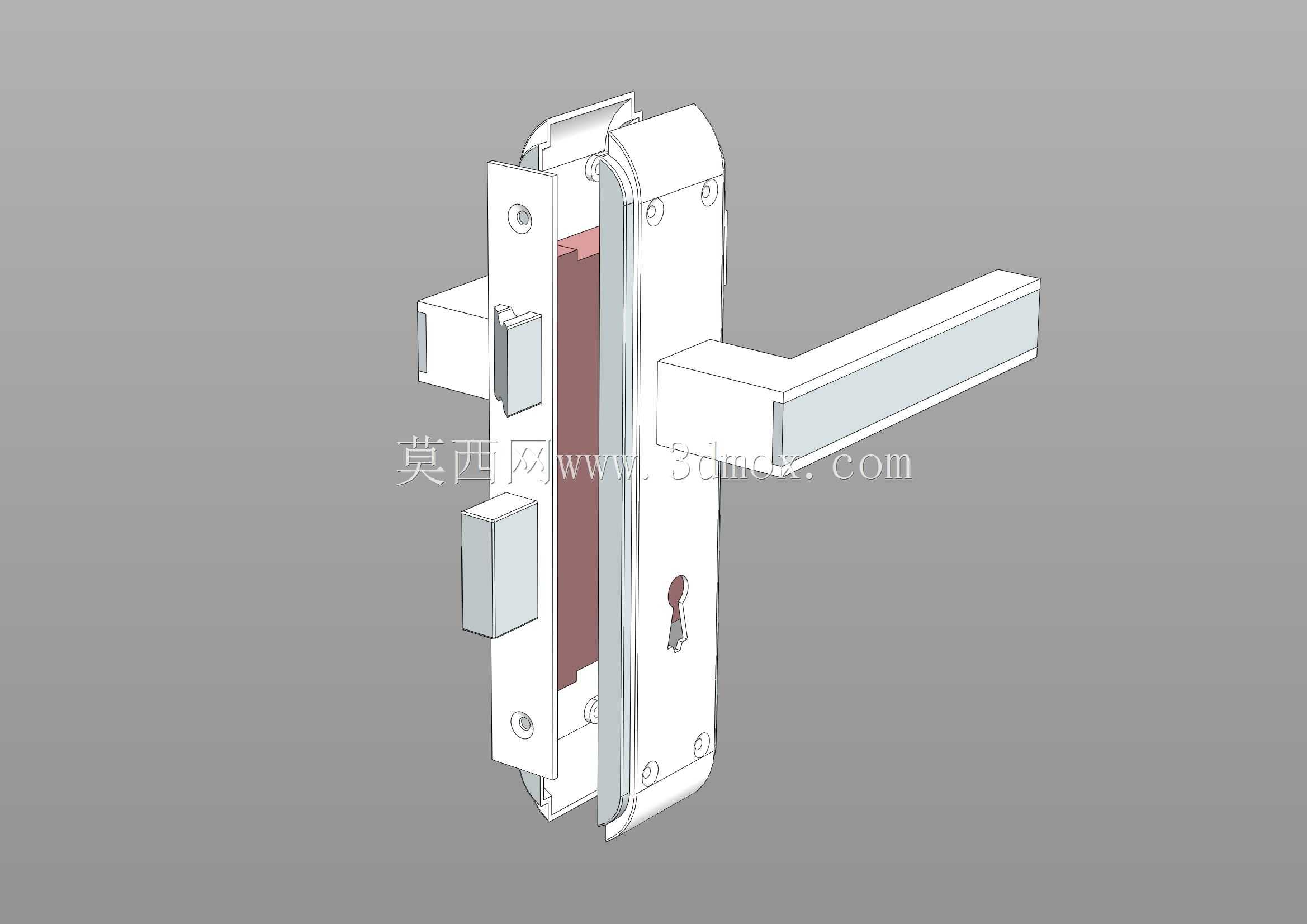

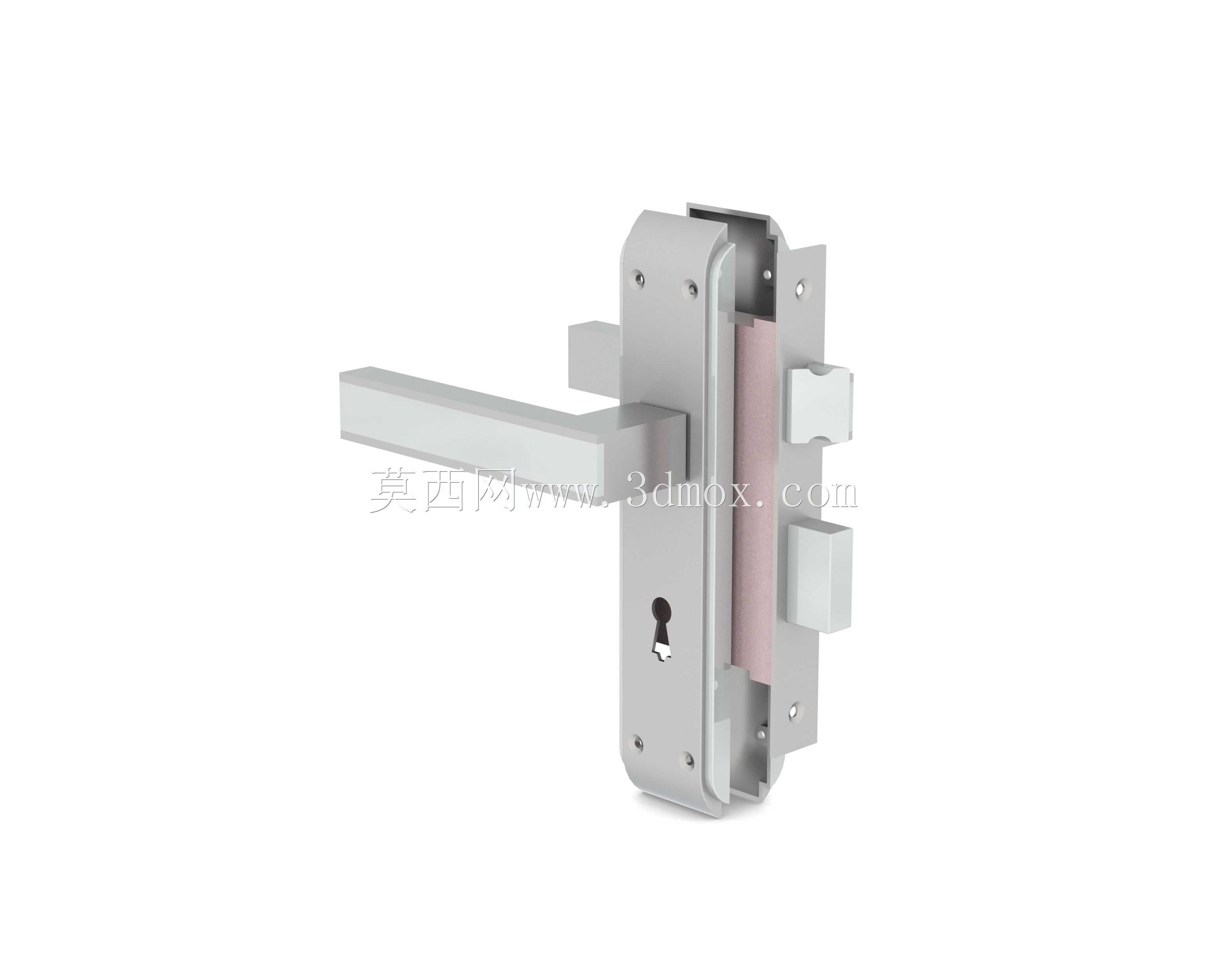

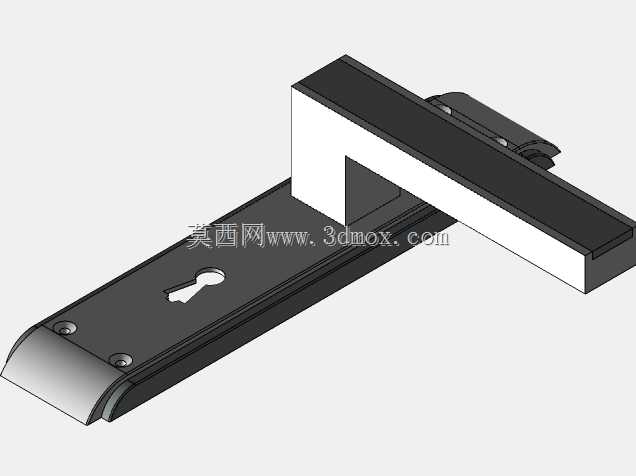

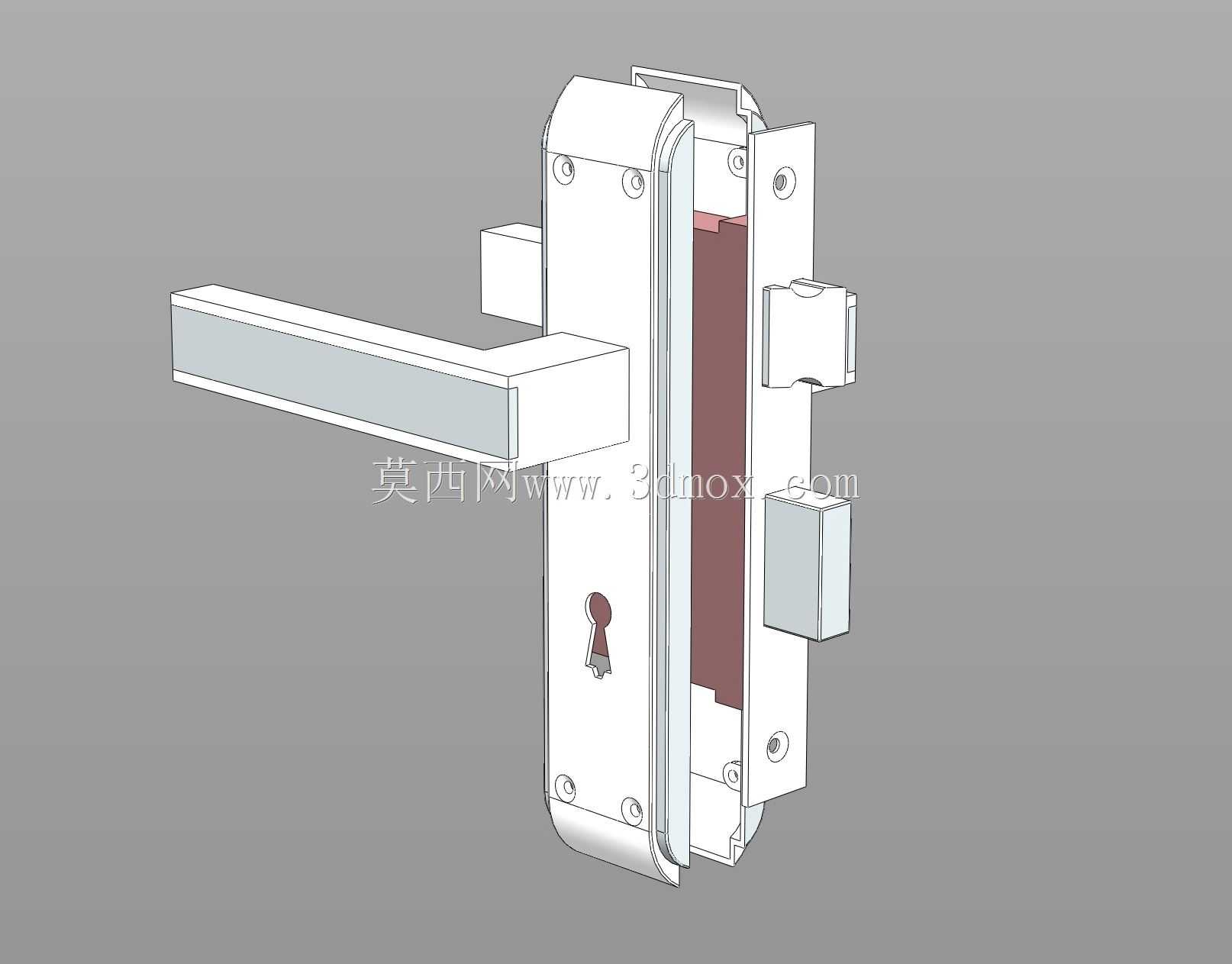

　　这款执手插芯锁的三维结构完整还原了民用室内门常用锁具的装配逻辑，建模时优先对齐了门扇开槽的安装边界，锁体主体嵌入门扇侧边预留腔体内，两侧面板通过沉头螺钉与锁体内部衬板锁紧固定，执手转轴贯穿锁体方孔，转动时带动内部斜舌与方舌完成伸缩动作。从实际使用场景来看，这类锁具广泛应用于办公室木门、家用卧室门、酒店客房门等场景，日常通过下压执手收回斜舌实现开门，锁闭状态下方舌伸出卡入门框扣板，提供基础的防盗与隐私防护能力。结构设计上，锁壳采用折弯钢板拼接成型，内部衬板预留了执手复位弹簧的安装卡槽，弹簧两端分别卡接在执手拨爪与锁壳定位凸台上，松手后可带动执手自动回位，避免长期使用后执手下垂松动。锁舌部分做了导向斜面处理，

　　关门时斜舌接触门框扣板会被自动压回锁体，到位后在弹簧作用下弹出卡入扣盒，无需额外转动执手即可完成关门落锁。面板与门扇接触面做了平整贴合处理，边缘无突出锐边，安装后不会刮蹭门扇表面，锁芯孔位居中布置，钥匙插入后可直接驱动方舌伸缩，适配市面上常规的弹子锁芯规格。建模过程中对各运动部件做了间隙预留，执手转动行程内不会与面板、锁壳发生干涉，斜舌与方舌的伸缩行程匹配常规门框扣板的开孔尺寸，安装时只需在门扇侧边开出对应深度的锁体槽，在门扇两面开出执手转轴与锁芯的贯穿孔，再固定门框侧的扣盒即可完成装配。内部拨叉与锁舌的联动结构做了简化还原，没有多余的冗余零件，既保证了锁具的基础功能完整性，也能让结构设计者清晰看到各零件的配合关系，对于门用五金选型、锁具安装开孔定位、相关配件二次开发都有直接的参考价值。
