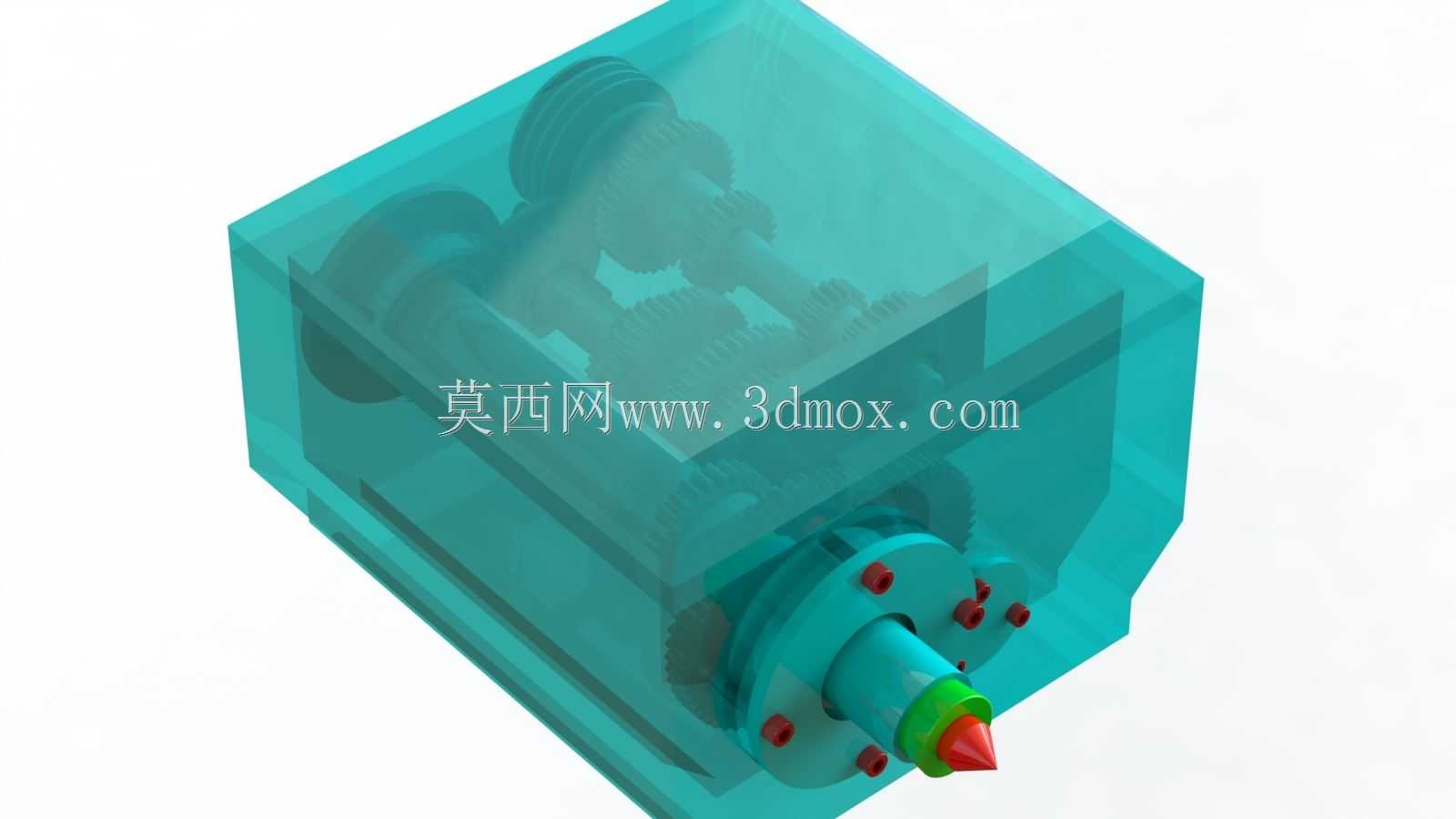

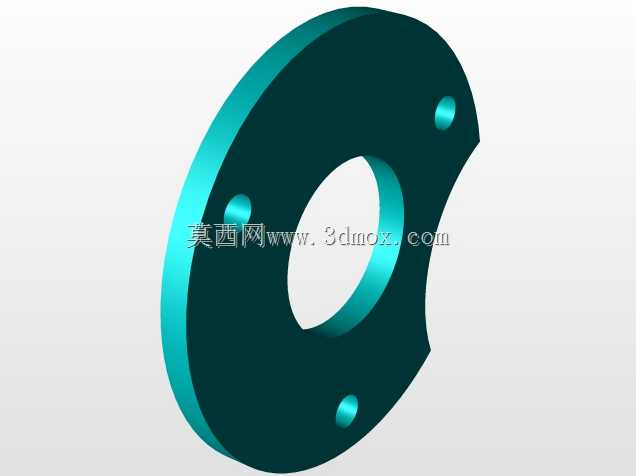

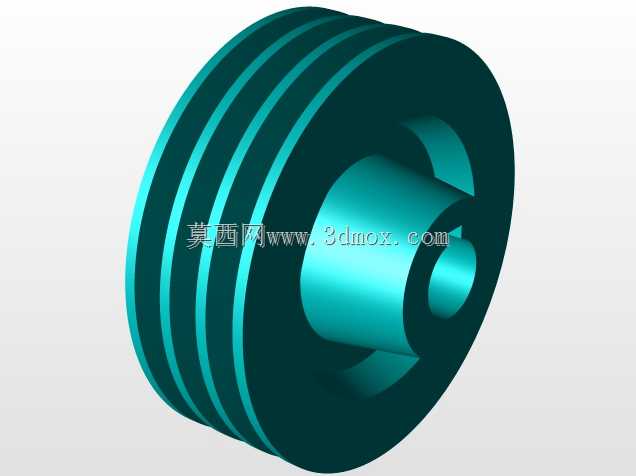

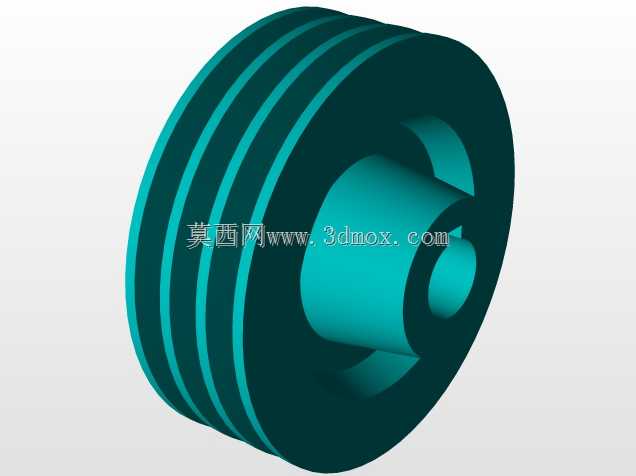

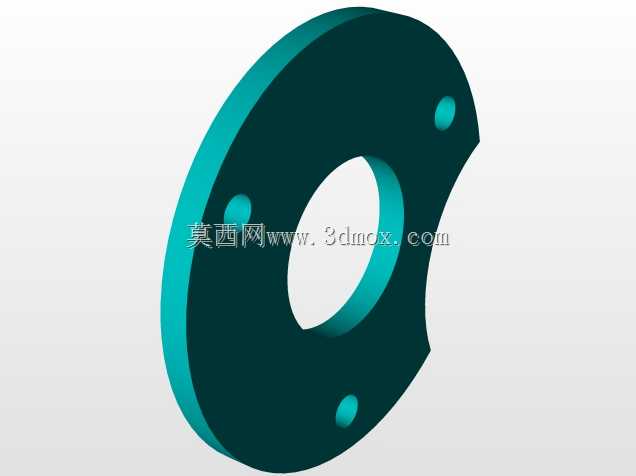

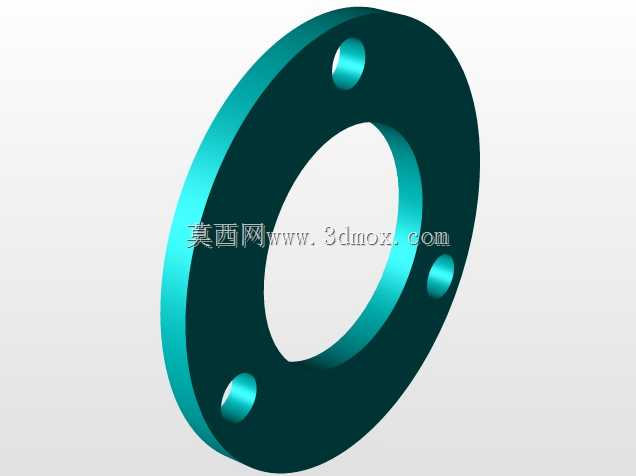

车床主轴变速齿轮传动总成结构

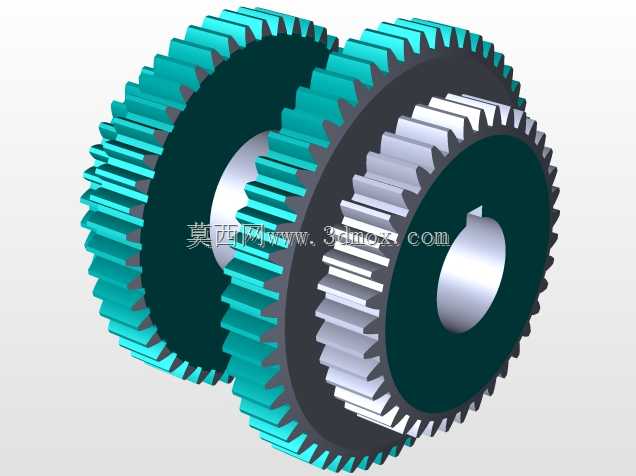

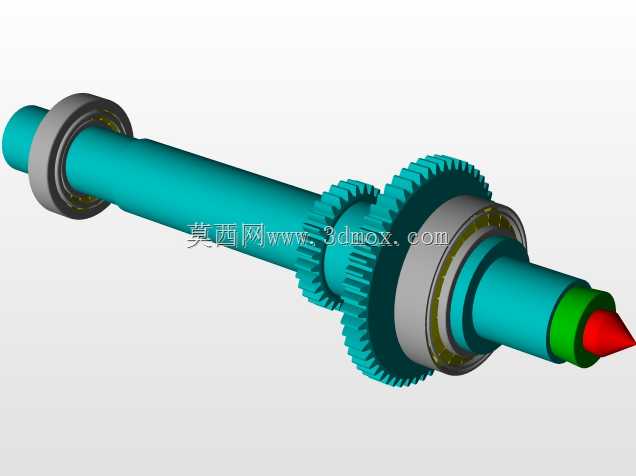

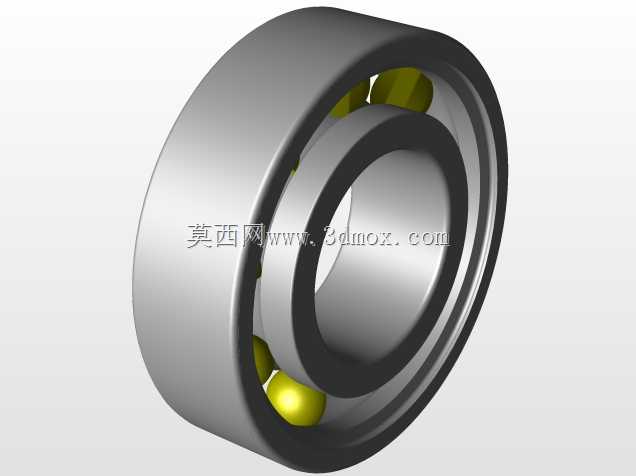

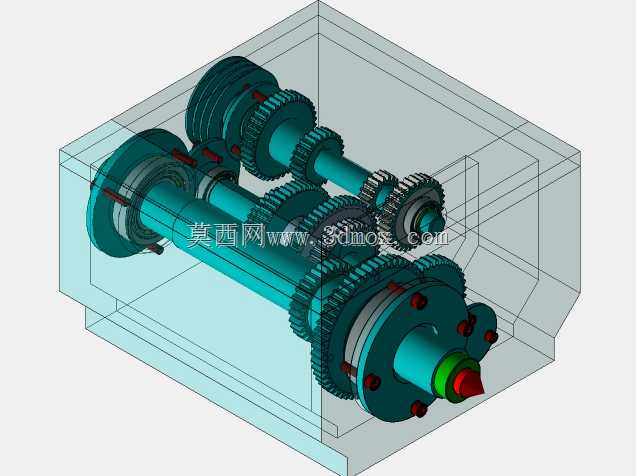

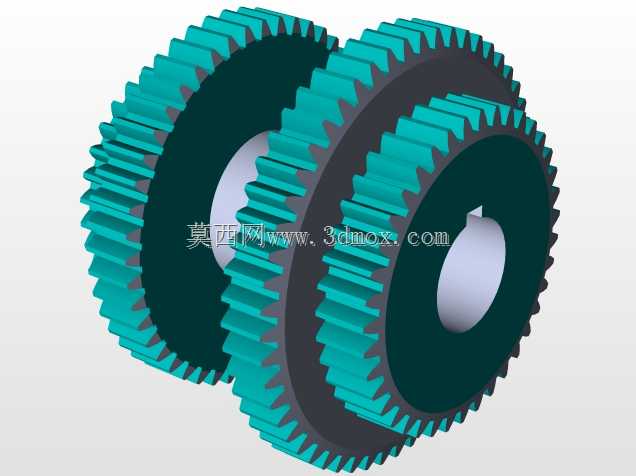

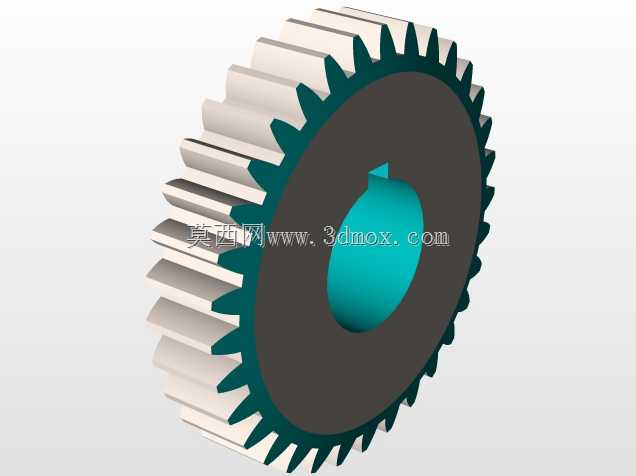

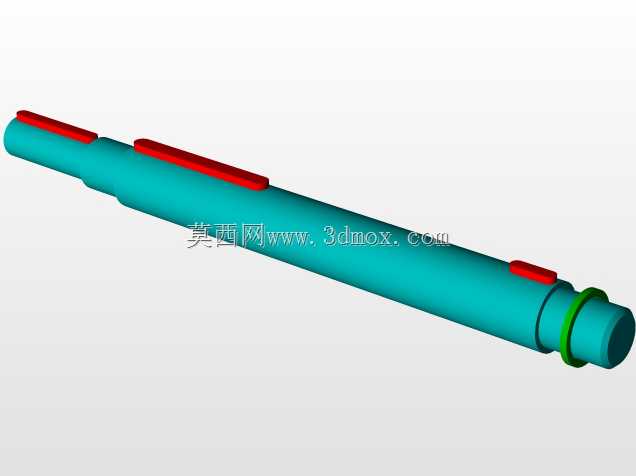

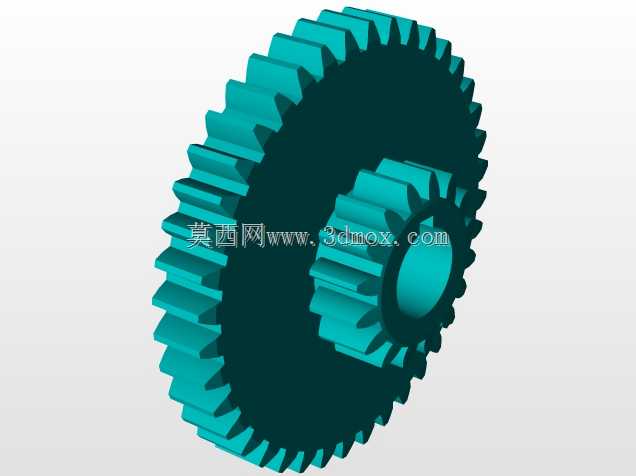

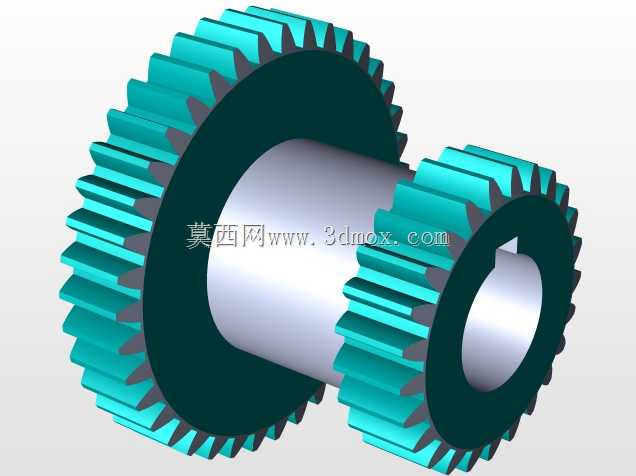

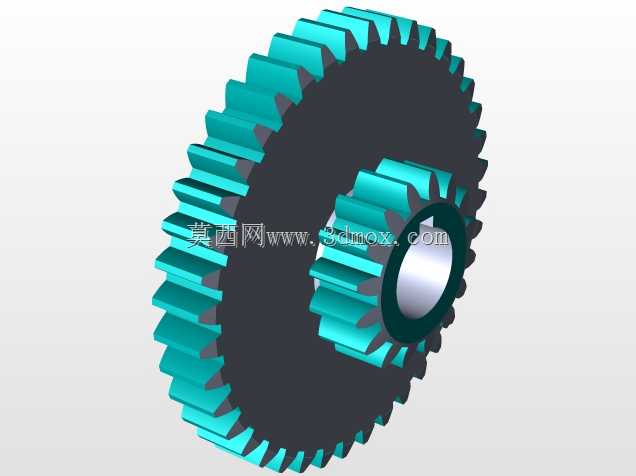

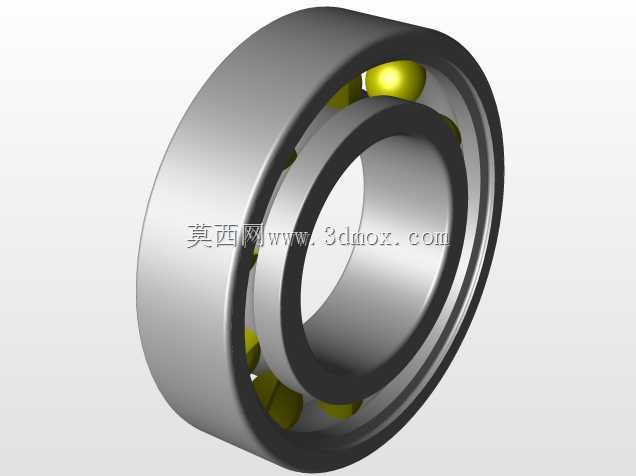

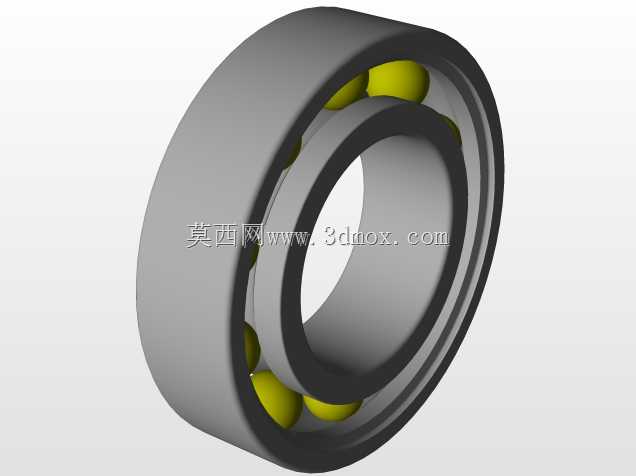

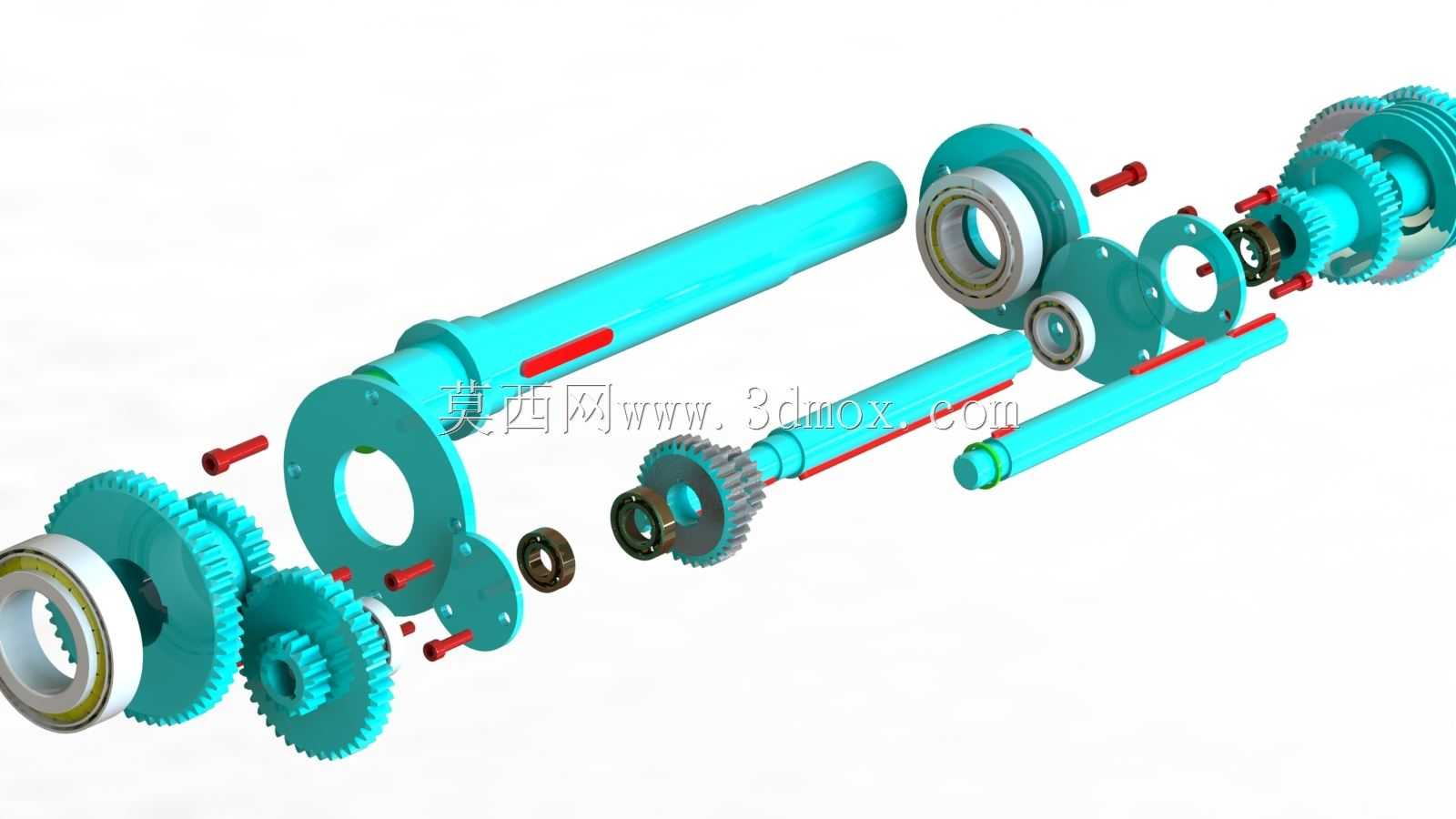

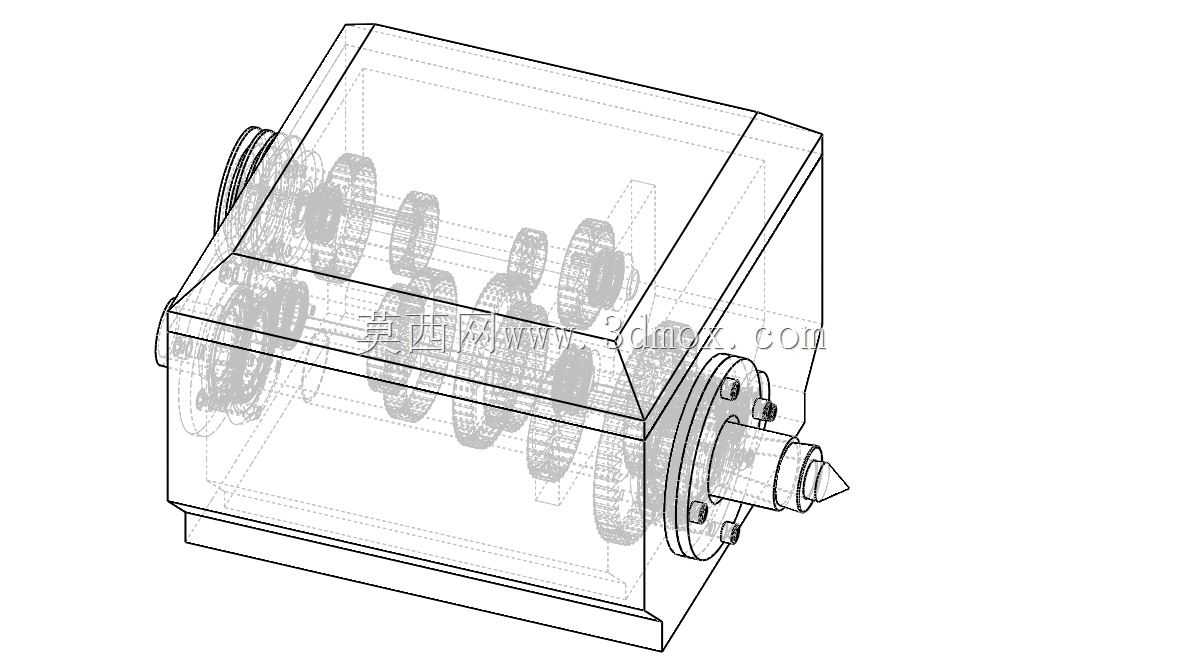

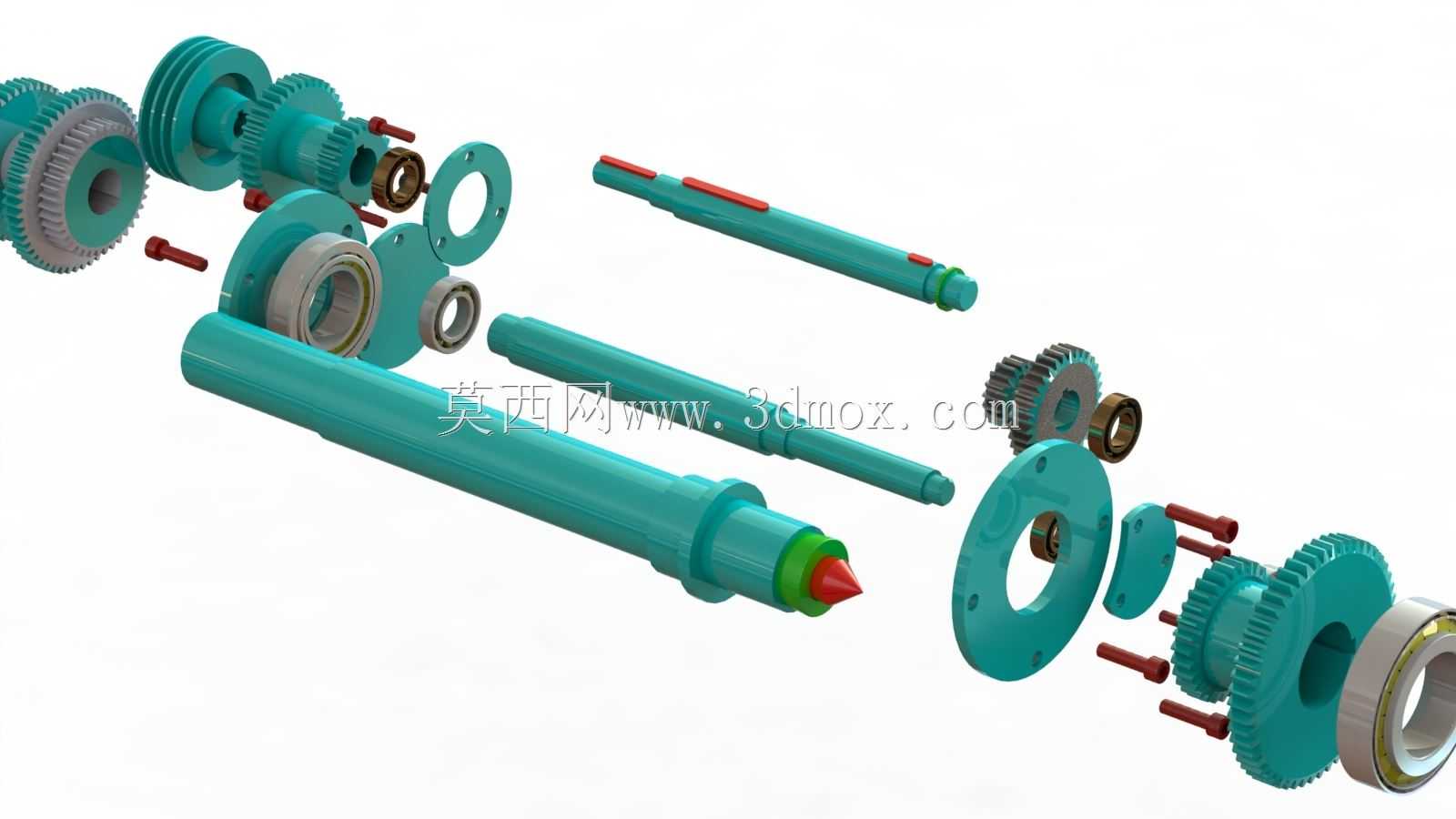

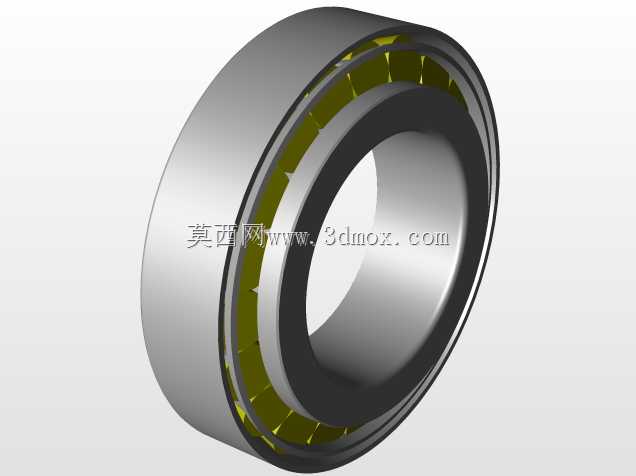

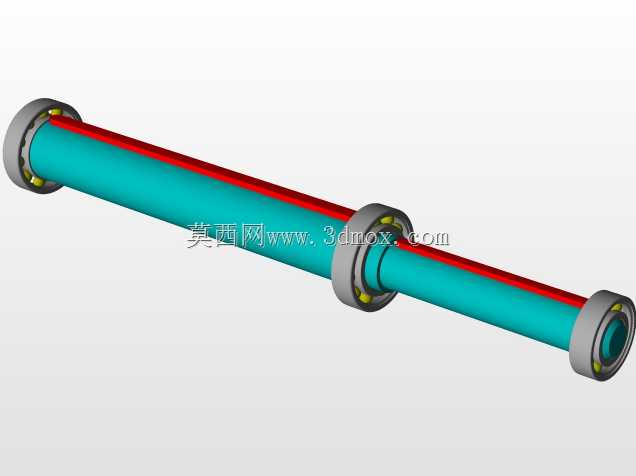

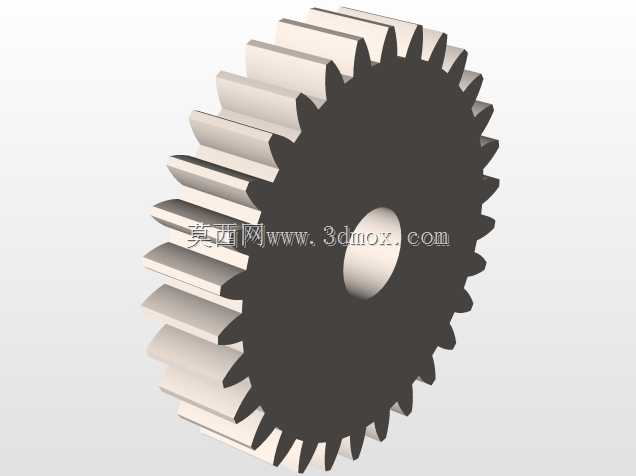

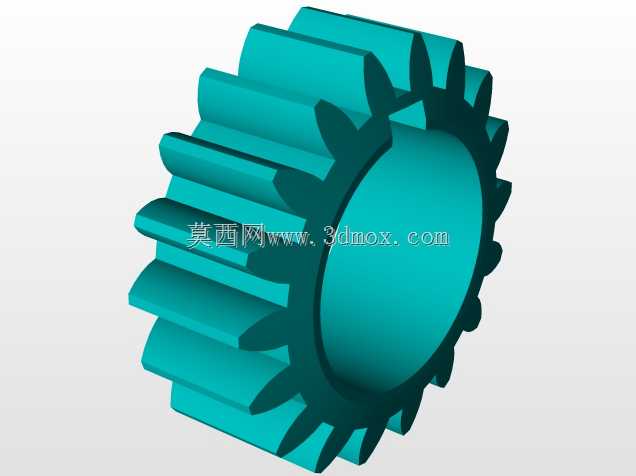

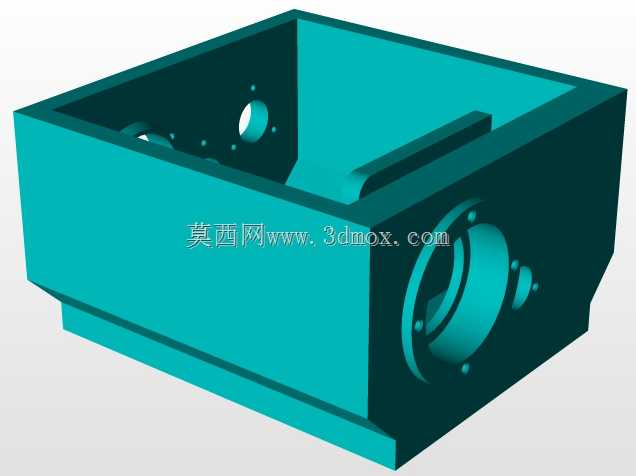

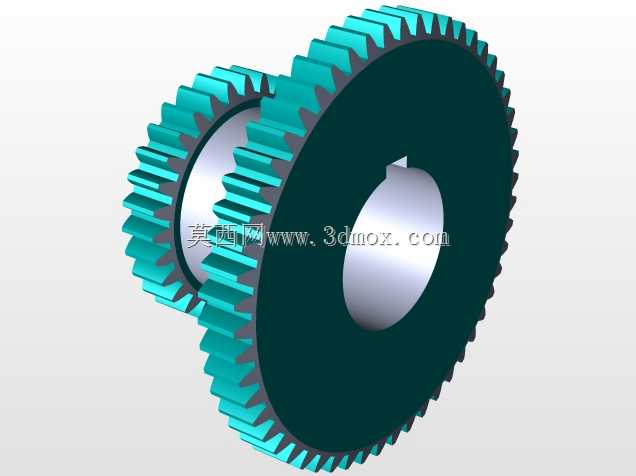

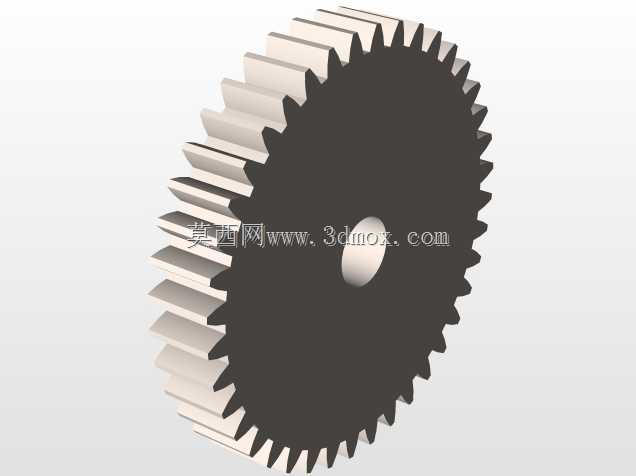

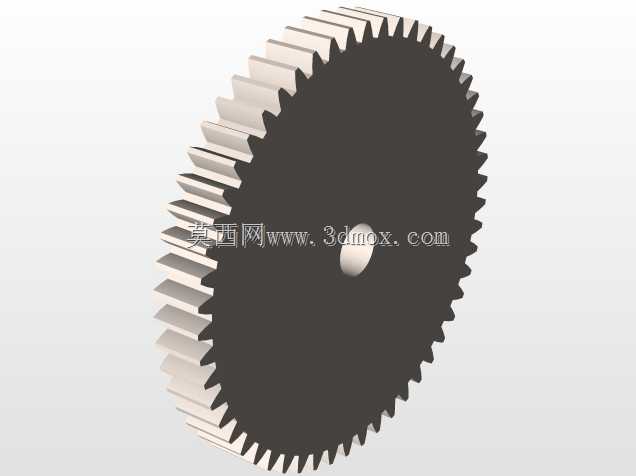

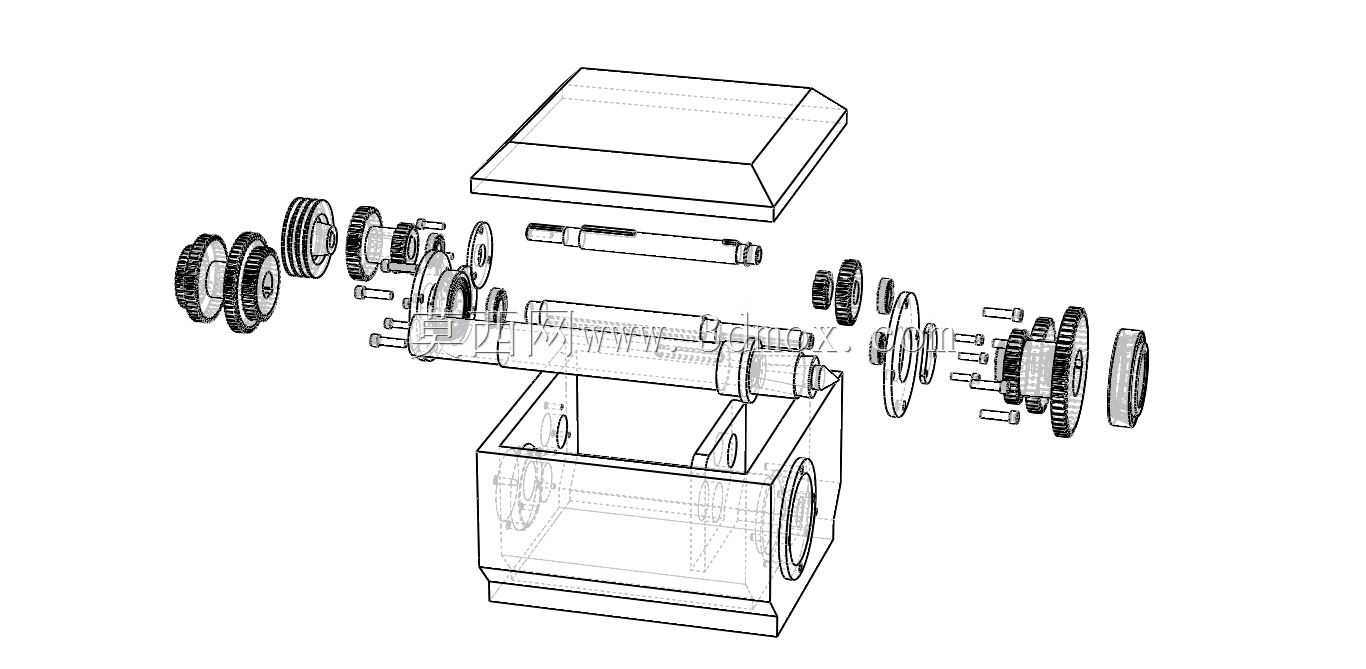

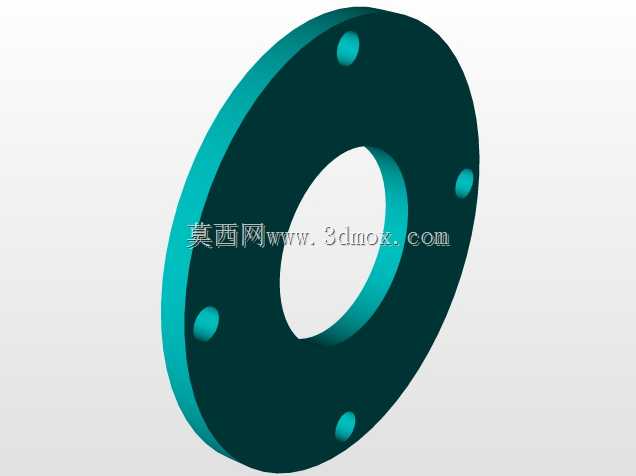

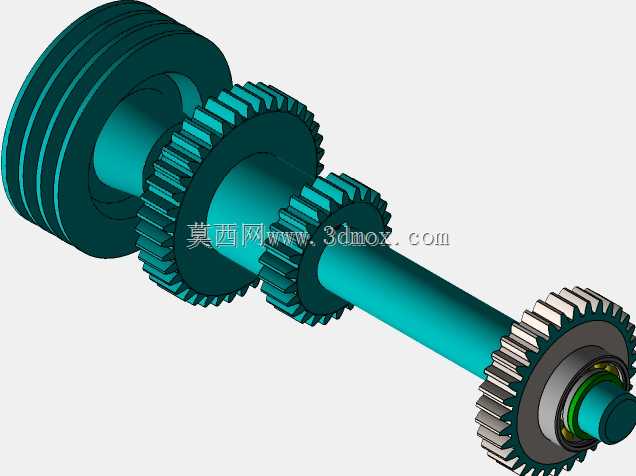

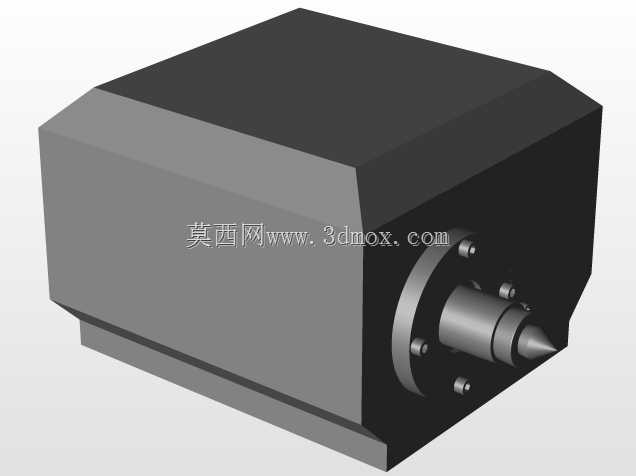

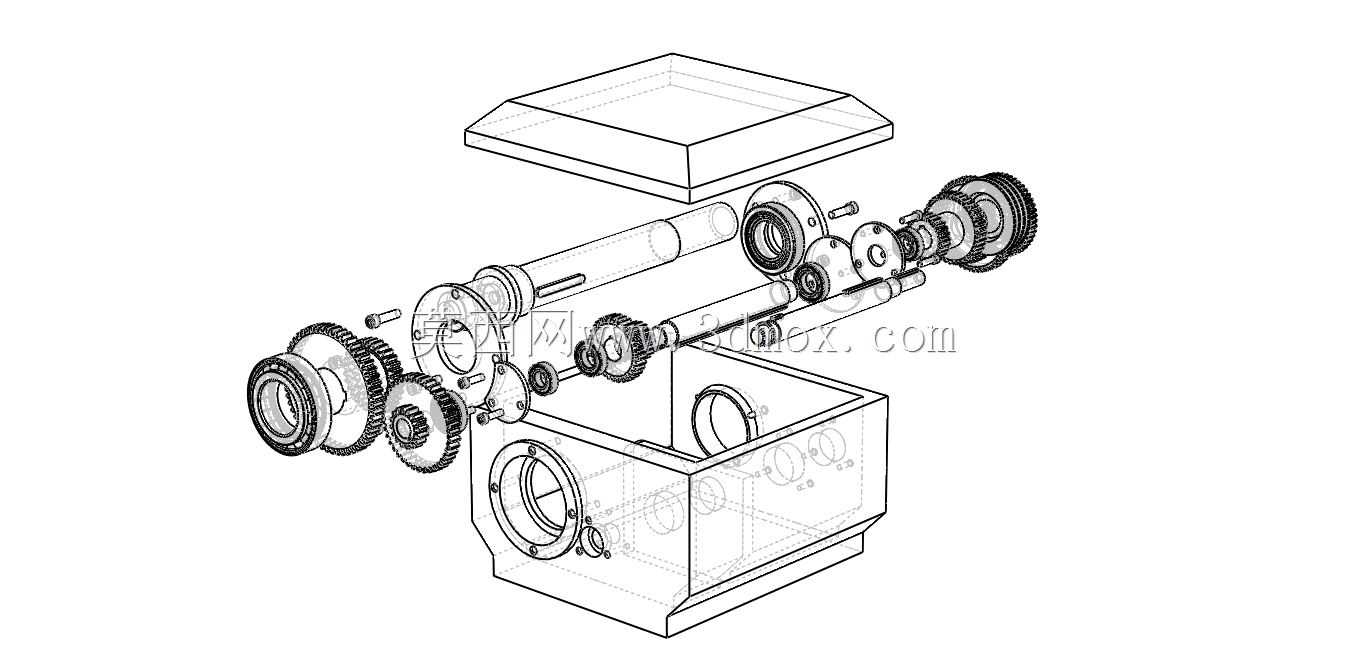

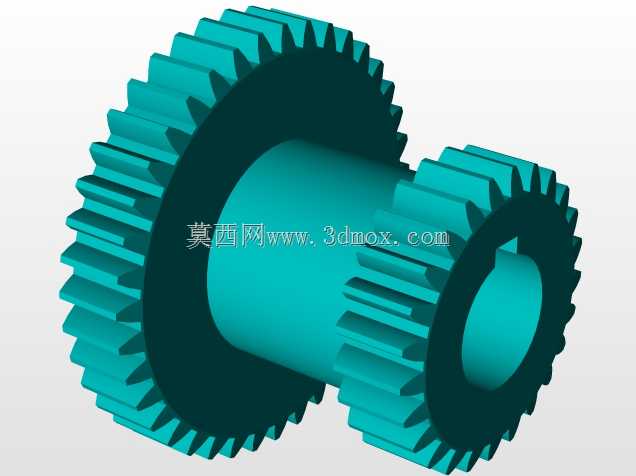

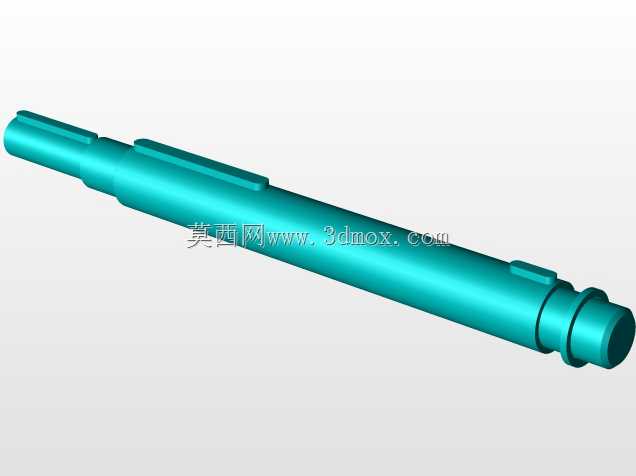

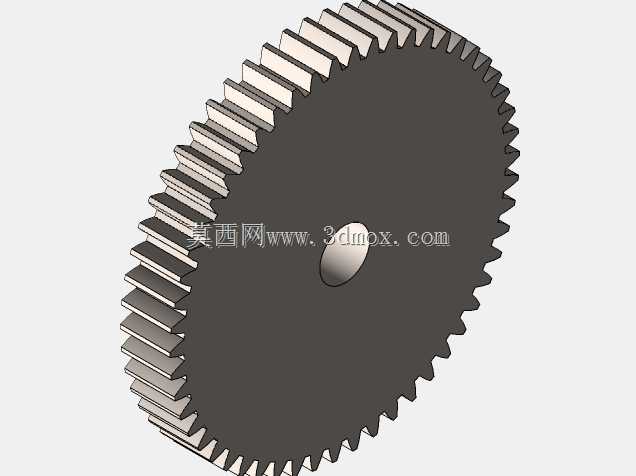

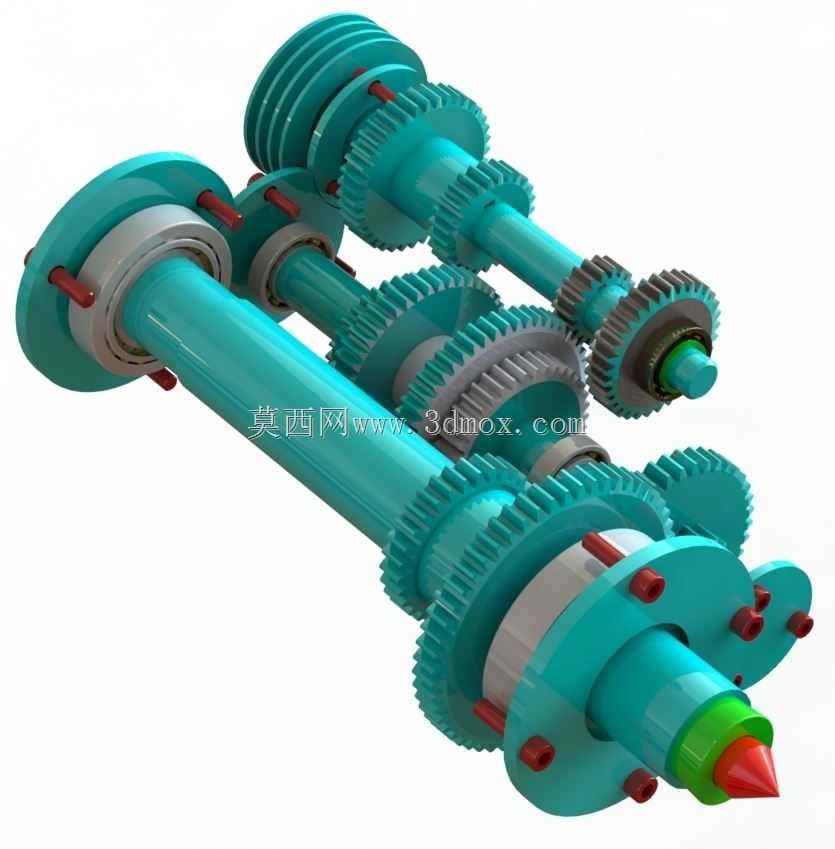

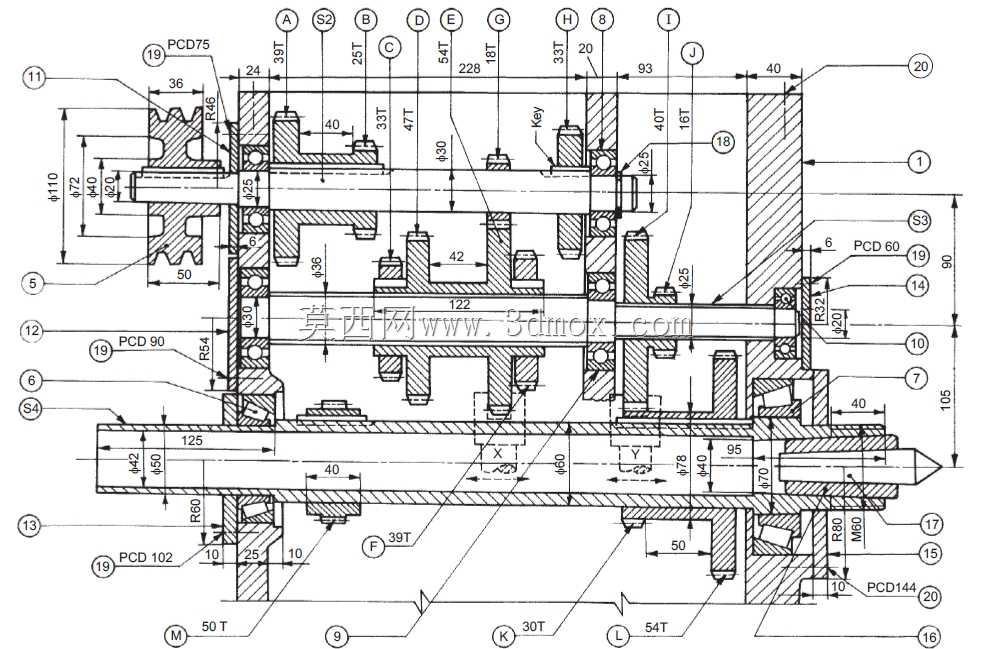

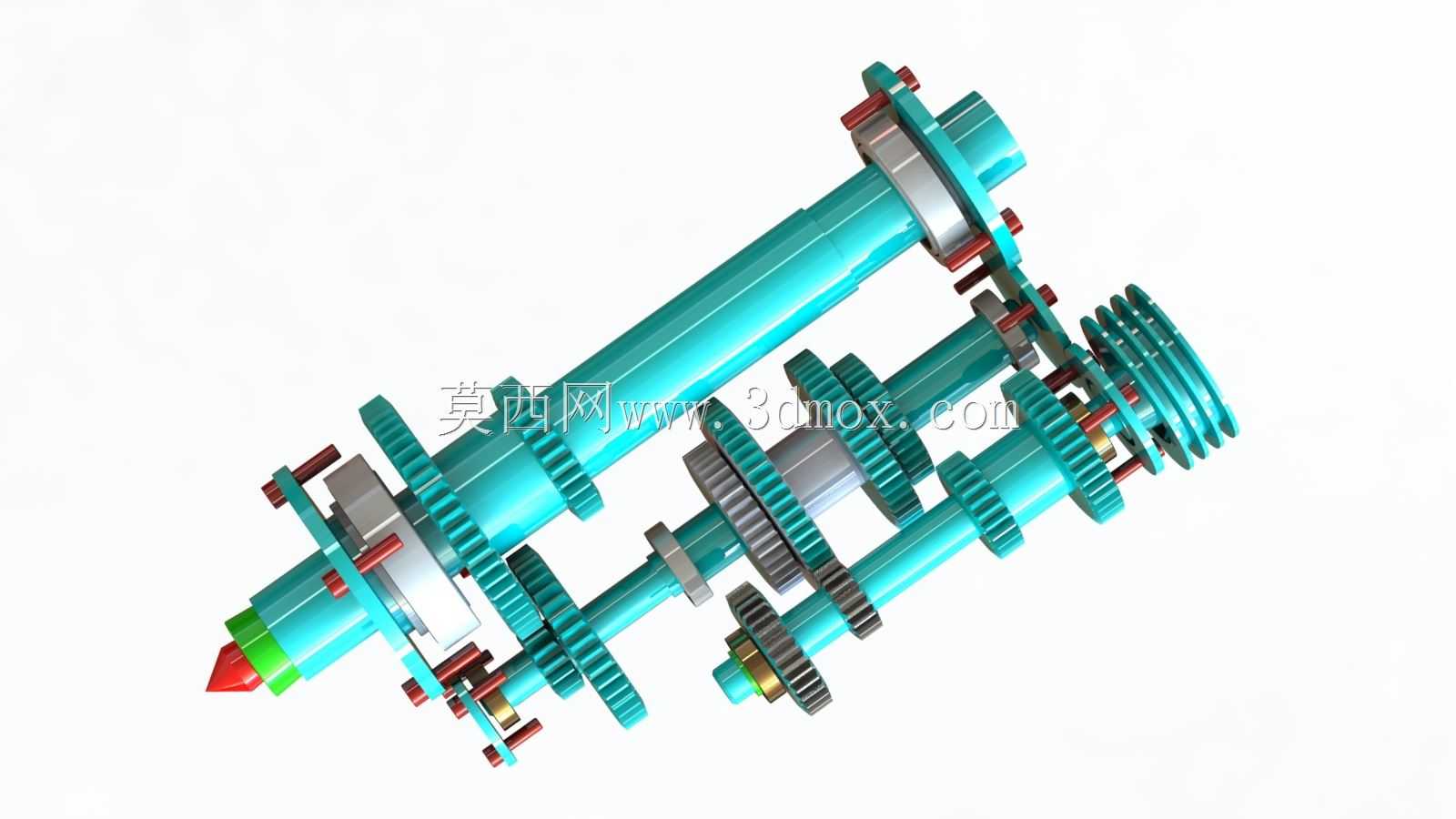

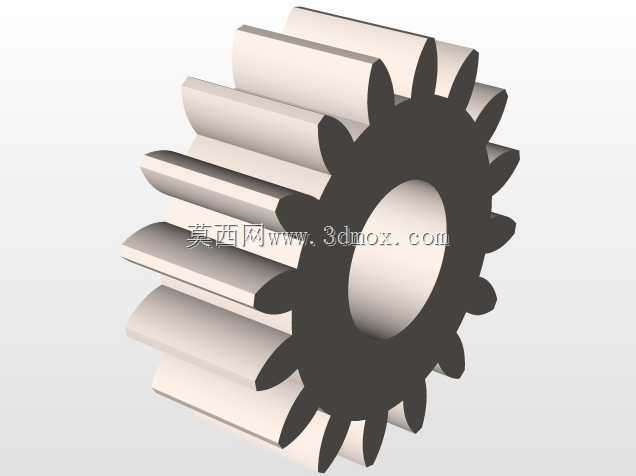

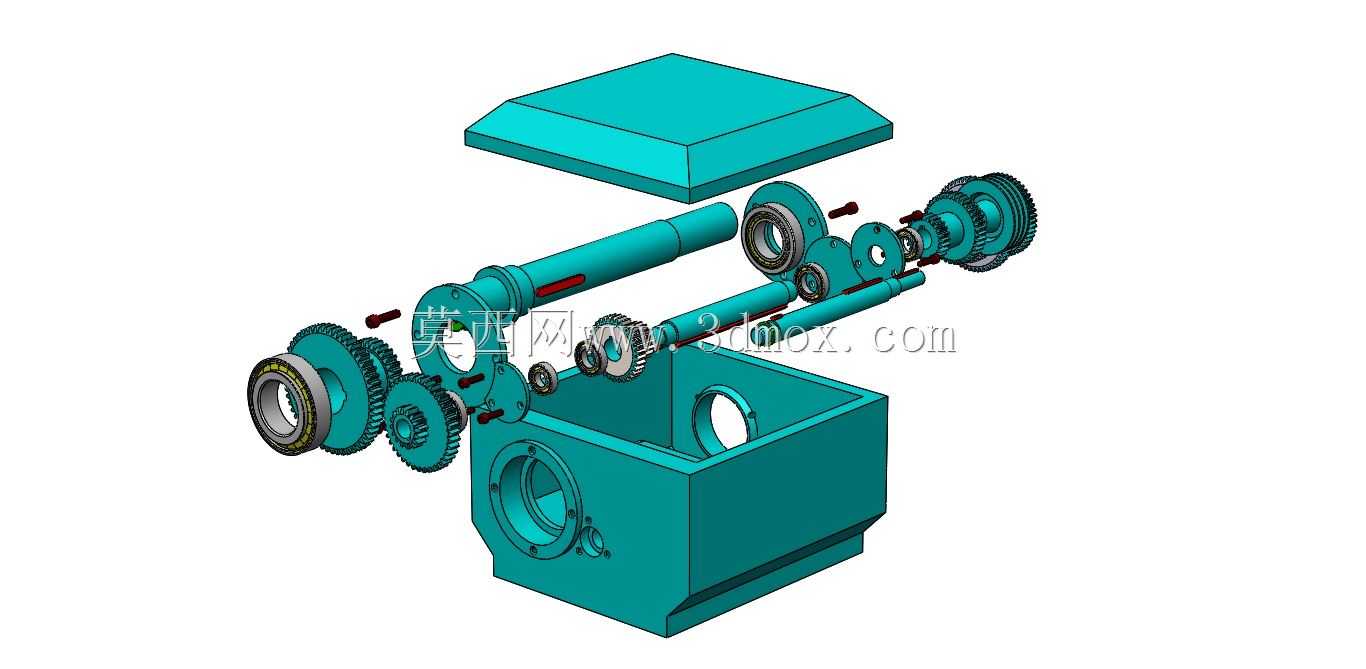

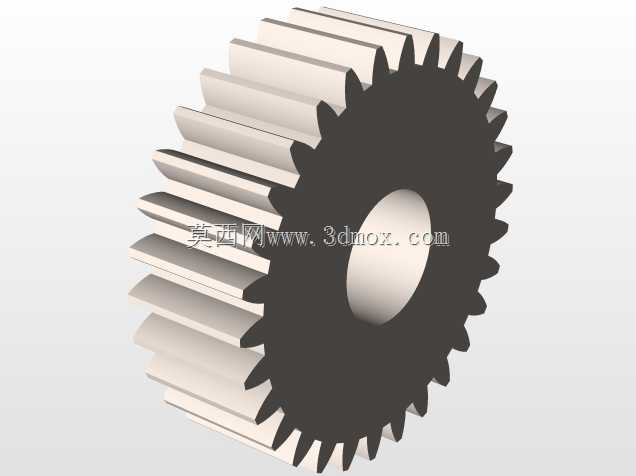

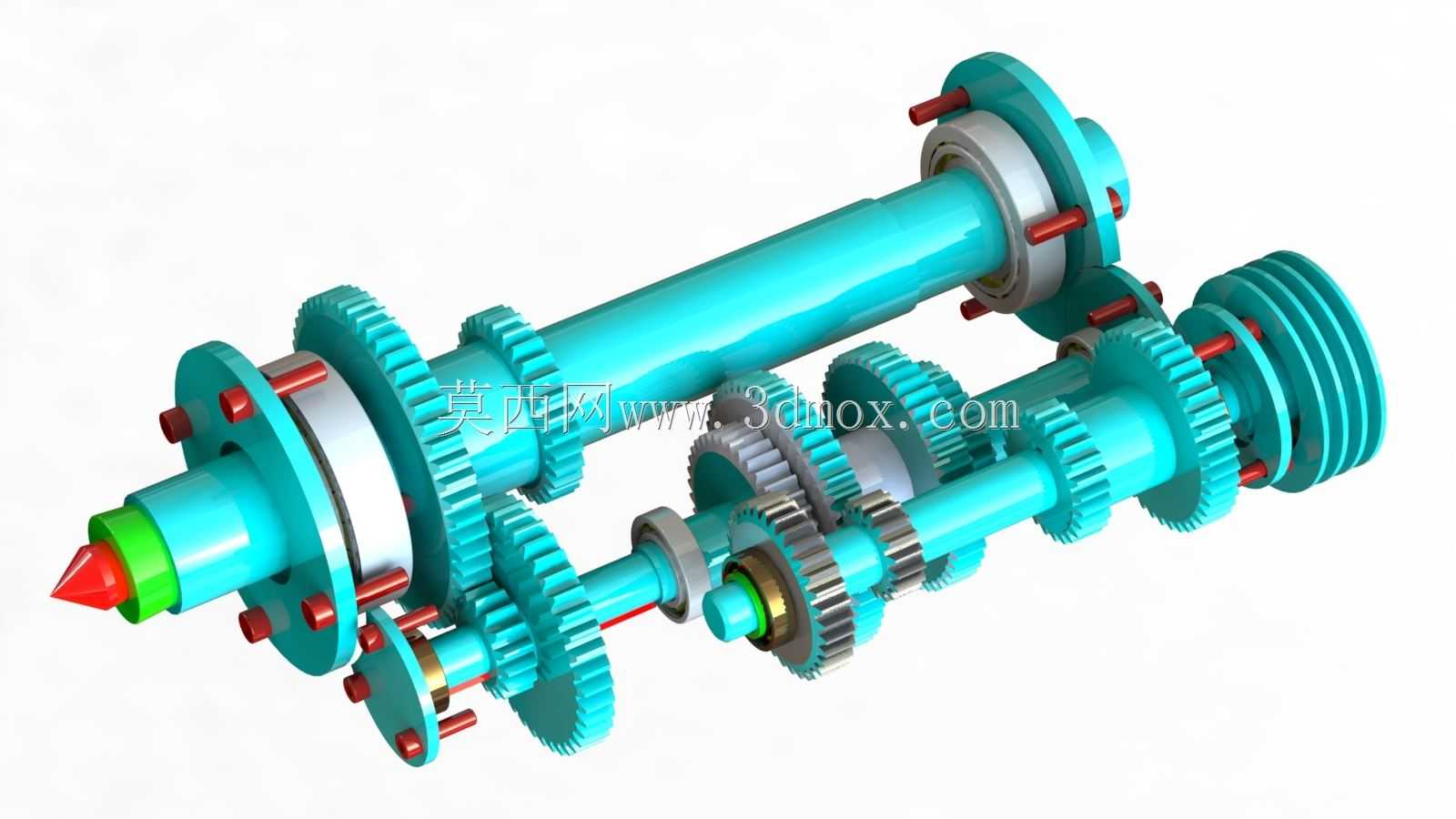

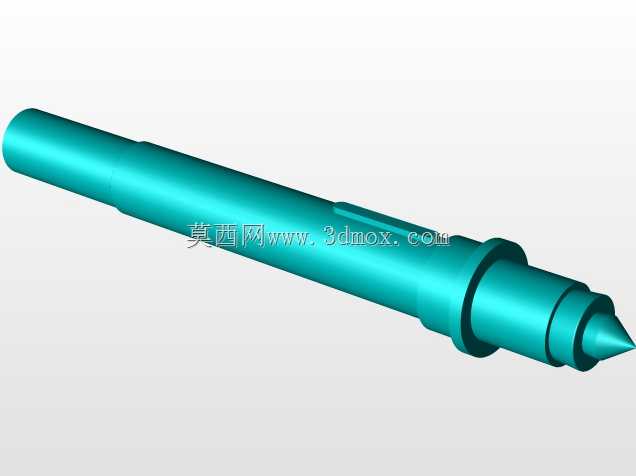

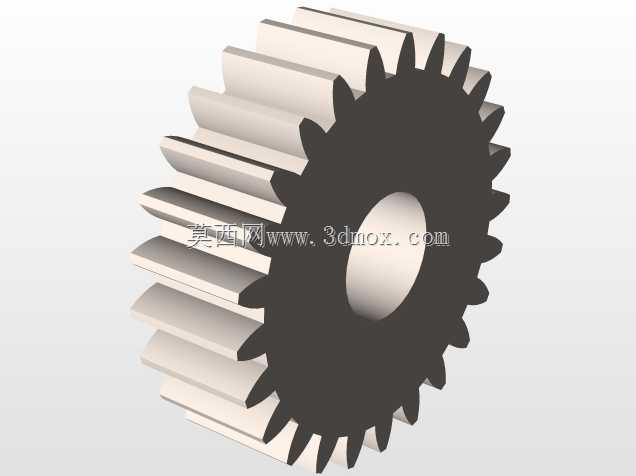

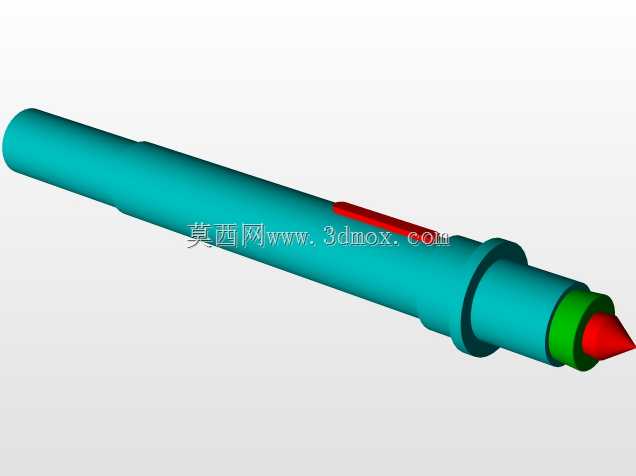

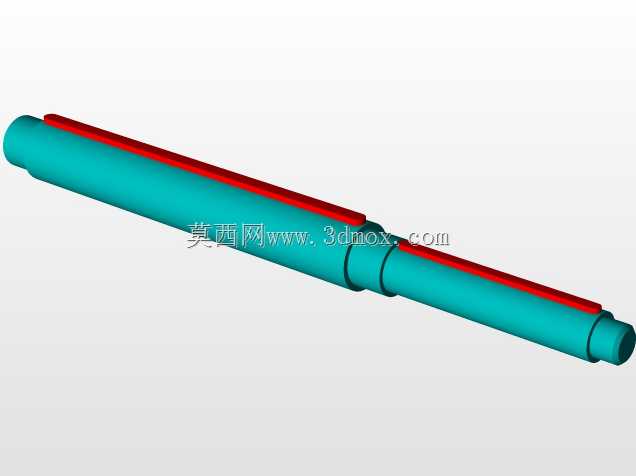

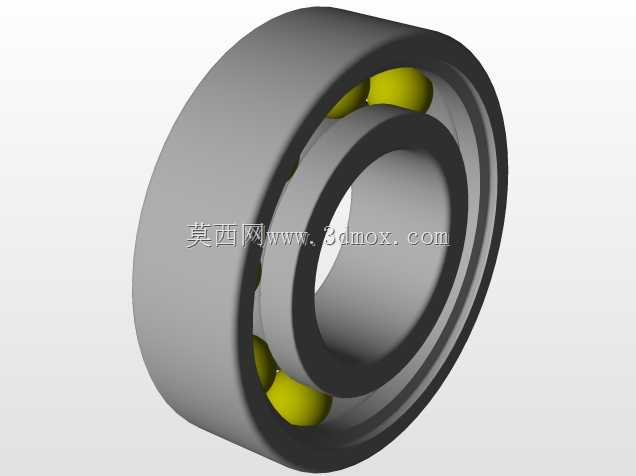

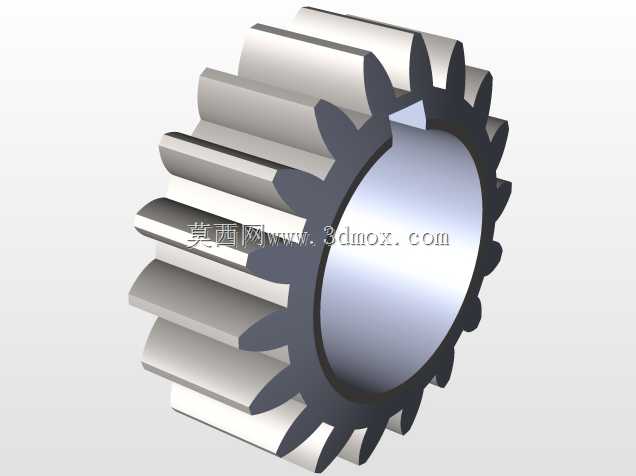

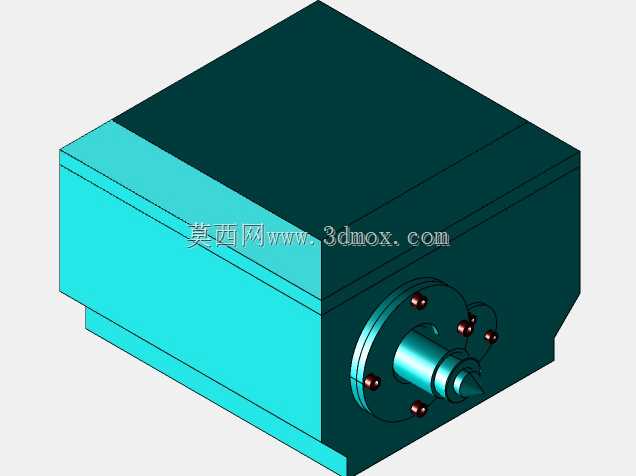

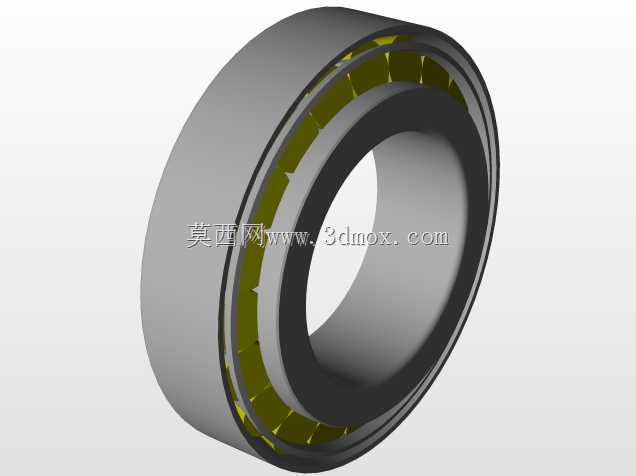

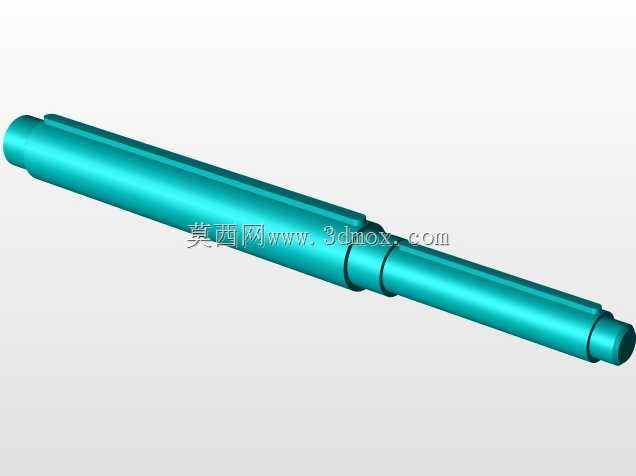

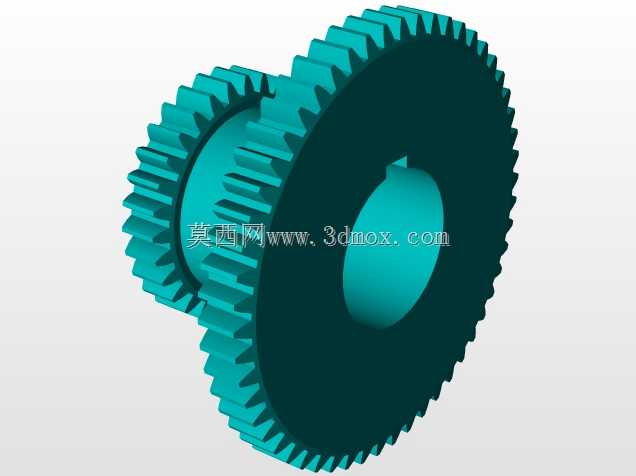

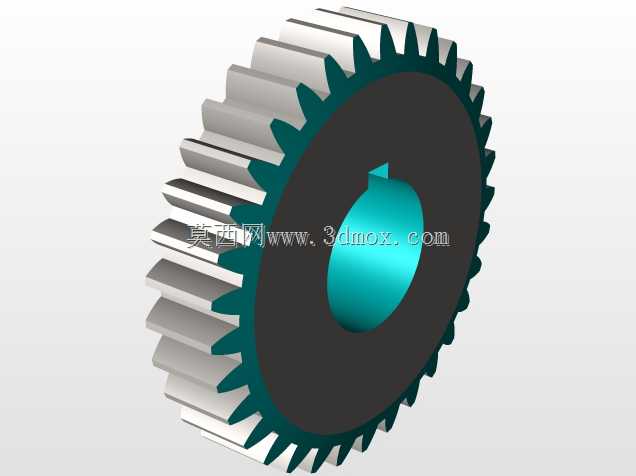

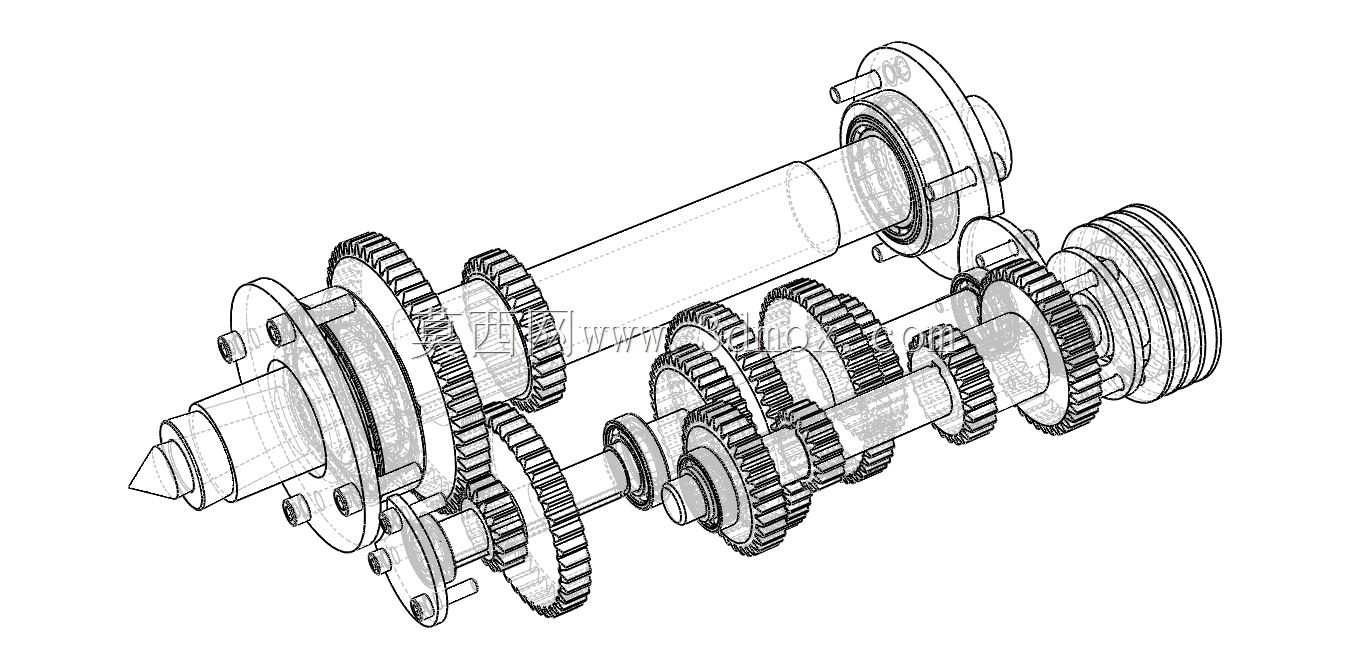

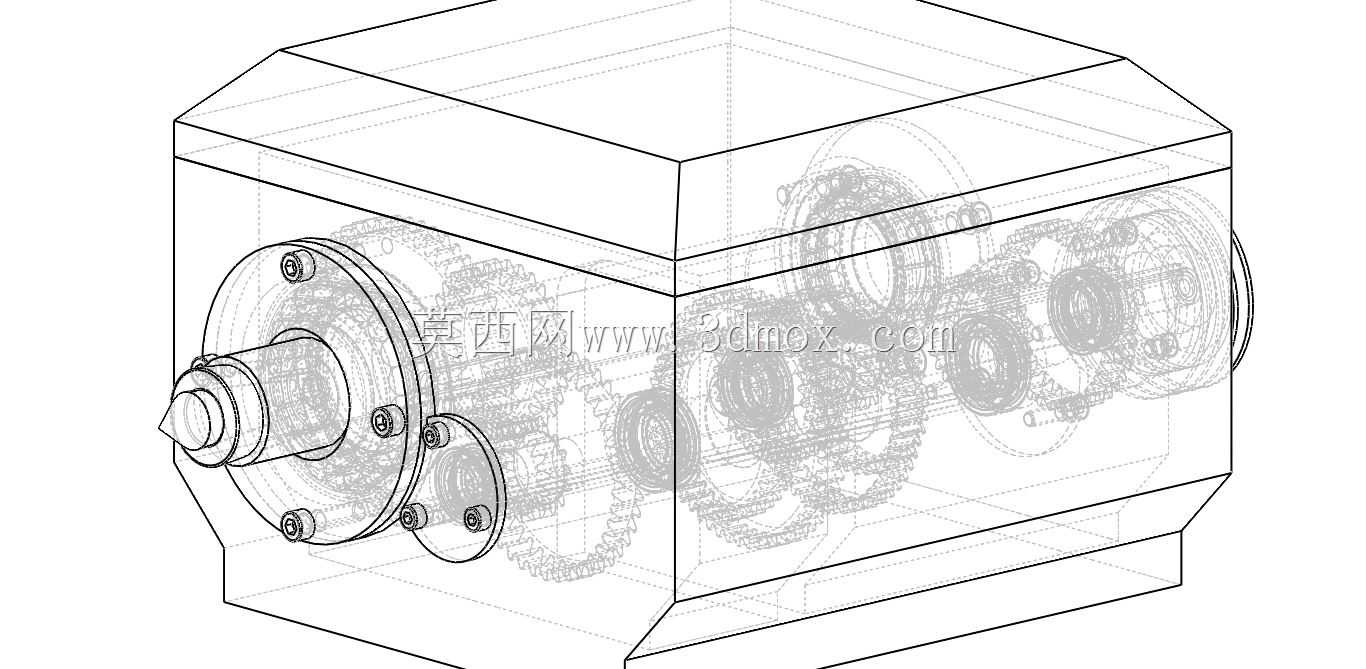

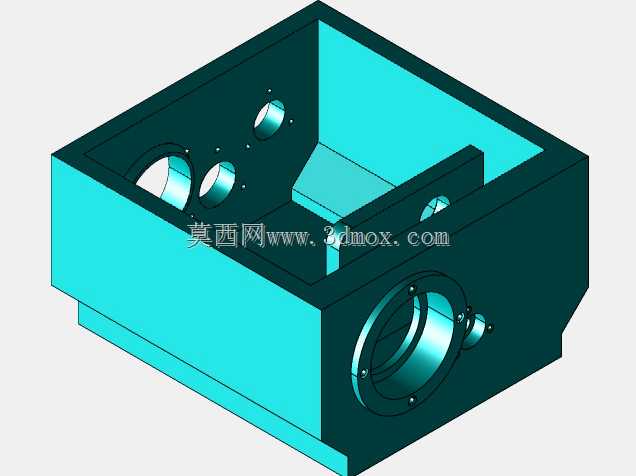

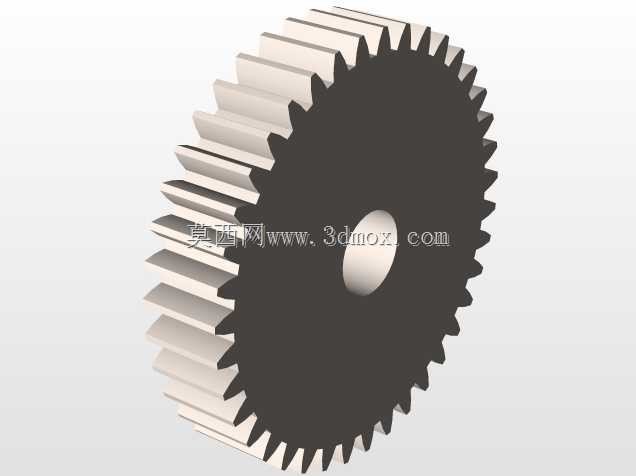

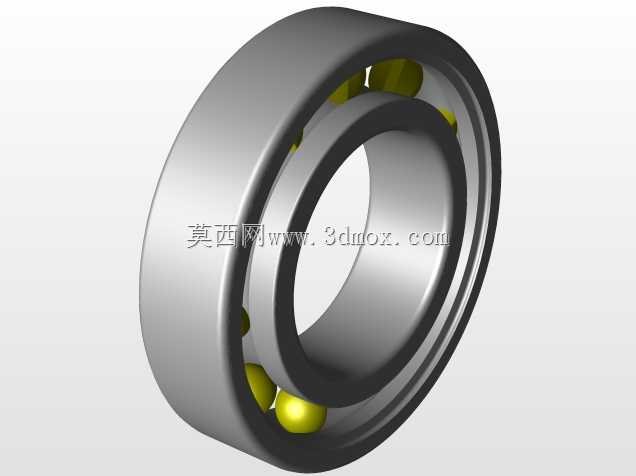

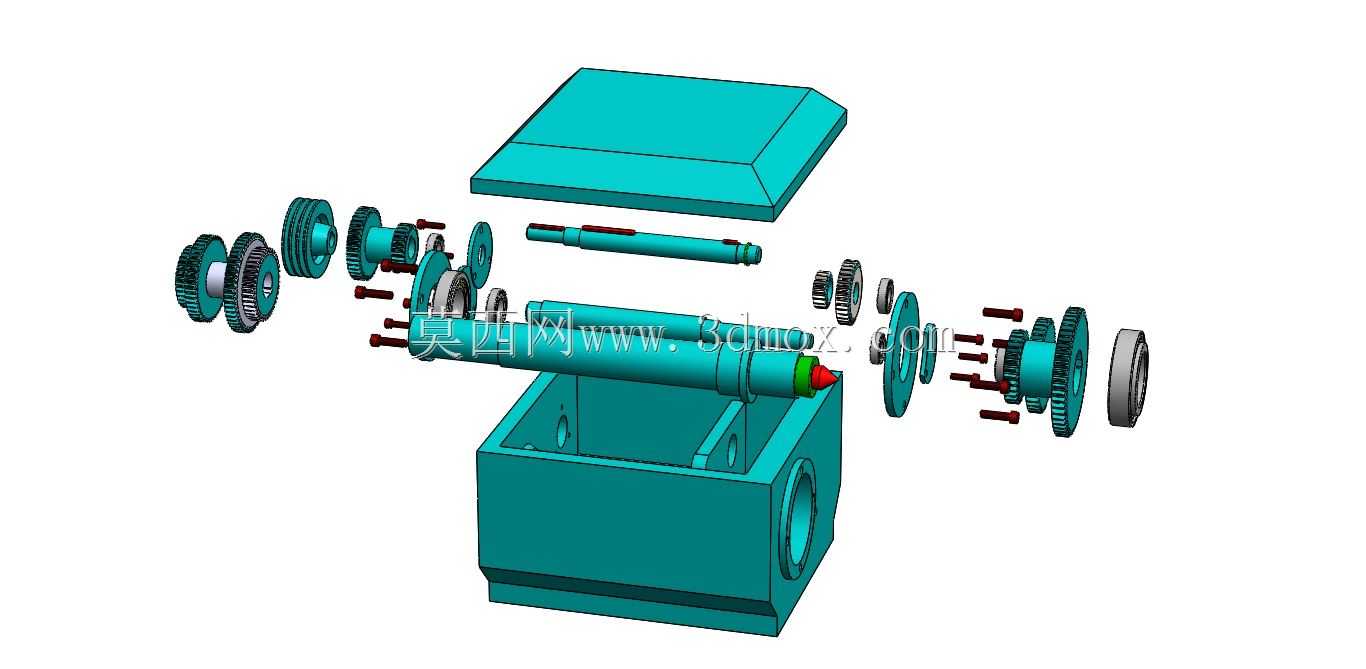

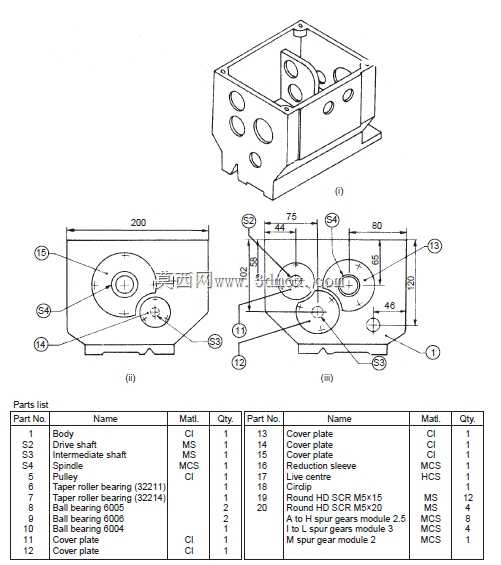

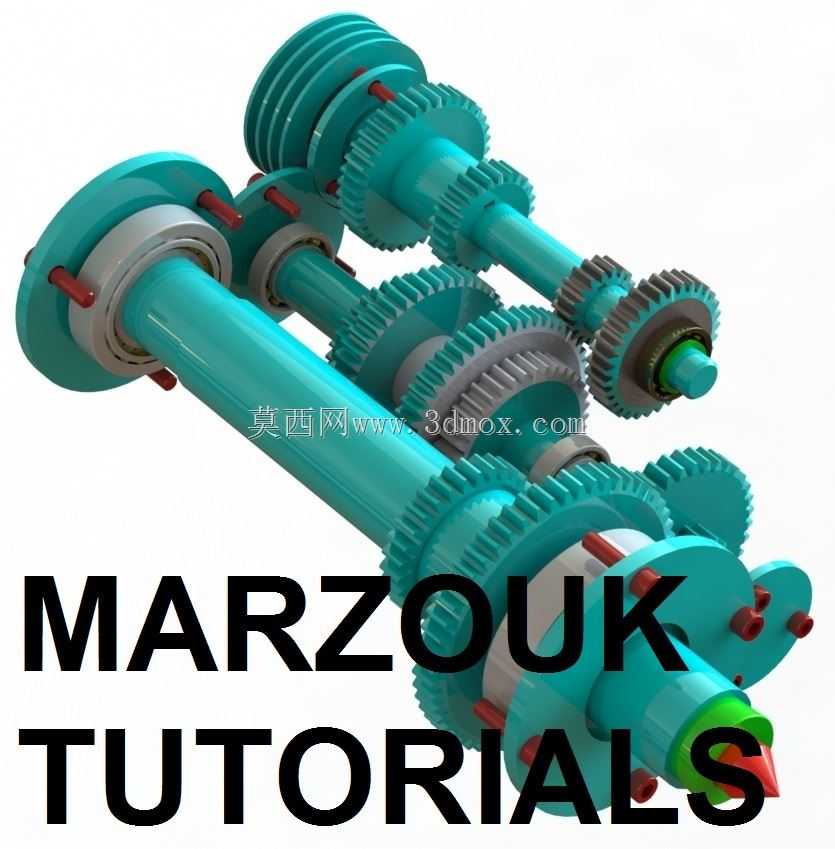

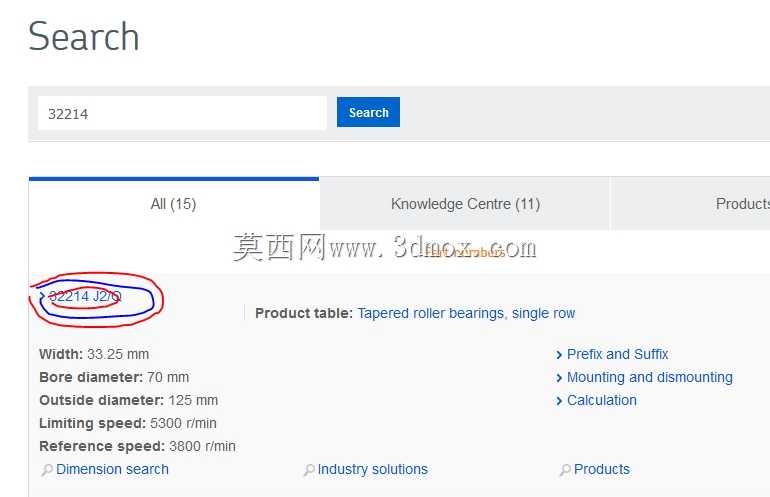

该结构是卧式车床核心的主轴变速传动单元，是车床实现不同切削转速输出、适配不同金属加工工况的核心功能部件，广泛应用于普通卧式车床、经济型数控车床的主传动系统中，承担从电机输入动力到主轴输出扭矩的变速、传力核心作用，直接决定车床的加工转速范围、输出扭矩大小与切削加工能力。在实际金属切削加工场景中，不同的工件材质、刀具类型、加工工序都需要匹配不同的主轴转速：比如硬质合金刀具粗加工钢件时需要低转速大扭矩输出，精加工有色金属时需要高转速保证表面光洁度，车削螺纹时需要精准的转速匹配进给传动，这套齿轮传动总成正是通过多组不同齿数、模数的滑移齿轮啮合切换，实现多级转速的平稳输出，覆盖从低转速大扭矩粗加工到高转速精加工的全工况需求。整套传动结构采用平行轴多齿轮排布设计，多根传动轴平行布置在箱体内腔，轴上装配有固定齿轮、滑移齿轮、支撑轴承、定位隔套、锁紧组件等零件，滑移齿轮可通过拨叉驱动沿轴上花键段轴向滑动，与不同齿数的从动齿轮啮合，改变传动比从而实现转速切换；齿轮采用渐开线圆柱直齿设计，加工精度满足中等载荷下的平稳传动要求，齿部经过调质处理保证耐磨性能与接触强度，能够承受车削过程中断续切削带来的冲击载荷。轴系设计上，输入轴、中间传动轴、输出主轴的支撑位置都预留了轴承安装位，适配深沟球轴承或圆锥滚子轴承的安装，保证轴系旋转的同轴度与径向跳动精度，输出端直接连接车床主轴卡盘，安装边界与普通卧式车床主轴箱的内腔安装尺寸完全匹配，轴向与径向的定位基准符合车床主轴箱的通用安装规范，不需要额外改动箱体结构即可完成装配。设计过程中充分考虑了传动的平稳性与换挡的顺畅性，滑移齿轮的啮合端做了倒角导向处理，避免换挡打齿；齿轮与轴的配合采用花键连接，既保证扭矩传递的可靠性，又能实现齿轮的轴向滑移；轴上的台阶、隔套、锁紧螺母的位置经过精准计算，保证齿轮啮合的齿宽对齐度，避免偏载导致的齿面异常磨损；各轴的中心距严格按照齿轮模数、齿数计算得出，保证齿轮啮合的合理侧隙，既不会因为侧隙过大导致传动冲击、反转空程过大，也不会因为侧隙过小导致齿轮卡滞、运转发热。整套结构的润滑适配齿轮箱飞溅润滑方式，齿轮转动时可带起箱体内润滑油，对轴承、齿轮啮合面进行充分润滑，降低运转磨损与温升，能够在连续切削工况下保持长时间稳定运行，满足车床日常金属加工作业的可靠性要求。
