该夹持爪是面向小型自动化作业场景开发的末端执行部件,核心适配微型伺服动力输入,可广泛搭载于桌面级机械臂、小型分拣设备、教学实训机器人、轻载搬运工位等场景,完成小尺寸工件的抓取、转移、定位等作业动作,尤其适合电子元器件分拣、小型零件上下料、实验室样本转运等对夹持精度、动作响应有要求的作业环节。

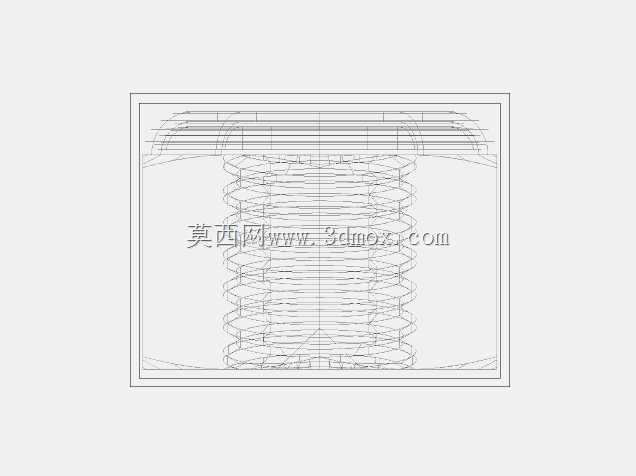

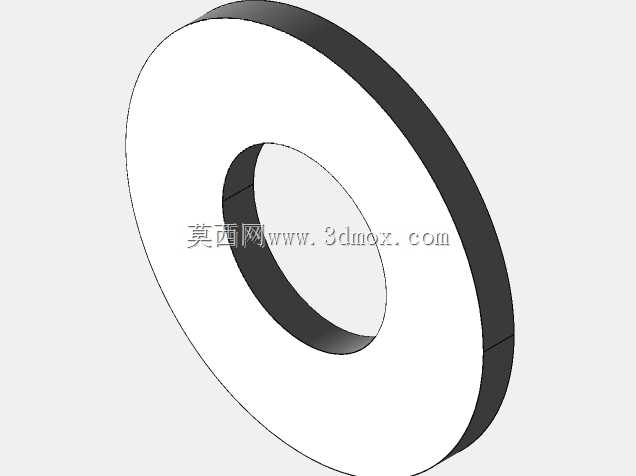

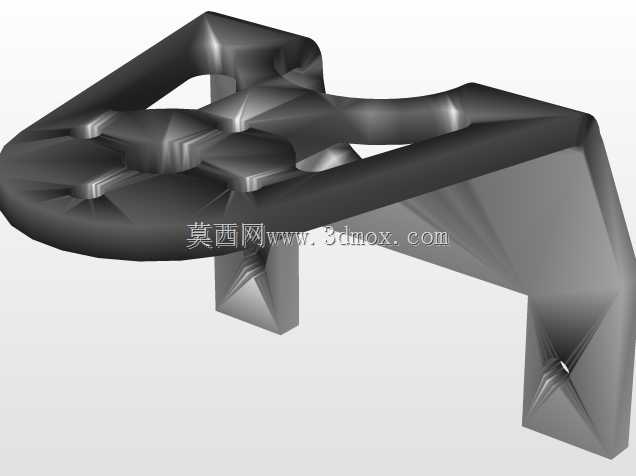

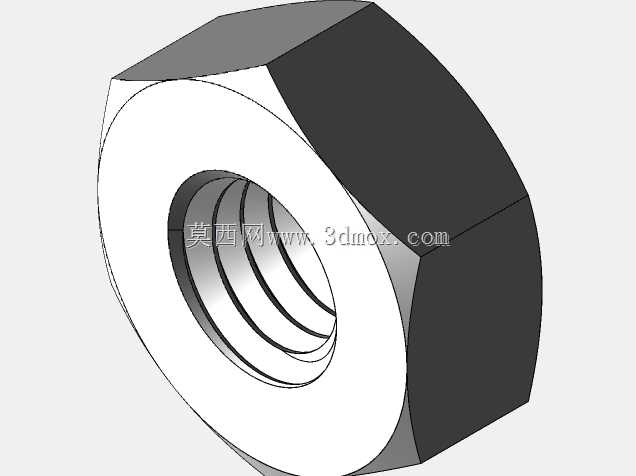

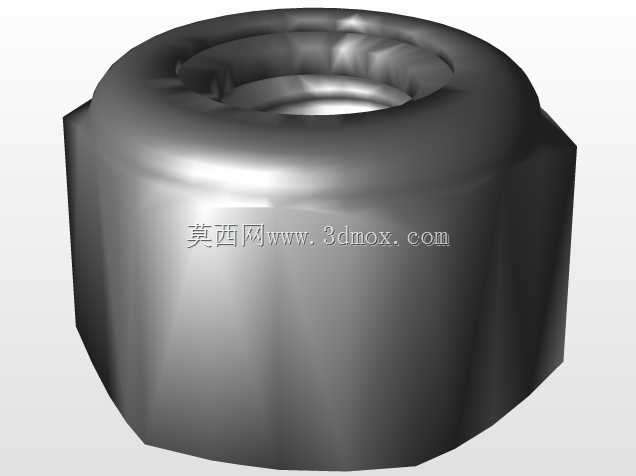

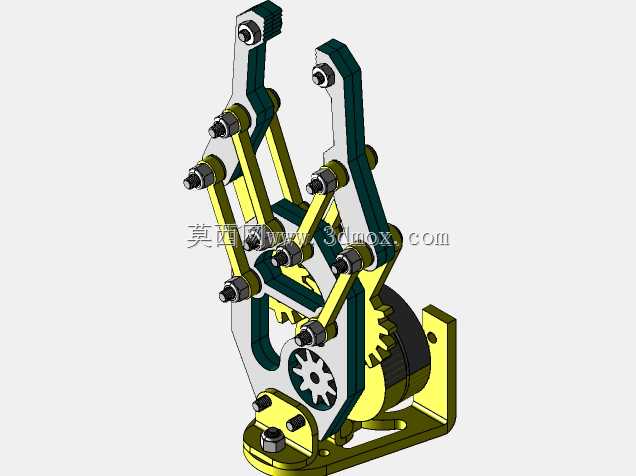

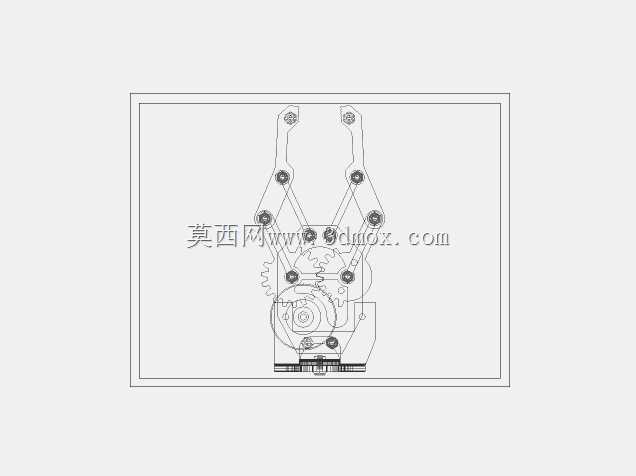

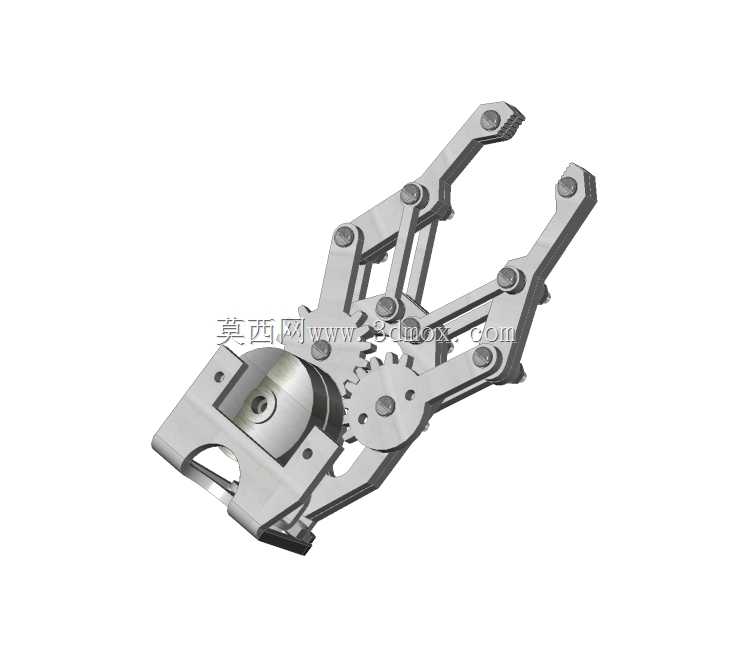

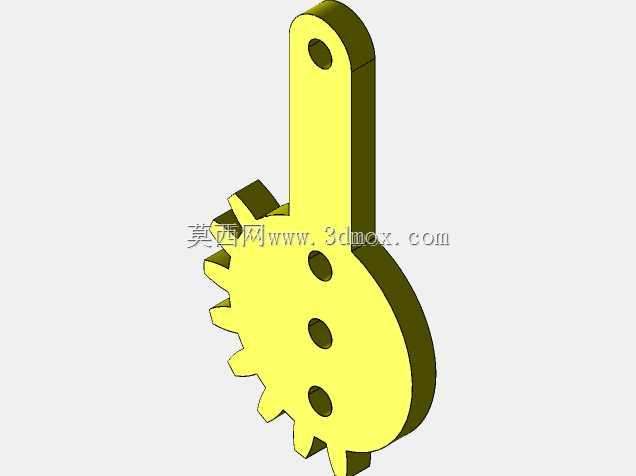

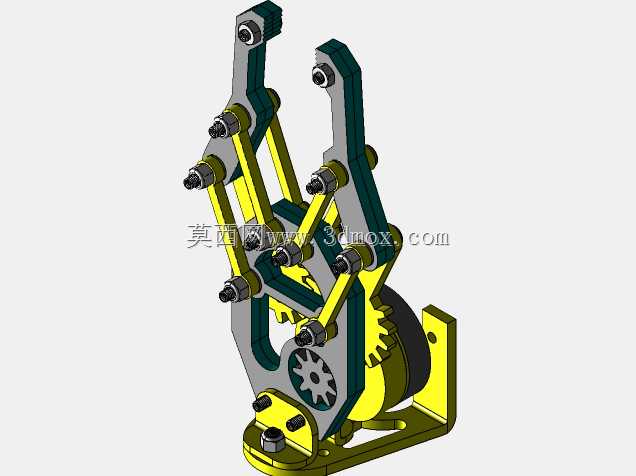

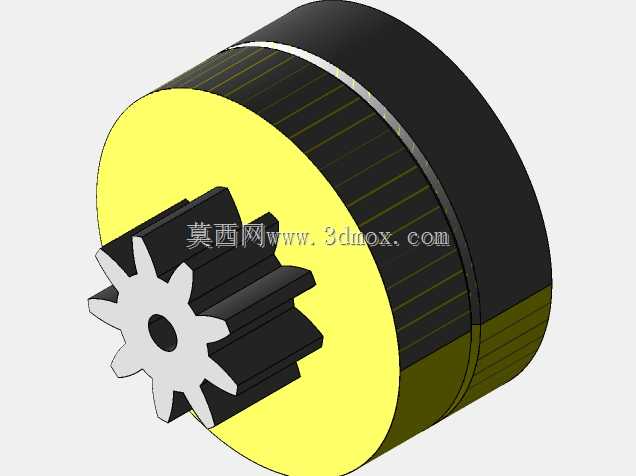

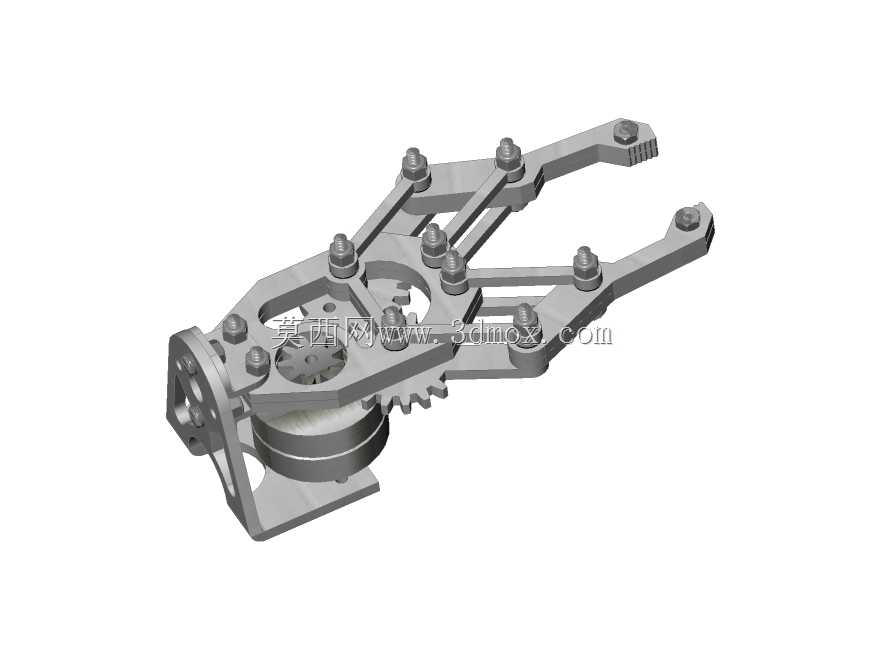

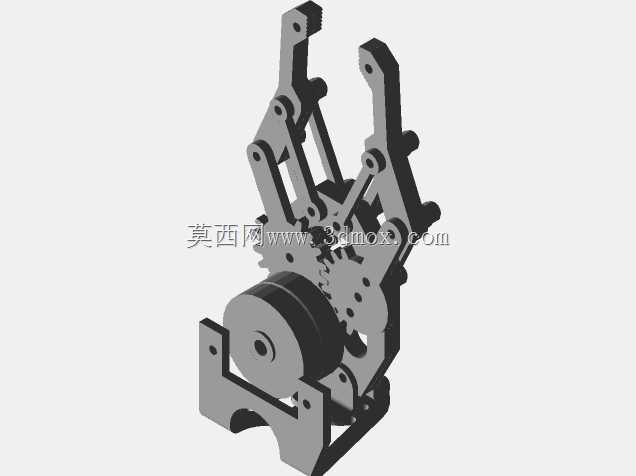

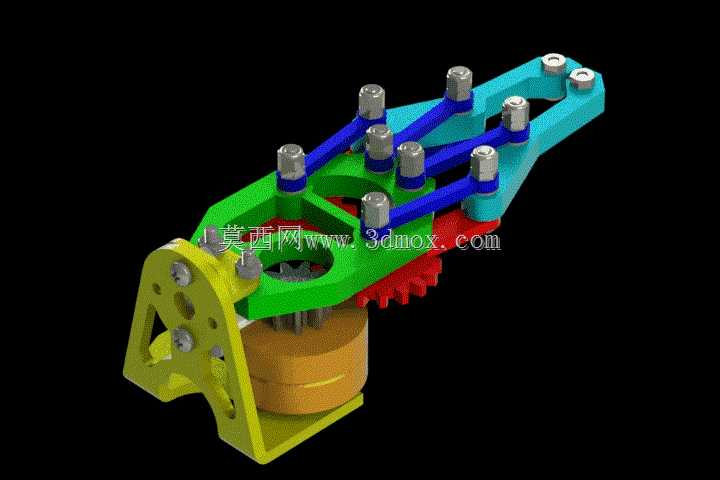

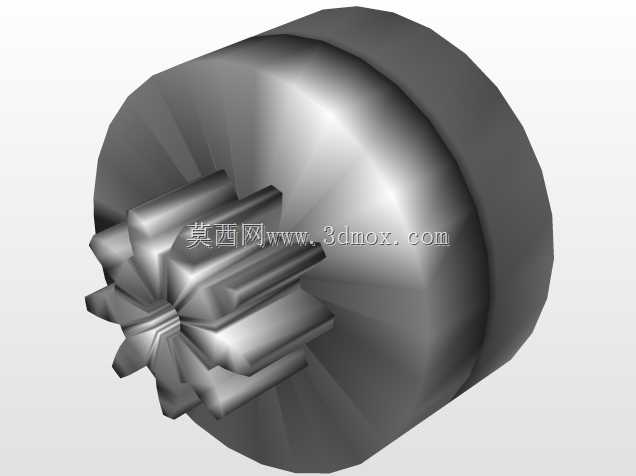

整体结构采用对称式连杆+齿轮啮合的传动设计,动力输入端设置伺服安装位,可直接匹配常规微型 hobby 伺服的安装孔位,无需额外定制转接件即可完成动力对接;动力输入后通过底部啮合的齿轮组实现两侧夹爪的同步开合,避免单侧连杆传动带来的夹持偏斜问题,保证两个夹指的运动轨迹完全对称,夹持时受力均匀,不会出现工件被夹偏、弹出的情况。夹指部分采用多段连杆铰接的结构设计,相比单转轴夹爪拥有更大的开合行程比,在紧凑的整体尺寸下可实现更宽的夹持范围,同时连杆结构在夹持到位后可形成稳定的受力锁止趋势,当伺服保持输出力矩时,夹爪不会因工件自重出现松脱,夹持稳定性更有保障。

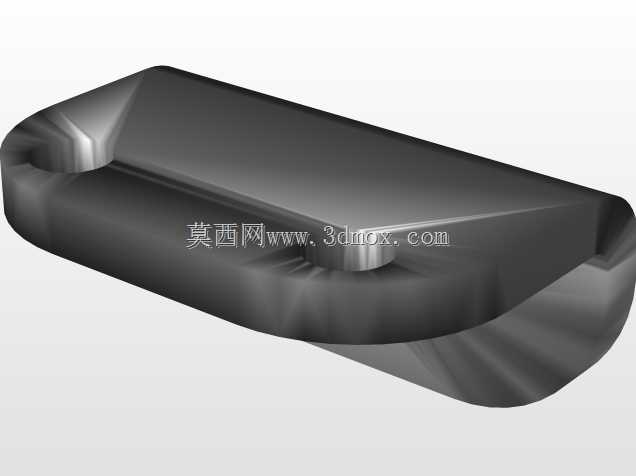

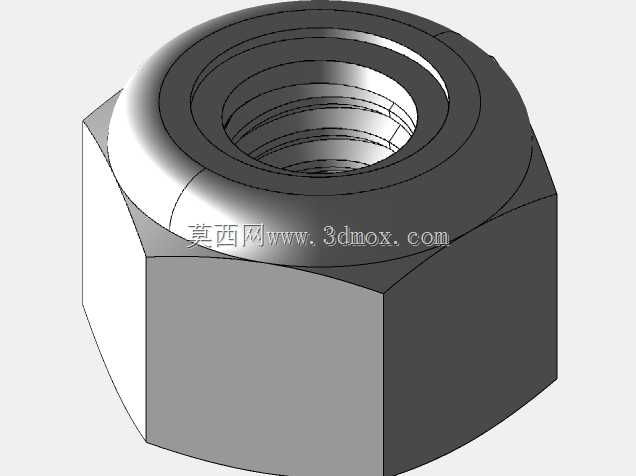

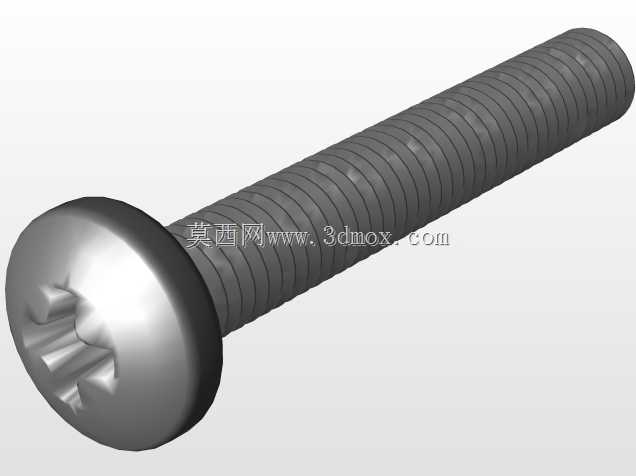

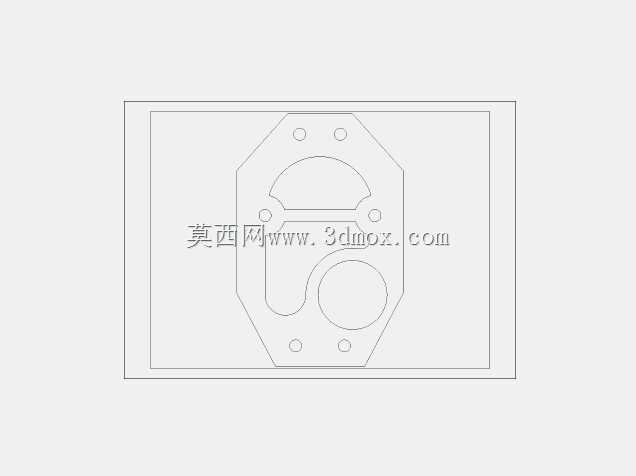

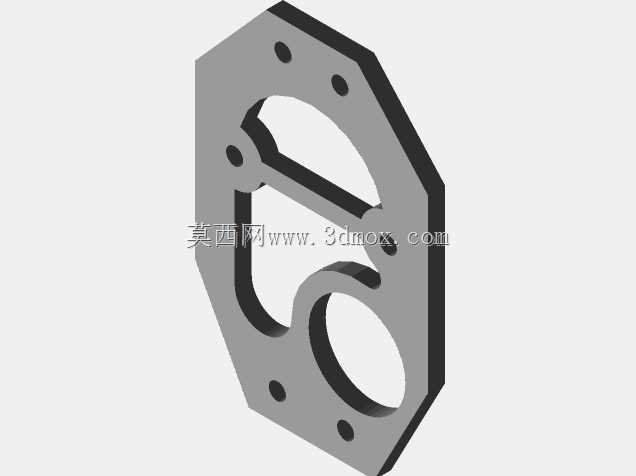

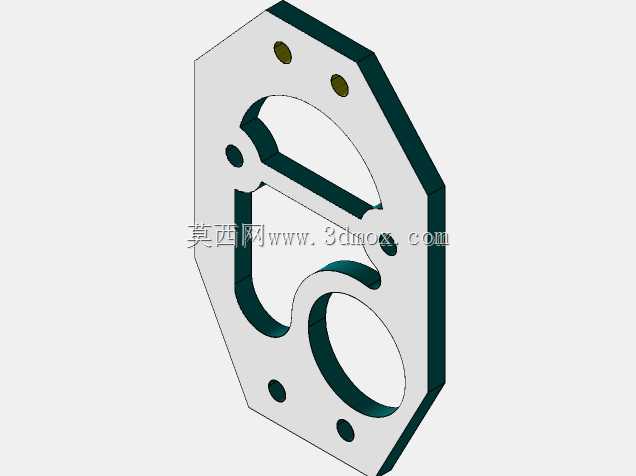

整体外形采用紧凑化设计,主体结构件均采用平板式铰接布局,所有铰接点均采用标准圆柱销轴连接,转动副间隙控制在极小范围内,既保证动作的顺滑度,也避免长期使用后出现旷量影响夹持精度。安装边界上,动力端的伺服安装位预留了足够的装配空间,夹爪整体外轮廓无突出的尖锐结构,安装到机械臂末端后不会与周边设备、工装产生干涉,夹指末端设计有防滑贴合面,可适配不同外形的工件,无论是规则的柱状、块状零件,还是带有不规则外形的小型工件,都能通过夹指的自适应贴合获得足够的夹持摩擦力。
设计过程中充分考虑了轻量化需求,所有结构件在保证结构强度的前提下做了镂空减重处理,整体自重极低,不会给搭载的机械臂带来额外的负载负担,同时铰接点的位置经过反复优化,在伺服额定输出力矩下可获得足够的夹持力,能够覆盖常规小型工件的夹持需求,不会出现力矩不足夹不住工件的情况。整个传动路径无冗余部件,动力传递效率高,伺服的转动角度可直接对应夹爪的开合度,便于做精准的开合控制,无需复杂的传动换算即可实现夹持尺寸的精准调节,适配不同尺寸的作业对象。
- 上一篇:三叶片二次升力高效螺旋桨结构设计
- 下一篇:1:144比例国际空间站仿真结构模型
- 全部评论(0)
- 模板大小: 42.14 MB
- 售价:5金币
- 下载次数: 1774
- 系统要求: Autodesk Inventor,BricsCAD,OBJ,STEP / IGES,BricsCAD,BricsCAD,BricsCAD,BricsCAD,Autodesk Inventor,Rendering,STEP / IGES,STEP / IGES,STEP / IGES,Autodesk Inventor,Rendering,Autodesk Inventor,OBJ,BricsCAD,OB
- 软件分类: 通用机械零部件
