在液压剪切设备的油缸总成设计中,这类环形密封件是保障腔体压力稳定的核心基础零件,主要安装在活塞与缸筒内壁、缸盖与活塞杆的配合间隙位置,阻断液压油在高低压腔之间的内泄漏通道,同时阻挡外界粉尘、金属碎屑侵入油缸内部,避免缸筒内壁、活塞杆表面被硬质颗粒划伤,延长液压执行元件的整体服役周期。从实际工况适配来看,剪切油缸工作时会伴随频繁的往复冲击,剪切动作触发瞬间系统压力会出现短时峰值,这就要求密封件在往复滑动过程中始终保持均匀的接触压力,既不能因为预压缩量过大导致摩擦阻力激增,加快活塞杆表面的磨损速率,也不能因为压缩量不足在压力波动时出现密封缝隙,造成系统压力掉压、剪切力不足的问题。建模过程中首先要匹配油缸的安装沟槽尺寸,密封件的截面直径、

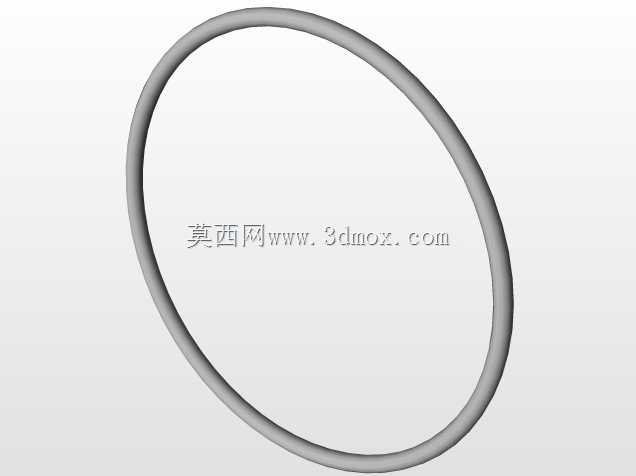

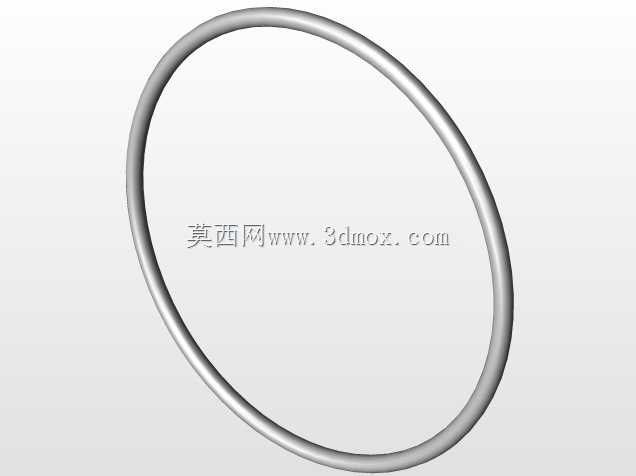

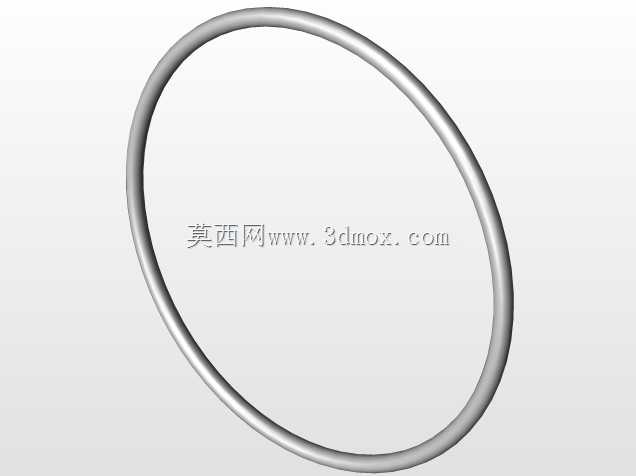

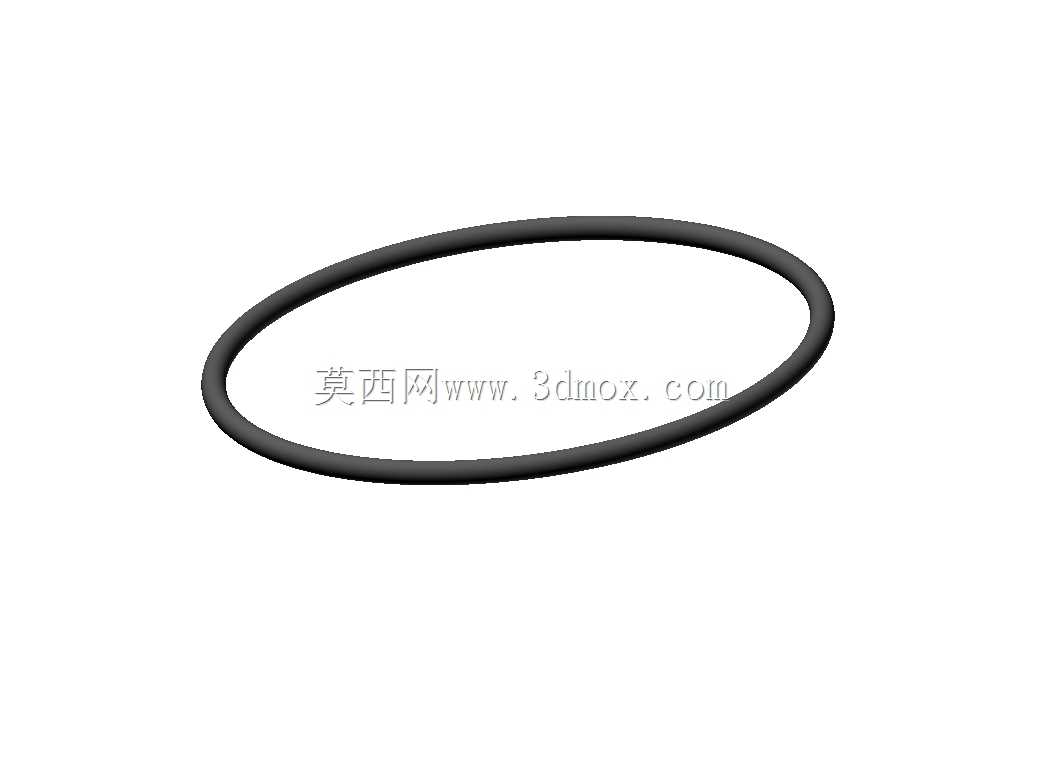

公称内径需要和沟槽的宽度、深度以及安装轴径/孔径严格对应,预留合理的压缩变形余量,通常径向压缩率控制在适合液压油介质的区间内,同时要考虑橡胶材料在长期浸泡液压油后的溶胀特性,在尺寸设计时预留对应的尺寸补偿量,避免溶胀后密封件过度挤压出现啃切破损。外形上采用标准的正圆环结构,截面为正圆形,无额外的异形凸起或唇边结构,安装时可以直接嵌入矩形沟槽内,不需要额外的定位工装,适配性较强,除了剪切油缸外,也可通用于其他中低压液压回路的静密封、低速动密封位置。设计时还要注意密封件的安装边界,安装导入端需要做不小于15度的倒角,去除所有尖角毛刺,避免装配时刮伤密封件表面造成初始泄漏点;沟槽的表面粗糙度需要控制在合理范围内,太粗糙会加快密封件磨损,
太光滑则会影响润滑油膜的附着,反而缩短使用寿命。在液压系统的日常维护中,这类O形圈属于易损备件,当油缸出现爬行、压力保压不足、外部渗油等问题时,首先需要检查对应位置的O形圈是否出现老化开裂、永久变形、表面划伤等失效形式,更换时要选择尺寸匹配、材质适配工作介质与温度区间的备件,装配时可在密封件表面涂抹少量清洁液压油辅助导入,避免强行敲击装配造成密封件损伤。
- 上一篇:剪切式活塞轴封密封结构三维设计
- 下一篇:便携随行饮水杯结构设计方案
- 全部评论(0)
- 模板大小: 168.53 KB
- 售价:5金币
- 下载次数: 96
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering
- 软件分类: 通用五金配件
