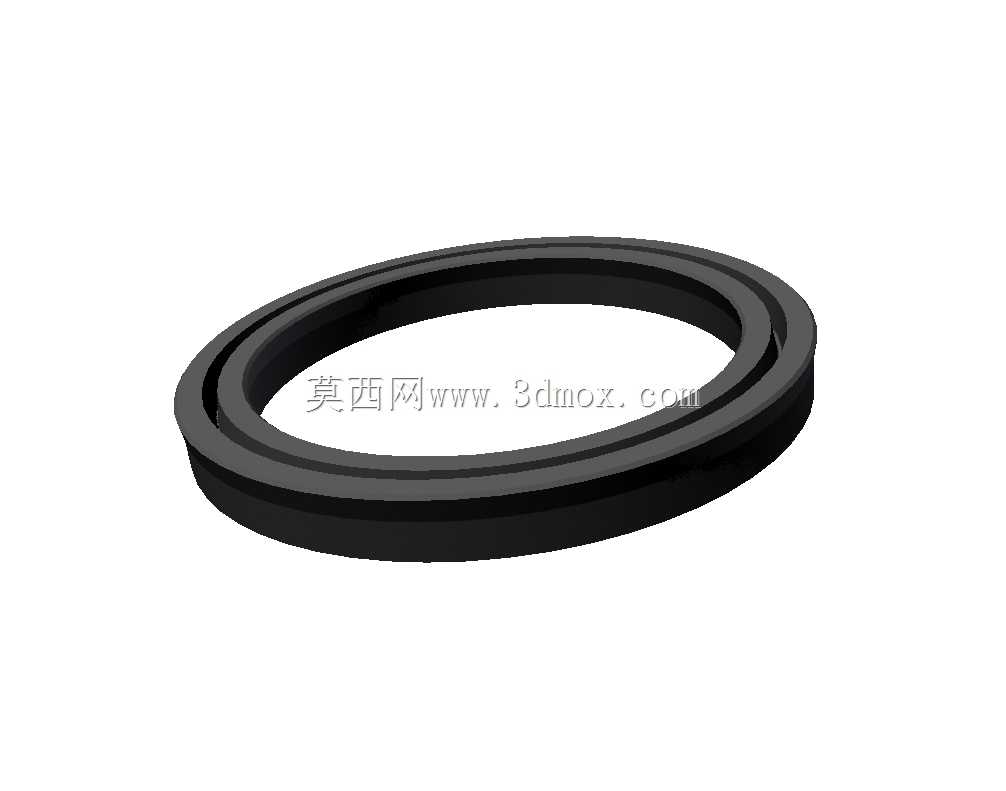

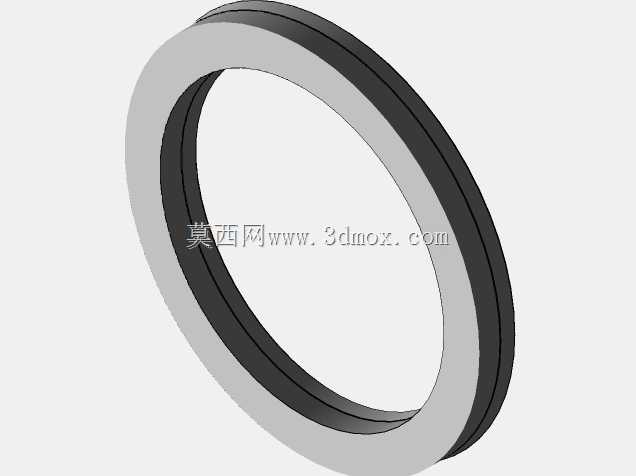

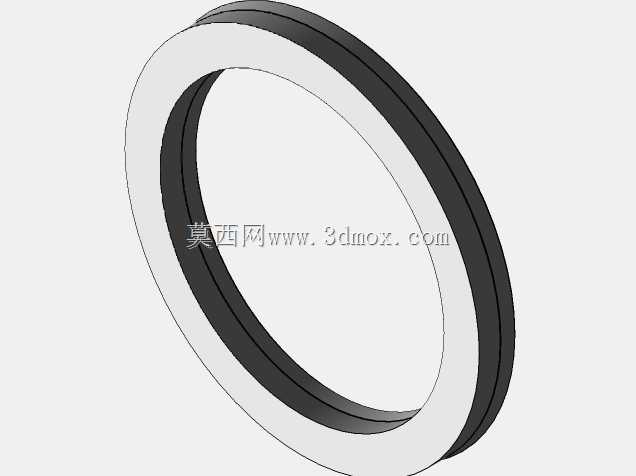

剪切式活塞轴封密封结构三维设计

　　在液压与气动执行元件的密封体系中，活塞轴封是阻隔腔室压力介质泄漏、保障作动效率的核心部件，这款剪切式活塞轴封的结构设计，完全围绕往复运动工况下的密封可靠性展开。不同于常规O型圈依赖挤压变形填充间隙的密封逻辑，该轴封采用双唇口剪切贴合结构，安装时唇口与活塞杆表面形成线性接触带，往复运动过程中，唇口边缘会对附着在杆面的油膜产生均匀剪切作用，既不会因过盈量过大造成杆面磨损加剧，也不会因接触压力不足导致压力介质沿杆面窜漏。从实际应用场景来看，这类轴封多用于中低压往复作动的活塞机构，比如小型液压油缸、气动滑台、轻工设备的直线执行单元，在有杆腔与无杆腔的压力交替变化过程中，轴封的本体结构会随介质压力波动产生自适应形变：当腔室压力升高时，

　　介质压力会作用在轴封的背部支撑面，将唇口进一步压向活塞杆表面，压力越高密封贴合度越好，无需额外增加弹簧补偿结构就能实现压力自紧密封。设计过程中需要重点把控几个核心尺寸边界：首先是轴封的截面径向厚度，要匹配活塞安装槽的槽深公差，过厚会导致安装时唇口被过度挤压产生永久变形，过薄则会在压力冲击下出现轴封在槽内窜动的问题；其次是唇口的开口角度，角度过小会增大往复运动的摩擦阻力，加快唇口磨损速度，角度过大则会降低剪切油膜的能力，容易出现渗漏；另外轴封的轴向宽度要与安装槽的轴向间隙匹配，预留受热膨胀的余量，避免长期运行过程中轴封因热胀被挤入活塞与缸筒的配合间隙，造成密封件啃噬损坏。从外形结构来看，该轴封采用一体式环形结构，外侧设置有定位凸台，

　　安装时凸台卡入活塞槽的定位卡槽内，能够避免轴封随活塞杆往复运动时发生跟转移位，内侧的两道密封唇口分别承担主密封与副密封作用，主唇口负责阻隔高压侧的介质泄漏，副唇口负责阻挡外部粉尘、杂质进入密封腔室，同时刮除杆面附着的多余油污。在建模过程中，对唇口的边缘做了微小的圆角过渡处理，避免锐边在安装时被活塞杆的导入端倒角划伤，同时圆角结构能够让唇口与杆面的接触压力分布更均匀，延长密封件的使用寿命。这类剪切式轴封相比组合式密封件，结构更简单，安装难度更低，不需要配套支撑环、挡圈等辅助零件就能独立完成密封功能，在安装空间受限的小型活塞机构中适配性更强，同时对活塞杆表面的加工粗糙度要求更友好，即使杆面存在轻微的加工刀痕，唇口的剪切结构也能有效填充微观间隙，不会出现点状泄漏的问题。
