储液罐顶装式浮球感应液位检测装置

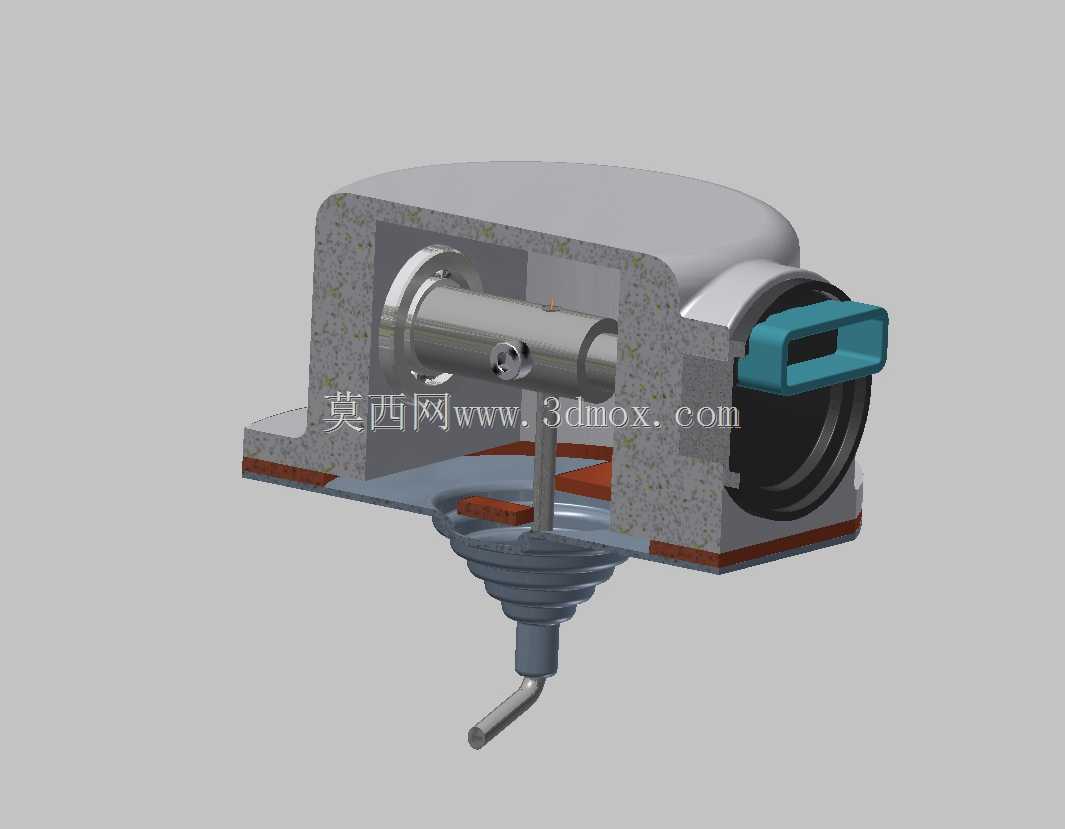

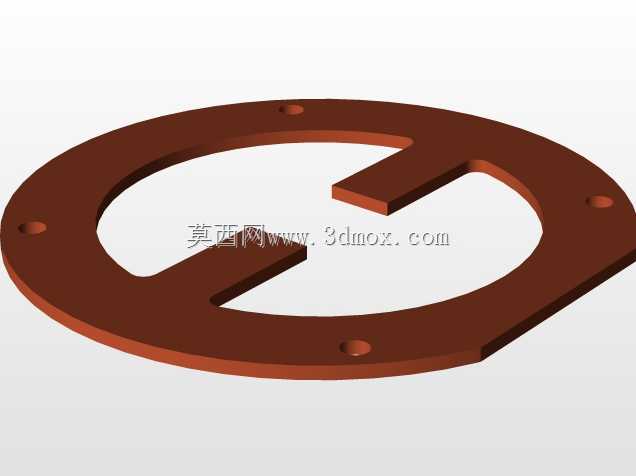

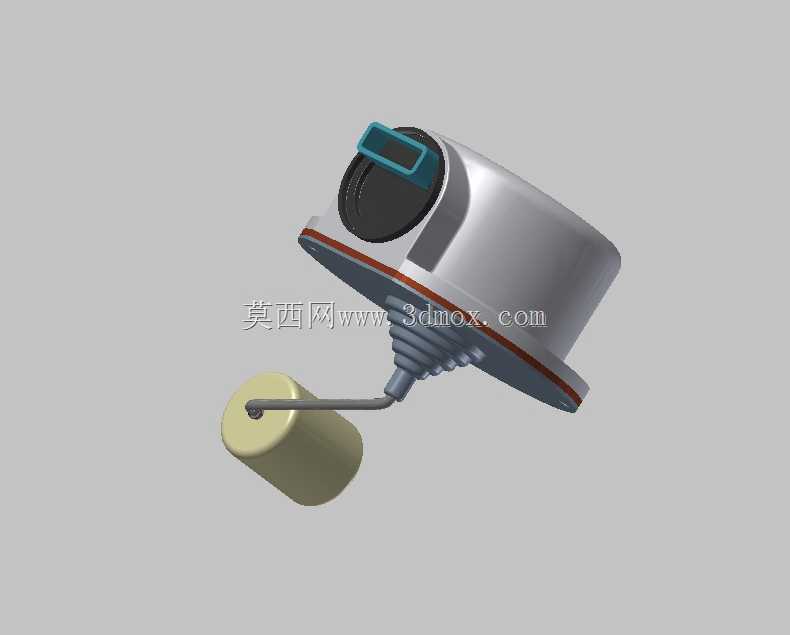

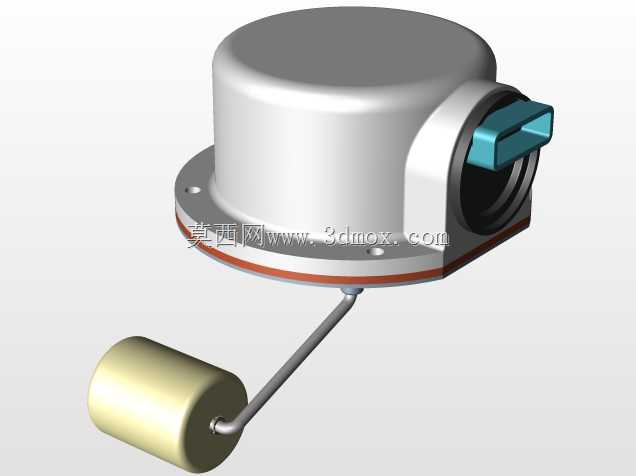

　　这款液位检测装置主要适配各类常压储液容器的顶部安装场景，在燃油箱、工业储液罐、小型民用储油设备的液位监测环节都能见到同类结构的应用，核心作用是通过机械联动结构将液面高度的线性变化转化为可被采集的信号，为液位显示、低液位告警、补液触发等后续功能提供基础的位置输入。从结构设计逻辑来看，装置主体采用圆盘式基座作为安装承载主体，基座边缘设置有环形密封压边，安装时可配合密封垫片压紧在储液罐顶部的预设安装开口上，密封结构内置石油耐油材质的防护护套，能够在浮球臂随液面上下摆动的过程中，始终阻隔罐内液体、挥发油气向基座外侧渗漏，适配燃油、液压油等常规工业油类的接触使用场景，避免长期使用后出现渗漏隐患。浮球臂采用刚性金属弯杆结构，

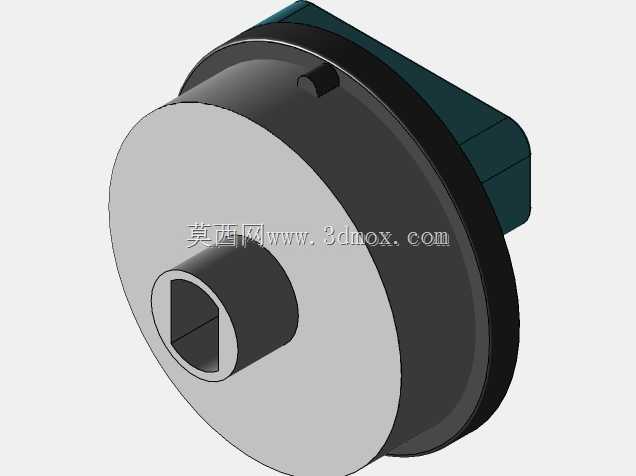

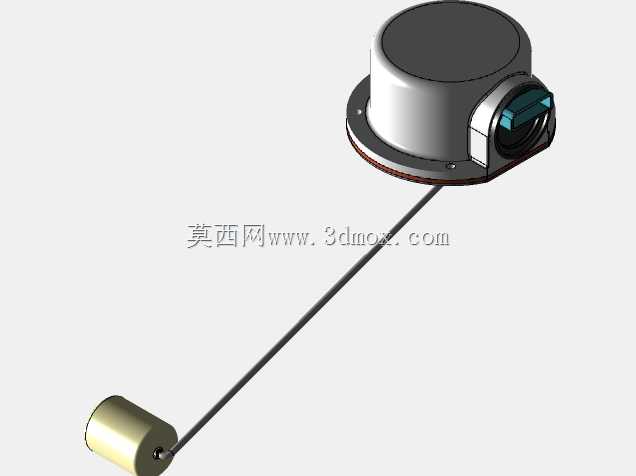

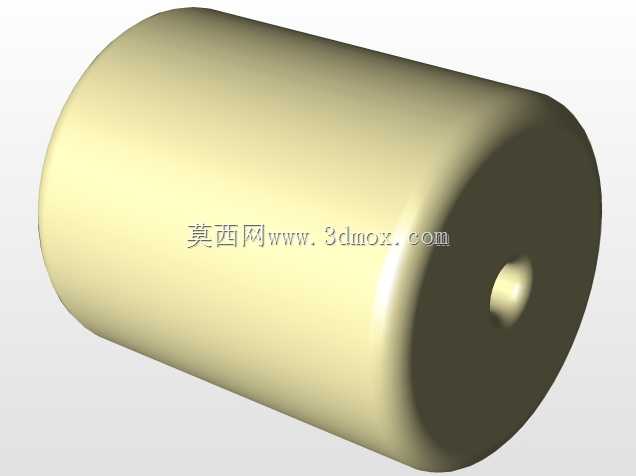

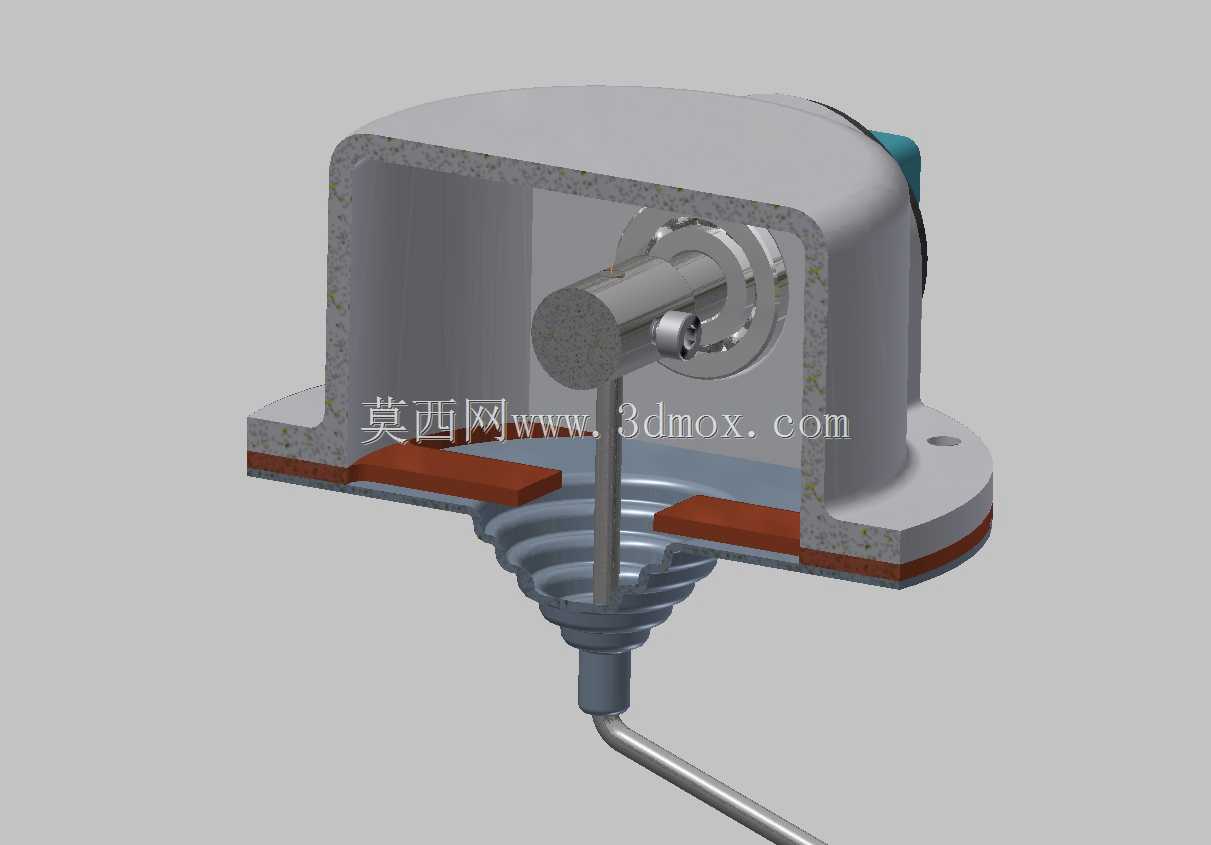

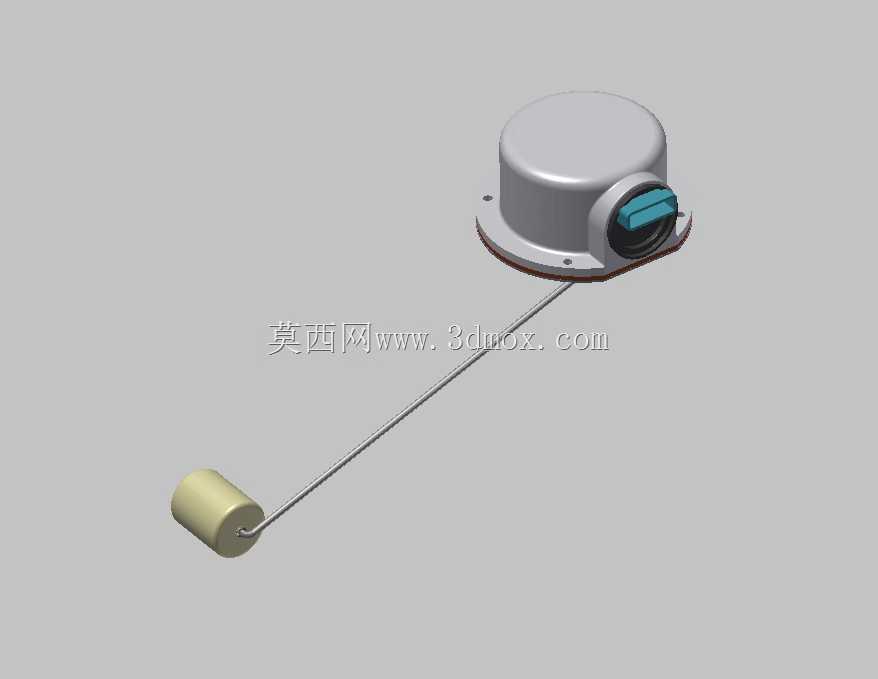

　　一端连接基座内部的转动感应模块，另一端固定圆柱形低密度浮球，浮球始终浮于液面之上，随液面升降带动摆杆绕基座内部转轴转动，设计阶段可根据不同储液罐的内部净高度，匹配对应长度的浮球摆臂，无需改动基座主体结构即可适配不同量程的液位检测需求，大幅降低同系列产品的开模与生产适配成本。基座内部设置有机械挡块结构，可将浮球摆杆的旋转角度限制在40度以内，避免浮球在罐内液体大幅晃动、运输颠簸过程中出现超程转动，防止内部感应元件因过行程损坏，同时也能避免浮球臂触碰罐体内壁、内部加强筋等结构，杜绝卡滞导致的液位检测失效问题。基座侧部设置有标准化的电气接插接口，接口处带有防护盖结构，未接线状态下可阻挡灰尘、水汽进入接插件内部，

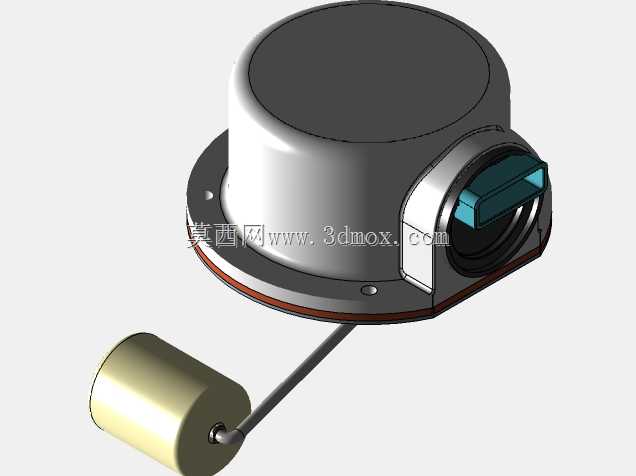

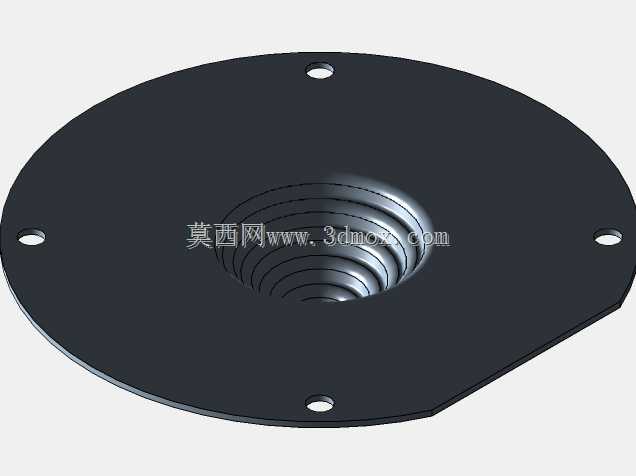

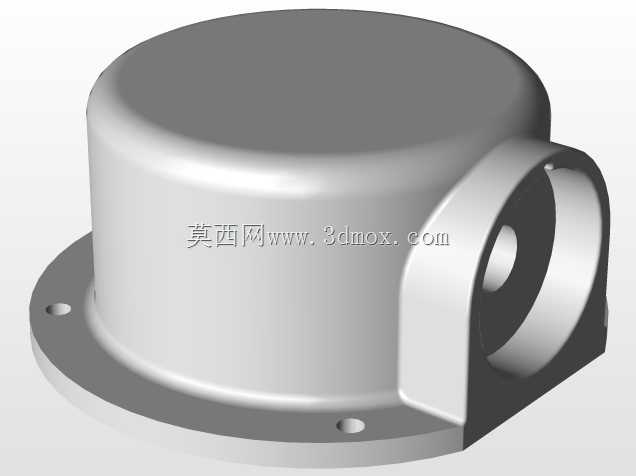

　　接线后可配合接头密封圈实现接线端的防护，适配车载、户外工业设备等存在溅水、扬尘的使用环境。从安装边界来看，基座整体为矮圆柱型结构，安装后向罐外突出的高度较小，不会占用罐顶过多的安装空间，浮球组件完全置于罐内，安装时仅需在罐顶开设对应尺寸的安装孔，通过法兰压边或者旋紧结构即可完成固定，无需在罐体侧壁额外开孔，降低了罐体加工难度与额外的渗漏风险。结构设计上充分考虑了长期使用的可靠性，转动部位的密封护套采用耐油耐老化的柔性材质，可随摆杆摆动产生自适应形变，不会出现反复弯折后的疲劳破损，浮球采用密封中空结构，长期浸泡在油液中也不会出现进液增重、浮力下降的问题，保证液位检测的长期准确性。
