创意球形活塞动力压缩装置结构设计

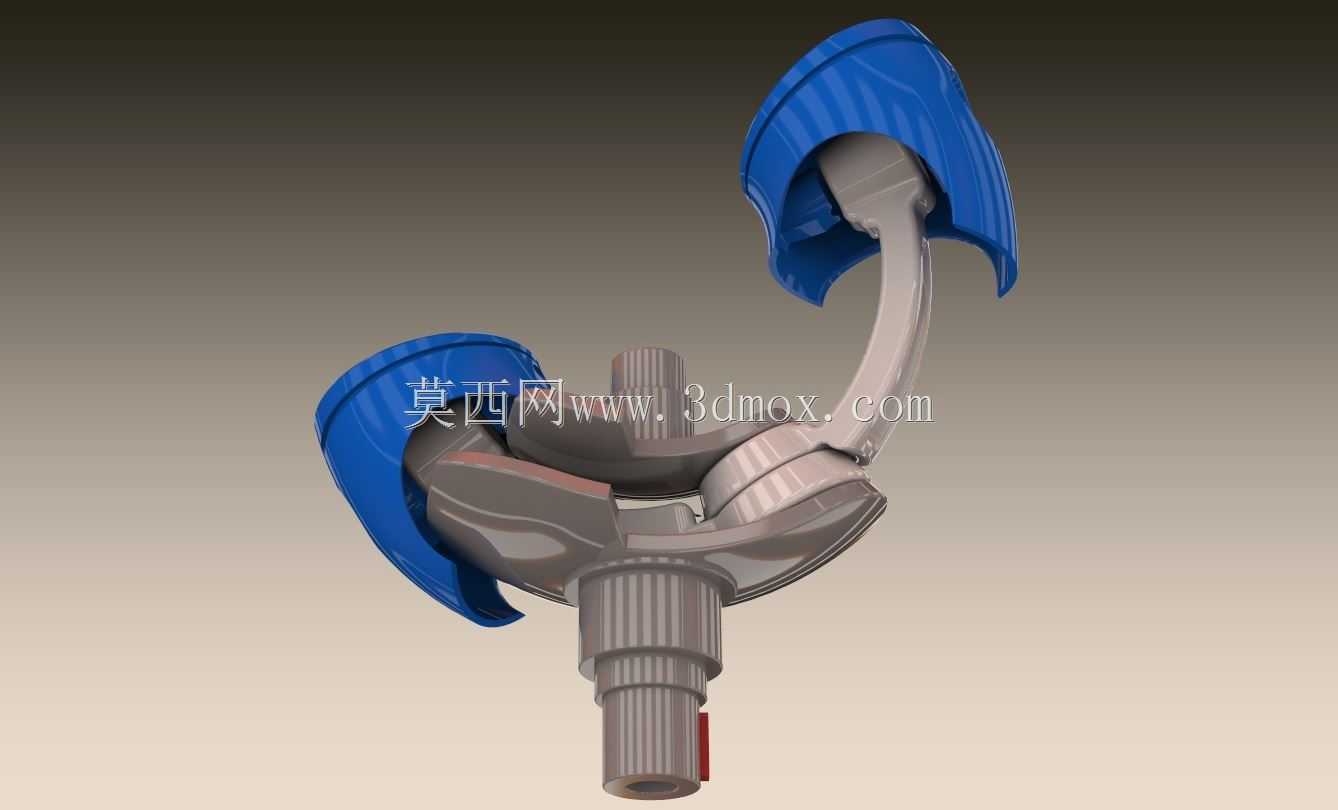

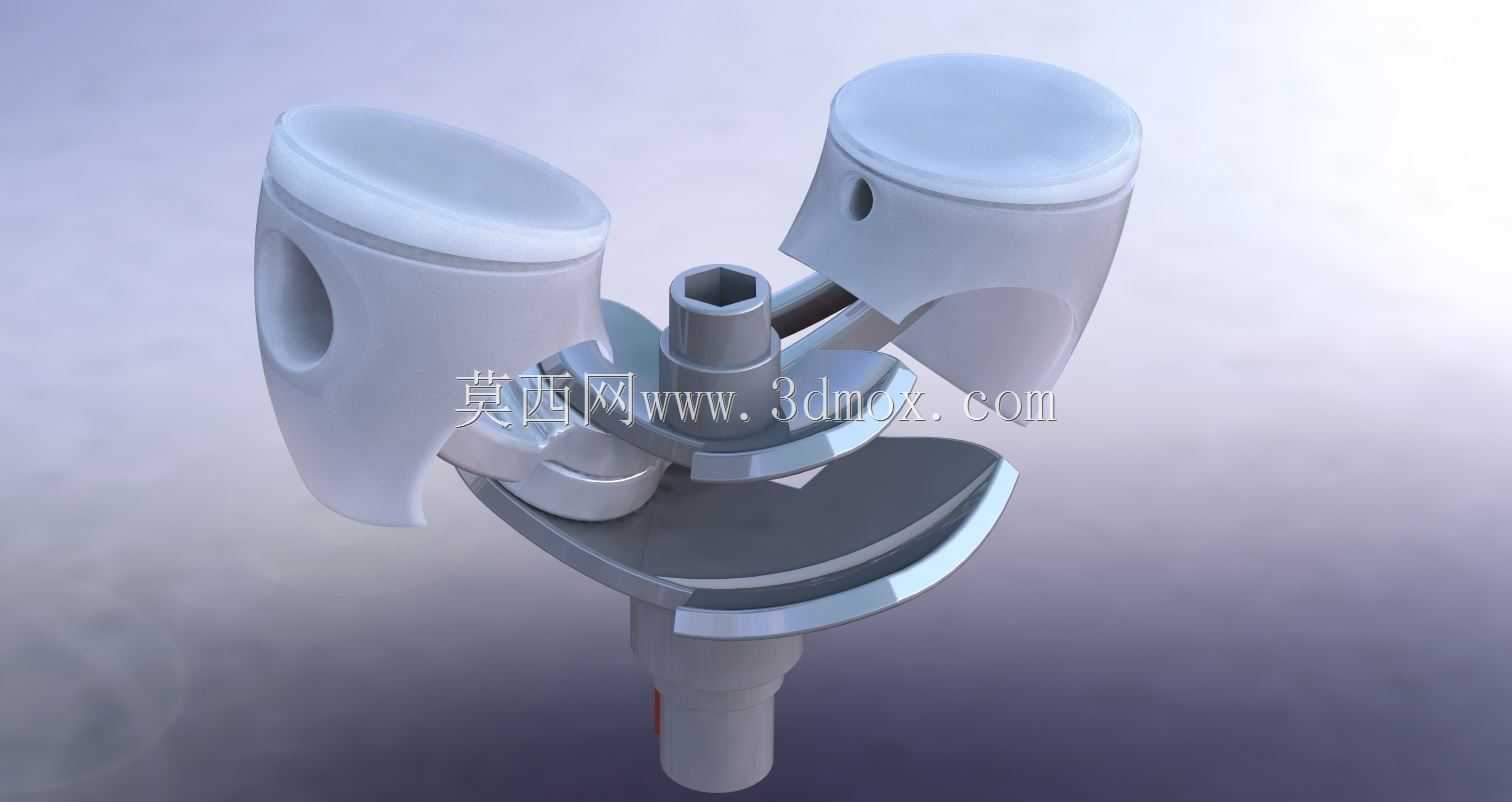

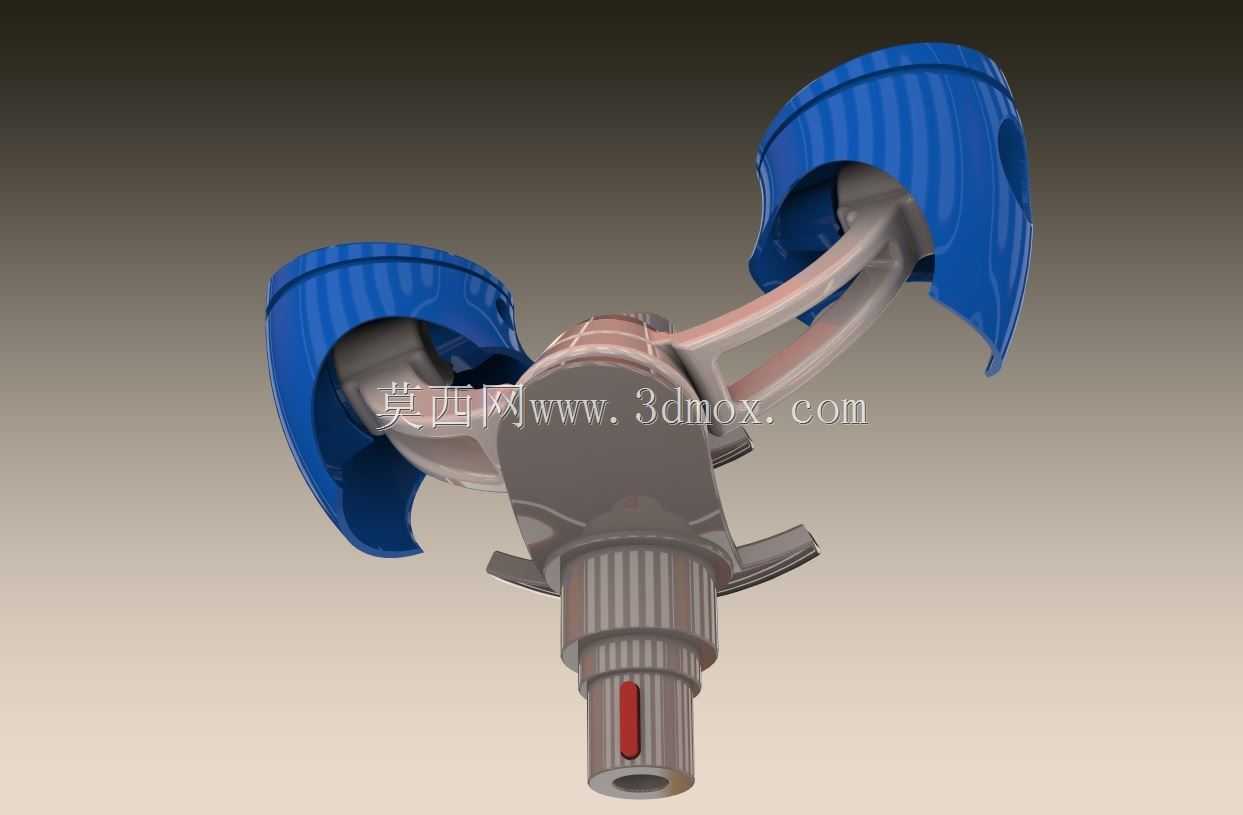

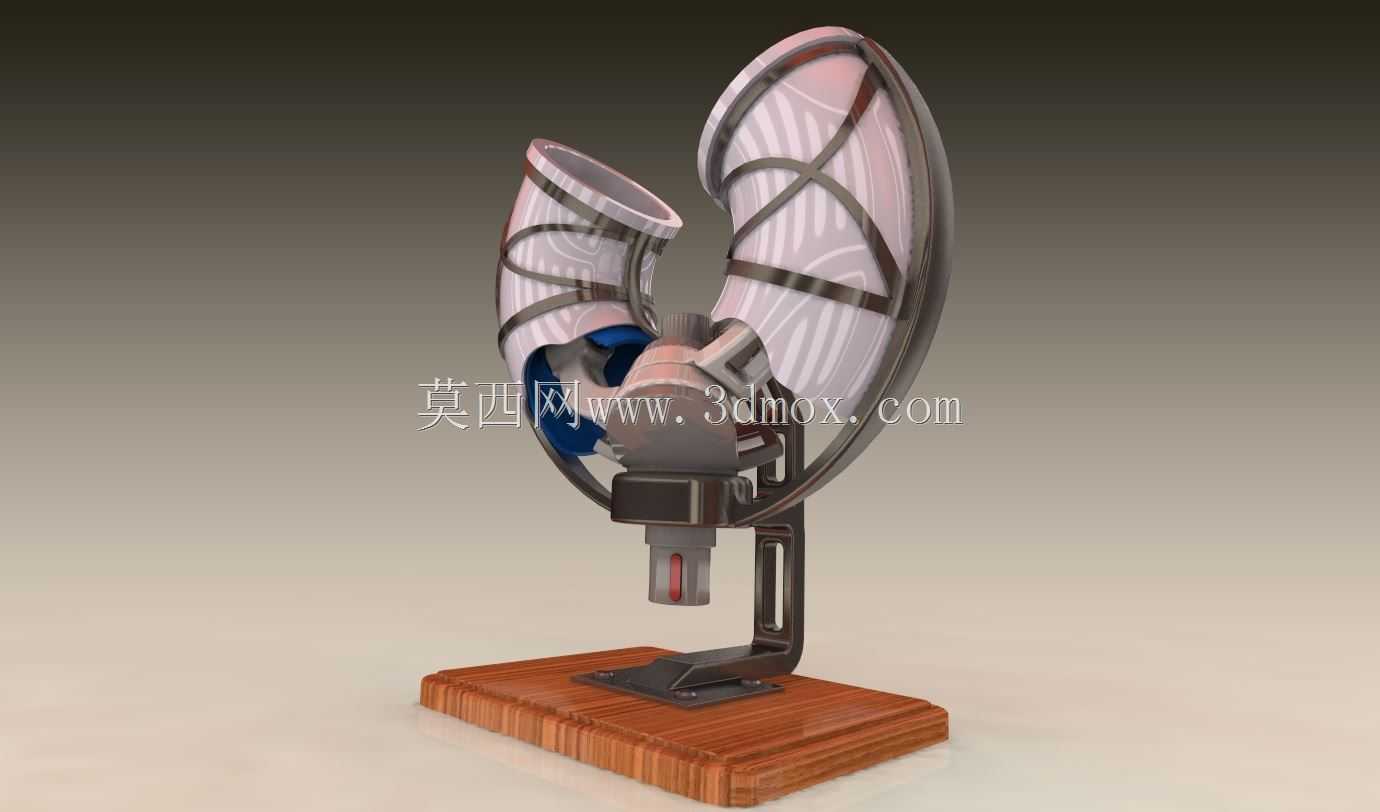

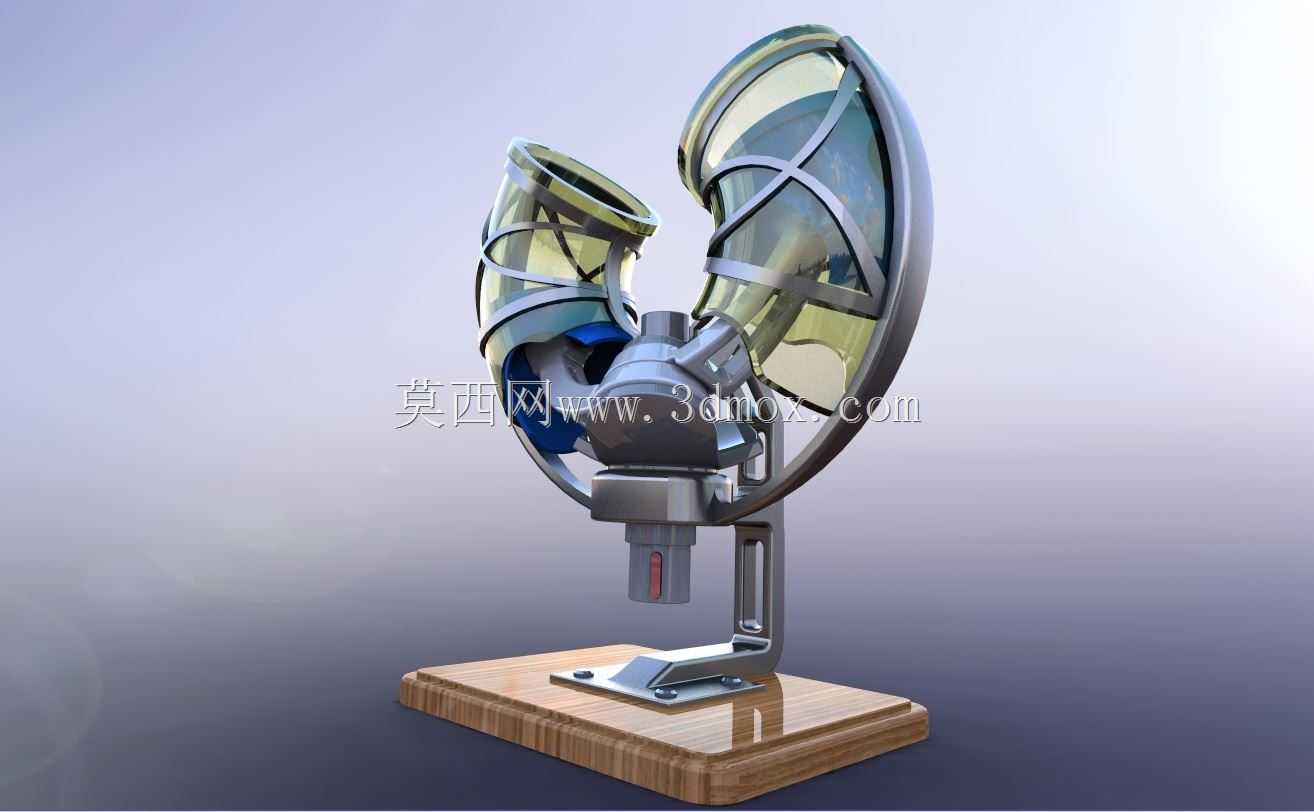

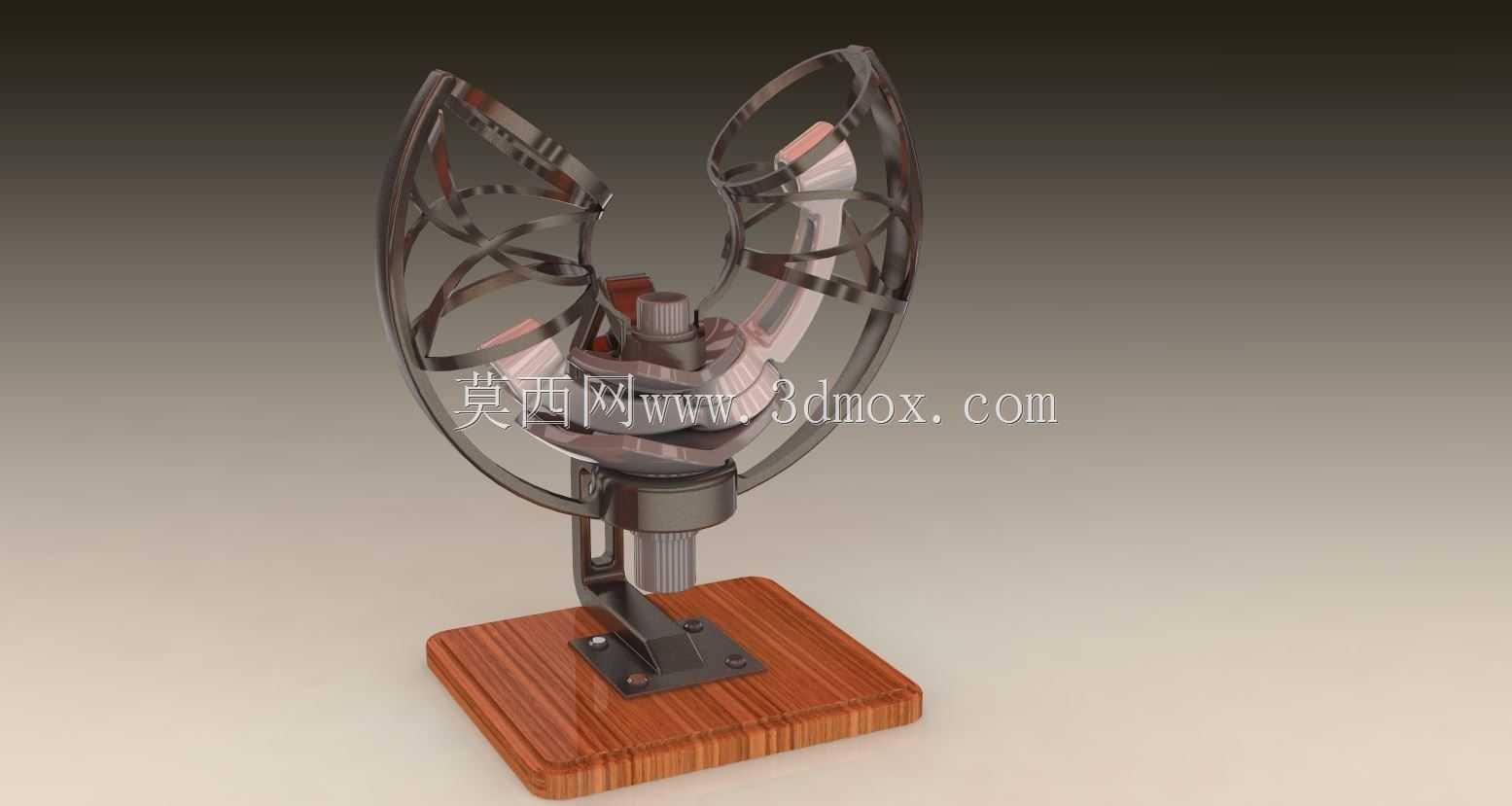

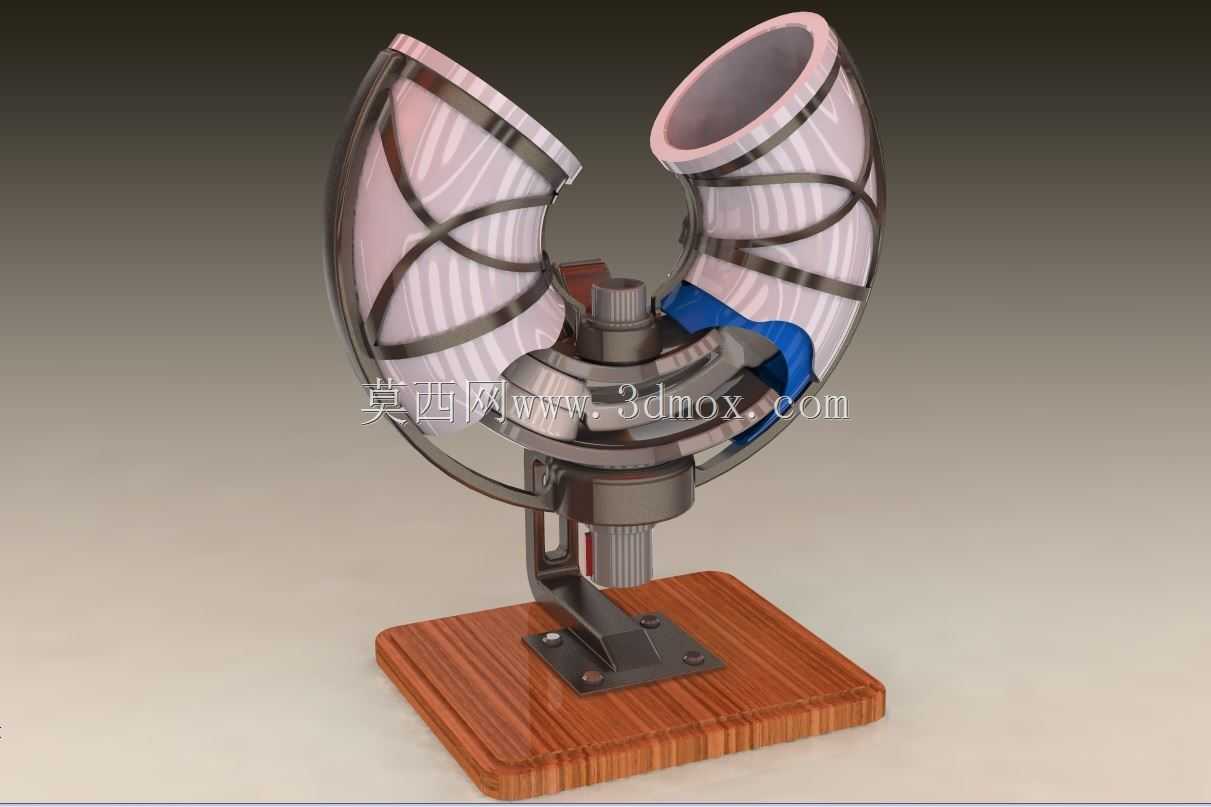

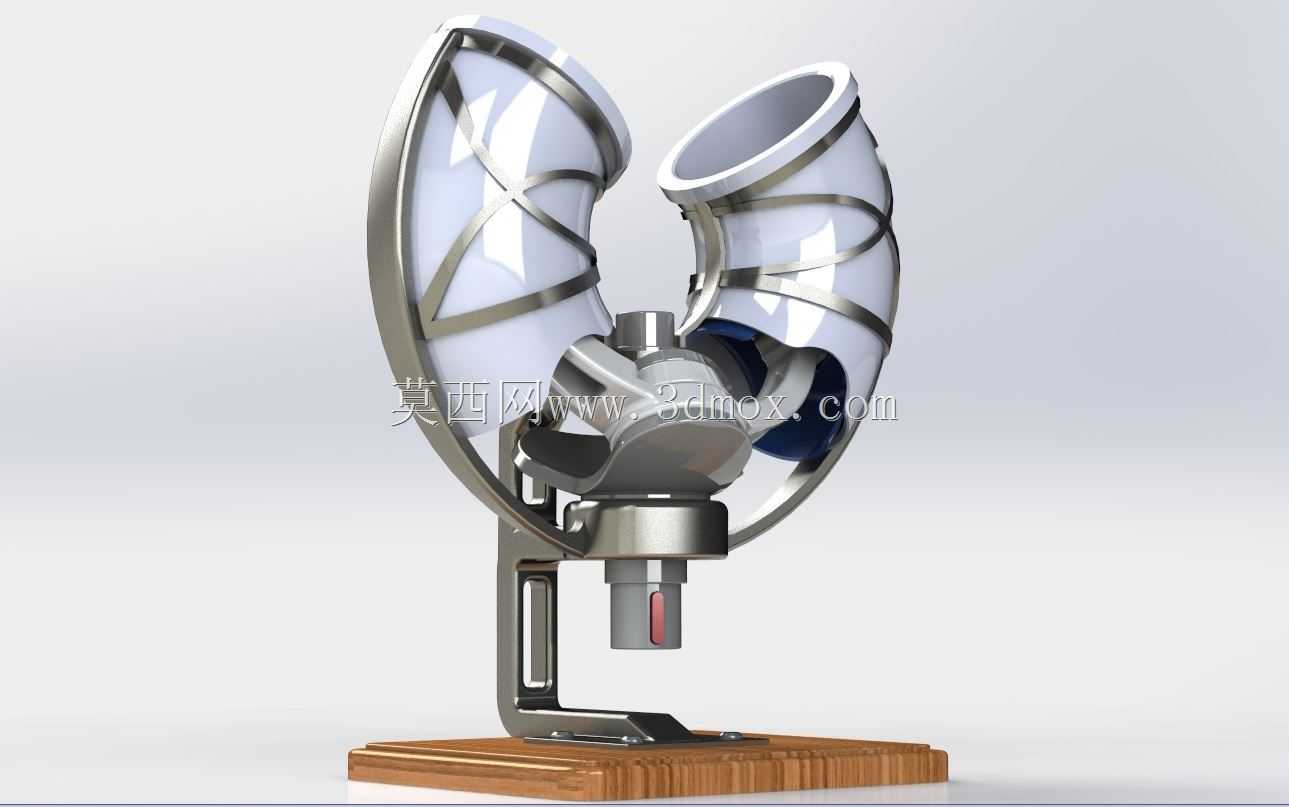

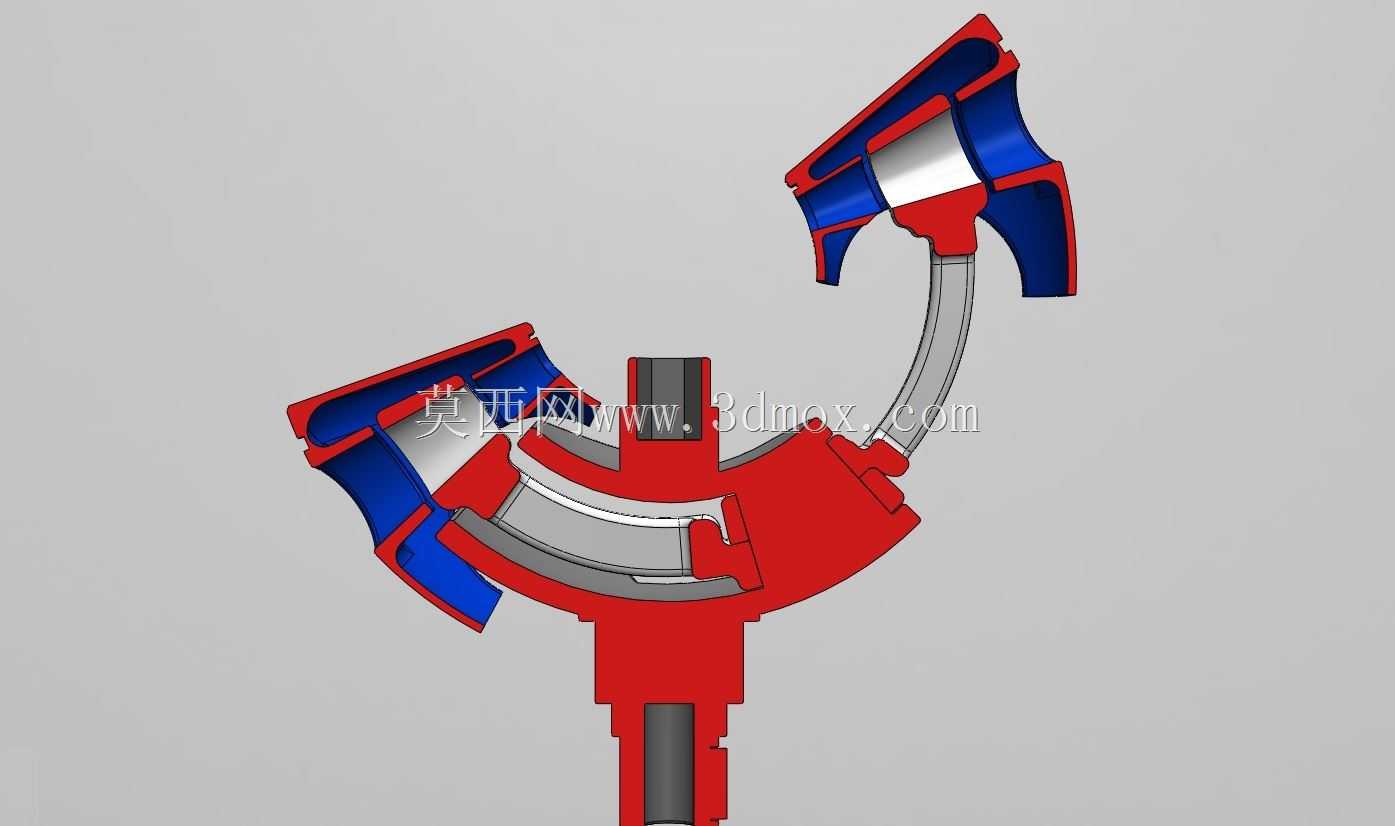

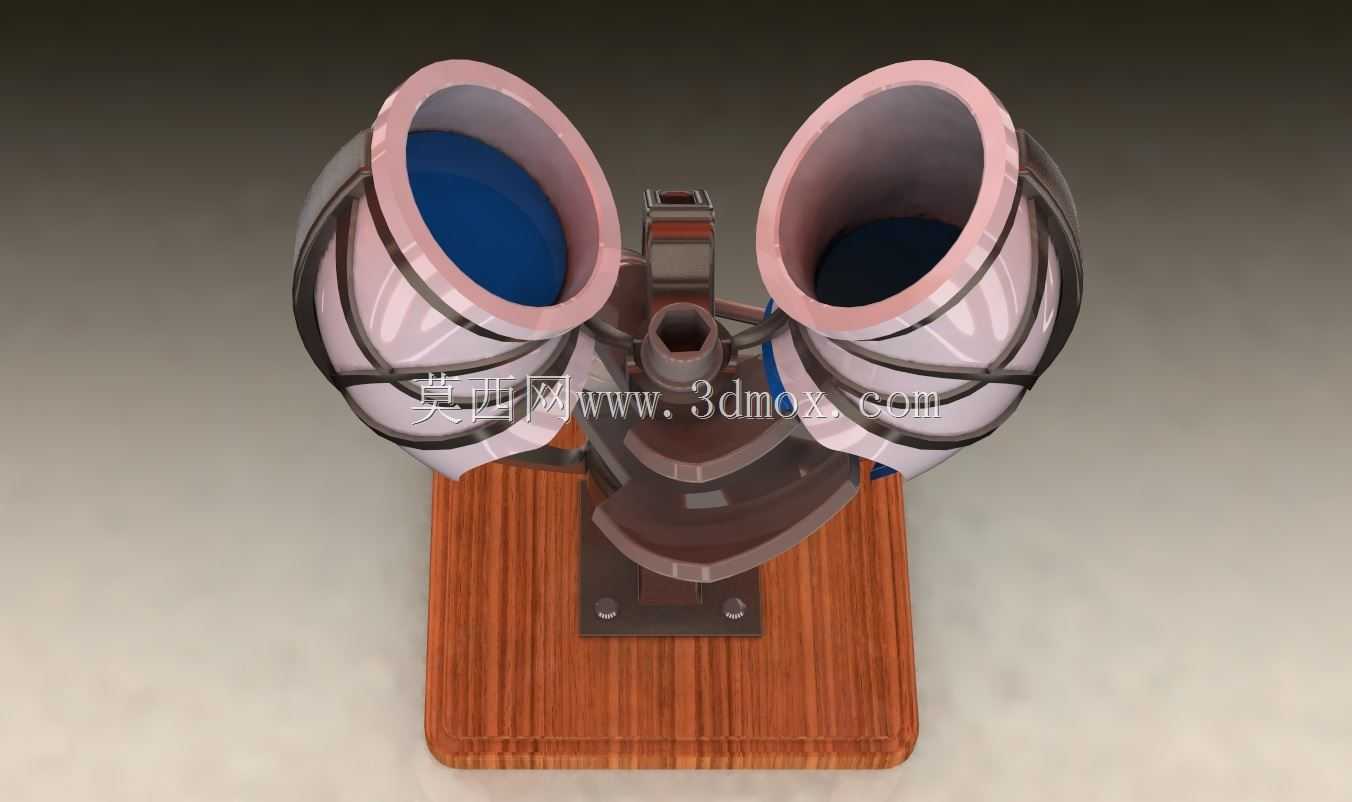

这款球形活塞动力压缩装置，是面向小型动力演示、桌面级原理验证场景开发的创新结构设计，可应用于科普教具展示、小型动力方案验证、创意机械原型开发等场景，能够直观展示往复式动力转换与介质压缩的核心工作逻辑，为特殊构型动力装置的研发提供具象的结构参考。从实际用途来看，该装置通过特殊的球形活塞构型，替代传统内燃机、压缩机中常见的圆柱形活塞结构，在动力输出端可将燃烧或蒸汽产生的膨胀压力转换为旋转扭矩，在压缩端可通过旋转驱动完成气体介质的压缩作业，兼顾动力输出与介质压缩的双重功能，既可以作为独立的小型动力单元为微型桌面设备提供动力，也可作为压缩单元为小型气动系统提供压缩气源，适配小空间内的动力与气源需求。在功能特性上，该结构采用三组对称布置的球形活塞组件，配合偏心曲柄连杆机构完成动力传递，球形活塞的曲面构型能够在摆动过程中与腔体内壁形成动态密封，相比传统圆柱活塞减少了活塞环的摩擦损耗，同时对称布置的三组活塞可实现动力输出的连续性，降低运转过程中的振动与扭矩波动，让装置运转过程更加平稳。设计思路上，该结构跳出了传统往复式活塞的直线运动约束，将活塞的运动轨迹优化为沿球腔的摆动路径，缩短了动力传递的力臂长度，减少了运动过程中的侧向分力，降低了构件之间的磨损速率；整体结构采用模块化拆分设计，活塞组件、曲柄轴、腔体基座均可独立拆分，便于后续的结构优化与零件更换，也适配三维打印的快速成型需求，无需复杂的支撑结构即可完成各零件的制作。从外形尺寸与安装边界来看，该装置整体为立式轴对称结构，主体最大外径控制在120mm范围内，整体高度不超过180mm，底部安装基座预留了标准的螺孔安装位，可直接固定在桌面台架或小型设备的安装面板上，输入端与输出端均采用标准轴径设计，可直接连接联轴器对接驱动电机或负载设备，无需额外定制转接构件；各运动构件之间预留了合理的装配间隙，既保证了运转过程中不会出现运动干涉，也控制了整体的装配公差要求，降低了加工与装配的难度。
