船用V型传动径向发动机动力总成结构

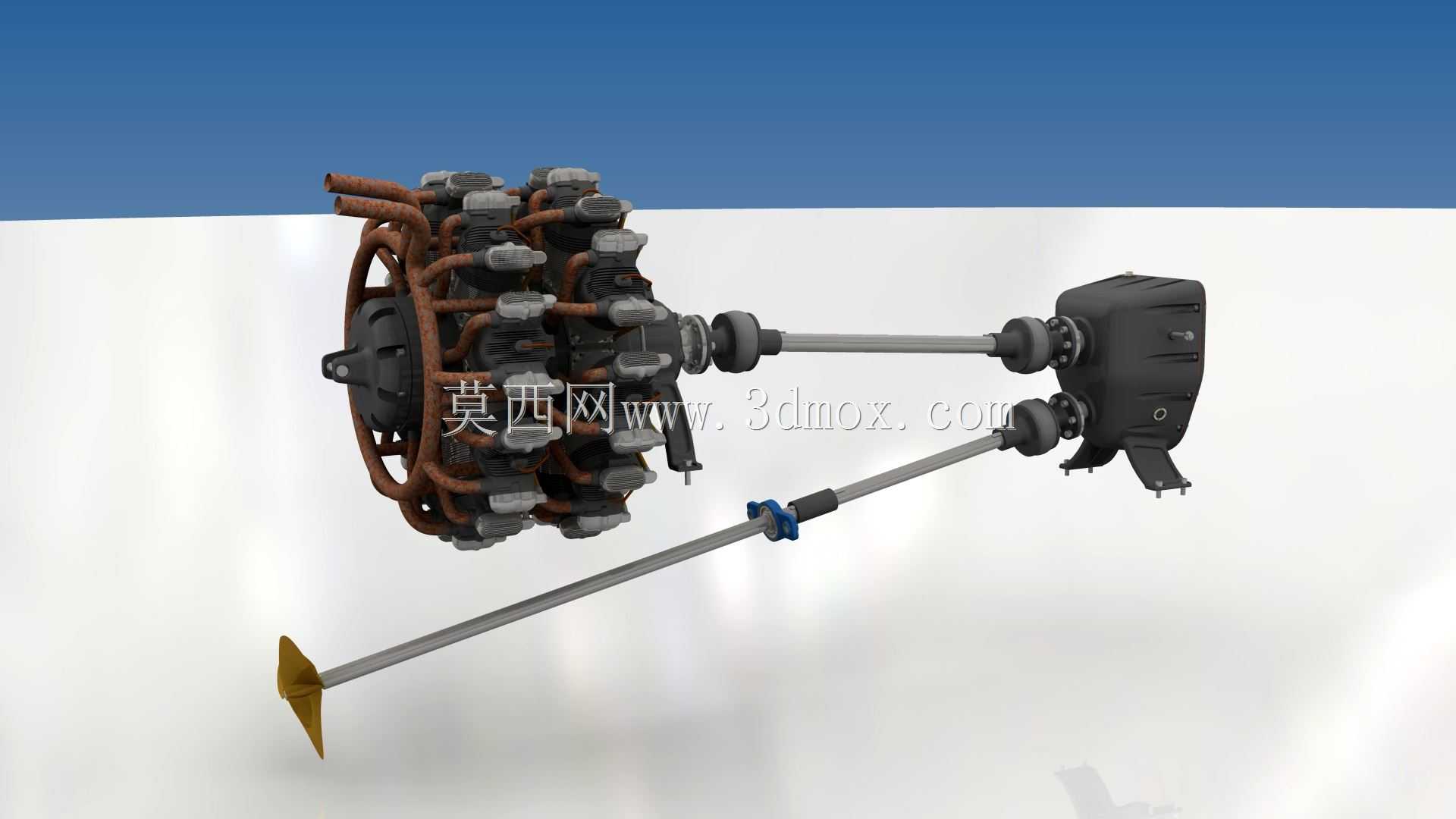

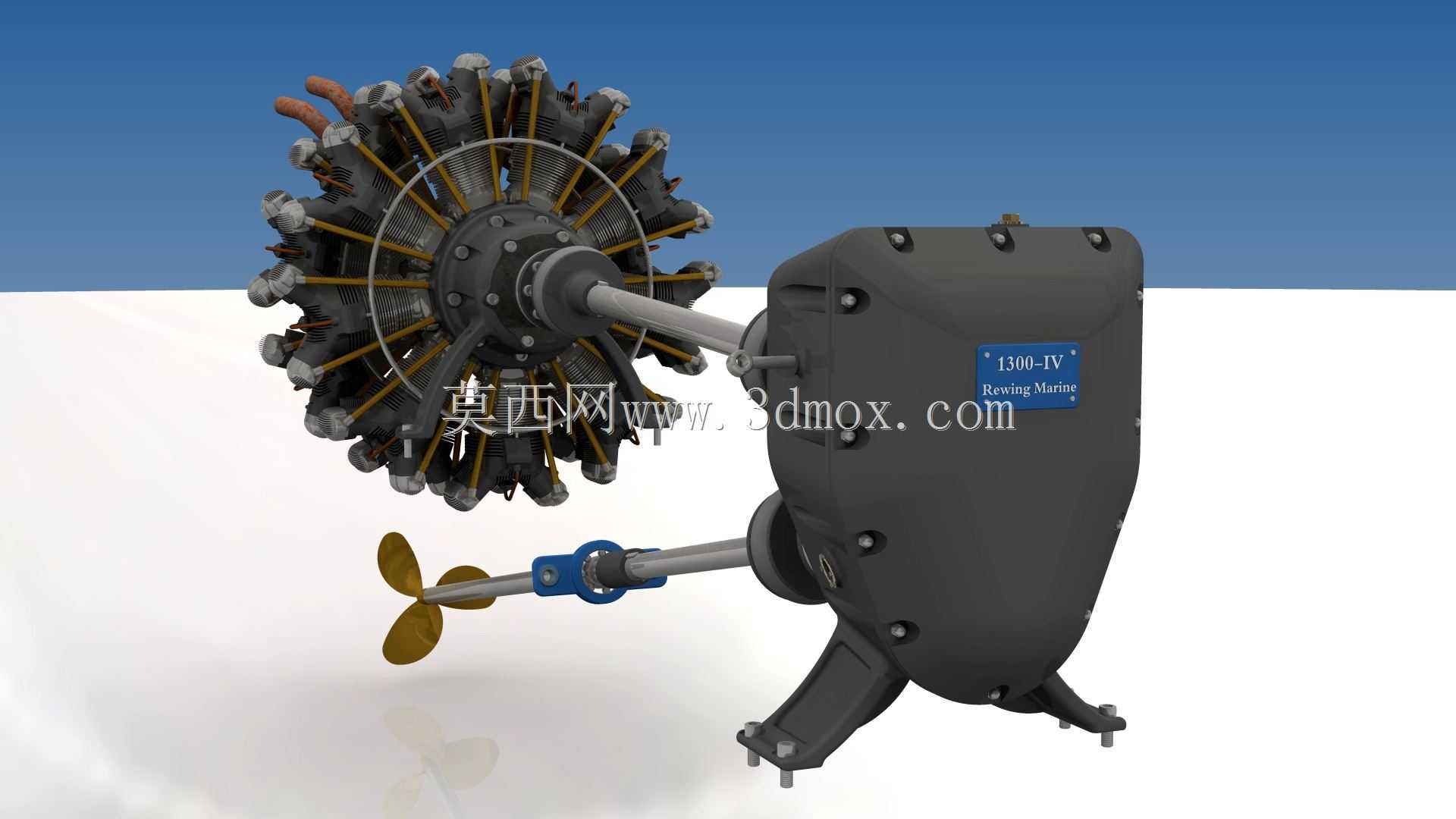

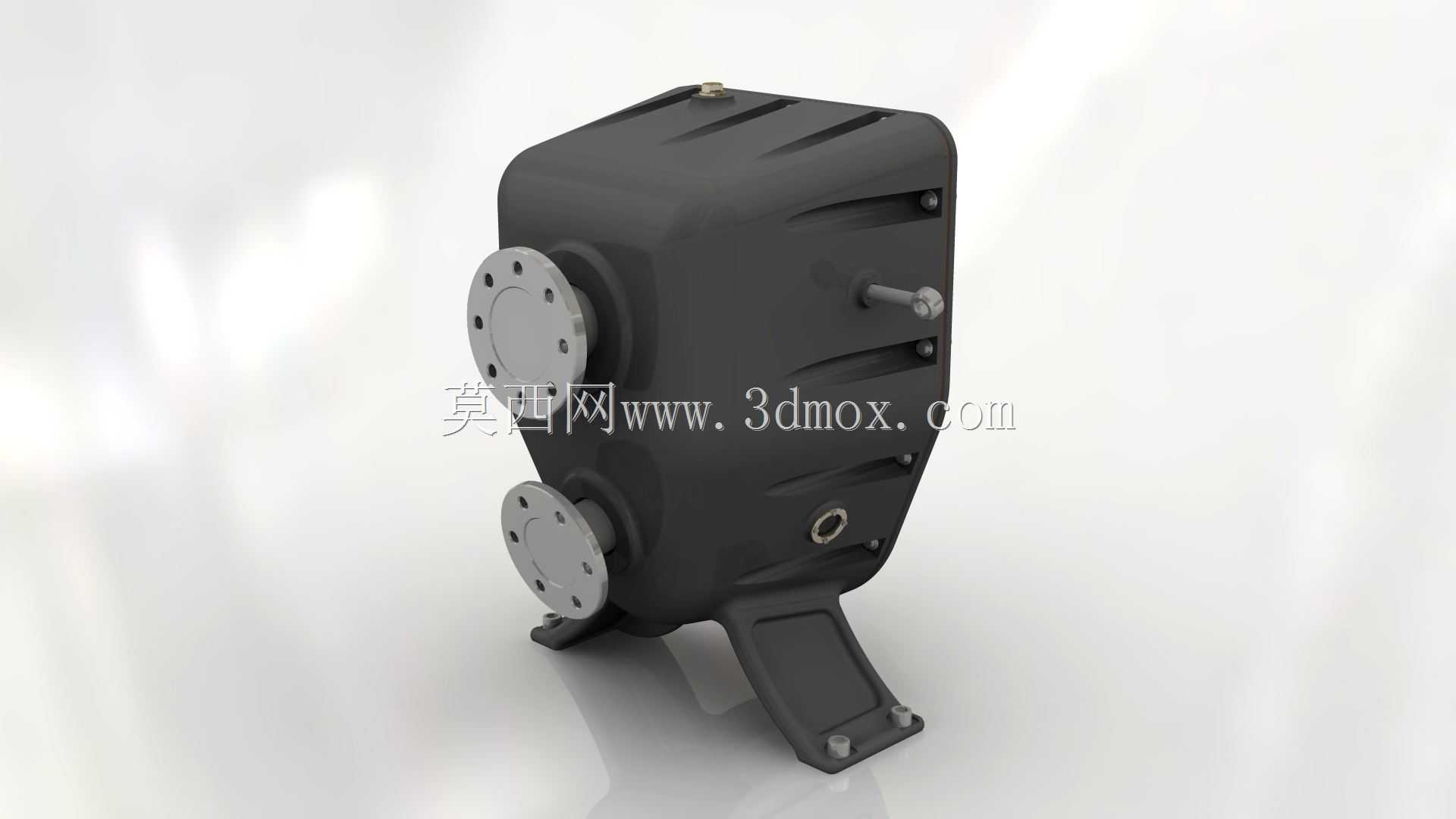

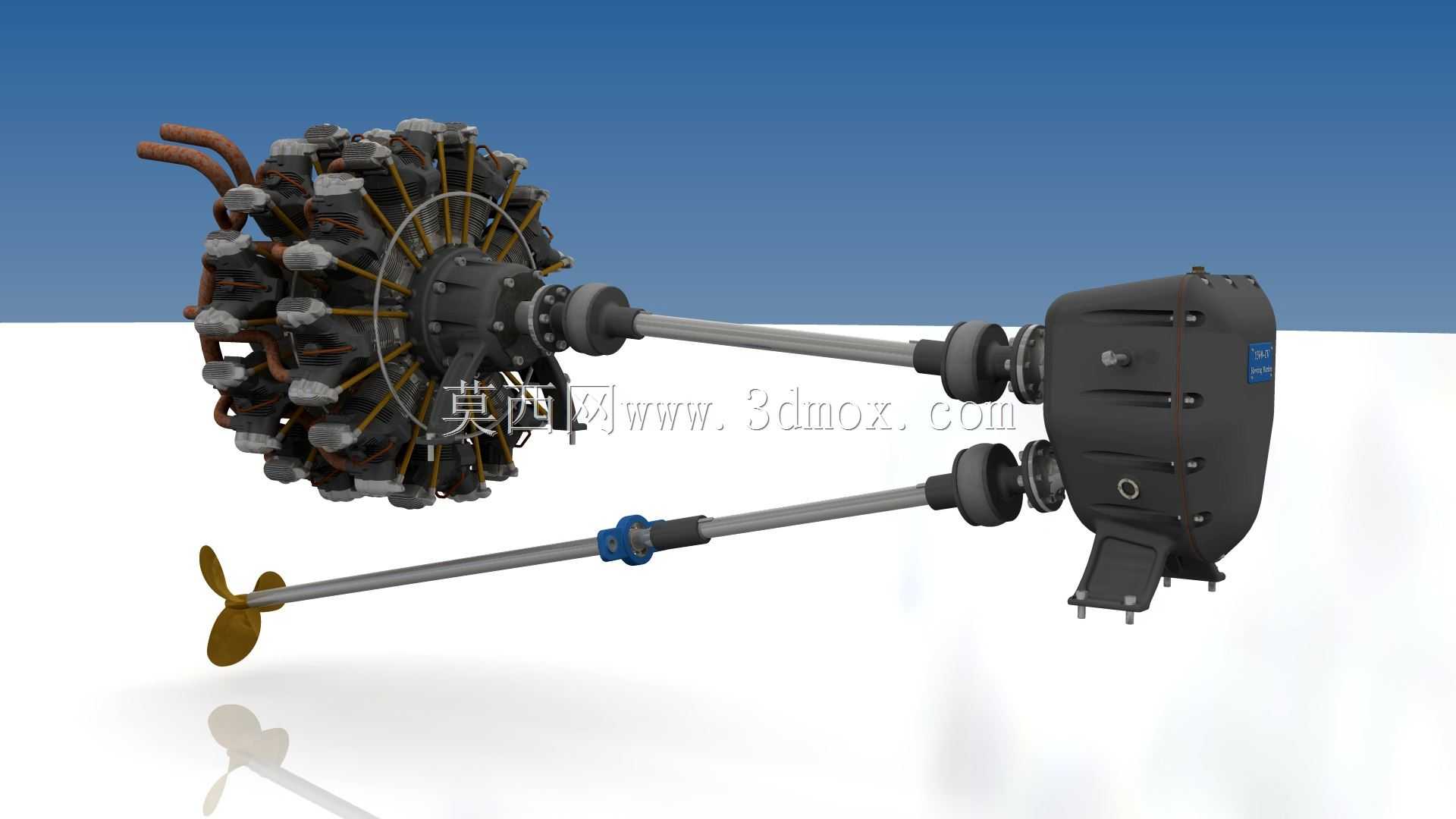

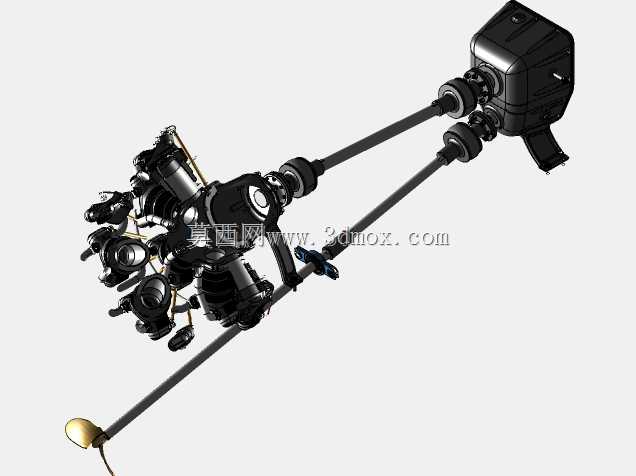

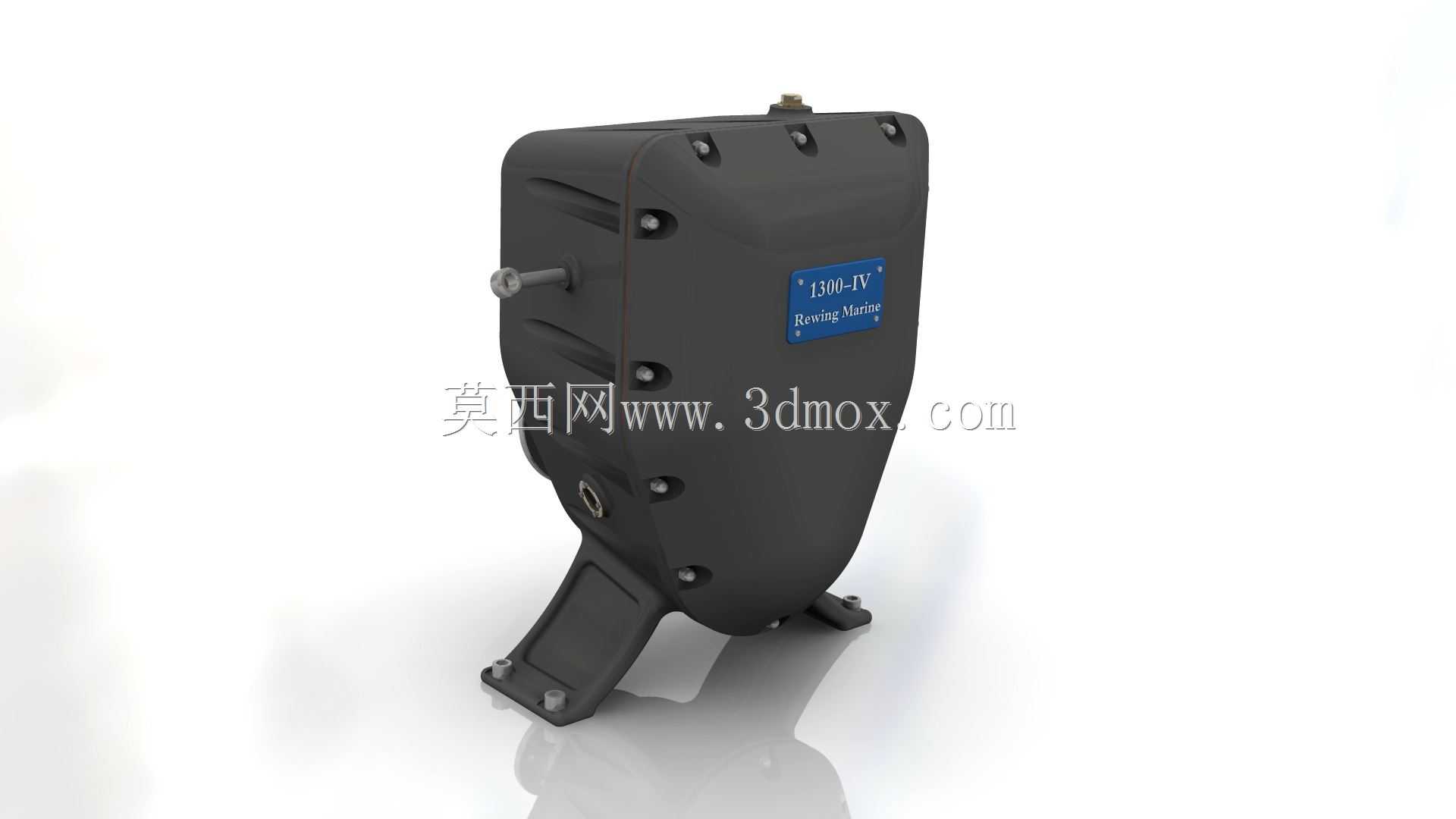

这套动力结构主要面向中小型内河作业艇、休闲游艇以及小型近海作业船舶的动力配套场景，核心解决传统直列船用发动机布置占用舱室纵向空间过大、传动路径冗余的痛点，适配对机舱空间利用率有较高要求的船型设计。整套动力单元由径向排布的多缸发动机主体、V型换向齿轮箱、尾轴传动组件以及螺旋桨执行端构成，其中径向发动机采用气缸环绕曲轴中心圆周排布的结构，相比同功率直列发动机拥有更短的轴向尺寸，运转时各缸做功脉冲相互抵消，整机振动幅度更低，能有效降低船舶航行时的船体共振，提升驾乘与作业的舒适性。V型换向齿轮箱采用倒档齿轮集成化设计，在保留行业通用V-Drive安装尺寸边界的前提下，可承载最高1500马力的功率传输，齿轮箱壳体采用高强度铸造成型，安装脚位与支撑背板做了加强筋结构优化，能够承受大扭矩输出时的结构载荷，避免长期高负荷运转出现壳体形变。设计过程中，将发动机的安装脚位直接集成固定在钟形外壳上，把支架固定点位统一布置在齿轮箱背板区域，大幅减少了分散安装点带来的装配公差累积，同时整套动力单元的安装基准面统一，船厂进行机舱布置时无需额外设计多套独立安装基座，可直接将整套动力总成通过减震垫固定在机舱龙骨预设的安装位上，有效缩短船舶动力系统的装配周期。从安装边界来看，整套动力总成的径向发动机部分最大外径适配常规小型船舶机舱的横向宽度要求，V型齿轮箱的输出轴角度经过优化，可匹配不同吃水深度的船舶尾轴倾斜角度需求，尾轴处设置的密封支撑组件能够适应船体航行时的微小形变，避免轴系偏移带来的密封渗漏、轴承磨损问题。螺旋桨采用三叶结构设计，与动力输出特性做了匹配优化，在中低转速区间即可输出足够的推进扭矩，兼顾船舶起步推力与巡航阶段的燃油经济性，整套结构的动力传输路径经过齿轮箱换向折转后，可将发动机布置在机舱靠后区域，释放出机舱前部的空间用于布置储物舱、乘员舱或者作业设备舱，提升小型船舶的空间利用率。
