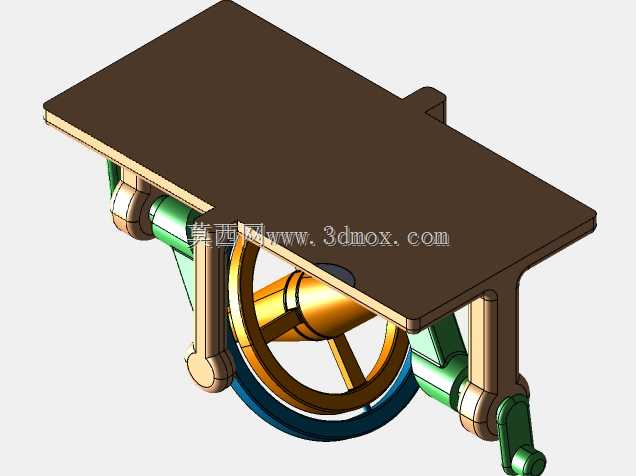

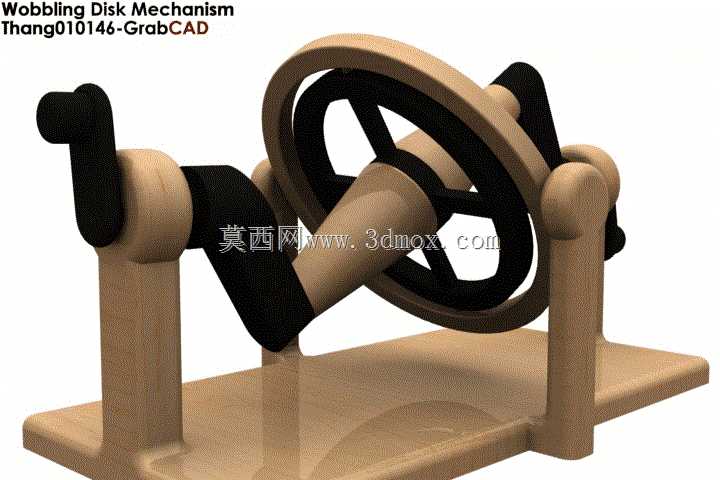

摆盘式空间曲柄摇杆传动机构

该摆盘机构属于典型的空间连杆传动结构，核心功能是实现单轴旋转输入到多维度摆动输出的运动形式转换，在轻工包装、食品加工、小型自动化作业设备中有着广泛的适配场景，常被用作间歇送料、工位摆动切换、柔性振动给料的核心执行单元，相比传统平面连杆机构，它能在更小的安装空间内完成复杂轨迹的运动输出，大幅缩减设备的整体布局尺寸。从实际用途来看，这类机构可以适配小负载的周期性摆动作业需求，比如小型物料的定向排序输送、包装工序中的折边压合动作驱动、实验设备中的周期摆动测试单元，依靠连续旋转输入就能输出稳定的往复摆动轨迹，不需要额外配置复杂的电控程序来控制运动路径，纯机械结构的传动可靠性更高，在粉尘、潮湿等复杂工况下的适应能力更强，维护成本远低于电控驱动的摆动单元。从功能特性来看，该机构通过倾斜布置的摆盘与两侧支撑轴、输入曲柄的配合，将输入轴的整周旋转转化为摆盘的规律空间摆动，传动过程中运动冲击小，运行噪音低，传动效率可以达到85%以上，能够适配每分钟30到120次的摆动频率需求，输出端的摆动角度可以通过调整摆盘的倾斜安装角度灵活调整，不需要更换核心零件就能适配不同的作业行程需求。从设计思路来看，整体采用对称式双支撑机架结构，底部为一体化平整安装底座，两个立式支撑座分别承载输入轴组件与摆盘转轴，输入轴采用偏心曲柄结构与摆盘的中心轴套配合，摆盘外圈设置有减重辐条结构，既保证了零件的结构刚度，又降低了整体运动惯量，减少高速运转时的振动；手柄式输入结构既可以作为手动演示的操作端，也可以直接连接驱动电机实现动力输入，接口通用性强。从外形尺寸与安装边界来看，整体机构的长宽高比例协调，底部安装底座为矩形平整结构，四个角位预留有标准安装孔位，可以直接固定在设备工作台面或者机架上，输入轴的中心高度与常规小型驱动电机的输出轴高度匹配，不需要额外设计转接安装板，整体外轮廓没有突出的尖锐结构，运动部件全部在支撑座的防护范围内，安装时只需要预留出摆盘摆动的圆周空间即可，不会和周边的设备部件产生运动干涉，适配各类小型自动化设备的集成安装需求。
