小排量乘用车16气门顶置凸轮缸盖总成

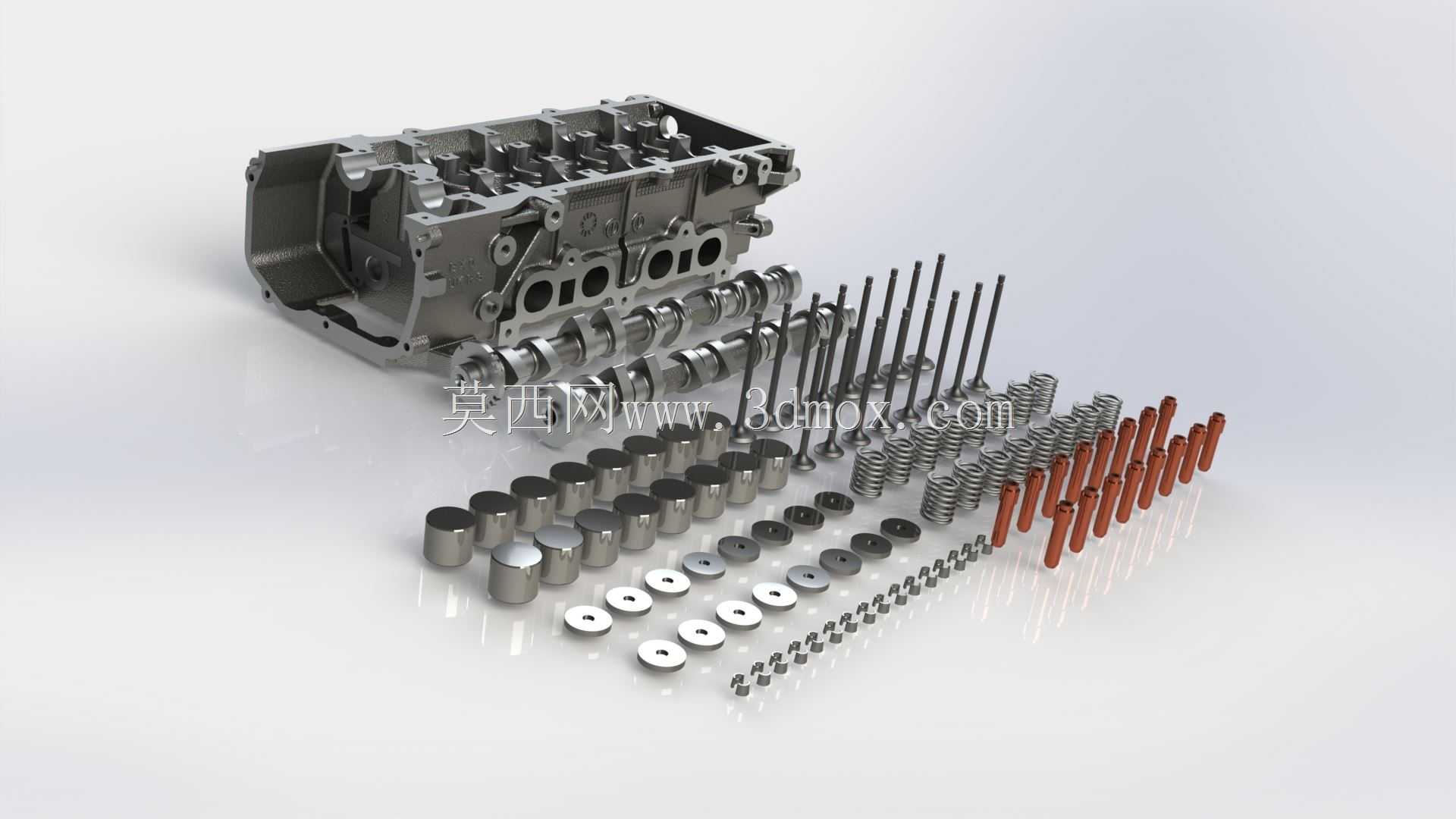

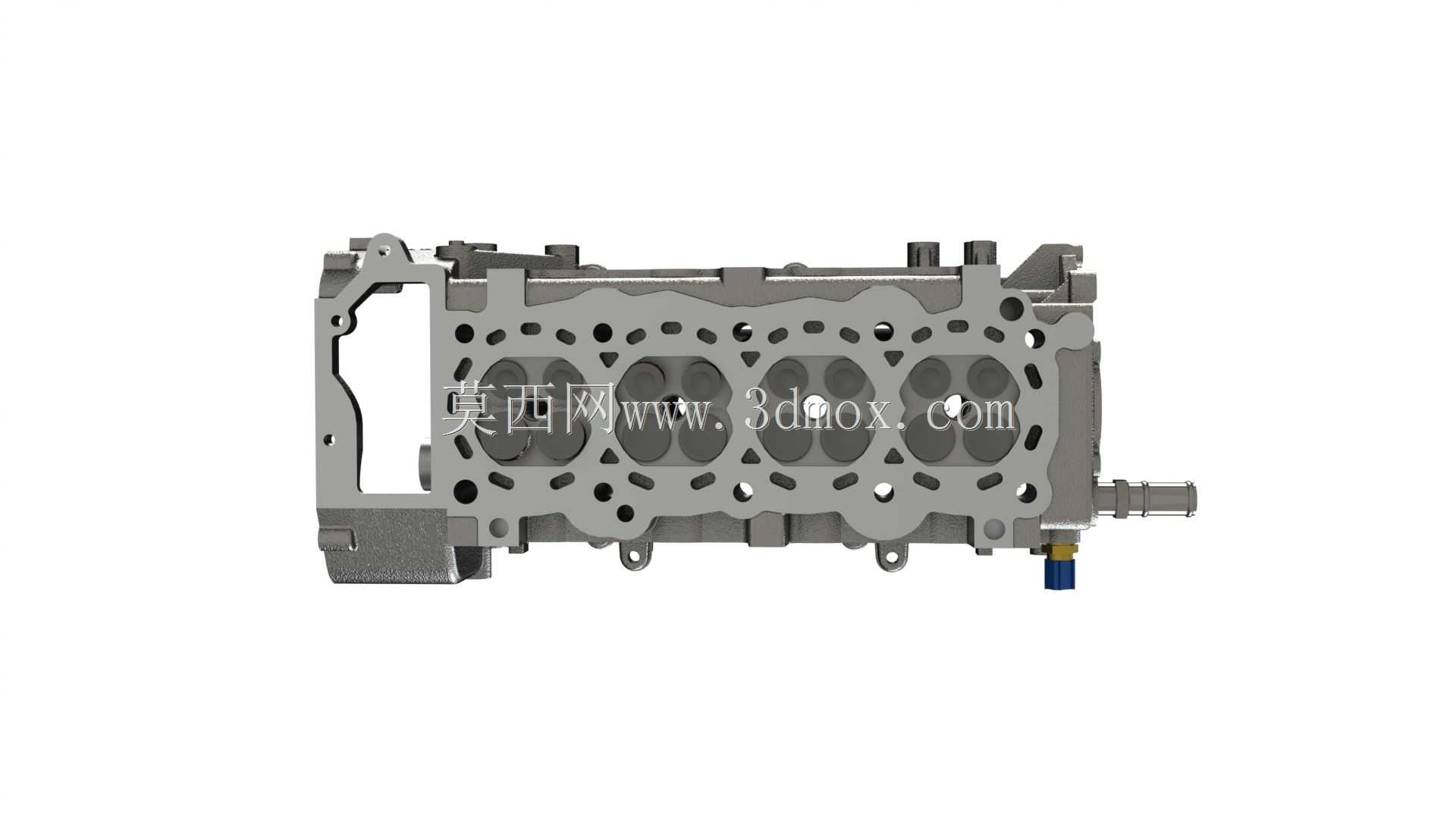

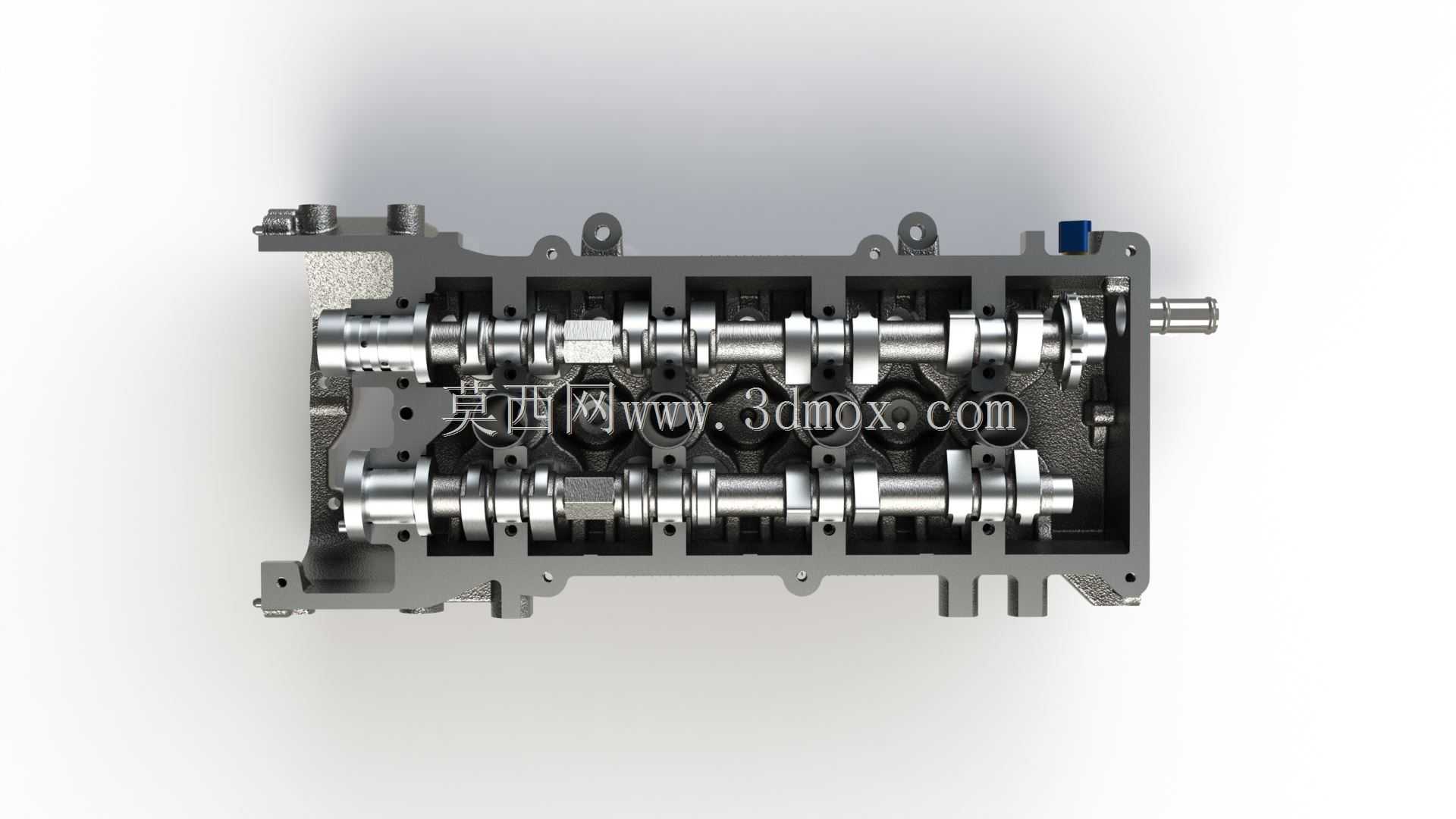

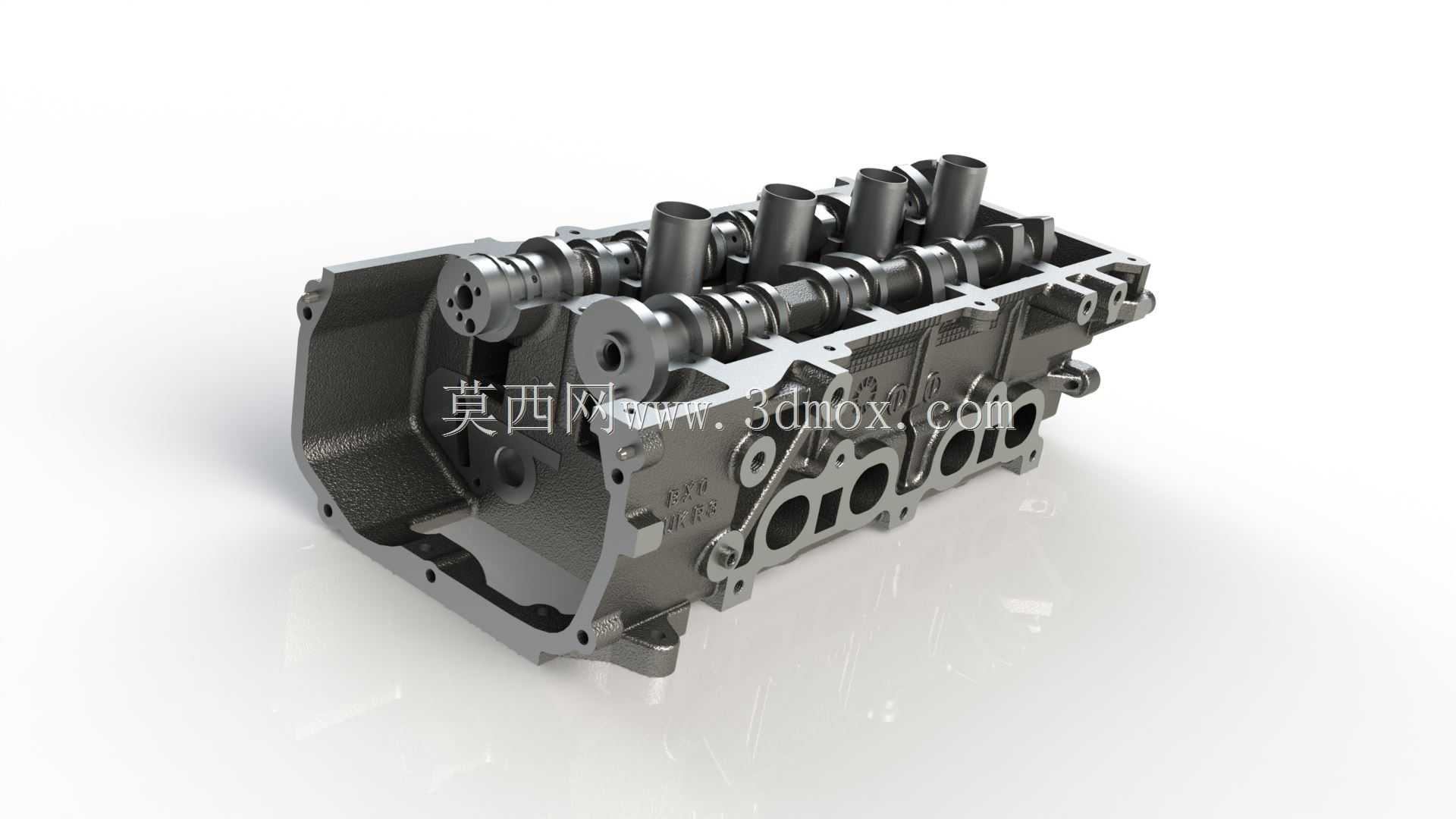

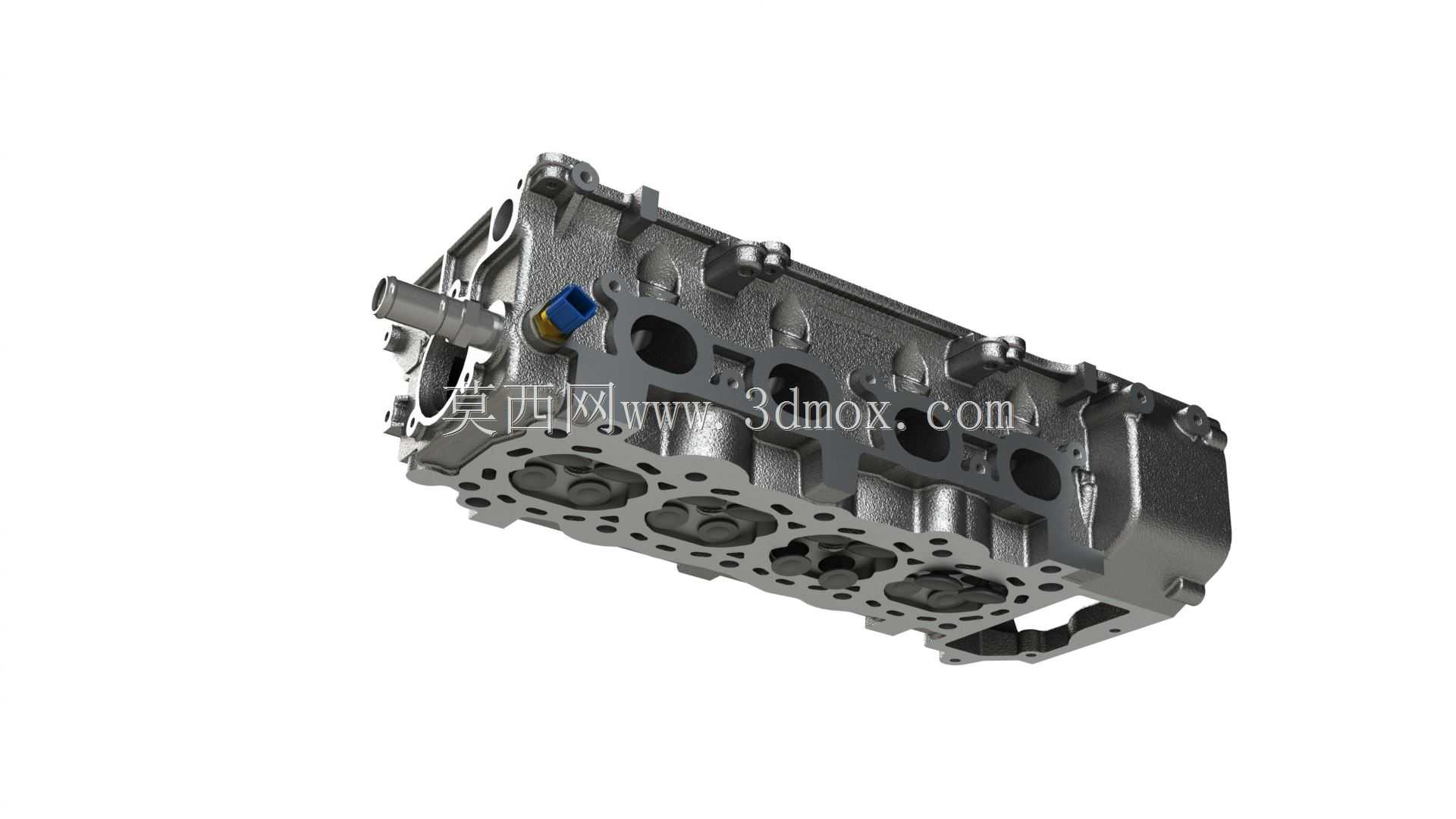

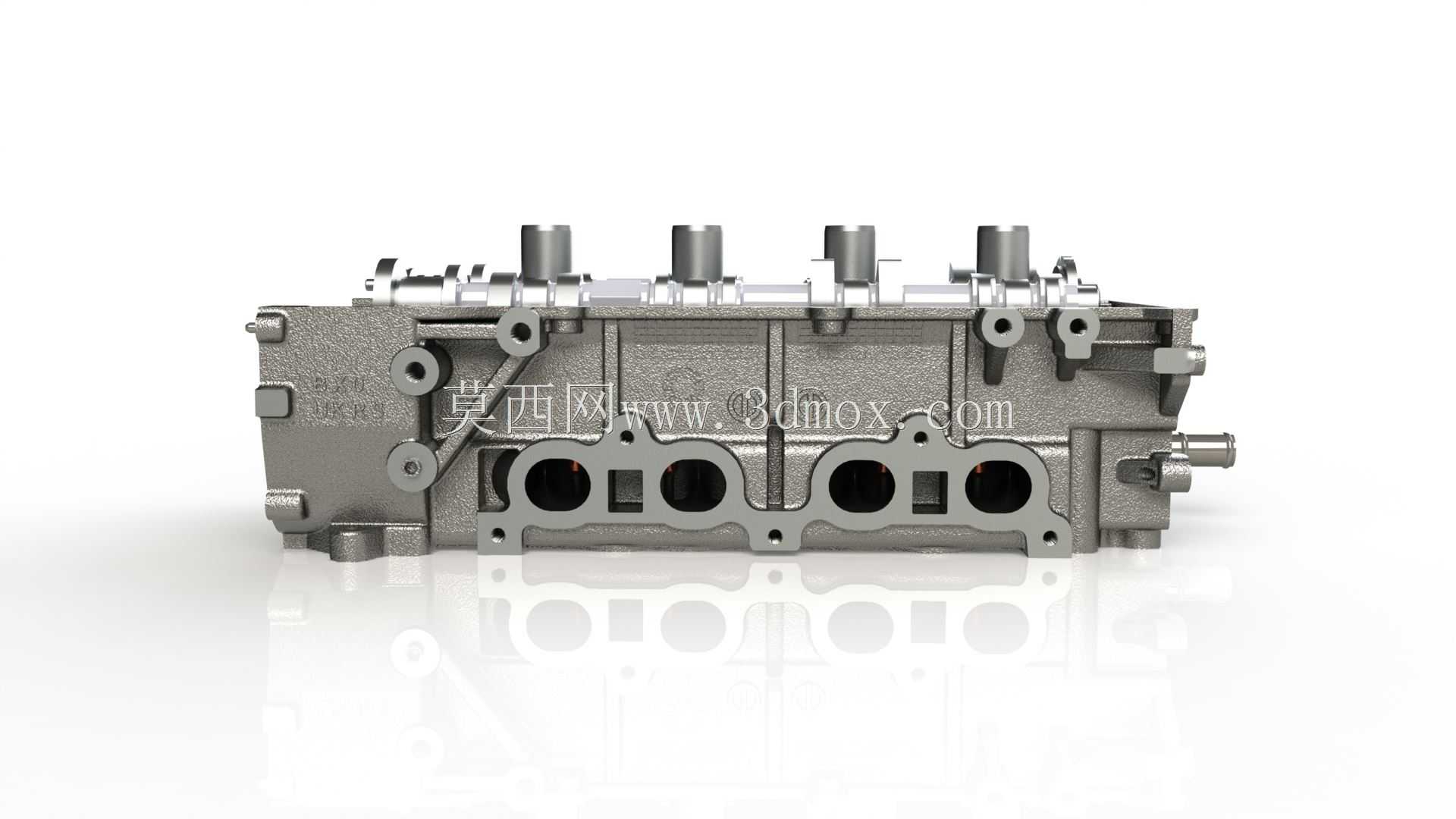

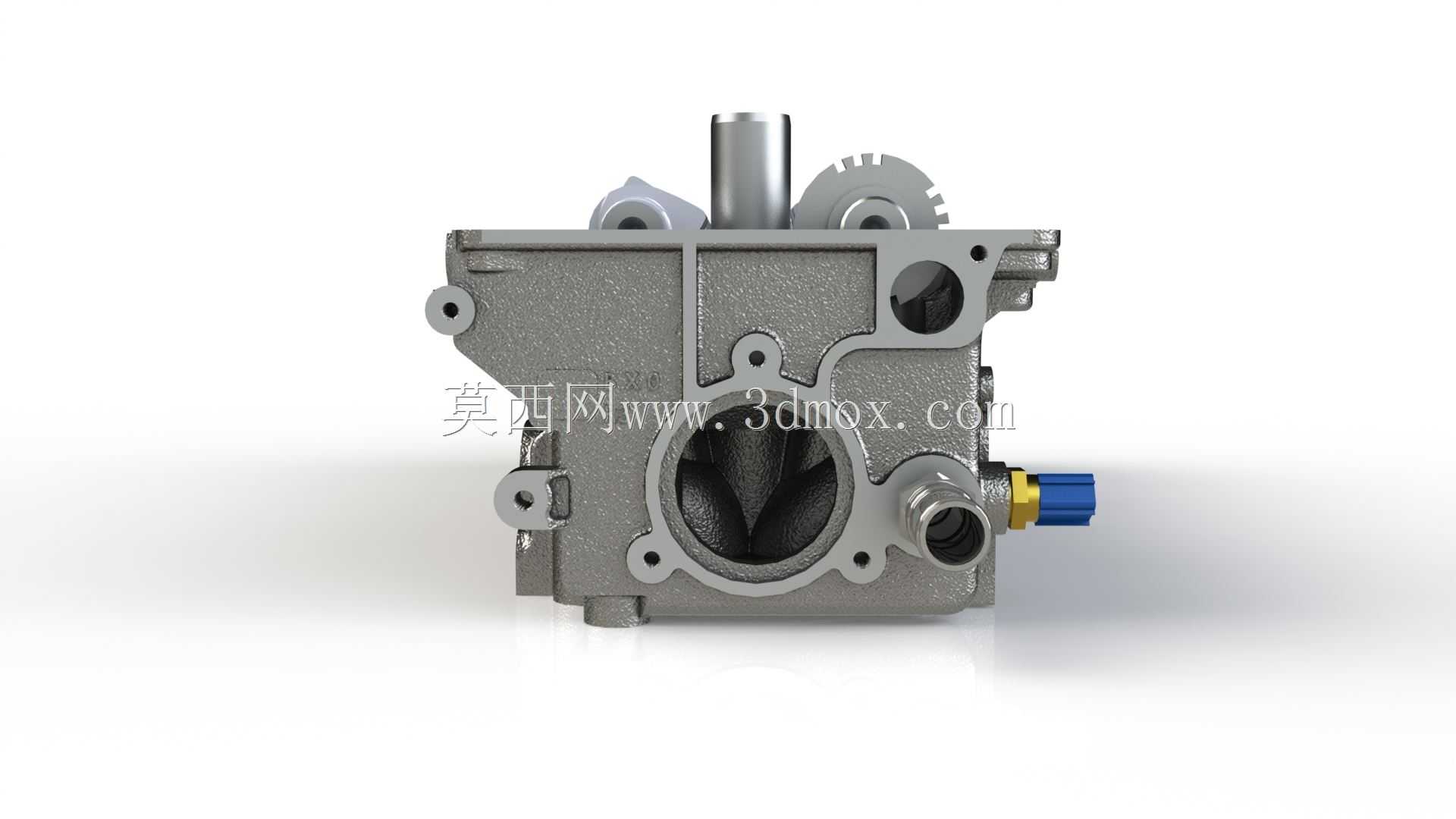

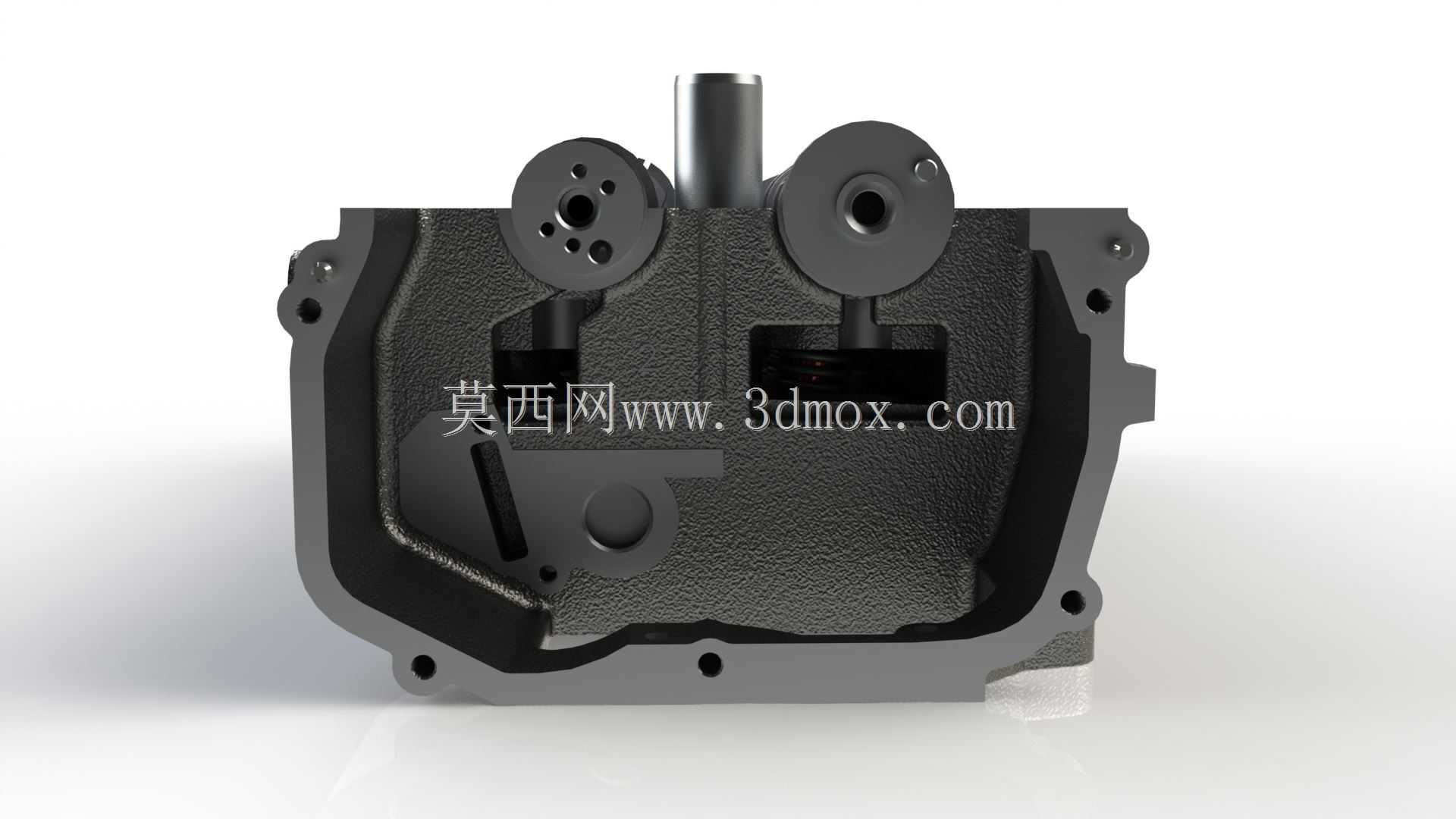

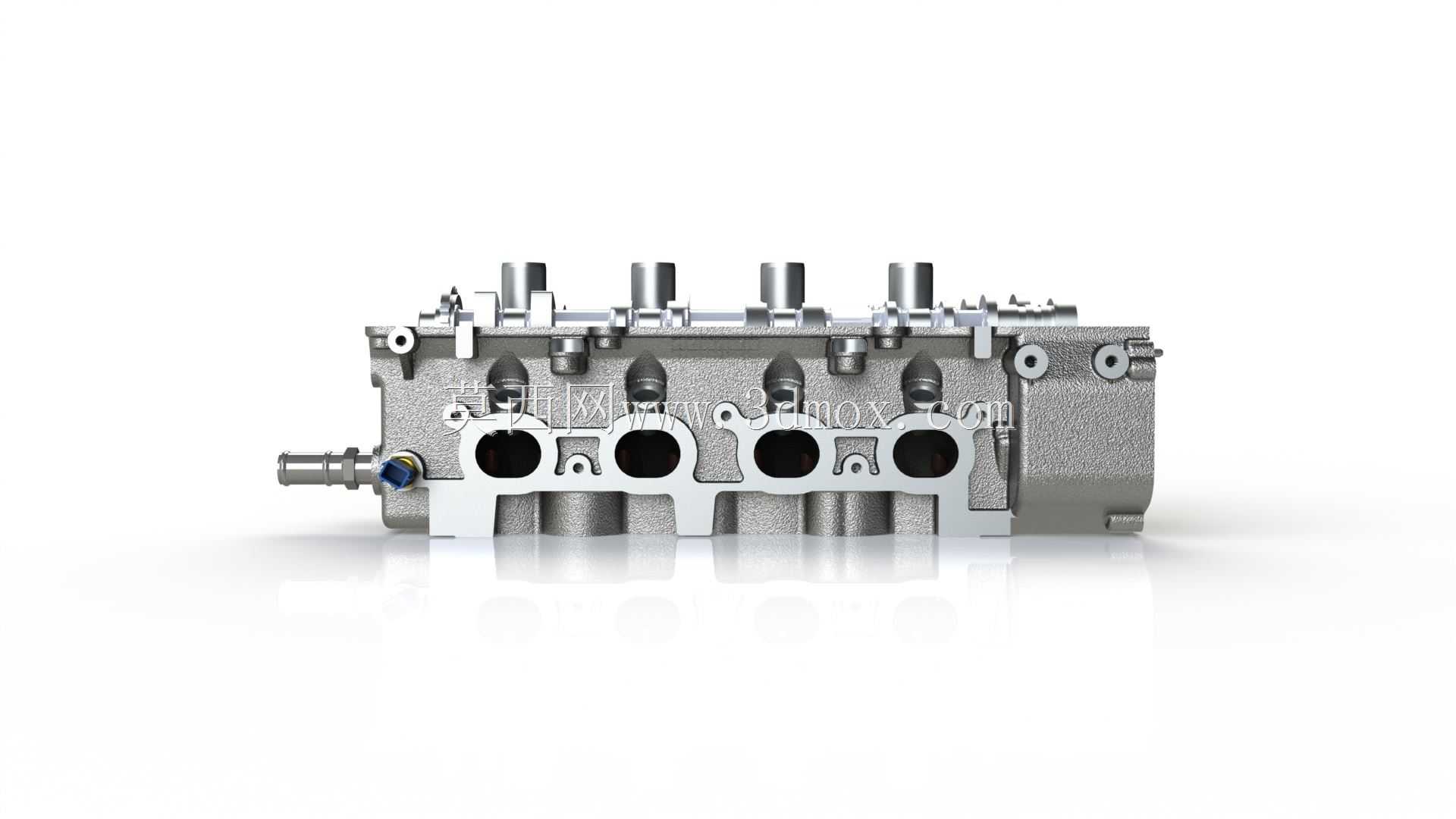

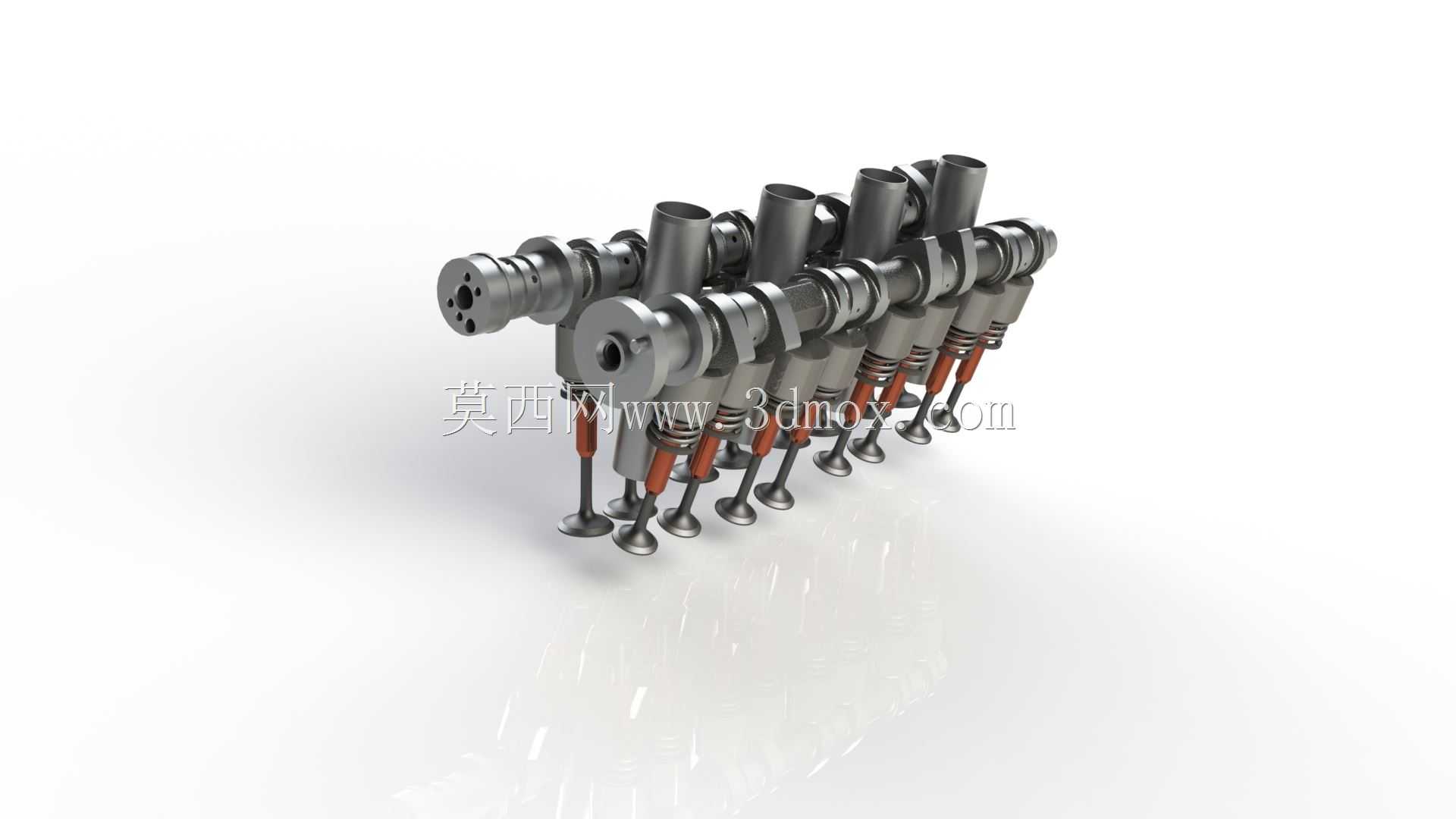

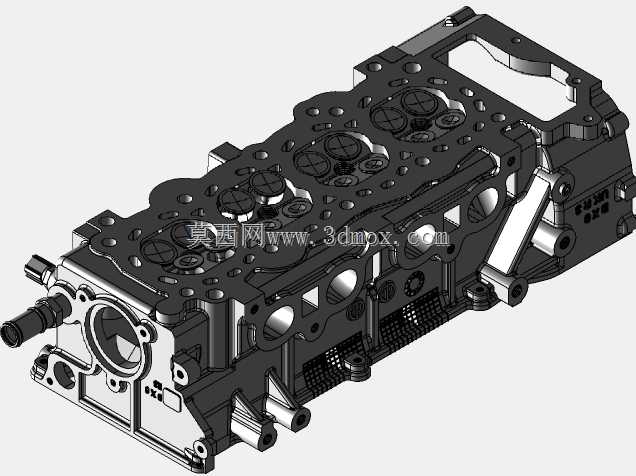

这套结构是小排量自然吸气乘用车动力系统的核心配气组件，主要适配1.0-1.6L排量的横置前驱家用车型，日常搭载于城市通勤代步车辆的动力舱内，直接决定发动机的进排气效率、怠速稳定性与高转动力输出表现，是民用燃油车动力单元中精度要求最高的总成部件之一。整套结构覆盖了从凸轮轴动力输入到气门启闭执行的全链路组件，包含整体式铝合金缸盖本体、中空淬火凸轮轴、液压挺柱、气门弹簧、进排气门、气门锁片、气门油封、凸轮轴轴承盖等全套散件，各部件配合间隙经过严谨匹配，能够在-40℃到120℃的工作温度区间内保持稳定的配气正时，不会因热胀冷缩出现气门密封不严、正时偏移的问题。设计阶段优先考虑民用车型的日常使用场景，采用顶置单凸轮轴的布局结构，相比双凸轮轴设计减少了一根凸轮轴与对应的传动组件，既降低了动力系统的自重与制造成本，也缩短了正时传动链的长度，降低了长期使用后的正时跳齿风险，更适配家用车低维护成本的使用需求；缸盖本体采用高压铸造铝合金工艺，在保证结构强度的前提下大幅降低自重，进排气道采用滚流优化设计，能够在低转速区间形成更强的进气滚流，提升燃油混合气的雾化效果，兼顾低扭输出与燃油经济性；凸轮轴采用合金铸铁淬火工艺，凸轮型线经过反复优化，气门升程与开启重叠角专门适配城市道路常用的1500-3500转工作区间，既保证低转速下的扭矩输出足够跟脚，也避免高转区间的配气共振。安装边界上，缸盖本体采用常规直列四缸布局，进排气侧分别预留了进气歧管、排气歧管的标准安装法兰面，顶部预留了凸轮轴位置传感器、气门室盖的安装定位孔，底部与缸体结合的平面平面度公差控制在0.05mm以内，能够匹配常规的多层金属气缸垫实现可靠密封，所有散件的装配定位都设计有防错结构，避免维修装配过程中出现部件装反、错位的问题，整套结构的装配公差完全匹配量产民用车型的装机要求，可直接用于动力系统的结构教学、装配工艺验证以及改装方案的模拟验证。
