五缸星型径向发动机活塞连杆总成结构

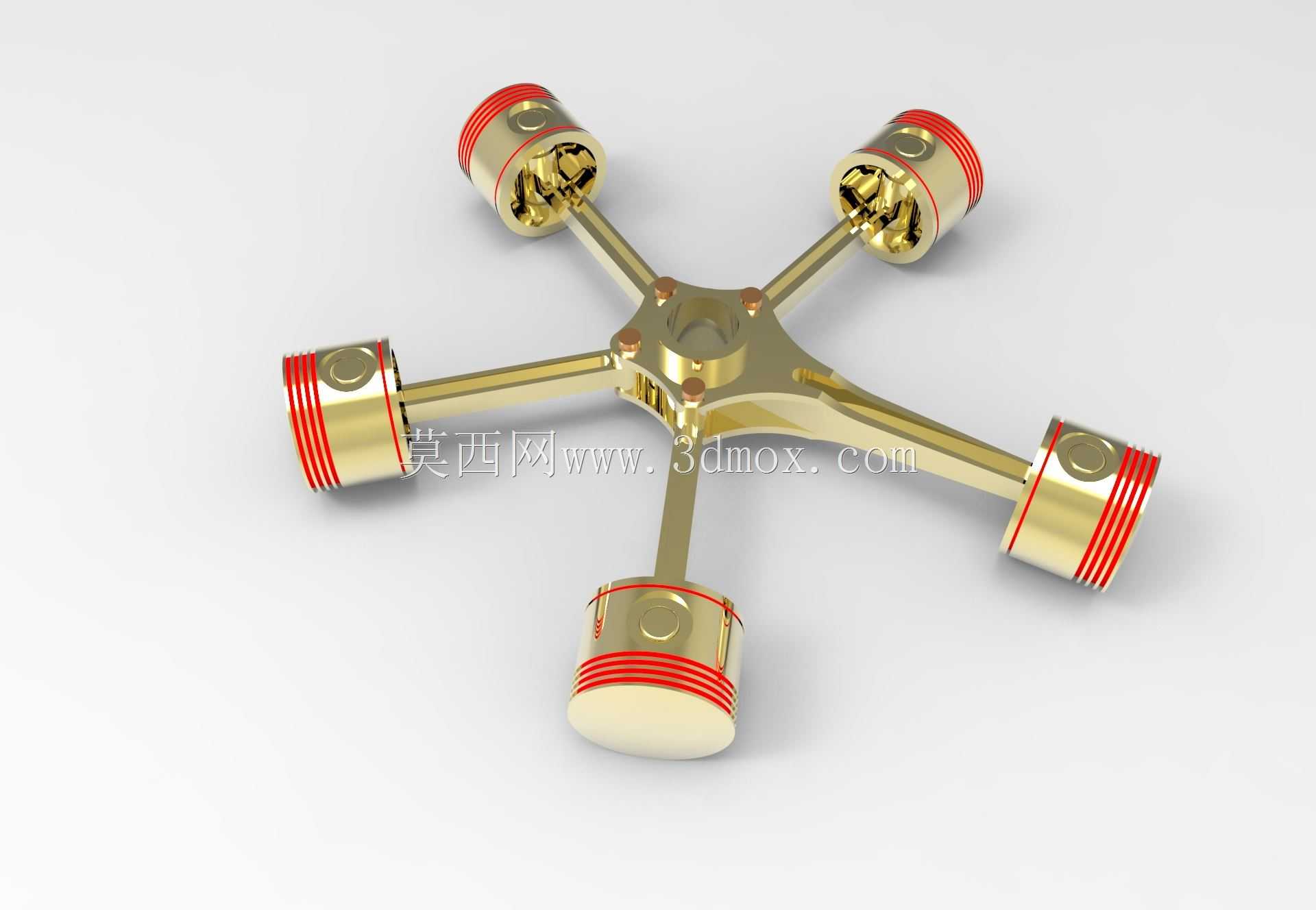

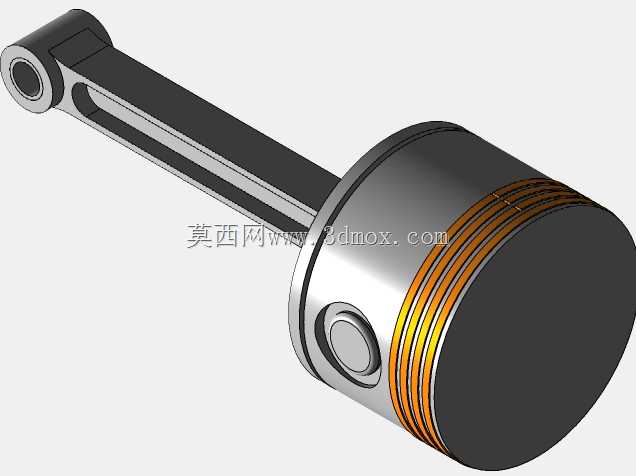

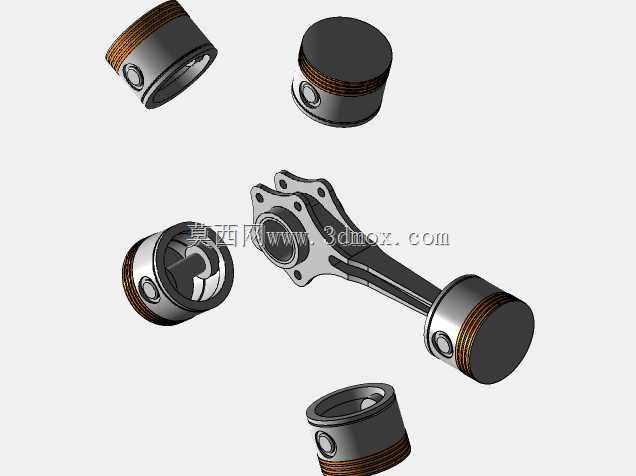

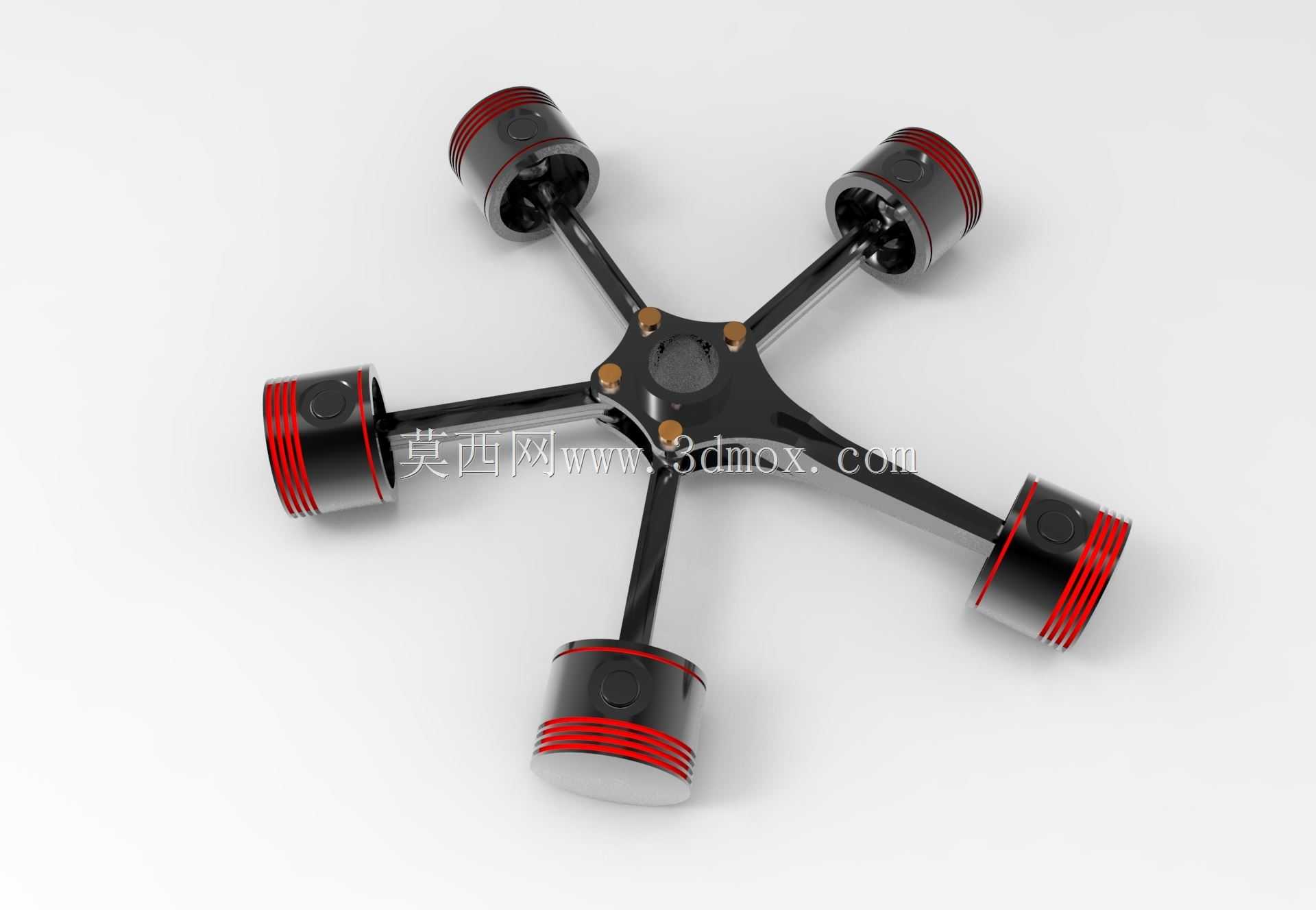

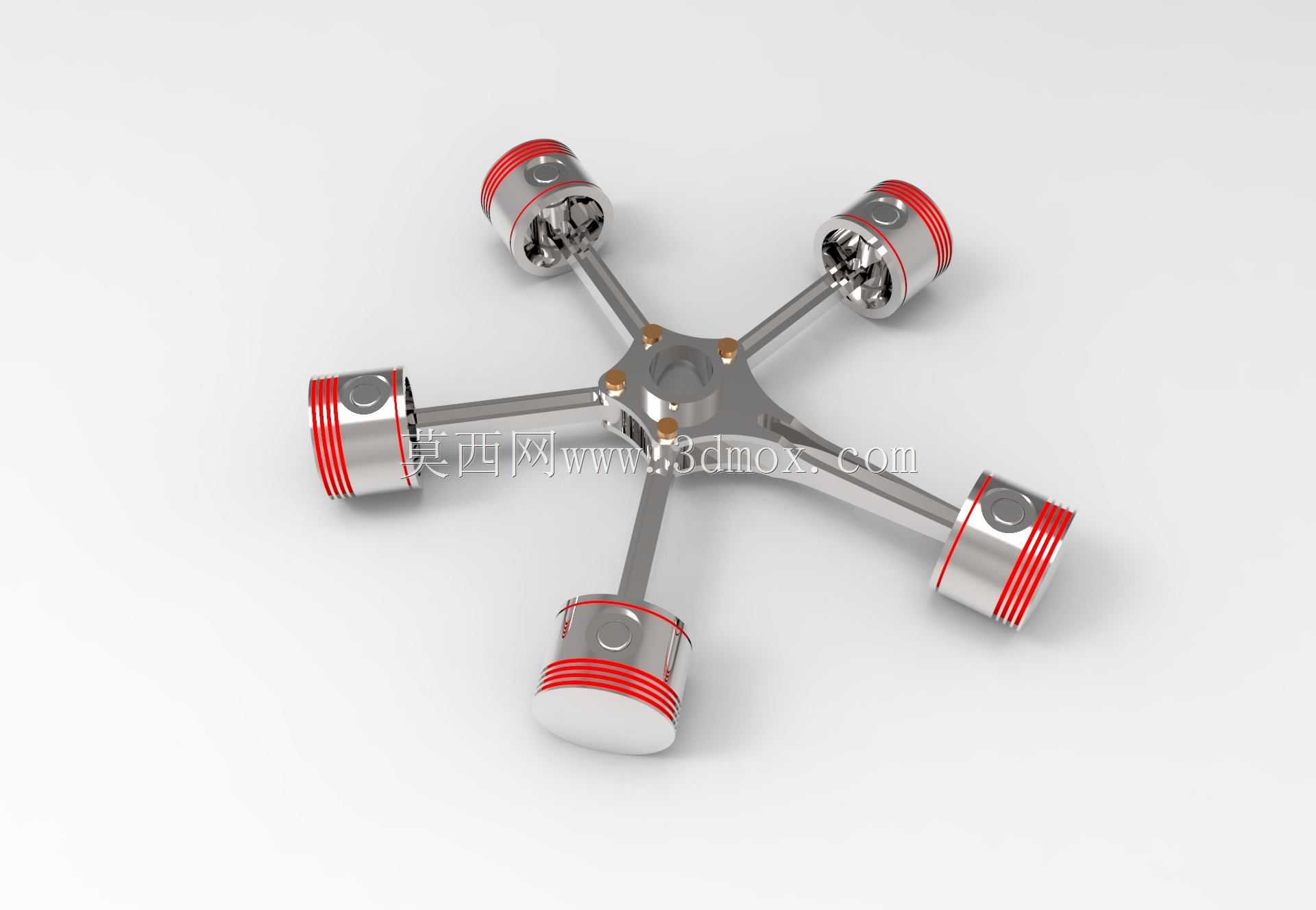

这款五缸星型径向发动机活塞连杆总成，是轻型航空动力、小型竞速载具动力系统中的核心做功组件，这类径向排布的动力结构最早广泛应用于螺旋桨轻型飞机、早期摩托竞速载具，凭借紧凑的周向布局、优异的风冷散热效率，在对动力单元重量、散热能力、功率密度有较高要求的场景中始终保有独特的应用优势。整套总成以中心星形曲柄座为核心，五组活塞连杆组件沿中心轴呈72度夹角均匀周向排布，相较于直列、V型动力布局，这种结构无需额外布置复杂的冷却管路，裸露的缸体可在行进过程中直接借助迎面气流完成散热，大幅降低动力系统的整体重量与结构复杂度。从功能特性来看，这套总成承担发动机内化学能向机械能转换的核心职能：燃烧室做功推动活塞沿缸套做往复直线运动，通过铰接在中心曲柄座上的连杆，将直线运动转换为中心输出轴的旋转扭矩，五组活塞交替做功的排布方式，可让动力输出的平顺性大幅提升，相比同排量单缸、双缸结构，扭矩输出波动更小，运行震动控制更优。设计过程中，中心曲柄座采用等夹角受力布局，每一组连杆的铰接点都经过受力平衡校核，确保五个方向的活塞侧推力在中心位置相互抵消，降低输出轴的径向载荷，提升整体运行寿命；活塞头部预留了活塞环安装槽位，可搭配气环、油环完成燃烧室密封与缸壁润滑刮油功能，活塞裙部做了轻量化减材处理，在保证结构强度的前提下降低往复运动惯量，减少高转速运行下的惯性损耗。从安装边界来看，整套总成的周向最大轮廓为五个活塞外端面围成的正圆形结构，轴向尺寸紧凑，安装时仅需匹配中心输出轴的轴承位、对应缸套的安装定位止口即可完成装配，无需为周边管路预留额外布置空间，适配风冷式小型动力舱的紧凑安装需求，可直接匹配对应排量的缸体、缸盖、配气机构组成完整动力单元，在轻型无人动力伞、小型航空模型、定制复古摩托的动力改装场景中，这类结构的总成既能提供稳定的动力输出，其独特的星型机械外观也具备极强的展示属性。
