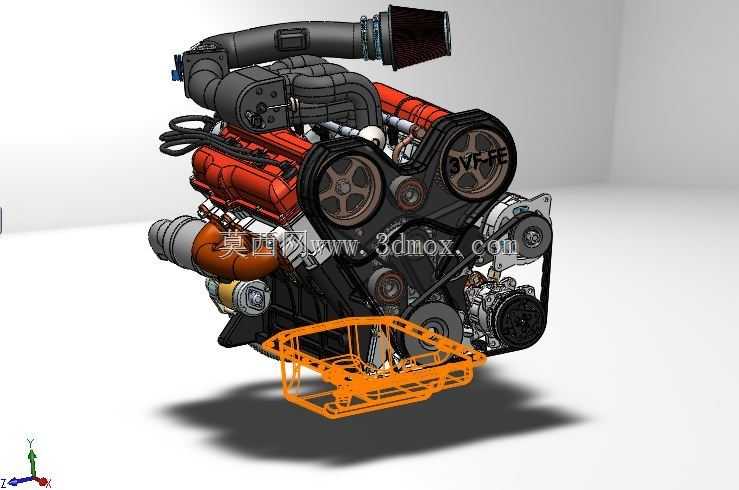

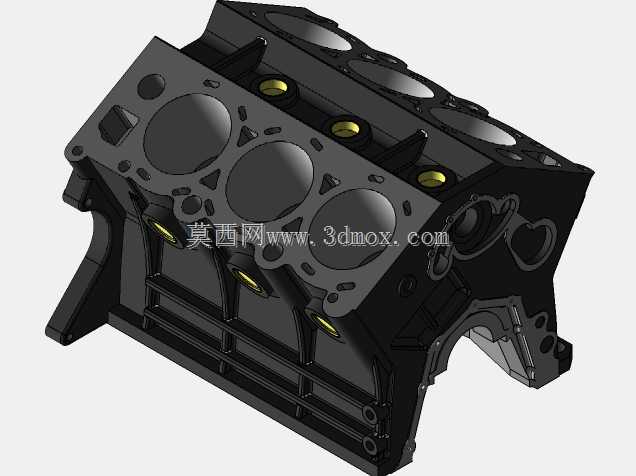

丰田V型六缸汽车动力总成结构模型

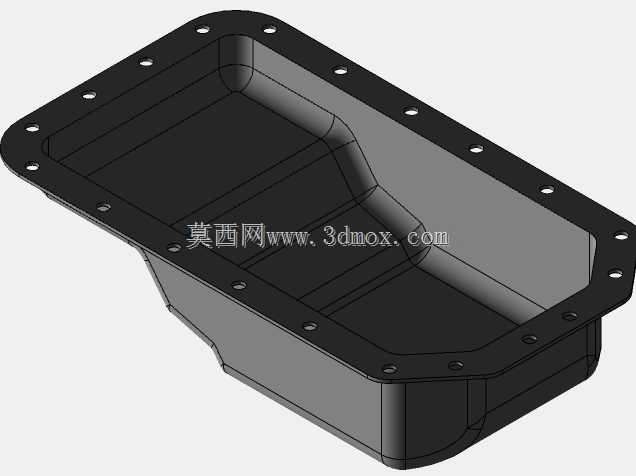

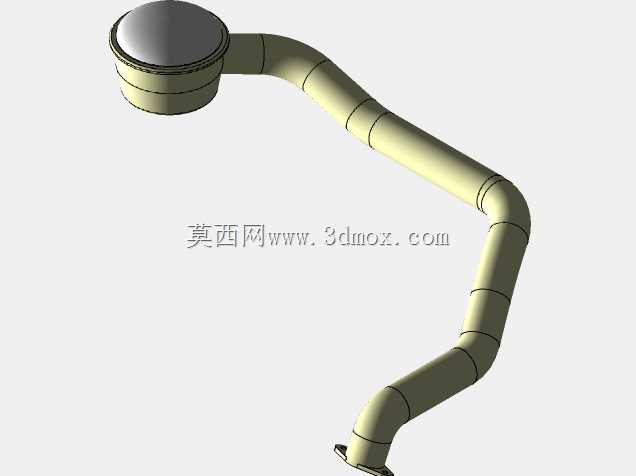

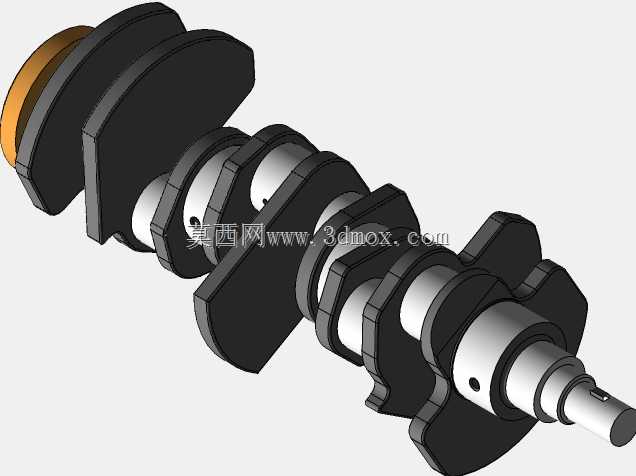

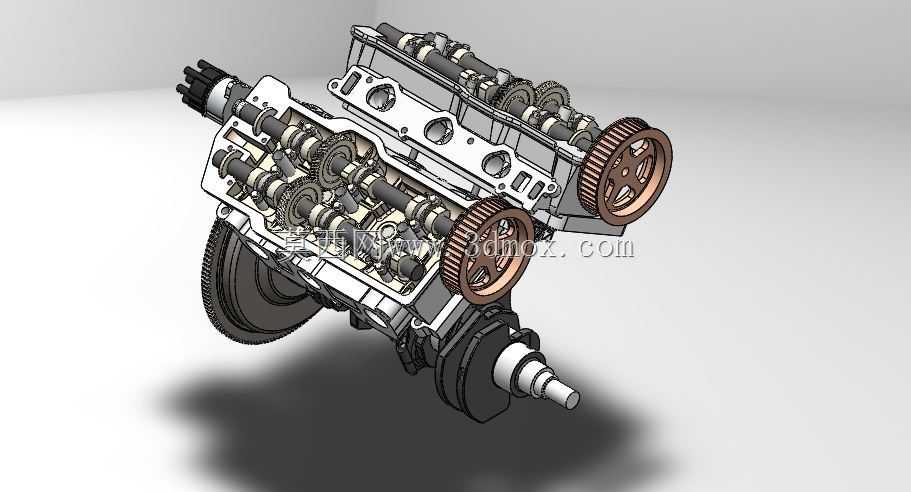

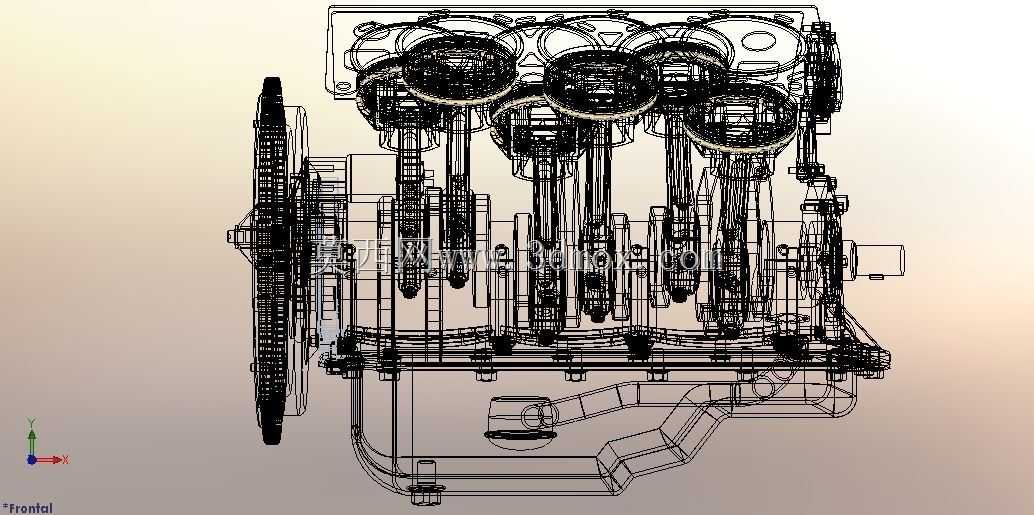

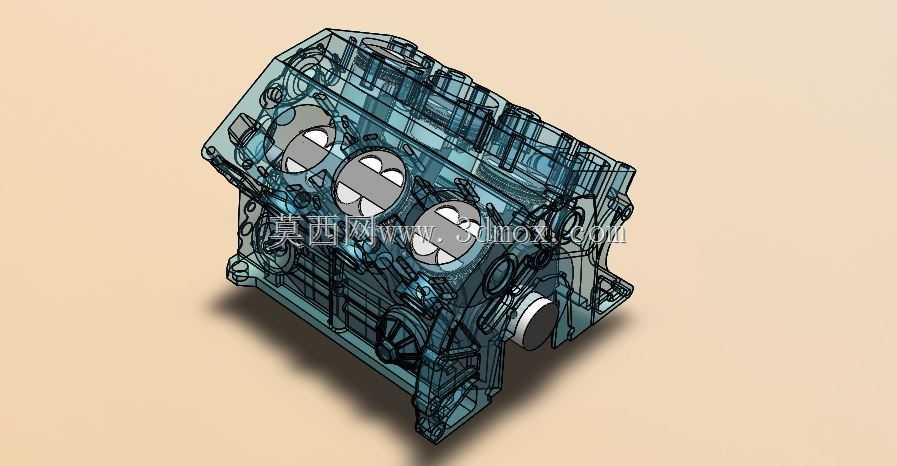

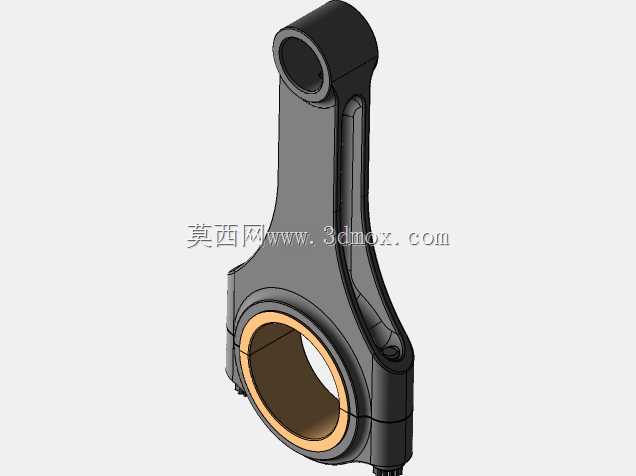

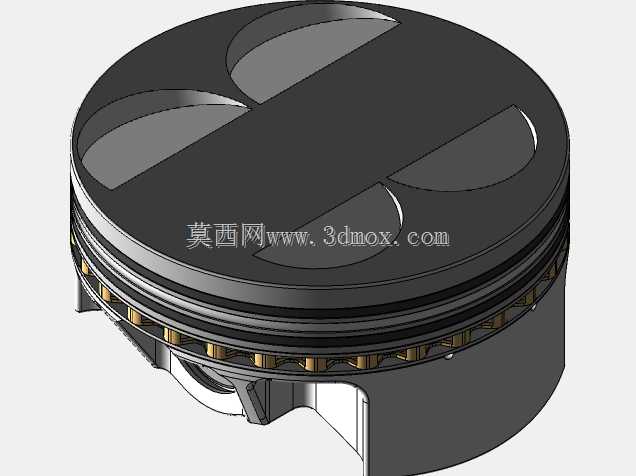

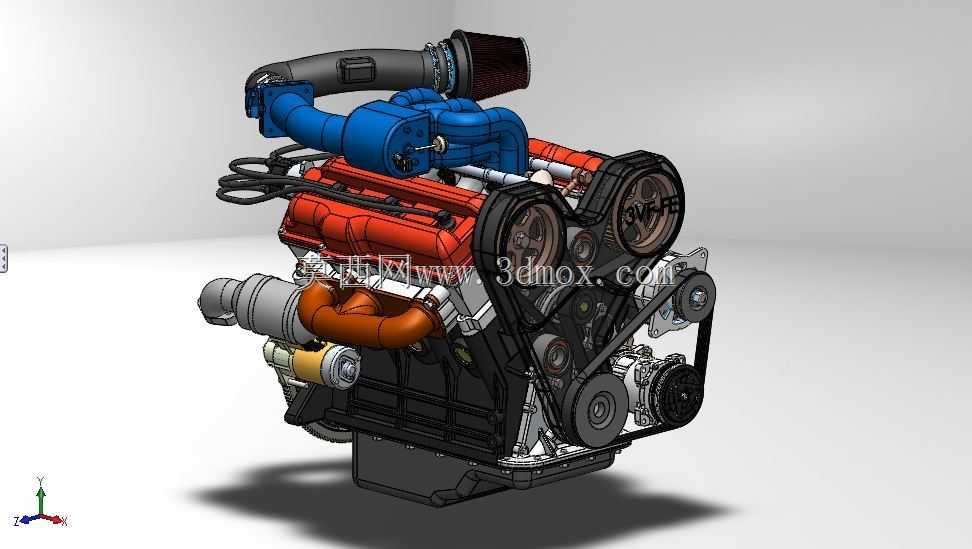

该模型还原的是民用乘用车搭载的V型六缸自然吸气动力核心，这类动力单元广泛应用在中高端轿车、硬派越野车型以及轻型多功能商用车上，作为整车的动力输出源，负责将燃油燃烧产生的热能通过机械结构转化为旋转机械能，为车辆行驶、车载附属设备运转提供持续稳定的动力输出。从结构设计来看，该动力单元采用60度夹角的V型气缸布局，相比直列六缸结构大幅缩短了整机的轴向长度，能够更好适配前置后驱、前置四驱车型的机舱布局，降低机舱纵向空间占用，同时V型布局可以抵消部分活塞往复运动产生的一阶振动，让整机运转平顺性更优，减少整车行驶过程中的动力总成抖动传递，提升驾乘舒适性。模型完整还原了曲柄连杆机构、配气机构、缸体缸盖、正时传动端、动力输出飞轮端等核心结构，清晰呈现了活塞往复运动通过连杆转化为曲轴旋转运动的传动路径，同时还原了顶置凸轮轴驱动气门开闭的配气结构，能够直观看到进气、压缩、做功、排气四个冲程的机械配合逻辑。在安装边界层面，该动力单元的飞轮端匹配对应规格的手动或自动变速器壳体安装孔位，前端轮系预留了发电机、空调压缩机、冷却水泵的安装支架位置，缸体两侧预留了发动机悬置的固定点位，能够适配整车机舱的安装定位要求，整机的进排气侧接口、油底壳结构、缸盖上部的点火线圈安装位都做了精准还原，既可以用于汽车维修教学中的结构原理演示，帮助汽修从业者直观理解V6动力的机械配合逻辑，也可以用于整车动力总成匹配阶段的布局校核，验证机舱内动力单元与周边冷却系统、进排气系统、附属电器件的空间干涉情况，还可以作为汽车工程相关专业的教学演示教具，让学习者快速掌握大排量V型内燃机的结构组成与动力传递逻辑。
