摩托拖挂行走承载底盘结构设计方案

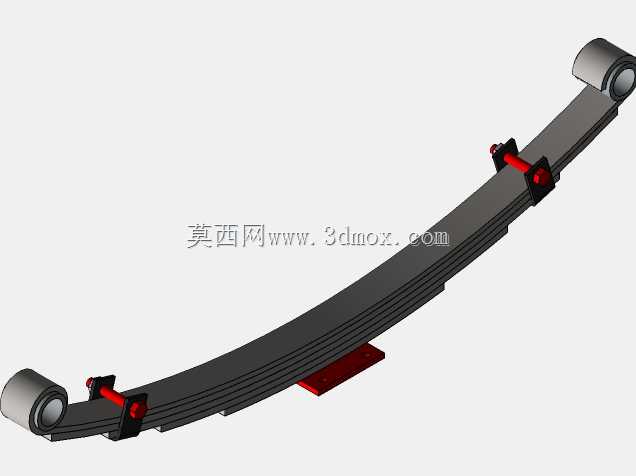

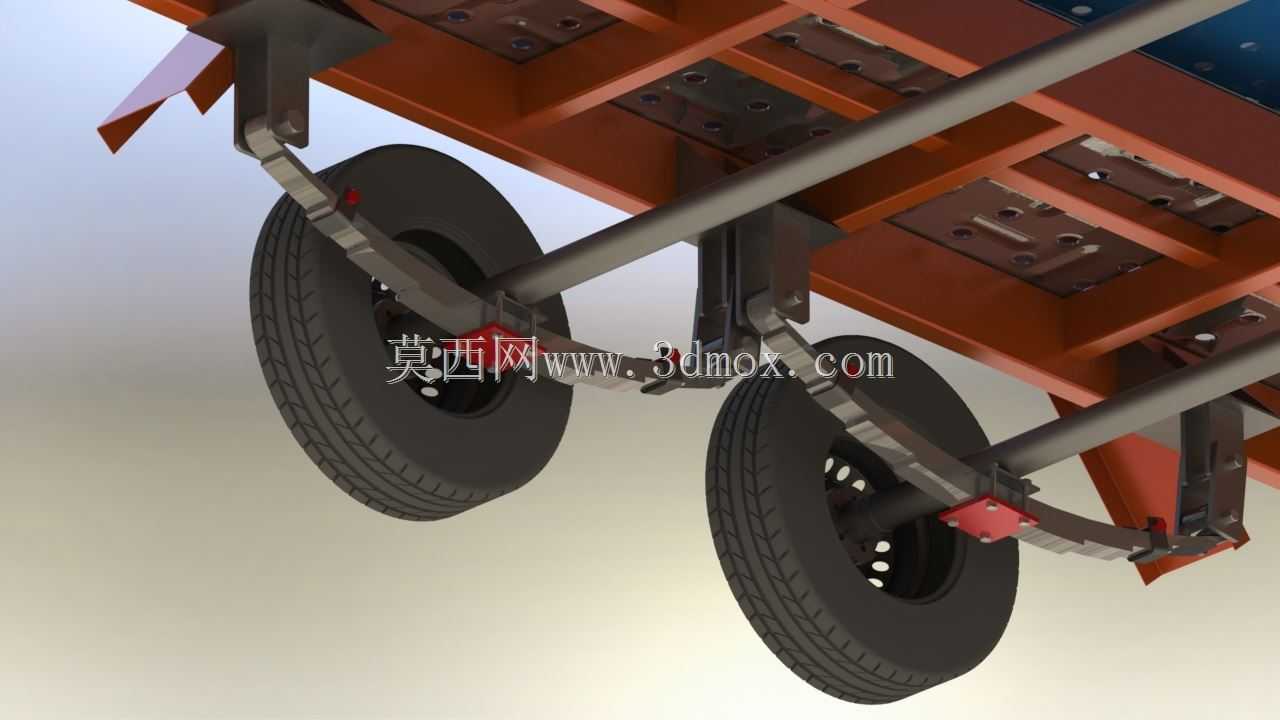

　　这套拖挂行走结构主要适配两轮摩托车的后置拖挂使用场景，日常可用于短途载运户外露营装备、维修工具、小型货品，解决摩托车本身载物空间不足、重载时影响骑行操控稳定性的问题，也可适配小型场地内的短途转运作业，在非道路的平整铺装、轻度非铺装路面都能满足使用需求。从结构布局来看，整套行走承载系统采用双轮同轴布置方案，轮轴主体采用无缝钢管加工成型，兼顾抗扭强度与整体自重控制，避免过重的拖挂结构增加摩托车的牵引负荷。悬挂部分选用多片式钢板弹簧作为弹性承载元件，钢板弹簧两端通过吊耳结构与车架承载梁铰接，中部通过U型螺栓与轮轴刚性固定，这种结构既可以过滤路面传递的颠簸冲击，保护拖挂货台搭载的货品不受震动损坏，也能在单侧车轮遇到起伏路面时，

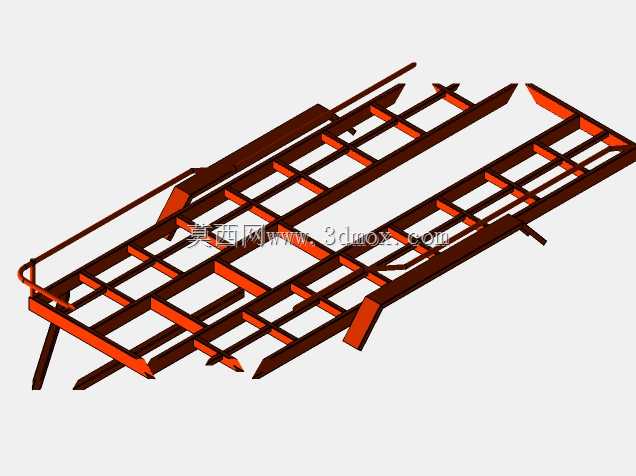

　　通过钢板弹簧的形变保证另一侧轮胎的接地面积，避免拖挂出现侧倾打滑的问题。车架承载部分采用矩形钢管焊接成型的框架结构，货台底板采用花纹钢板铺设，既可以增加搭载货品的摩擦力防止滑动，也能提升货台整体的抗形变能力，货台边缘设置有一体式的挡边结构，避免小型货品在行驶过程中从货台滑落。牵引连接端采用铰接式牵引架结构，牵引架前端设置有通用型连接销座，可以适配摩托车后货架预留的牵引安装位，铰接结构可以允许拖挂在摩托车转向、上下坡时产生相对角度变化，避免刚性连接导致的结构应力集中，防止牵引部位出现断裂失效。从安装边界来看，整套行走结构的轮距控制在合理范围，既保证行驶过程中的侧向稳定性，避免过窄轮距导致的过弯侧翻风险，

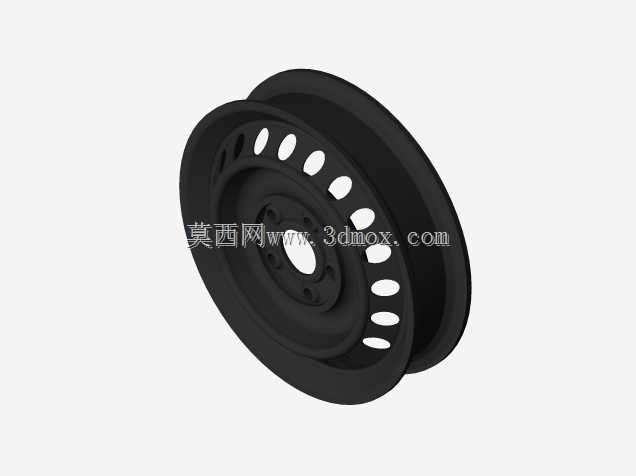

　　也不会因为轮距过宽超出摩托车本身的车宽范围，影响在狭窄道路的通行能力；轮胎选用常规的小尺寸充气橡胶轮胎，搭配钢制冲压轮辋，承载能力满足日常轻载使用需求，轮胎的扁平比适配低速行驶场景，可吸收部分路面细碎震动。设计过程中针对轮轴的受力情况做了对应优化，轮轴与钢板弹簧的连接位置做了加强衬套设计，避免长期交变载荷作用下连接部位出现松动；钢板弹簧的刚度选型经过匹配，空载时不会因为刚度过大导致颠簸明显，额定载荷下也不会出现弹簧压并、缓冲失效的问题。整套结构没有设置独立的制动系统，依靠摩托车本身的制动能力带动拖挂减速，因此在牵引架的连接部位做了防脱锁止设计，避免行驶过程中连接销脱落引发安全事故。货台的承载面高度做了针对性降低设计，

　　一方面可以降低整套拖挂的重心高度，提升行驶稳定性，另一方面也方便日常装卸货品，减少搬抬重物的高度差。车架焊接部位均做了满焊处理，关键受力位置额外增加了三角形加强筋，避免长期使用过程中焊缝开裂。轮轴两端的轮毂采用标准的锥度轴承装配，转动阻力小，维护保养方便，只需要定期加注润滑脂即可保证长期可靠运转。整套结构的零部件大多选用通用标准件，后期更换配件成本低，不需要定制特殊规格的零件，适合个人用户自行组装改装使用，在实际使用中可以根据搭载需求在货台上方加装货箱、围栏等附属结构，拓展不同的载物功能。
