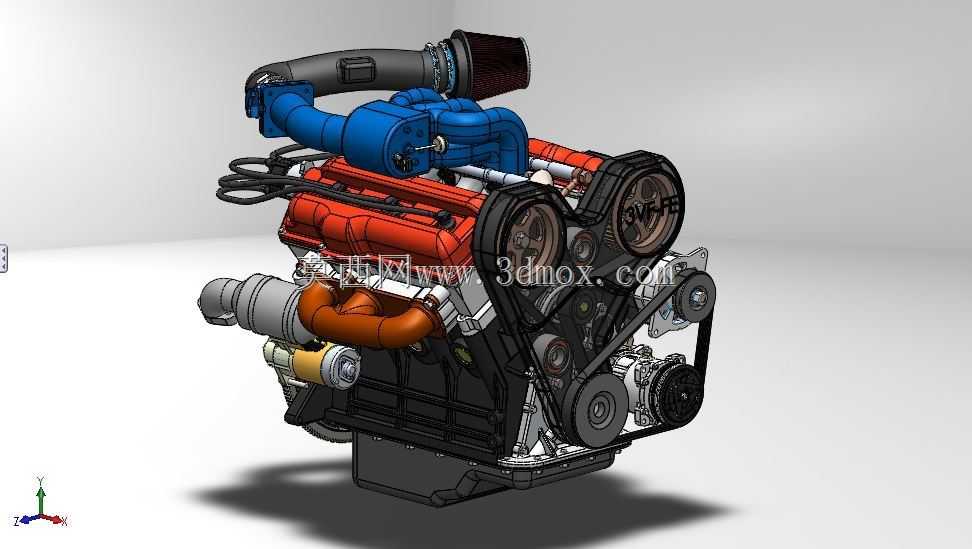

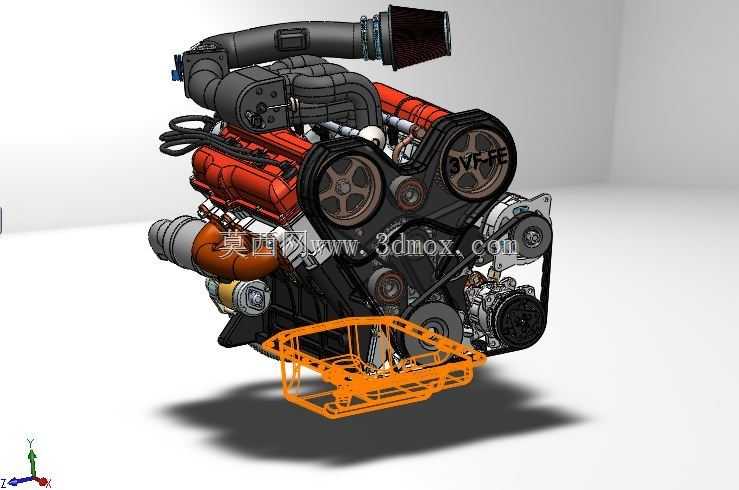

丰田3VZ FE汽车发动机缸盖总成结构

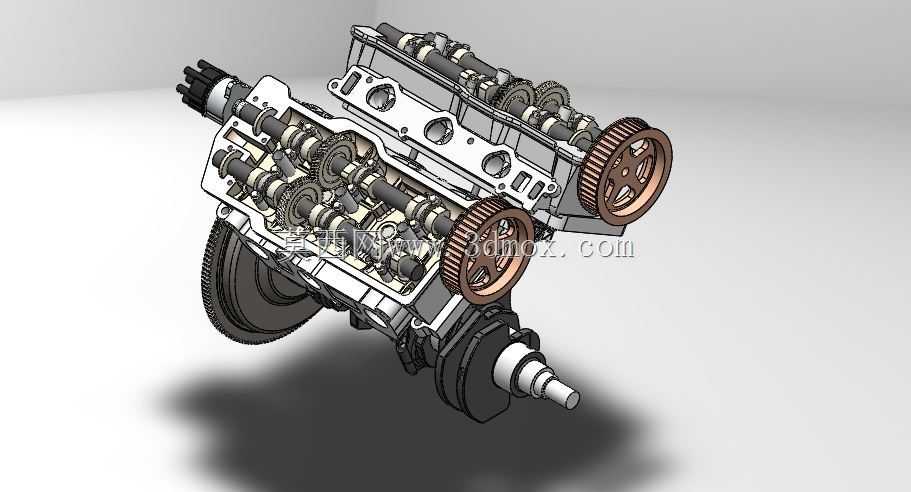

　　该结构对应V6布局乘用车动力单元的缸盖及上部配气总成，在整车动力系统中承担进排气控制、燃烧室密封、冷却油路布设的核心作用，适配横置前驱布局的中型乘用车，日常使用场景覆盖城市通勤、长途巡航等多工况动力输出需求，是整机动力输出过程中配气相位精准控制的核心载体。从结构设计逻辑来看，该总成采用双凸轮轴顶置布局，每列气缸对应独立的进排气凸轮轴，通过正时齿轮与曲轴端动力传递匹配，确保进排气门的开启关闭时机与活塞运动行程完全同步，避免气门干涉活塞的运行风险。凸轮轴的轴颈位置直接集成在缸盖本体的铸造支座上，减少了独立轴承座的零件数量，同时提升了凸轮轴支撑刚度，降低高转速下的凸轮轴挠曲变形量，保证配气相位的控制精度。进排气道的走向采用渐扩式流线设计，

　　在缸盖铸造阶段就完成气道内壁的精度控制，减少进气阻力与排气背压，提升充气效率，这一设计直接影响整机的扭矩输出特性，尤其是中低转速区间的进气响应速度。正时齿轮采用带缓冲阻尼的结构设计，齿轮与轮毂之间设置橡胶缓冲层，可吸收凸轮轴驱动过程中的冲击振动，降低正时传动系统的噪音，同时缓冲气门开闭过程中产生的交变冲击载荷，延长正时传动部件的使用寿命。缸盖本体的冷却水道采用分层布设方式，围绕燃烧室顶部、火花塞安装座、排气道周边设置独立的冷却流道，确保高负荷工况下缸盖各区域的温度均匀性，避免局部热应力集中导致的缸盖变形翘曲，保证气缸垫的密封可靠性。润滑油道在缸盖内部采用交叉钻孔的加工方式，直接为凸轮轴轴颈、气门挺柱位置提供压力润滑，

　　减少外部润滑油管的布设，降低油路泄漏风险，同时缩短润滑油的供给路径，冷启动阶段可快速建立润滑压力，减少部件干摩擦时长。从安装边界来看，该缸盖总成与缸体的结合面采用平面度精度控制在0.05mm以内的加工要求，通过定位销与缸体完成精准定位，螺栓紧固采用从中间向两端分步拧紧的工艺要求，确保结合面的压力均匀分布。上部气门室盖的安装位置预留了密封胶条的安装槽，可适配橡胶密封垫完成静态密封，避免机油渗漏。前端正时齿轮室的安装面与前端盖匹配，预留了正时张紧器的安装定位孔，可直接适配原厂正时张紧机构完成装配。进气侧预留了进气歧管的安装法兰面，法兰面的螺栓孔位置与进气歧管的安装点位完全匹配，可保证进气系统的密封性能；

　　排气侧的法兰面对应排气歧管的安装位置，考虑到排气侧的高温工作环境，法兰面采用加厚设计，减少热变形量。在实际维修与装配场景中，该结构的凸轮轴位置设置了专门的正时定位卡槽，装配时可通过专用工具固定凸轮轴位置，确保正时校对的精度，无需反复调整齿轮啮合位置，降低装配难度。气门间隙的调整采用挺柱垫片选配的方式，可根据实际测量的气门间隙值更换对应厚度的垫片，保证冷态下的气门间隙符合设计要求，减少运转过程中的气门敲击异响。缸盖上的火花塞安装座采用下沉式设计，火花塞电极可直接伸入燃烧室中心位置，保证点火能量的均匀扩散，提升混合气的燃烧效率，减少爆震风险。整个总成的外部轮廓充分考虑了发动机舱的安装空间，两侧的附件安装凸台可适配点火线圈、传感器、管线支架等外围部件的安装，无需额外设计转接支架，提升整机装配的集成度。
