F1赛车空气动力学扰流板结构设计

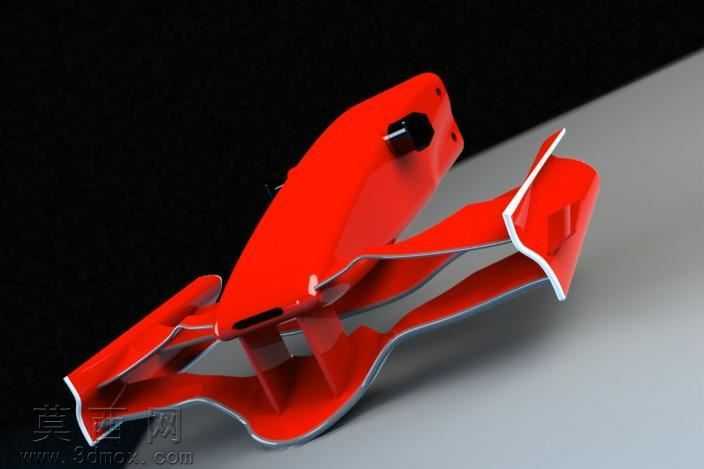

本作品为F1赛车扰流板的三维参数化设计成果，建模阶段依托三维设计软件完成全结构特征构建，首先基于F1 2008赛季的赛事气动规则约束，确定扰流板的整体轮廓边界，以多段式翼片布局为核心结构，依次完成主翼面、副翼片、端板、连接支撑肋的特征绘制，对翼片的曲率弧度做连续参数化调整，保证翼面曲面达到G2连续标准，避免曲面折角引发的气流分离问题。建模过程中对每一处连接结构做了实体化处理，支撑肋采用流线型截面设计，在保证结构连接强度的同时，尽可能降低支撑结构自身对气流的阻挡干扰，端板边缘做了切角与卷边处理，用于梳理翼片两端的涡流走向，减少翼尖涡流带来的气动阻力损失。材质渲染阶段，主体翼面采用高光泽赛车红烤漆材质，调整材质的反射粗糙度参数，还原赛车碳纤维复合材料覆红漆的真实质感，翼片边缘做了白色封边材质区分，模拟真实赛事中扰流板边缘的标识涂层效果，端板与支撑结构做了哑光质感处理，和主翼面的高光质感形成层次区分，渲染时采用侧上方柔光布光，突出翼面的曲面弧度与结构层次感，背景采用低饱和度灰黑渐变，将视觉焦点集中在扰流板的结构本身。设计思路上围绕空气动力学性能优化展开，多段翼片的角度采用逐级递增的倾角设计，能够在赛车高速行驶时引导气流按预设路径流动，在为赛车提供足够下压力的同时，平衡翼片前后的压力差，降低高速行驶时的气动阻力，连接结构的排布避开了主气流通道，避免支撑结构打乱翼片下方的高压气流区，整体结构在满足气动性能要求的前提下，做了轻量化的结构优化，去除了非受力区域的多余材料，保证部件在高速气流冲击下的结构稳定性，还原了专业赛车空气动力学部件的设计逻辑与结构特征。
