商用上右下布局半匹冷水机冷凝装置

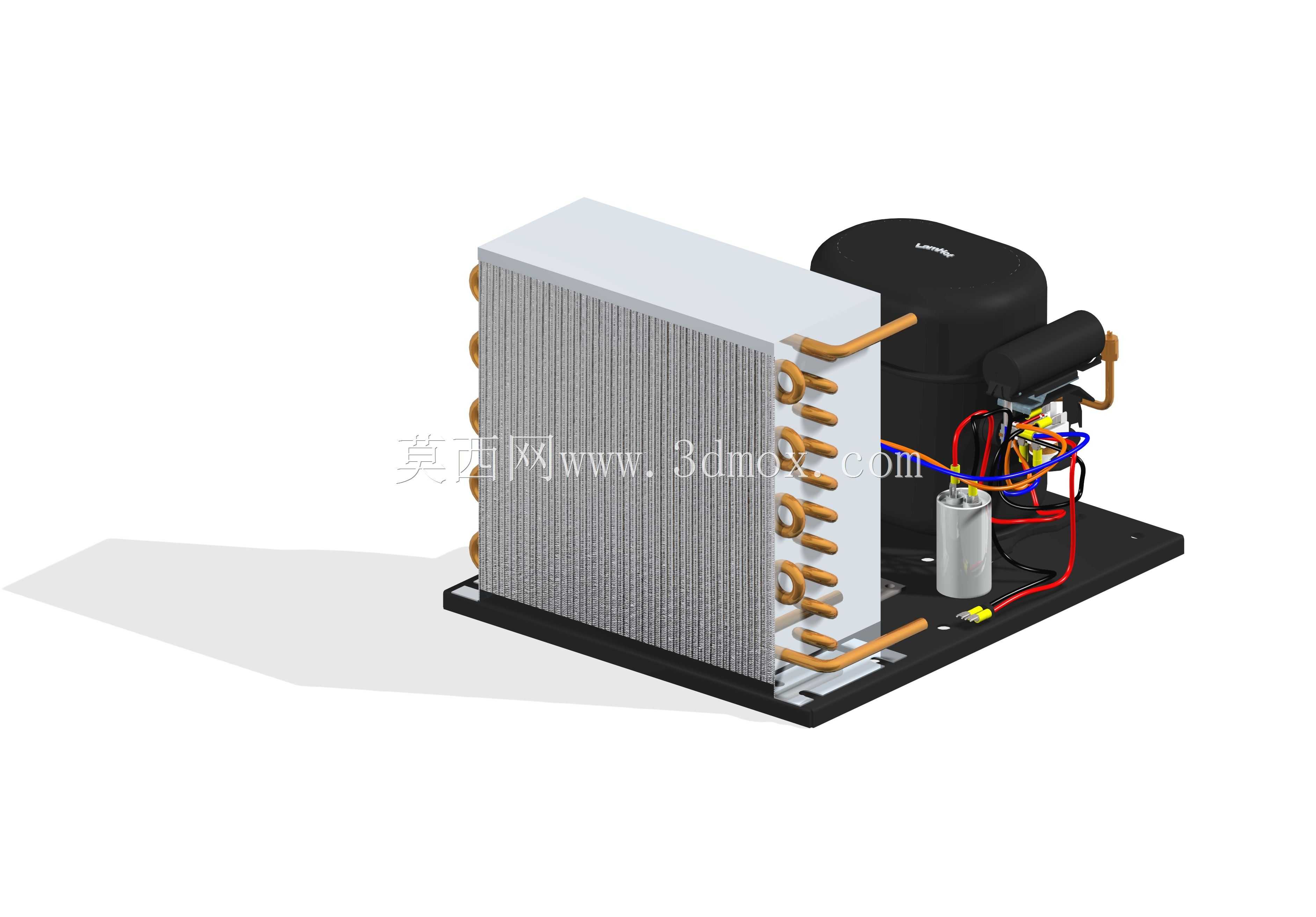

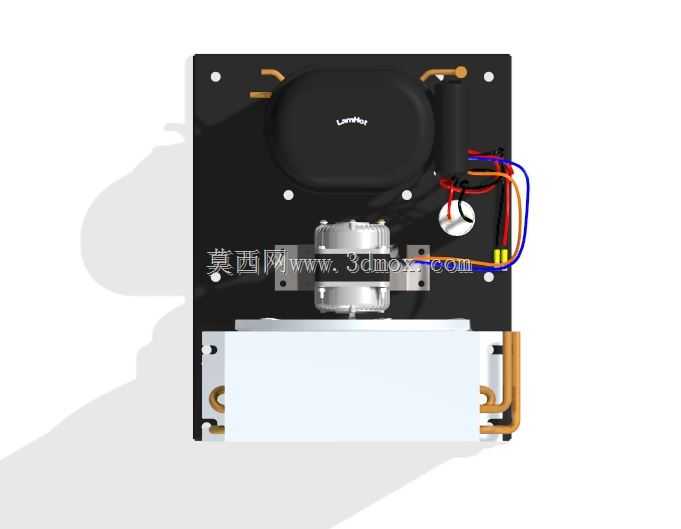

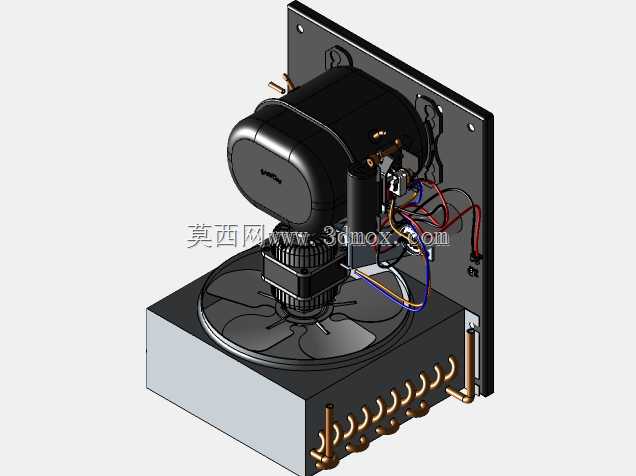

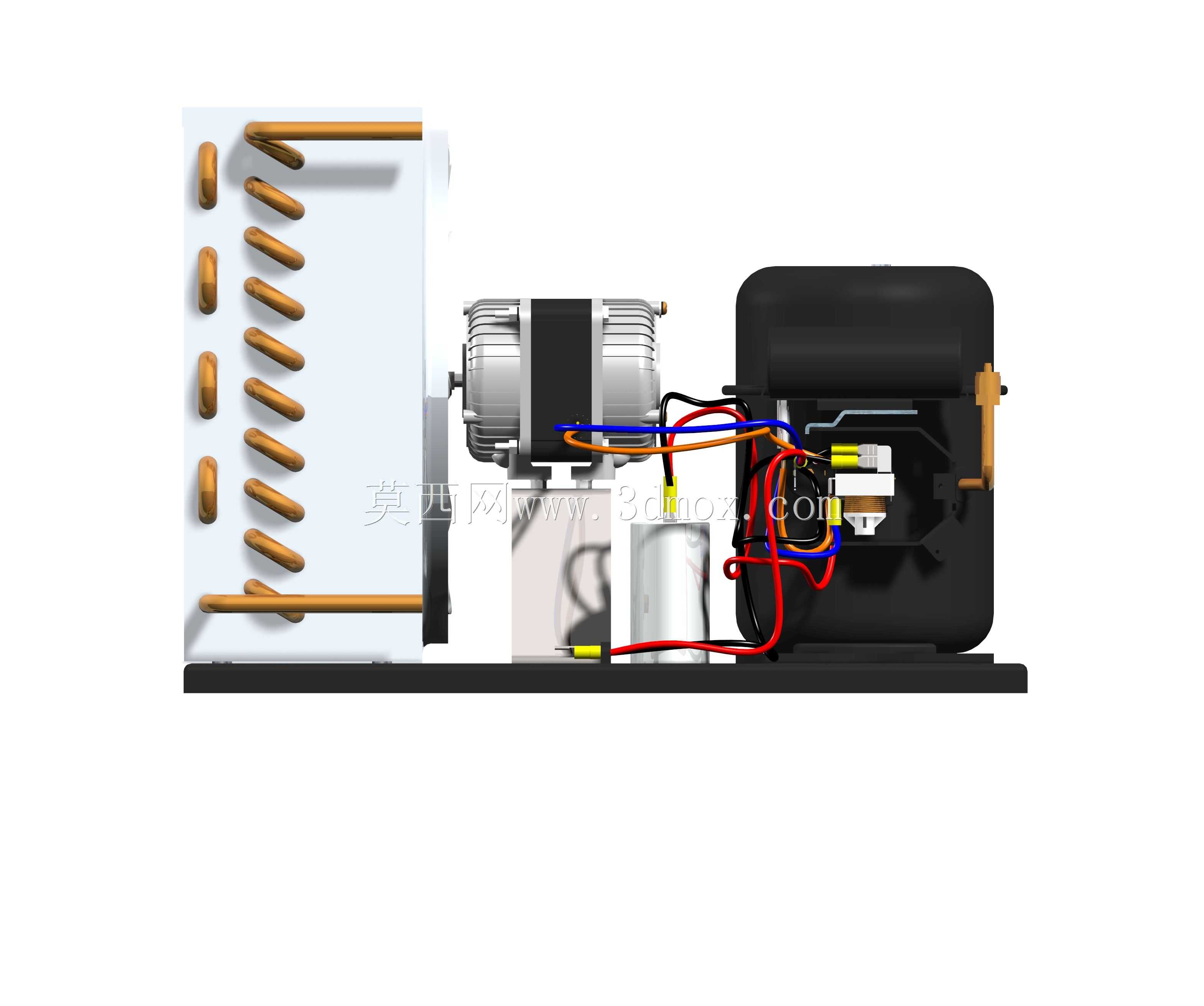

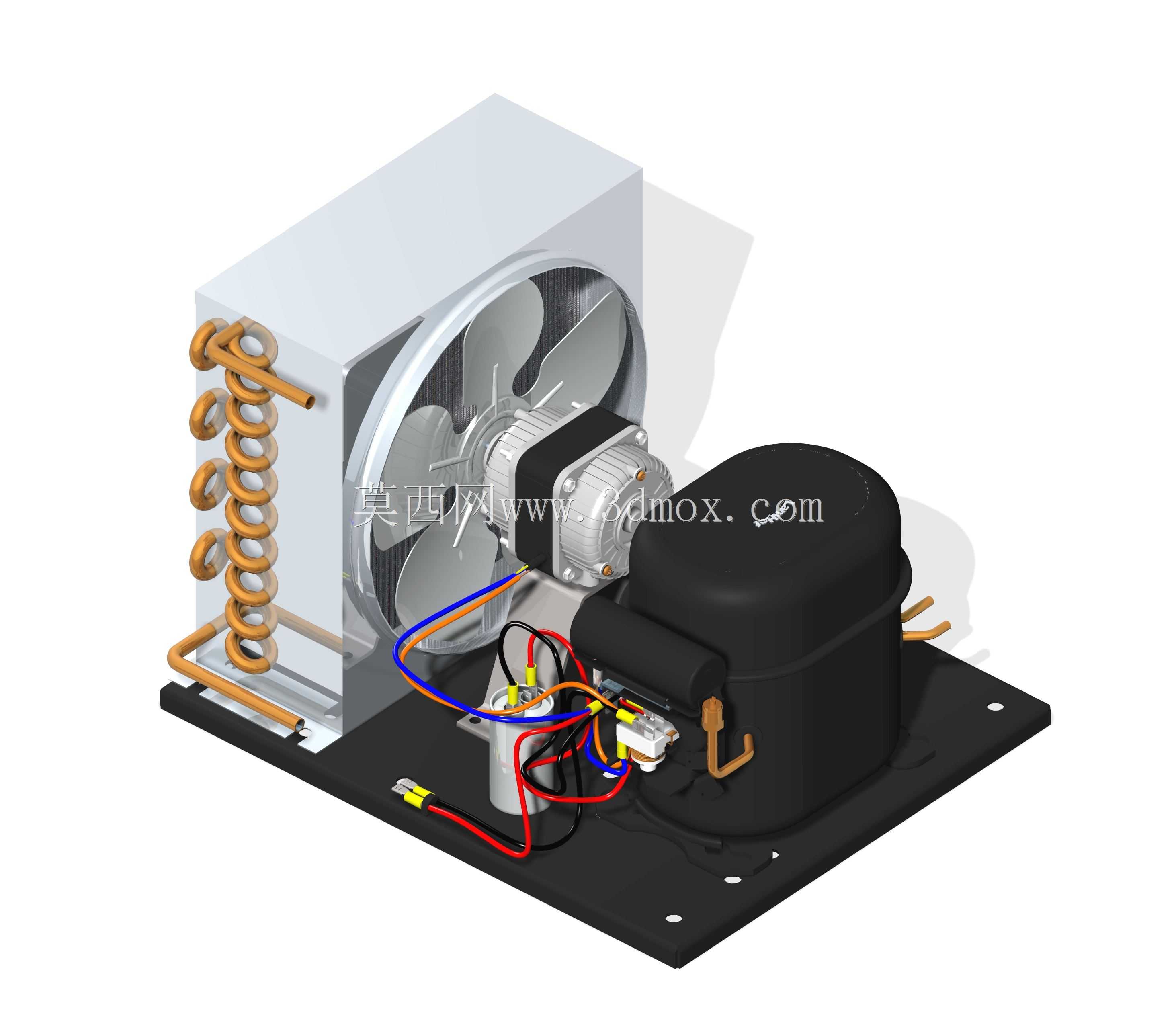

这套冷凝装置主要面向商用食品服务场景设计，适配台上右侧安装、台下嵌入安装两类冷水机设备，是饮品店、轻食档口、自助餐饮区等商用场所制冷供水系统的核心换热压缩单元，承担制冷循环中高温高压制冷剂的散热冷凝、气液转换核心功能，为冷水机提供持续稳定的低温制冷源，保障饮品调制、食材短时降温等场景的恒定冷水供应。整套装置采用一体化集成式设计思路，将往复式制冷压缩机、翅片式风冷冷凝器、干燥过滤器、高低压连接管路、电气接线组件全部整合在一块一体式金属安装底板上，省去了现场散件拼装的复杂工序，安装时仅需固定底板、对接进出水管路与供电线路即可投入使用，大幅降低商用设备厂商的装配难度与现场调试成本。结构布局上充分考虑商用设备紧凑的内部安装空间，将大体积的翅片冷凝器布置在装置侧方，压缩机紧邻冷凝器放置，铜质弯折管路沿冷凝器侧边排布，最大化压缩装置整体占用空间，同时预留出充足的散热气流通道，避免组件排布过密导致的散热效率下降问题。翅片冷凝器采用高密度铝制翅片搭配多回程紫铜盘管的结构，紫铜盘管通过多次弯折形成多通路平行流道，增大制冷剂与散热空气的接触面积，配合设备自带的风冷气流可快速带走制冷剂压缩过程中产生的热量，让高温气态制冷剂快速转化为中温高压液态，保障制冷循环的换热效率。装置的安装边界设计充分适配商用冷水机的柜体结构，底板预留的多个固定孔位可匹配不同规格的商用冷水机内部安装架，管路接口位置统一朝向设备外侧，方便后期维护时快速对接毛细管与蒸发器组件，电气接线区域做了规整的走线排布，强电线路与制冷管路保持安全间距，避免长期运行中管路凝露导致的电气安全隐患。干燥过滤器垂直布置在压缩机旁的管路上，可有效过滤制冷循环管路中的杂质与残留水分，避免冰堵、脏堵问题影响制冷系统的长期运行稳定性，整套装置的组件排布经过多轮空间优化，在有限的安装空间内平衡了散热效率、安装便捷性与后期维护便利性，完全匹配商用食品服务设备长时间高负荷运行的使用需求。
