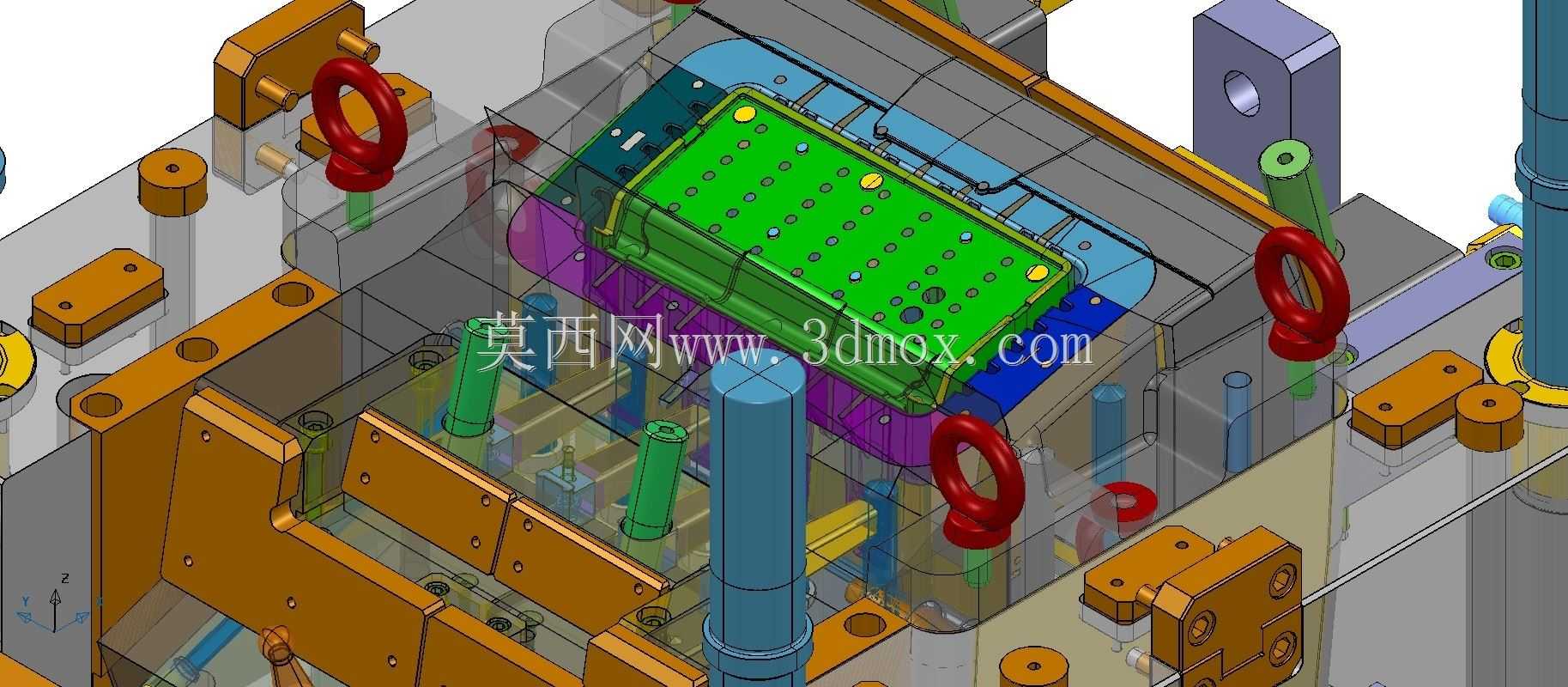

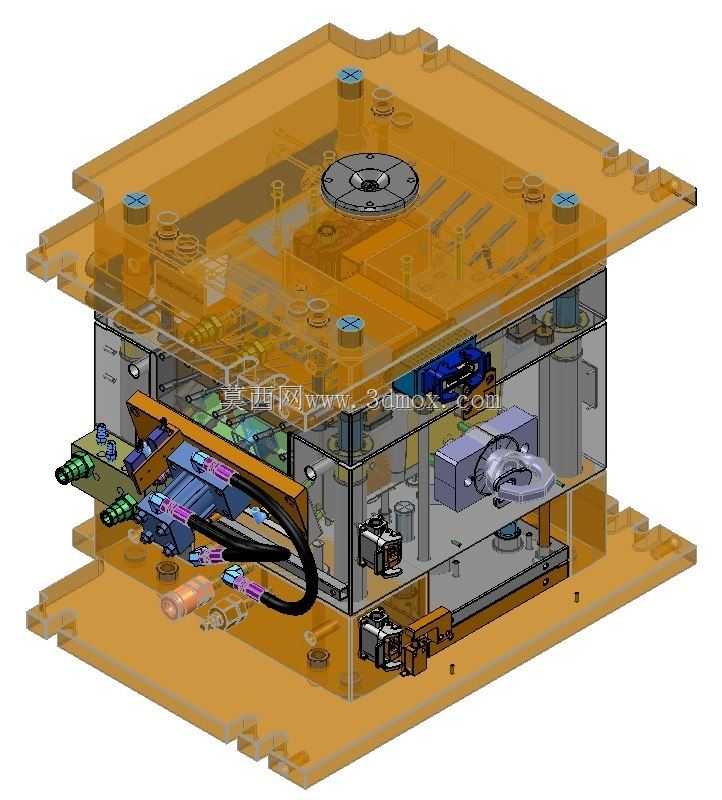

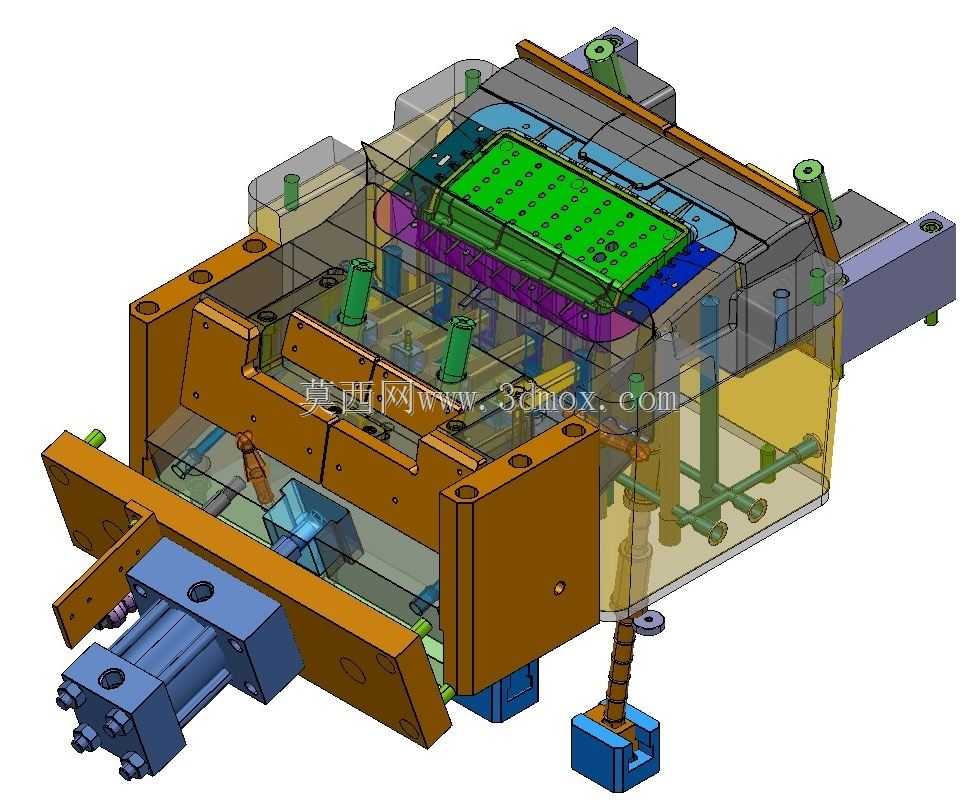

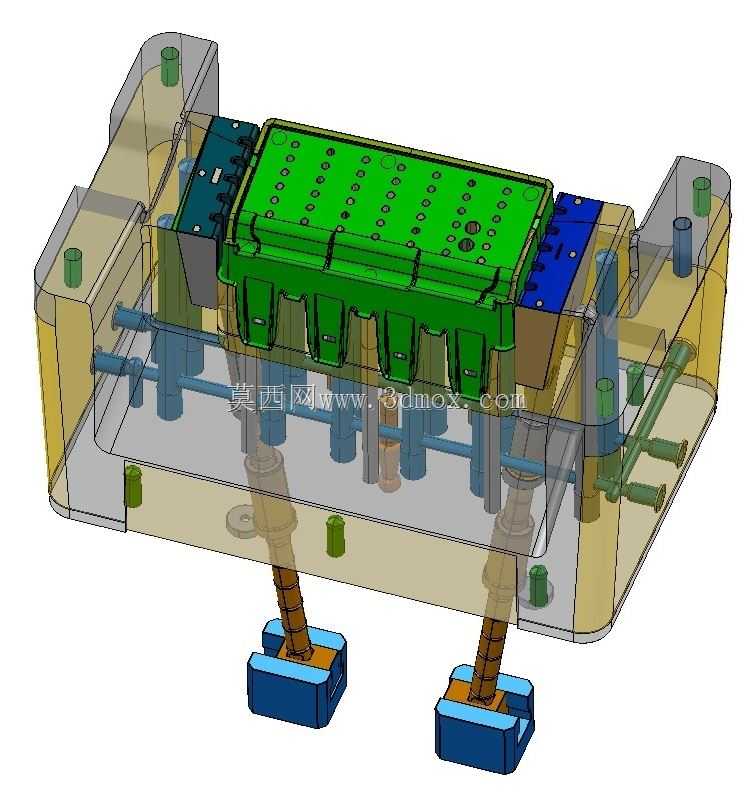

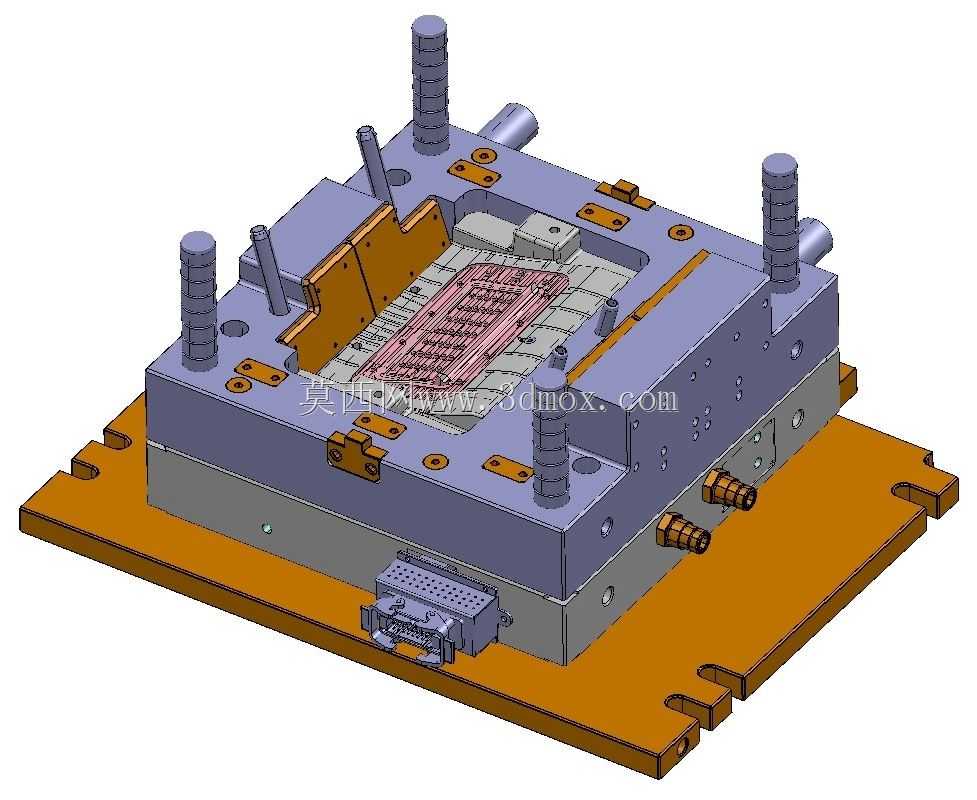

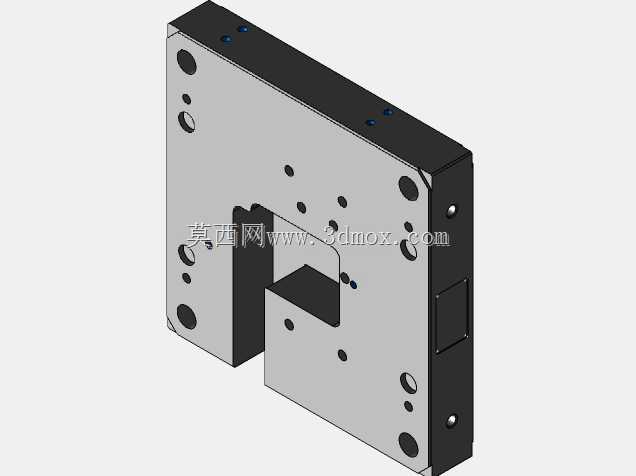

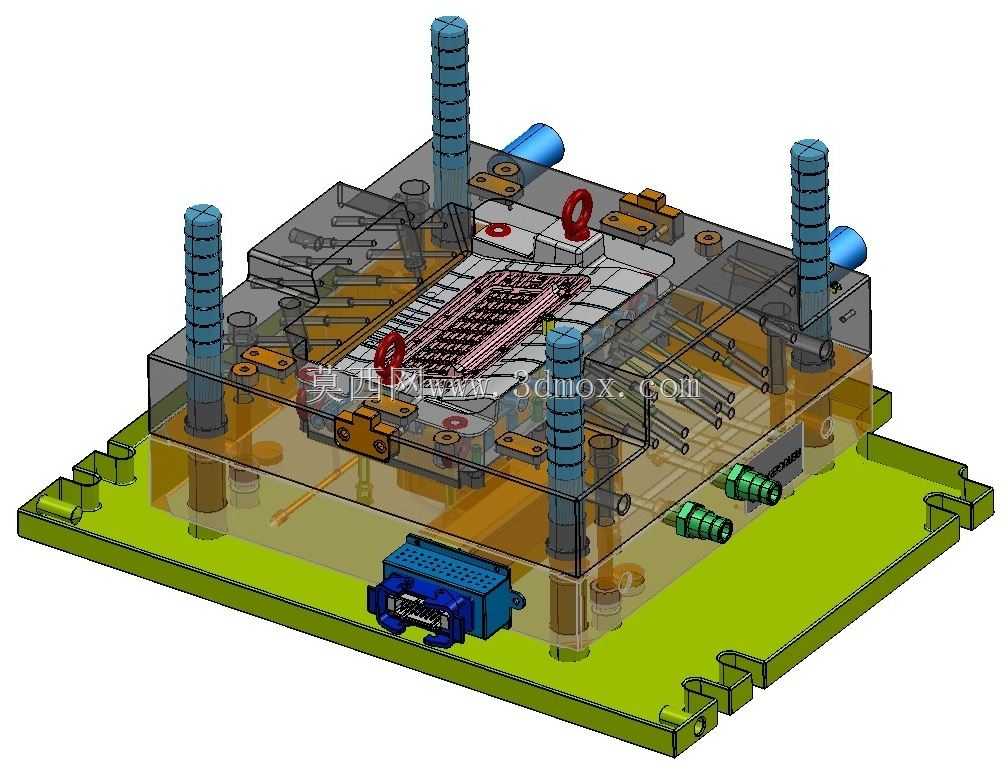

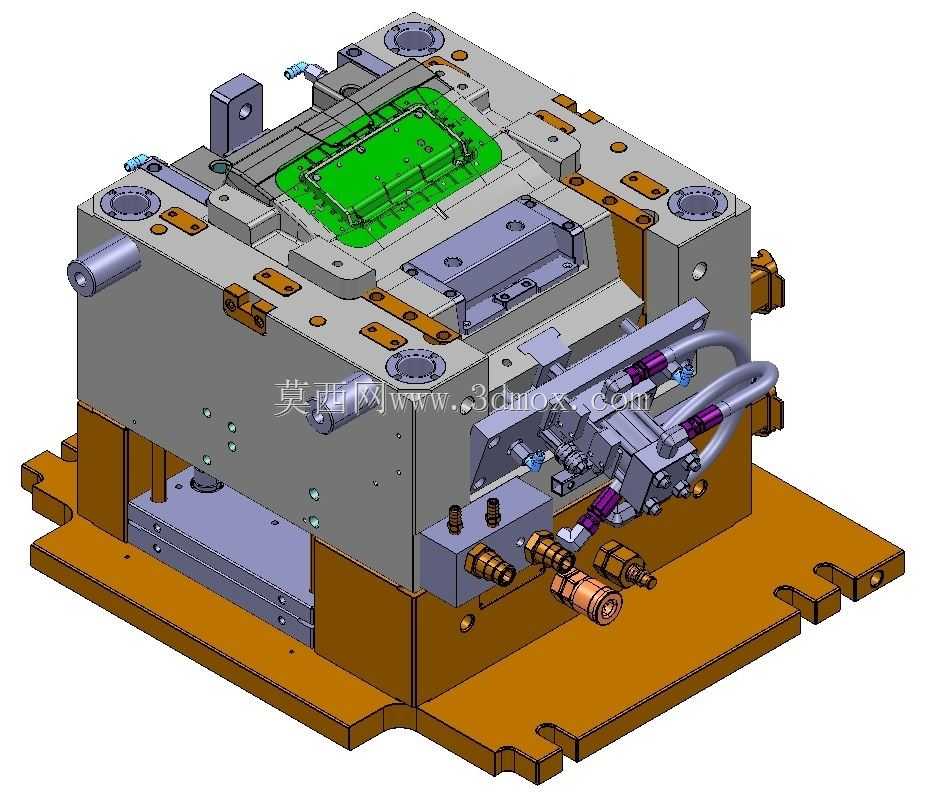

Pab滑槽精密注塑成型模具结构

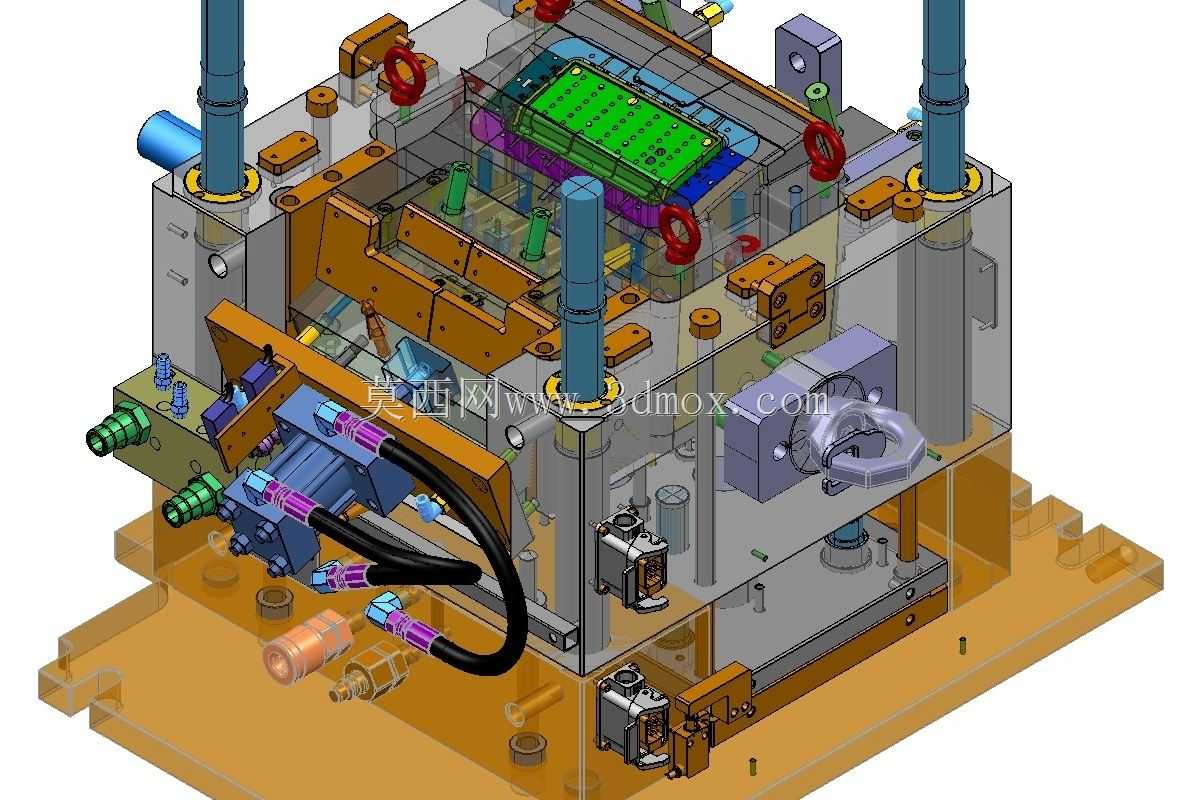

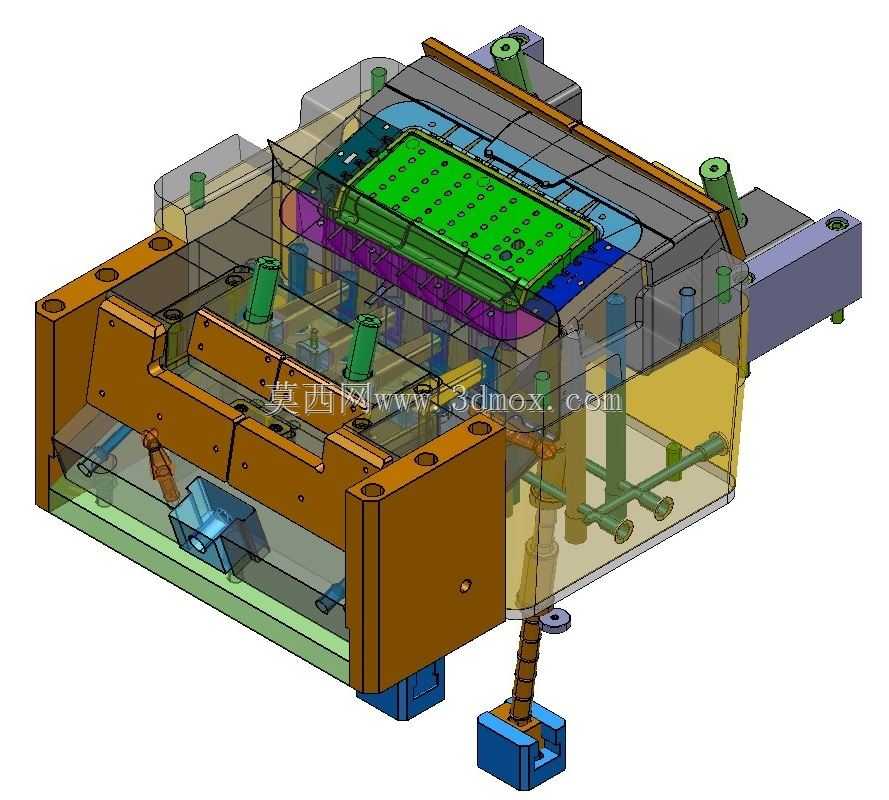

这套模具针对Pab滑槽类塑料零件的批量注塑生产需求设计，主要应用于消费电子、小型工业配件领域的带滑槽结构塑料件加工场景，可稳定完成带侧向凹槽、高精度滑动配合面的塑料零件成型作业，适配卧式注塑机的安装使用要求。模具采用标准三板式模架作为基础承载结构，整体安装边界贴合常规200吨级注塑机的拉杆间距、容模量参数，上下模合模导向采用高精度导柱导套配合，保证合模过程的对中精度，避免成型零件出现飞边、错位等缺陷。针对零件的侧向滑槽结构，模具配置了液压驱动的侧向抽芯机构，抽芯行程完全覆盖滑槽的倒扣长度，抽芯动作与开模、顶出动作通过行程开关实现逻辑互锁，避免动作干涉损坏模具成型面。浇注系统采用热流道转冷流道的点浇口进胶方式，浇口位置设置在零件非外观面的隐蔽区域，进胶过程熔体填充平稳，可有效避免滑槽配合面出现熔接痕、气纹等成型缺陷，保证零件滑动配合面的表面粗糙度与尺寸精度。冷却回路采用多层环绕式布局，分别在定模型腔、动模型芯以及侧向抽芯滑块内部设置独立冷却水道，水道直径与间距匹配成型区域的热负荷分布，保证成型周期内模温均匀稳定，将零件冷却变形量控制在滑槽配合公差允许范围内，确保成型后的零件滑槽尺寸一致性满足装配滑动要求。顶出系统采用顶针、顶板结合的复合顶出结构，顶出力分布均匀，顶出位置避开零件的滑槽配合面与外观面，避免顶出过程造成零件变形、顶白等缺陷，同时顶出行程设置合理限位，保证零件可以完全脱离动模型芯，方便机械手取件实现自动化生产。模具的各滑动配合部位均设置了自润滑耐磨结构，导柱、滑块、斜顶等运动部件采用耐磨合金材质，配合润滑槽设计，可承受长时间批量生产的磨损消耗，降低生产过程中的模具维护频次，提升连续生产的稳定性。整套模具的结构布局紧凑，各功能模块分区清晰，液压管路、冷却水路的排布整齐规范，安装接口采用标准快接结构，可快速完成在适配注塑机上的安装调试，投入生产后可稳定保证Pab滑槽零件的成型精度与生产效率，满足该类零件的批量供货需求。
