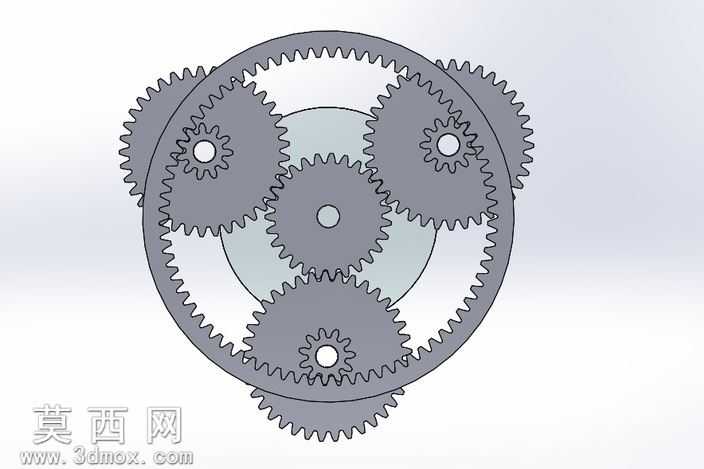

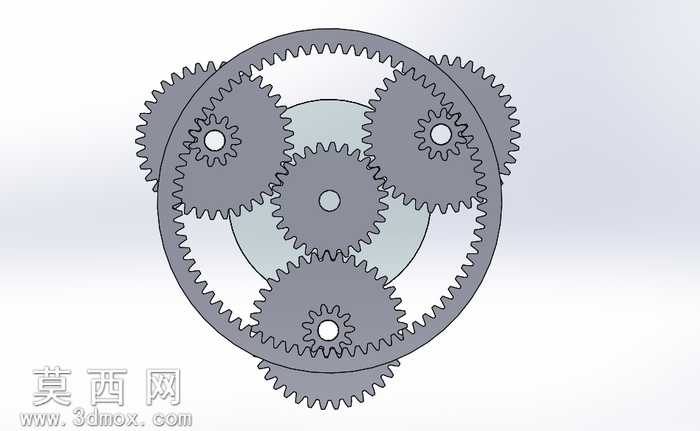

多层啮合行星齿轮组三维结构设计

本行星齿轮组采用三维建模软件完成全参数化结构设计，建模过程中严格遵循渐开线圆柱齿轮的齿廓生成规范，对太阳轮、行星轮、内齿圈的齿形参数进行精准匹配，确保各轮齿啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或侧隙过大的问题。模型整体采用同轴分层布局，中心太阳轮作为动力输入构件，周向均匀布置多组行星轮，既包含与太阳轮直接啮合的一级行星轮，也设置了实现多级传动的复合行星轮结构，最外侧的固定内齿圈与各级行星轮形成啮合约束，可实现大传动比的动力减速输出。建模阶段对每一个齿轮的分度圆、齿顶圆、齿根圆参数进行统一约束，通过装配体配合关系完成各轮轴的同轴度、平行度校准，保证行星轮在公转过程中可顺畅完成自转动作，还原行星齿轮传动的真实运动逻辑。材质渲染上采用金属哑光质感模拟工业齿轮的钢材材质，对齿面进行细微的粗糙度处理，还原实际机加工齿轮的表面质感，整体结构无冗余设计构件，所有轮齿的啮合关系清晰可辨，可直接用于机械原理教学演示、传动方案验证以及相关减速机产品的前期结构设计参考，清晰展现了行星齿轮传动体积小、传动比大、承载能力强的结构优势，各构件的装配逻辑符合实际工业行星轮系的设计规范，可通过运动仿真模块直接添加驱动完成传动过程的动态模拟，验证传动比与传动效率的设计合理性。
