异形非圆齿轮啮合传动结构3D设计

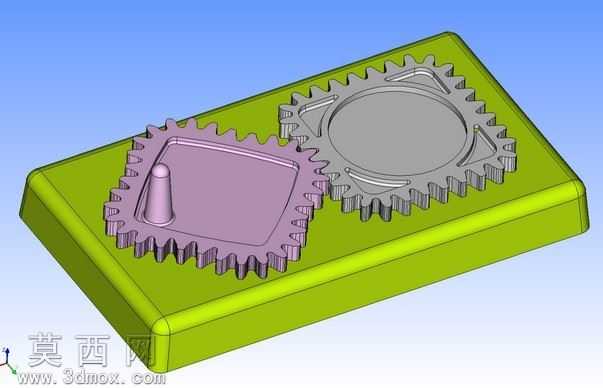

本作品为非圆齿轮啮合传动结构的三维建模设计，整体采用装配体模式完成搭建，核心包含两个轮廓异形的非圆齿轮与承载安装基座。建模过程中首先完成基座结构的绘制，基座采用带圆角过渡的长方体造型，边缘做圆滑倒角处理避免应力集中，表面预留齿轮安装定位结构，其中紫色非圆齿轮的中心设置定位凸柱，用于限定齿轮的转动轴心，保证传动过程中齿轮不会发生轴向偏移。两个非圆齿轮分别采用差异化的轮廓设计，其一为类方形带圆角的异形齿廓，其二为类圆形带三角内凹结构的异形齿廓，建模时严格遵循非圆齿轮的啮合原理，逐齿计算齿距、齿厚与齿廓曲线参数，保证两个齿轮在任意转动角度下都能实现精准啮合，不会出现卡齿、脱齿的问题。材质渲染阶段，基座采用亮绿色半哑光塑料材质，模拟玩具类产品常用的ABS塑料质感，表面添加细微的磨砂纹理提升真实感；类方形非圆齿轮采用淡紫色哑光塑料材质，中心定位凸柱做同色系稍深的质感区分，突出定位结构的存在感；另一款非圆齿轮采用银灰色金属质感材质，模拟粉末冶金齿轮的金属表面效果，齿根与齿顶位置添加细微的光影过渡，还原机加工齿轮的边缘细节。结构设计上充分考虑非圆齿轮的变传动比特性，两个齿轮的中心距经过精准测算，既保证啮合间隙处于合理范围，避免传动过程中出现过大的回程误差，又不会因为间隙过小导致转动卡滞。齿轮的轮齿部分采用渐开线齿形适配非圆基圆的设计逻辑，每个轮齿的齿向、齿宽参数保持一致，保证啮合过程中接触面积均匀，降低传动过程中的磨损。整体设计兼顾了机械传动的严谨性与玩具产品的趣味性，既可以作为非圆齿轮传动原理的演示教具，也可以作为机械玩具的核心传动结构使用，建模过程中所有特征均采用参数化绘制，后续可根据实际使用需求调整齿轮模数、齿厚、中心距等参数，适配不同的应用场景。
