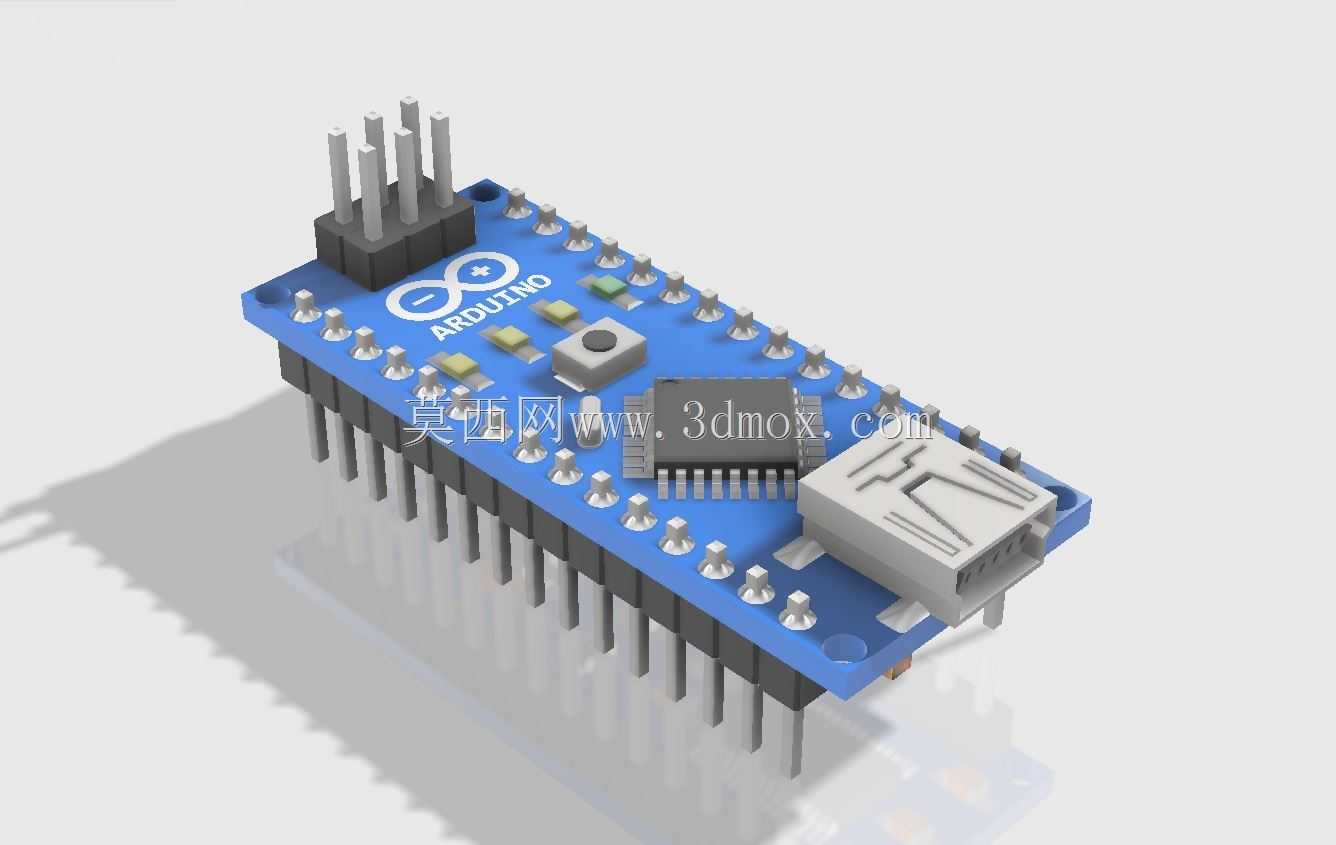

ArduinoNanoV3开源电子开发板结构设计

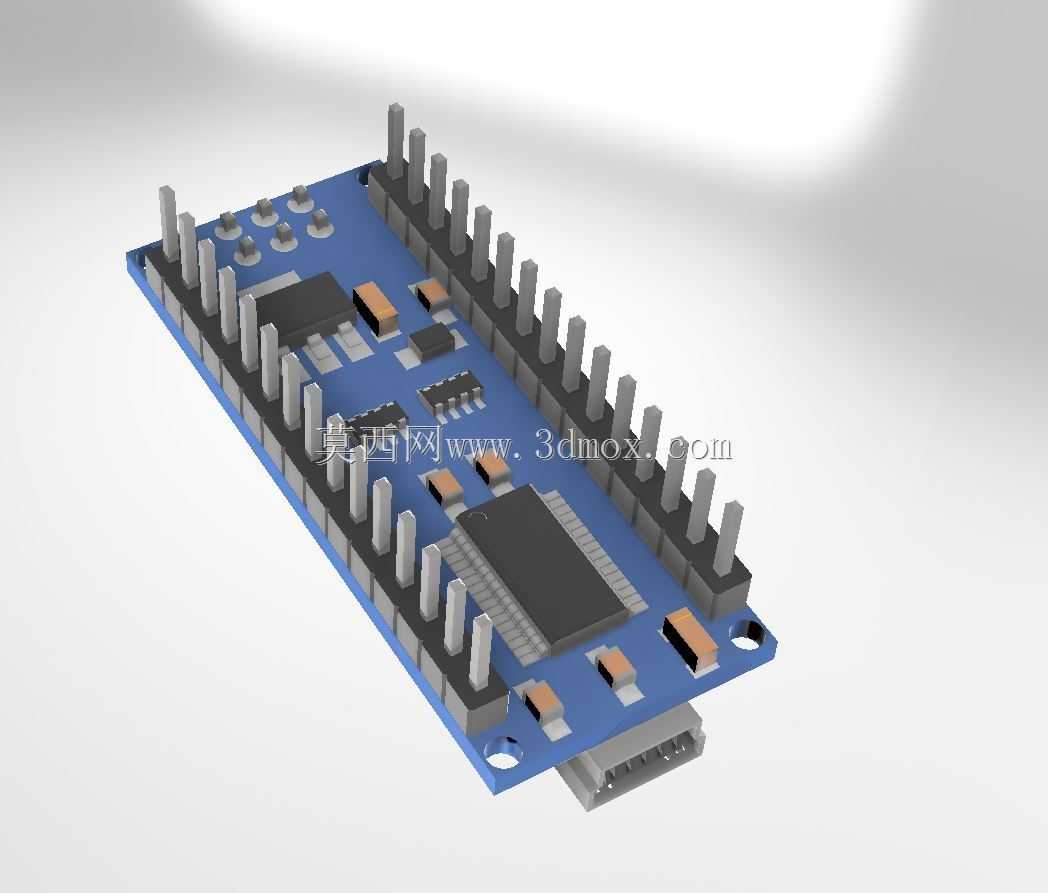

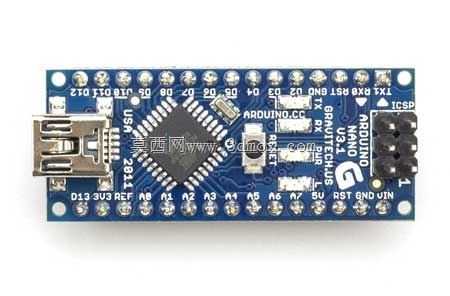

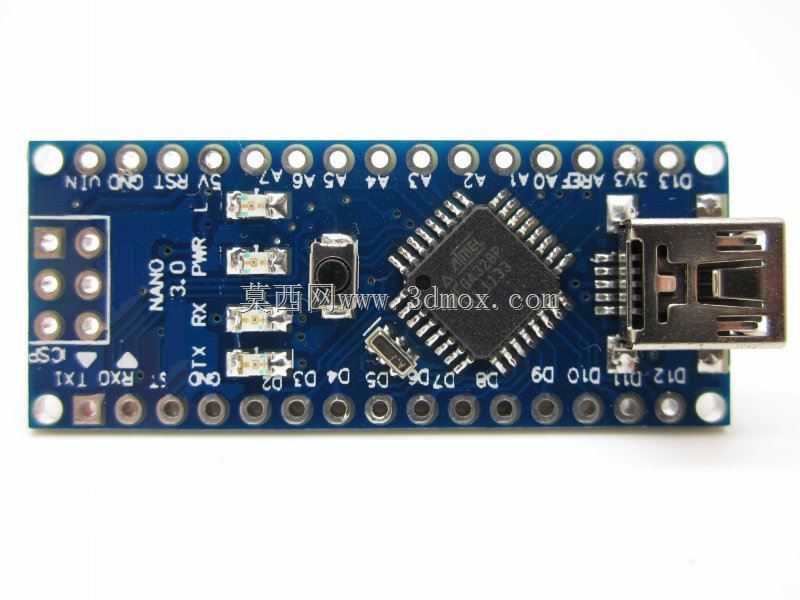

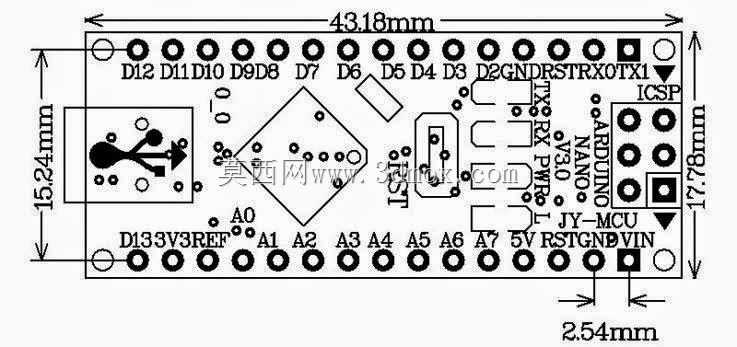

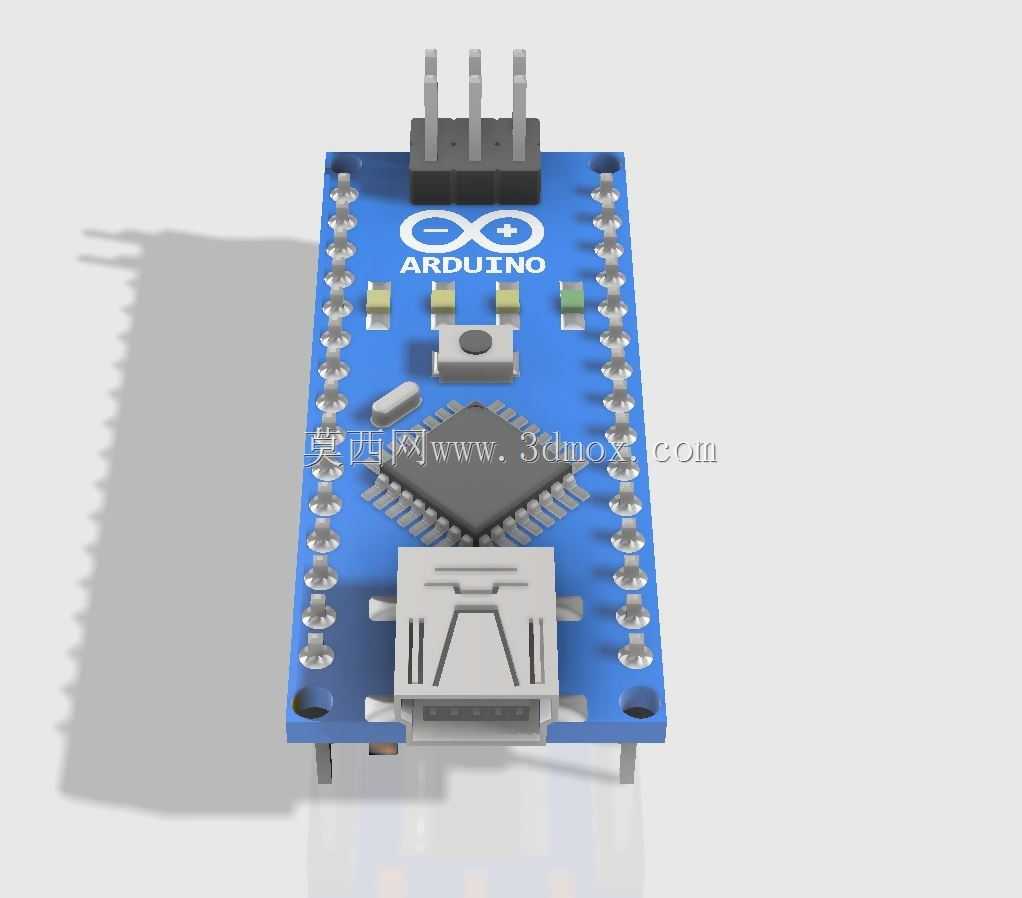

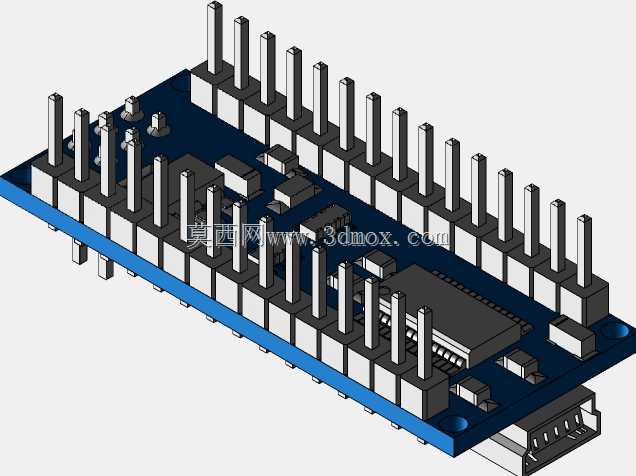

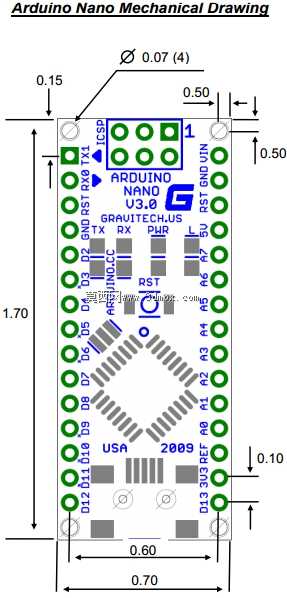

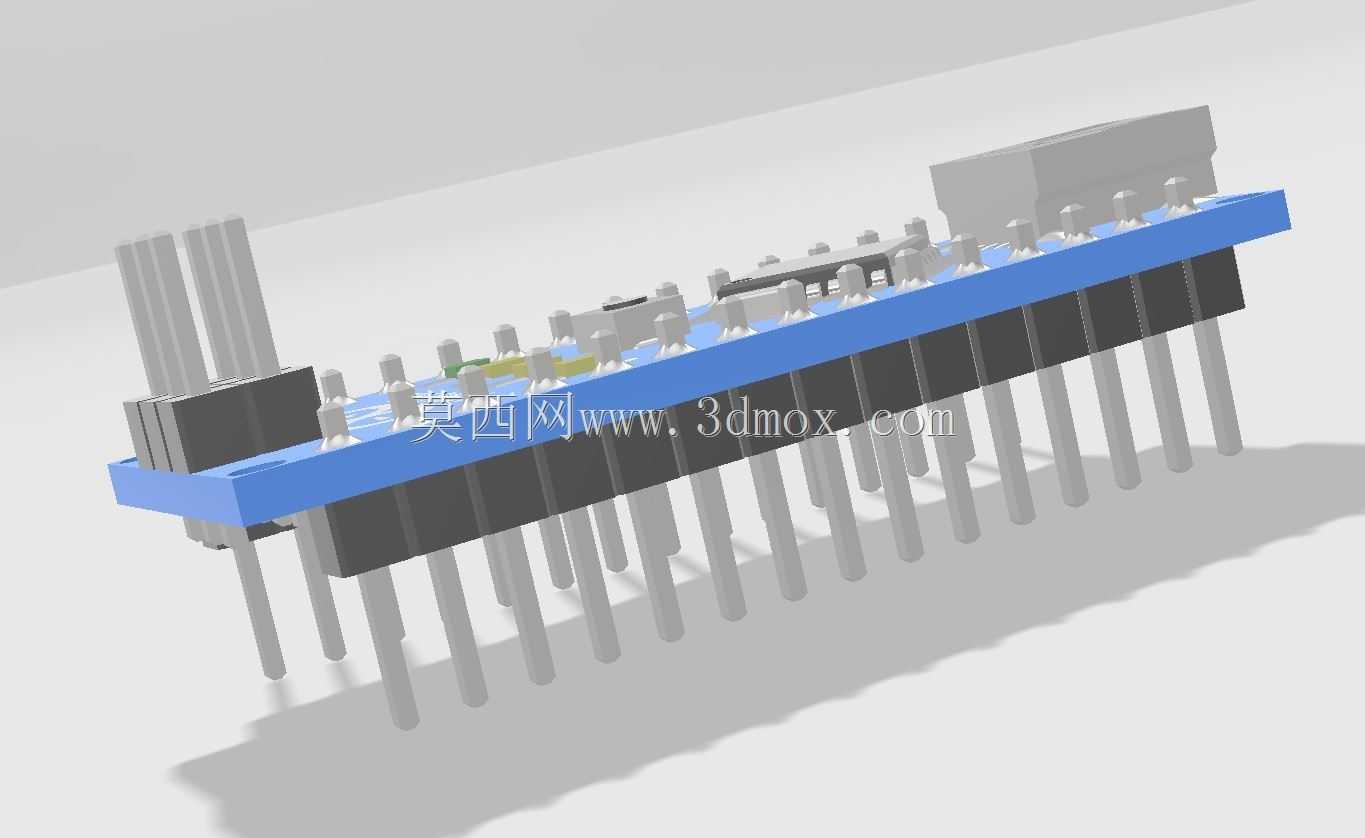

这款Arduino Nano V3开发板的三维结构设计，完全围绕嵌入式电子开发场景的实际使用需求展开，覆盖创客DIY、小型智能设备原型开发、学生电子竞赛项目、工业小型控制节点搭建等多类应用场景，能够为各类小型电子项目提供核心控制载体，实现传感器数据采集、执行器驱动控制、简单逻辑运算处理等核心功能，是小型嵌入式开发领域应用极广的核心控制硬件。从功能特性来看，该开发板集成了核心主控芯片、Mini USB通讯接口、两排直插排针、复位按键、电源指示元件、状态指示灯等核心部件，排针引脚完全遵循开源硬件的标准引脚定义，能够直接兼容各类配套的传感器扩展板、功能模块，无需额外改线即可快速搭建功能原型；USB接口既承担程序烧录的通讯功能，也可直接为开发板提供5V工作电源，同时板载预留了外部电源接入的焊盘位置，支持外接电池或直流电源实现脱机运行。在设计思路上，整体结构完全遵循实物的真实尺寸比例，对板上所有元件的高度、占位、安装位置做了1:1还原，PCB基板采用标准的蓝色阻焊层视觉效果，板上丝印的引脚标识、品牌标识都做了对应呈现，排针的引脚间距严格采用2.54mm的标准直插间距，保证结构模型与实物的安装兼容性完全匹配，能够直接用于外壳设计、安装工位布局、整体装配干涉检查等结构设计场景。从外形尺寸与安装边界来看，该开发板整体为窄长型矩形结构，长度约45mm，宽度约18mm，板上最高元件为一侧的电源排座，整体高度约12mm，板体四角预留了标准的安装孔位，孔径适配M2规格的固定螺丝，安装时排针向下插入底座或焊接在其他电路板上时，需要预留至少10mm的下方空间容纳插针长度，USB接口端需要预留至少8mm的前方空间用于插拔数据线，复位按键的上方需要预留3mm以上的操作空间避免被外壳遮挡无法按压。整个模型完整还原了开发板的所有结构细节，不管是用于教学演示的结构展示，还是用于项目整体的装配仿真，都能够精准匹配实物的安装尺寸，帮助开发者提前完成结构适配，避免实际组装时出现干涉、尺寸不匹配的问题。
