手摇丝杠驱动剪式升降作业台结构设计

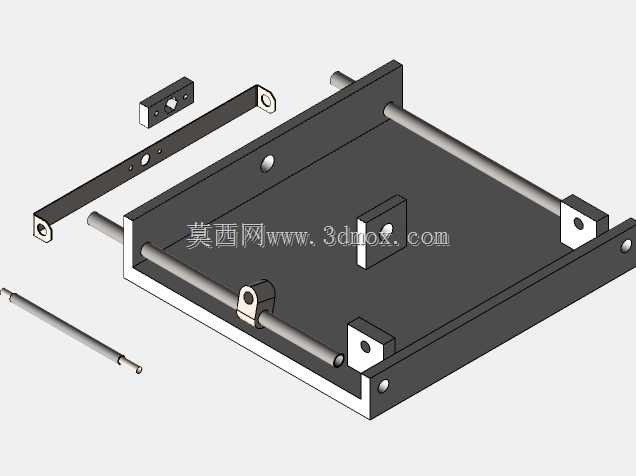

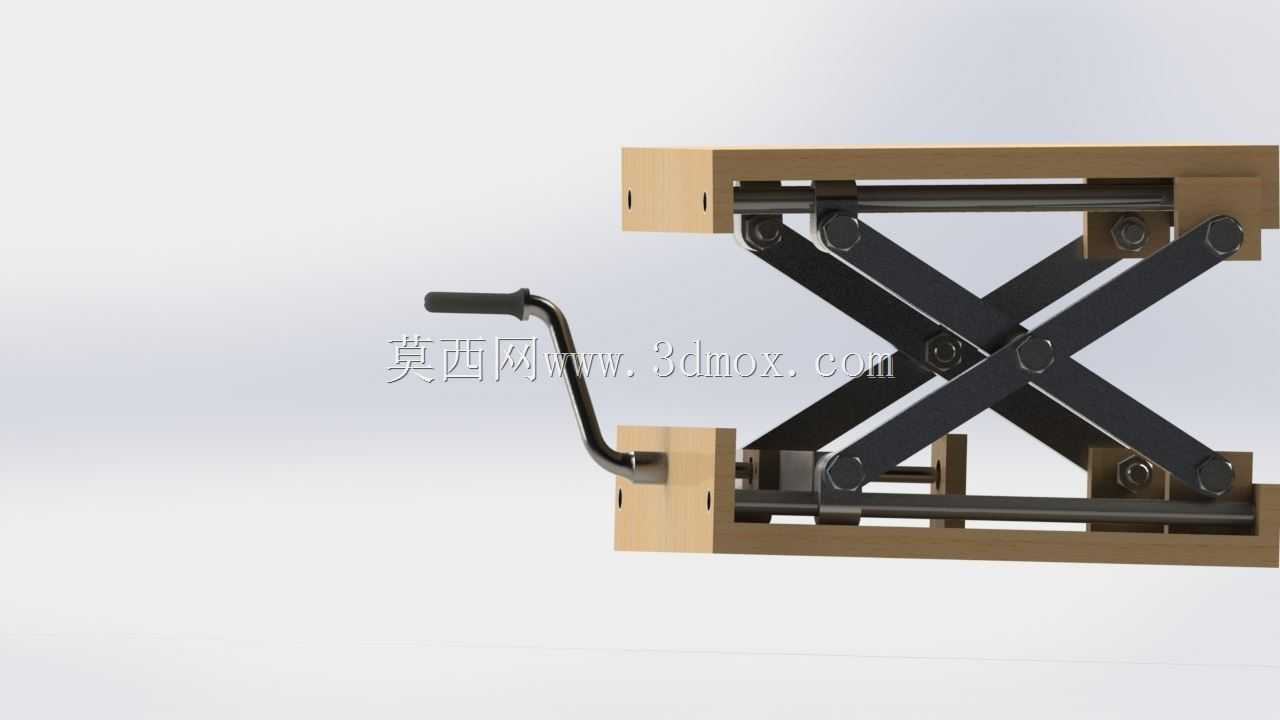

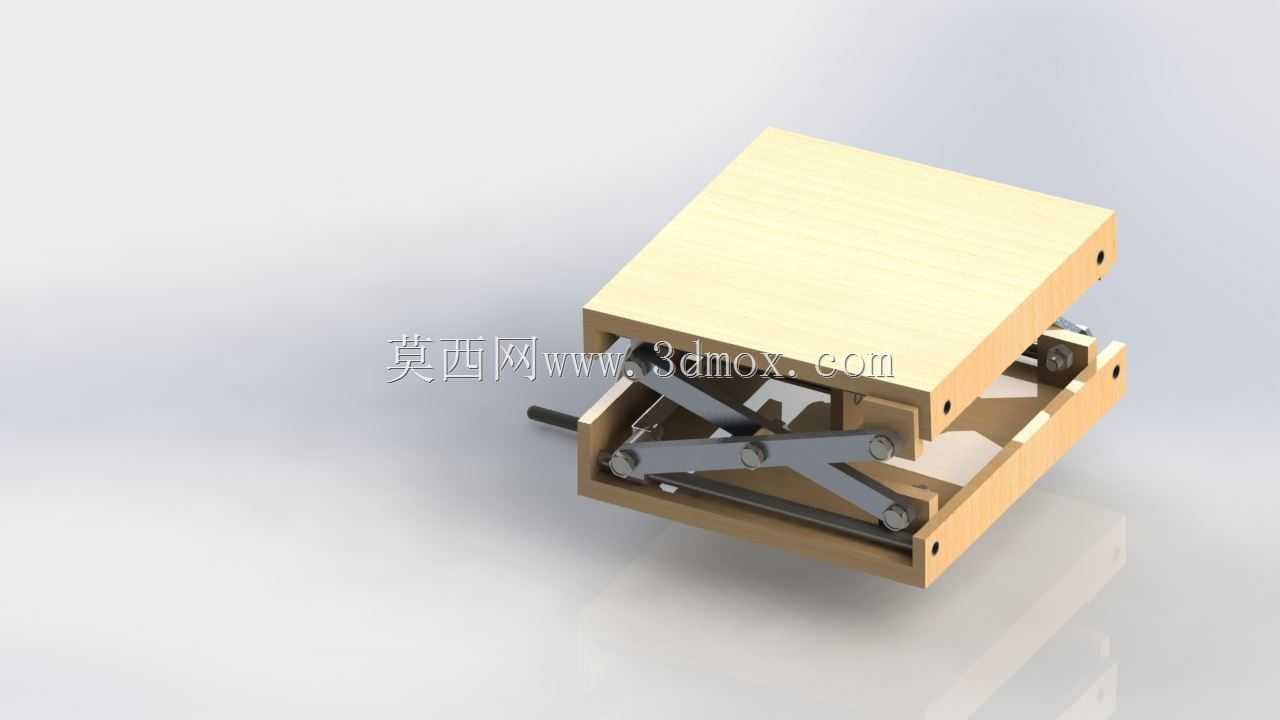

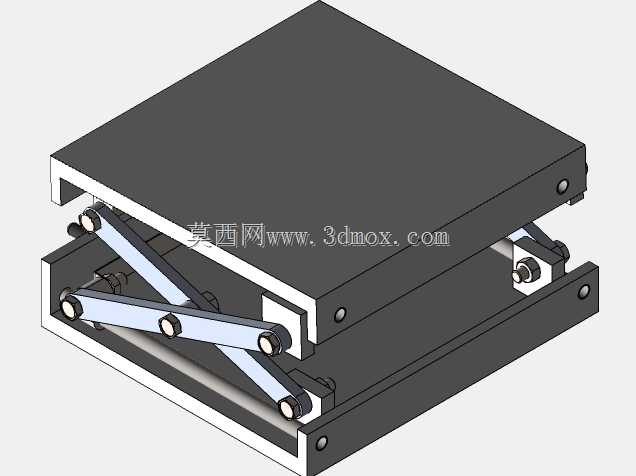

这款手动剪式升降台主要面向小型工装作业、精密工件调位、教学实训演示以及轻型物料的短距离高度调整场景，在机加工工位辅助工件定位、实验室器材高度适配、小型装配线工位高度调节、家用DIY重型物件抬升等场景中都能发挥稳定作用，无需外接电源或液压气源，完全依靠手动操作即可完成升降动作，对无动力供给的临时作业场景适配性极强。设备核心采用丝杠传动配合剪叉铰接结构实现升降功能，摇动摇柄时，丝杠带动两组对称布置的剪叉臂绕中间铰接轴做开合运动，剪叉臂上下端分别与上下台架连接，通过剪叉臂的角度变化带动上台架平稳完成垂直方向的升降动作，传动过程具备可靠的自锁特性，停止摇动摇柄后，丝杠的螺纹自锁特性可以牢牢锁定当前高度，不会出现负载下滑、台架回落的安全问题，无需额外加装锁止机构即可保障作业安全。设计过程中充分考虑了手动操作的省力需求，剪叉臂的铰接点位置经过反复校核，将丝杠的驱动行程与升降高度的传动比控制在合理区间，既保证摇柄操作时的施力强度在普通人可轻松承受的范围，也避免传动比过大导致摇柄转动圈数过多、升降效率过低的问题；上下台架采用平直的板式结构，上台架表面预留了充足的工件放置平面，下台架可通过螺栓直接固定在工作台面或地面上，安装边界规整，无需复杂的预埋或适配结构，整体外形紧凑小巧，闲置时剪叉臂完全收拢后整体高度较低，不会占用过多的存放空间，也方便在不同作业点位之间转移搬运。剪叉臂采用对称交叉的铰接布局，所有铰接位置都预留了销轴安装间隙，长期使用磨损后可通过更换销轴快速恢复配合精度，上下台架与剪叉臂的连接位置采用滑动副配合，升降过程中运动顺畅无卡滞，整体结构没有复杂的密封管路或电控元件，日常维护仅需定期在铰接点和丝杠位置涂抹润滑脂即可，维护成本极低，即使是没有专业机械维护经验的操作人员也能完成日常保养工作。在实际使用过程中，这款升降台可以根据作业需求精准调整高度，微调精度远高于普通液压式小型升降设备，不会出现液压设备常见的回落漂移问题，对于需要长时间保持固定作业高度的场景适配性极佳，比如工件检测时的高度适配、小型设备安装时的位置托举、教学场景下的机械结构演示等场景，都能提供稳定可靠的高度支撑。
