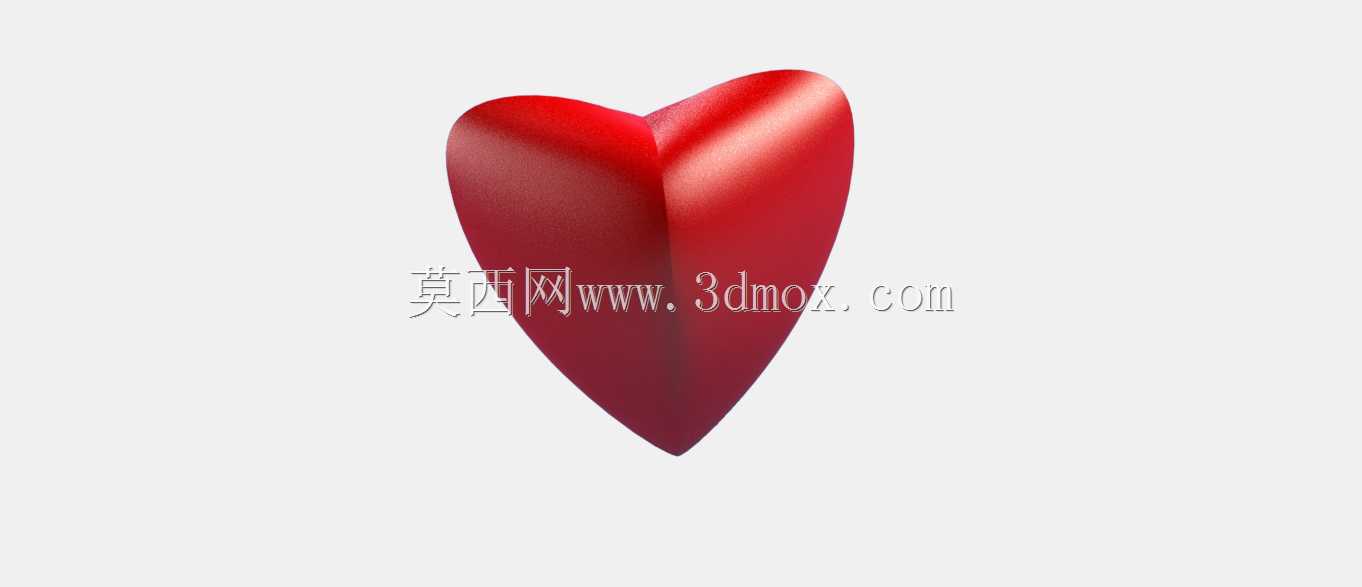

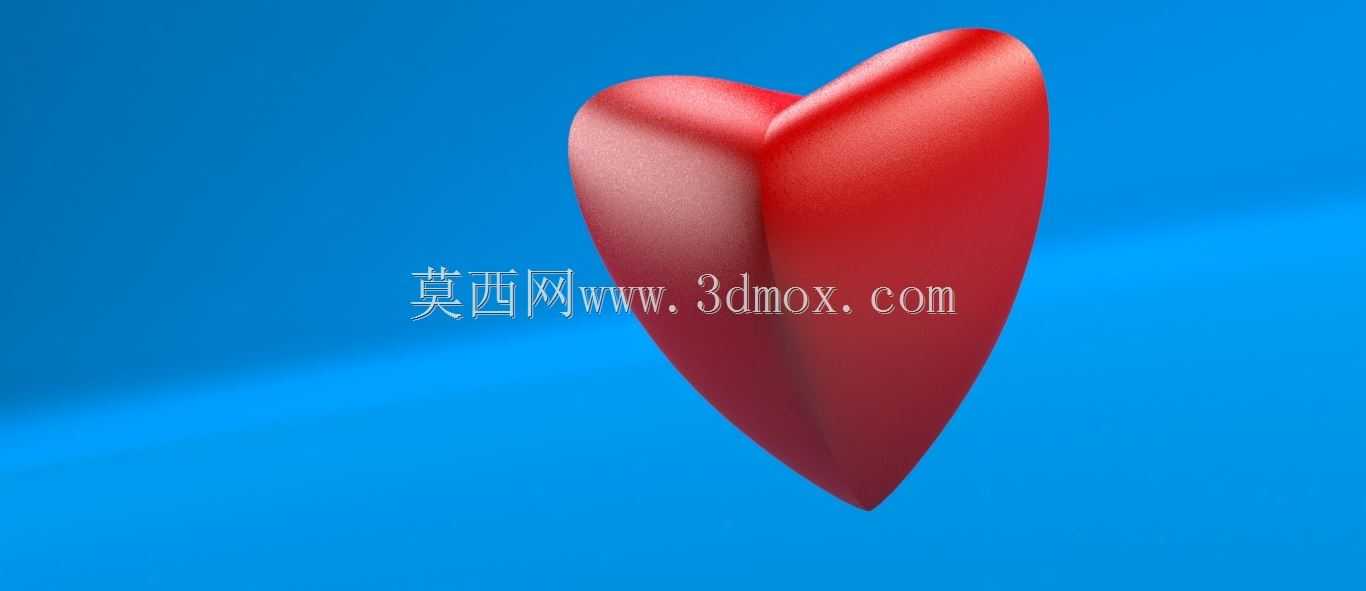

创意立体红心造型结构设计方案

　　这款红心造型的结构件，在实际工程应用中可覆盖多个场景，比如文创展示领域的桌面装饰摆件、科普教学场景的几何结构演示教具、主题活动中的定制化装饰构件，甚至可以作为小型文创产品的结构内核，外部包覆不同材质后适配礼品、潮玩等品类的开发需求。从实际用途来看，该结构并非单纯的外观造型件，其对称式的腔体设计可预留小型电子元件的安装空间，比如加装微型发光组件、磁吸模块后，可拓展为夜灯、磁吸装饰件等实用产品，也可作为3D打印实训的典型案例，帮助初学者掌握对称曲面建模、镜像特征应用、薄壁结构设计的核心技巧。

　　从功能特性上看，整个结构采用完全中心对称的构型，左右两半部分的曲面曲率完全一致，拆分后可作为两个独立的半壳结构，通过止口定位、卡扣连接或者胶粘的方式完成装配，装配后整体无明显拼接缝隙，曲面过渡顺滑无突兀折角。结构壁厚设计均匀，整体壁厚控制在1.8mm-2.2mm区间，既满足3D打印、注塑成型的工艺要求，避免壁厚不均导致的缩痕、填充不足等成型缺陷，也能保证结构整体的抗形变能力，日常手持、摆放过程中不会因为轻微外力出现凹陷、断裂问题。结构底部做了小面积的平面切边处理，放置在平面上时可保持稳定直立，无需额外配置支撑底座，减少了后续配套零件的开发成本。

　　设计思路上，整个造型从基础的二维心形轮廓出发，先绘制中心对称的半侧心形截面线，通过曲面放样生成单侧的立体曲面，再利用镜像特征生成完整的外轮廓曲面，之后通过曲面加厚生成实体结构，过程中反复调整曲面的G2连续参数，保证各个曲面衔接处的曲率过渡自然，光线照射下不会出现明显的棱线反光，还原饱满的立体红心视觉效果。考虑到不同加工工艺的适配性，设计时特意规避了倒扣结构，无论是采用FDM3D打印、光固化3D打印，还是小规模的注塑开模生产，都不需要设计复杂的侧向抽芯结构，大幅降低了加工难度与制造成本。针对阁楼与镜子功能的适配设计，结构的中心对称面做了精准的平面度管控，当该结构放置在镜面上方时，半侧结构与镜面反射的影像可拼接成完整的红心造型，可作为光学演示、创意互动装置的核心构件，这一设计点也让该结构在科普展示、互动展品开发场景中具备独特的应用优势。

　　外形尺寸与安装边界方面，该结构整体最大外轮廓宽度为80mm，整体高度为95mm，前后方向最大厚度为45mm，属于小型结构件范畴，适配常规桌面级3D打印机的成型尺寸，无需拆分打印即可一次性成型。如果作为摆件使用，底部的平面切边直径为12mm，接触面积足够支撑整体重量，放置在倾斜角度不超过15度的平面上都不会出现倾倒问题。如果需要加装内部功能组件，结构内部的腔体有效容积约为65ml，可容纳直径30mm以内的微型电路板、纽扣电池组、小型发光模块等元件，腔体侧壁预留有0.5mm的定位凸台，方便内部元件的卡接固定，不需要额外设计螺丝柱即可完成内部组件的装配。如果用于磁吸类产品开发，可在结构背部预留直径10mm、深度2mm的圆形沉槽，用于嵌入圆形钕磁铁，沉槽位置做了壁厚加强处理，嵌入磁铁后不会出现外壁透痕，保证外观的完整性。
